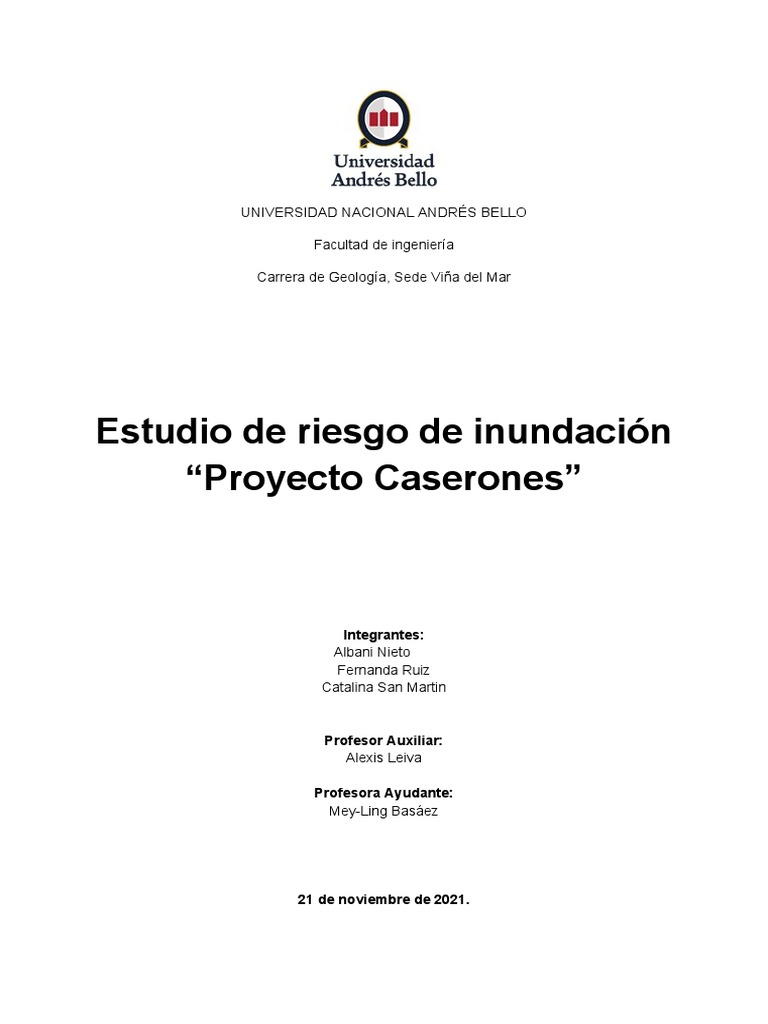

UNIVERSIDAD NACIONAL ANDRÉS BELLO
Facultad de ingeniería
Carrera de Geología, Sede Viña del Mar
Estudio de riesgo de inundación
“Proyecto Caserones”
Integrantes:
Albani Nieto
Fernanda Ruiz
Catalina San Martin
Profesor Auxiliar:
Alexis Leiva
Profesora Ayudante:
Mey-Ling Basáez
21 de noviembre de 2021.
1. Introducción
El proyecto minero Caserones se encuentra ubicado se encuentra ubicada en la Región de
Atacama, al sureste de la ciudad de Copiapó, en el cajón superior del valle de la comuna de
Tierra Amarilla, en la cordillera de los Andes, a una altitud media de 4.300 metros (Fig. 1).
El sector presenta un sistema hídrico conformado por el río Copiapó y sus afluentes ríos
Jorquera, Pulido y Manflas. El Río Ramadillas, afluente al Pulido, corresponde a la cuenca
donde se ubica el proyecto, el cual recibe los aportes de la Quebrada Caserones y
Quebrada La Brea que corresponden a las áreas donde estará ubicada la mina y el embalse
de Lamas, respectivamente. En base a análisis hidrológicos del área se identificó dos
unidades acuíferas, una superior constituida por depósitos sedimentarios producida por los
cauces actuales, con un espesor que alcanza hasta más de 150 metros, con un ancho que
no excede los 300 m. Por otro lado, una unidad inferior que está constituida por rocas
sedimentarias del mesozoico. En base a esto, las aguas subterráneas almacenadas en los
distintos acuíferos presentan múltiples ventajas respecto de las fuentes superficiales, desde
una amplía disponibilidad, menor estacionalidad y buena calidad. Además, sostienen
valiosos ecosistemas naturales.
El objetivo de este trabajo es desarrollar un modelo y mapa de análisis de riesgo por
inundaciones en un cuerpo de agua cercano a actividades mineras, a modo que los
resultados puedan ayudar a los tomadores de decisiones a generar proyectos que eviten o
minimicen los daños causados por inundaciones.
Figura 1. Ubicación de la zona de estudio. Extraído de Estudio de Impacto Ambiental
“Proyecto Caserones” Capítulo V – Línea de Base
(https://www.e-seia.cl/archivos/20081019.190822.pdf )
2. Metodología
Para comenzar se definió un área de trabajo, la cual tenía que poseer como característica
tener al menos un curso de agua. En base a esto se seleccionó como lugar de estudio la
zona de la minera Caserones, en Tierra Amarilla, Región de Atacama.
Teniendo definido el sector de estudio se trazó un polígono a través del programa Google
Earth, que posteriormente se utilizó para la obtención del modelo de elevación digital (DEM)
a través de la página https://search.asf.alaska.edu/#/ , donde se seleccionó el área de
interés y se descargaron los datos del satélite ALOS PALSAR, se seleccionó el uso de
filtros FBD y se descargó el archivo Hi-Res Terrain Corrected, el cual corresponde a un
DEM con 12.5 m de resolución. Luego se abrió el DEM descargado en el software Qgis
donde fue recortado en base al polígono realizado anteriormente en Google Earth y luego
se procedió a transformar este archivo en un formato “ESRI shapefile”.shp.
Realizado los pasos anteriores, se procedió al manejo del software HEC-RAS donde se
utilizó uno de los 5 archivos que se crearon al convertir en shp el área de estudio, de
manera de visualizar el DEM, esto se acompaño de la herramienta “Terrains” que genero la
visualización del DEM con una escala de color a modo de mostrar las diferentes alturas
topograficas del sector.
Posteriormente se utilizó la herramienta “Geometries” para suavizar o eliminar los errores y
distorsiones del DEM, a modo de visualizar con más claridad el curso de agua y sus
características. Para esto se trazó una línea del curso principal de agua que va en dirección
SW, se trazaron secciones transversales de manera que el DEM muestre correctamente los
bordes del curso de agua. Adicionalmente se activó la opción Map Layer a modo de mostrar
y visualizar el basemap de la zona de estudio. Siguiendo el mismo método que para corregir
el DEM, se agregó el río y las secciones transversales, esta vez para toda el área de
interés.
Lo siguiente fue definir los coeficientes de Manning (Fig 2), el cual nos permite calcular la
velocidad de un canal en función del tipo de material. Para esto se utilizó la siguiente tabla:
Figura 2. Tabla de coeficientes de Manning. Extraído de Bolinaga, J. J. “Drenaje Urbano”
INOS 1979.
Donde se definió que el valor más representativo de la zona era de 0.035 asociado a un
excavado de Tierra, con lados limpios de vegetación y fondo de cantos rodados (Fig 2).
Luego a través de la herramienta “Geometric Data” y “XS interpolation” se realiza una
interpolación de las secciones cruzadas, donde solo se toma en cuenta las secciones
transversales. Para esto es importante definir la distancia máxima entre las secciones
cruzadas que en este caso se utilizó 15.
Figura 3. Delimitación e interpolación de secciones transversales
Para la elaboración de los siguientes pasos, se debió utilizar el programa RStudio donde se
generó un hidrograma que permitió obtener un intervalo de tiempo del flujo representando
en tiempo/caudal m3/s, para esto se utilizó una tabla de valores de Caudal Medio Anual por
Estación de la línea base de la zona, de la cual se utilizó como valor de caudal del 50% del
mes de enero de 1.54 m3/s. Por otro lado, fue necesario rellenar los campos de rango de
horario, donde la hora final no debía exceder al final del hidrograma.
Figura 4. Curva de variación estacional de la zona de estudio.
Seleccionado el intervalo de tiempo del hidrograma, y rellenada las opciones asociadas, se
definió la altura final en función de la pendiente. Para calcular la pendiente se usaron los
datos del perfil del río (Fig 5), visible en la ventana “geometric data” y se usó la siguiente
fórmula m= (altura mayor - altura menor)/ distancia el cual dio un resultado de pendiente de
0.0656.
Figura 5. Perfil del cuerpo de agua principal de la zona.
Finalmente ejecutado el modelo, se pudo visualizar los datos como un mapa 2D, 3D y la
inundación como un flujo sostenido, a modo de visualizar el desarrollo de una inundación en
el intervalo definido al aplicar el modelo.
3. Resultados
Se obtuvo como resultado un modelo de inundación con una imagen satelital de fondo. Con
el color celeste se observa el curso del río estudiado. En color azul se evidencia toda el área
que podría ser abarca en caso de inundación, la cual podría tener un valor máximo de
profundidad de 15 metros (Fig. 6).
Figura 6. Modelo de inundación generado a través de Hec-ras. Modelo evidencia la
profundidad del curso de agua en el área de estudio.
Se obtuvieron además 2 imágenes (Fig. 7 y 8) donde se observan distintas líneas
transversales al cauce del río. Junto con esto se observa en cada una de estas líneas el
grado de pendiente de cada una en la zona. Estas líneas transversales representan perfiles
delimitados a lo largo de todo el cuerpo de agua.
La figura 6 corresponde a una parte una primera parte del modelo luego de haber realizado
la delimitacion de estas lineas transversales.La figura 7 a través del programa Hec-ras
entrega imágenes un proyección 3D del modelo con la finalidad de observar mayor detalle
Figura 7. Líneas transversales del cuerpo de agua luego de ser delimitadas y con
interpolación.
Figura 8. Mapa 3D de la zona de estudio.
Inicialmente se generó un hidrograma de la zona el cual incluye la razón de cambio del
tiempo respecto del caudal a lo largo del tiempo. Este entregó un intervalo de -15 y un
caudal máximo de -1.54 m3/s. Junto con eso se entregó un gráfico son 3 ejes, los cuales
corresponden al Stage, el tiempo y el caudal medido en m3/s (Fig. 9). Los perfiles
generados corresponden a las figuras 10 , 11, 12. En cada uno de estos perfiles se
evidencia el nivel de inundación máximo respecto a la altura de su pendiente.
Figura 9. Hidrograma de la zona estudio.
Figura 10. Perfil de la pendiente a los 238 m (mínima altura)
Figura 11. Perfil de la pendiente a los 1068 m
Figura 12. Perfil de pendiente a los 10.093 m
Figura 13. Perfil de pendiente a los 15.176 m (máxima altura)
4. Conclusión
Las inundaciones son fenómenos extremos que provocan cientos de pérdidas tanto
humanas como materiales, es por esto que cada vez se buscan más herramientas que
faciliten su estudio y análisis. En este trabajo se realizó una modelación hidrogeológica para
el estudio de inundación de la minera caserones, ya que esta área es propensa a sufrir
inundaciones en épocas de verano en los meses de diciembre, enero y febrero debido a
que estos tienden a aumentar las precipitaciones, a subir los niveles de agua
desbordándose y provocando inundaciones.
Este aumento de precipitaciones sería causado por el fenómeno llamado “ Invierno
Boliviano” , el cual corresponde a precipitaciones originadas en el Altiplano las cuales
afectan a la zona Norte. Esto puede ser correlacionado además con información previa a
través del análisis de los distintos caudales a través de los meses del año.
Las áreas de recarga en base a los valores obtenidos en mm/año y su ubicación, se estima
permiten una inyección de un volumen constante en que la fuente sería producto
principalmente de precipitaciones, infiltración desde los cauces y por aportes de flujos
laterales. En el caso de inundación todas esta recarga aumentaría casi 5 veces. A pesar de
esto debido al clima predominante en la zona ,la topografía y la ubicación del proyecto
minera respecto a las ciudades o poblados, en caso de ocurrir una inundación el río
estudiado en cuestión no afectaría la infraestructura minera ni poblados cercanos.
En los perfiles se puede apreciar un bajo topográfico límite para la infiltración y acumulación
de agua, lo cual nos indica la presencia del nivel freático sobre la superficie.
Con este trabajo se brinda un procedimiento que permite realizar simulaciones hidráulicas
para la evaluación de riesgos de inundaciones mediante el programa HEC-RAS, logrando
obtener gráficamente la zona de inundación del área de estudio.
5. Referencias
Estudio de Impacto Ambiental “Proyecto Caserones” Capítulo V – Línea de Base (
https://www.e-seia.cl/archivos/20081019.190822.pdf )
Servicio de Evaluación Ambiental, SEA. 2012. GUÍA PARA EL USO DE MODELOS DE
AGUAS SUBTERRÁNEAS EN EL SEIA.
(https://www.sea.gob.cl/sites/default/files/migration_files/guias/
Guia_uso_modelo_aguas_subterraneas_seia.pdf )
