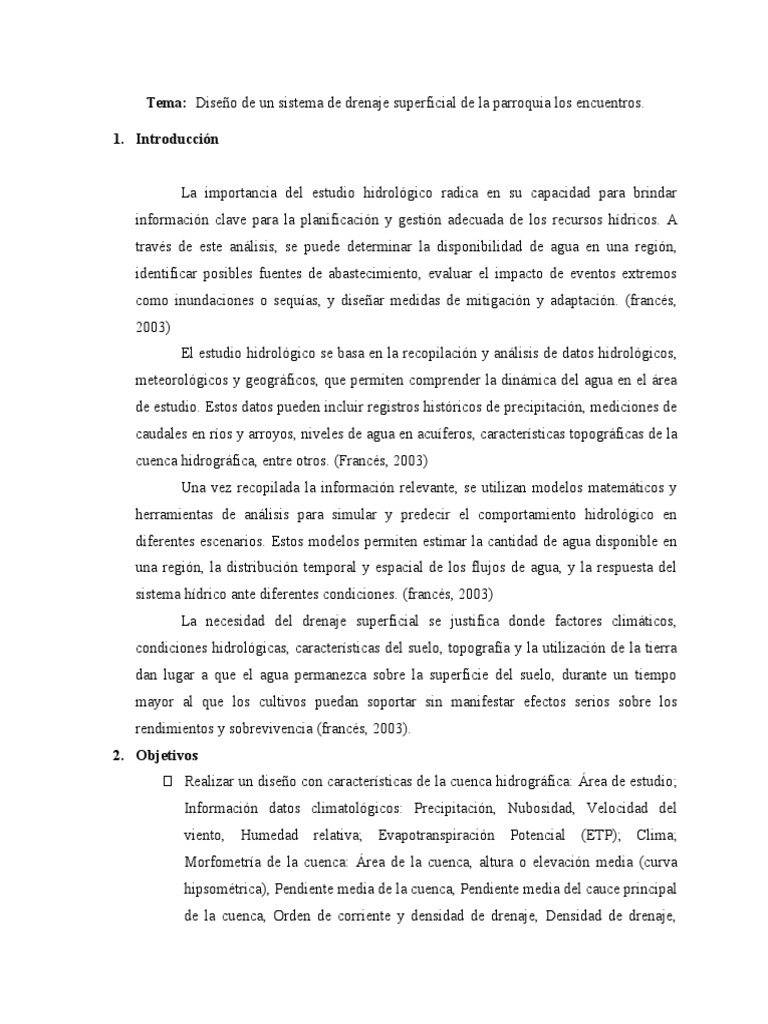

Tema: Diseño de un sistema de drenaje superficial de la parroquia los encuentros.
1. Introducción
La importancia del estudio hidrológico radica en su capacidad para brindar
información clave para la planificación y gestión adecuada de los recursos hídricos. A
través de este análisis, se puede determinar la disponibilidad de agua en una región,
identificar posibles fuentes de abastecimiento, evaluar el impacto de eventos extremos
como inundaciones o sequías, y diseñar medidas de mitigación y adaptación. (francés,
2003)
El estudio hidrológico se basa en la recopilación y análisis de datos hidrológicos,
meteorológicos y geográficos, que permiten comprender la dinámica del agua en el área
de estudio. Estos datos pueden incluir registros históricos de precipitación, mediciones de
caudales en ríos y arroyos, niveles de agua en acuíferos, características topográficas de la
cuenca hidrográfica, entre otros. (Francés, 2003)
Una vez recopilada la información relevante, se utilizan modelos matemáticos y
herramientas de análisis para simular y predecir el comportamiento hidrológico en
diferentes escenarios. Estos modelos permiten estimar la cantidad de agua disponible en
una región, la distribución temporal y espacial de los flujos de agua, y la respuesta del
sistema hídrico ante diferentes condiciones. (francés, 2003)
La necesidad del drenaje superficial se justifica donde factores climáticos,
condiciones hidrológicas, características del suelo, topografía y la utilización de la tierra
dan lugar a que el agua permanezca sobre la superficie del suelo, durante un tiempo
mayor al que los cultivos puedan soportar sin manifestar efectos serios sobre los
rendimientos y sobrevivencia (francés, 2003).
2. Objetivos
⮚ Realizar un diseño con características de la cuenca hidrográfica: Área de estudio;
Información datos climatológicos: Precipitación, Nubosidad, Velocidad del
viento, Humedad relativa; Evapotranspiración Potencial (ETP); Clima;
Morfometría de la cuenca: Área de la cuenca, altura o elevación media (curva
hipsométrica), Pendiente media de la cuenca, Pendiente media del cauce principal
de la cuenca, Orden de corriente y densidad de drenaje, Densidad de drenaje,
Tiempo de concentración, Control de la calidad de la información, Test de
recorrido (run test), T Student, Método de cramer ; Escorrentía por el método del
Número de Curva (CN); Infiltración potencial (𝑆); Curva de duración general;
Curva de variación estacional; Cálculo de crecidas: métodos para el cálculo de
máximas crecidas; Lluvia de diseño; Caudales de diseño para drenaje superficial
⮚ Diseñar un sistema de drenaje superficial en las parroquias de los encuentros del
cantón Zamora.
3. Marco teórico
3.1. Estudio Hidrológico
Un estudio hidrológico es una investigación que se enfoca en el análisis y
comprensión de los procesos relacionados con el agua en una determinada área. Este
tipo de estudio abarca la recopilación de datos sobre la cantidad, calidad y
distribución del agua en ríos, lagos, acuíferos y otros cuerpos de agua, así como el
análisis de la interacción entre el agua y el medio ambiente. Se utilizan técnicas como
la modelización hidrológica, el muestreo de agua y el análisis de datos para evaluar
los recursos hídricos y la gestión sostenible del agua (Chow et al., 1988). Además, los
estudios hidrológicos también pueden abordar aspectos como la predicción de
inundaciones, la planificación del uso del agua y la protección de ecosistemas
acuáticos (Wurbs et al., 2013).
3.2. Características de la cuenca
Una cuenca se refiere a un área geográfica que recolecta y drena agua de lluvia y flujo
de agua hacia un punto común, como un río, lago u océano. Las características de una
cuenca pueden variar según su ubicación geográfica, tamaño y condiciones ambientales,
pero aquí hay algunas características comunes. (Lorenzo, 1993)
Límites geográficos: una cuenca está delimitada por los límites naturales del
terreno, como las montañas, colinas o cadenas montañosas que rodean el área y definen
sus límites. (Chow, 1987)
Divisorias de aguas: las divisorias de aguas son las elevaciones de tierra que
separan una cuenca de otra. Estas crestas montañosas o cordilleras determinan la
dirección del flujo de agua dentro de la cuenca. (Chow, 1987) (p3)
Área de captación: también conocida como área de drenaje, es el territorio total
que contribuye al flujo de agua hacia un punto de salida común en la cuenca. Esta área
está determinada por la topografía y las características del terreno. (Chow, 1987) (p4)
Red de drenaje: la red de drenaje en una cuenca está compuesta por ríos, arroyos
y canales que recogen y transportan el agua hacia un punto de salida, generalmente un
cuerpo de agua más grande. (Chow, 1987)
Caudal y régimen hidrológico: el caudal se refiere a la cantidad de agua que
fluye a través de la cuenca en un determinado período de tiempo, mientras que el régimen
hidrológico se refiere a los patrones estacionales de variación en el caudal. Estos aspectos
están influenciados por las precipitaciones, la temperatura, la vegetación y otros factores
climáticos. (Chow, 1987) (p9)
Uso de la tierra: El uso de la tierra en una cuenca puede incluir áreas urbanas,
agrícolas, forestales o de conservación. Los diferentes usos de la tierra pueden tener un
impacto significativo en la calidad y cantidad de agua que fluye a través de la cuenca.
(Chow, 1987)
Calidad del agua: La calidad del agua en una cuenca puede estar influenciada
por diversas actividades humanas y naturales. El escurrimiento de contaminantes, la
erosión del suelo y el uso de productos químicos agrícolas son algunos de los factores
que pueden afectar la calidad del agua en una cuenca. (Chow, p15,1987).
3.3. Área de estudio
El área de estudio hidrológico se refiere al territorio o cuenca específica en la que
se lleva a cabo un análisis detallado de los recursos hídricos y los procesos relacionados.
Este tipo de estudio se realiza para comprender y evaluar diversos aspectos del ciclo del
agua, la disponibilidad y calidad del agua, y los impactos hidrológicos de diferentes
actividades humanas. (Lorenzo, 1993)
Algunos de los aspectos que se pueden investigar en un estudio hidrológico
incluyen:
Precipitación: Se analiza la distribución espacial y temporal de las
precipitaciones, así como la variabilidad climática y los patrones de lluvia. (Fanlo, 1996)
Escorrentía: Se estudia el flujo de agua superficial generado por las
precipitaciones y su comportamiento en términos de cantidad, dirección y tiempo de
concentración. (Chow, 1987)
Hidrología superficial: Se evalúa el flujo de agua en ríos, arroyos y canales,
incluyendo su caudal, régimen de flujo, procesos de erosión y sedimentación, y la
dinámica de los cuerpos de agua. (Fanlo, 1996)
Balance hídrico: Se realiza un balance de agua para determinar la disponibilidad
y demanda de agua en el área de estudio, considerando las entradas (precipitación, aporte
de ríos, recarga de acuíferos) y las salidas (evapotranspiración, escorrentía, extracciones
humanas). (Chow, 1987)
Modelado hidrológico: Se utilizan modelos matemáticos y herramientas de
simulación para predecir el comportamiento del sistema hidrológico en diferentes
escenarios, evaluar el impacto de cambios en el uso de la tierra o el clima, y apoyar la
toma de decisiones en la gestión del agua. (Fanlo, 1996)
3.4. Datos climatológicos
Los datos climatológicos e hidrológicos son fundamentales para comprender y
analizar el clima y los recursos hídricos de una determinada área. Estos datos se recopilan
a través de estaciones meteorológicas, redes de monitoreo hidrológico y otras fuentes, y
proporcionan información crucial para la planificación y gestión de recursos naturales, la
toma de decisiones y la investigación científica. A continuación, se presenta información
sobre los tipos de datos climatológicos e hidrológicos más comunes. (Lorenzo, 1993)
Precipitación: Los datos de precipitación registran la cantidad de lluvia o nieve
caída en una ubicación específica durante un período de tiempo determinado. Se expresan
en milímetros (mm) o pulgadas. (Chow, 1987)
Temperatura: Los datos de temperatura registran la temperatura del aire en una
ubicación específica en un momento dado. Se miden en grados Celsius (°C) o Fahrenheit
(°F). (Chow, 1987)
Humedad relativa: Los datos de humedad relativa indican la cantidad de
humedad presente en el aire en relación con la máxima cantidad de humedad que podría
contener a una temperatura determinada. Se expresa como un porcentaje. (Chow,
p15,1987).
Viento: Los datos de viento registran la velocidad y dirección del viento en una
ubicación específica. La velocidad del viento se mide en kilómetros por hora (km/h) o
millas por hora (mph), y la dirección se expresa en grados o puntos cardinales. (Chow,
p15,1987)
Radiación solar: Los datos de radiación solar miden la cantidad de energía solar
recibida en una ubicación específica. Se expresa en vatios por metro cuadrado (W/m²) e
incluye mediciones de radiación global, radiación directa y radiación difusa.
Datos hidrológicos:
Caudal: Los datos de caudal registran la cantidad de agua que fluye en un río,
arroyo o canal en un momento dado. Se mide en metros cúbicos por segundo (m³/s) o
litros por segundo (l/s). (Chow, p 10,1987).
Evapotranspiración: Los datos de evapotranspiración cuantifican la cantidad de
agua que se evapora desde la superficie del suelo y se transpira por las plantas. Ayudan a
determinar la de (francés, 2003) manda de agua de los cultivos y la disponibilidad de
agua en un área determinada. (Alley, 1984).
3.5. Estudio agronómico
Un estudio agronómico es una investigación científica que se enfoca en analizar y mejorar los
sistemas de producción agrícola. Se basa en la recolección de datos y el uso de técnicas y
métodos científicos para comprender y optimizar el crecimiento, desarrollo y rendimiento de
los cultivos, así como para abordar los desafíos relacionados con la gestión de recursos
naturales y la sostenibilidad en la agricultura. ( Smith, J. 2018).
Existen diversos tipos de estudio agronómico que se utilizan para abordar diferentes aspectos
de la producción agrícola. Algunos de ellos incluyen:
Estudio de fertilidad del suelo: Este tipo de estudio se centra en analizar la composición
química y física del suelo para determinar su capacidad para proporcionar nutrientes
esenciales a las plantas. Se utilizan técnicas como el muestreo de suelos y análisis de
laboratorio para evaluar su fertilidad (Jones et al., 2017).
Estudio de variedades de cultivos: Estos estudios buscan evaluar diferentes variedades de
cultivos en términos de su rendimiento, resistencia a enfermedades y calidad de los
productos. Se utilizan ensayos de campo y análisis estadísticos para comparar y seleccionar
las variedades más adecuadas (Gómez-González et al., 2020).
Estudio de manejo integrado de plagas: Este tipo de estudio se enfoca en desarrollar
estrategias de control de plagas que sean efectivas y sostenibles. Involucra el monitoreo de
plagas, la implementación de prácticas culturales y el uso de métodos biológicos y químicos
para minimizar el impacto de las plagas en los cultivos (Smith et al., 2019).
Estudio de sistemas de riego: Estos estudios se centran en evaluar y optimizar los sistemas
de riego utilizados en la agricultura. Se consideran aspectos como la eficiencia del riego, el
uso de tecnologías de riego avanzadas y la gestión adecuada del agua para mejorar el
rendimiento de los cultivos y reducir el consumo de agua (Sánchez-Rodríguez et al., 2021).
3.7. Rubros y especificaciones técnicas
Los rubros y especificaciones técnicas varían dependiendo del proyecto específico y del
campo de aplicación. Sin embargo, a continuación, se presentan algunos ejemplos comunes de
rubros y sus correspondientes especificaciones técnicas en diferentes áreas.
Red de tuberías:
Material: indicar el material de las tuberías, como PVC, polietileno, acero, etc.
Diámetro: definir el diámetro de las tuberías requerido para el flujo de agua esperado.
Resistencia: especificar la resistencia requerida de las tuberías para soportar las cargas y
presiones esperadas.
Sistema de conexión: definir el sistema de conexión de las tuberías, como uniones
roscadas, juntas elásticas, soldadura, etc .
Cunetas y canales:
Material: especificar el material de construcción de las cunetas y canales, como
concreto, piedra, asfalto, etc.
Pendiente: definir la pendiente requerida para asegurar un flujo adecuado del agua.
Dimensiones: indicar las dimensiones de las cunetas y canales, incluyendo la
profundidad, el ancho y la forma (V, trapezoidal, etc.).
Acabado superficial: definir si se requiere algún tipo de revestimiento o acabado
superficial en las cunetas y canales para evitar la erosión.
3.6. Manual de operación y mantenimiento del sistema de diseño
Es importante tener en cuenta que cada sistema de drenaje puede tener requisitos específicos, por
lo que es recomendable adaptar esta lista a las necesidades y características del sistema en particular.
Descripción del sistema de drenaje: Proporciona una descripción detallada del sistema de
drenaje, incluyendo sus componentes, estructuras, dimensiones y capacidades.
Responsabilidades y roles: Define claramente las responsabilidades y roles de las partes
involucradas en la operación y mantenimiento del sistema de drenaje, como el personal operativo, el
personal de mantenimiento, y las entidades responsables.
Procedimientos de operación: Detalla los procedimientos y protocolos para la operación
diaria del sistema de drenaje, incluyendo la apertura y cierre de estructuras de drenaje, el monitoreo de
niveles y caudales, y las acciones a tomar en caso de eventos extremos.
Programa de mantenimiento preventivo: Establece un programa de mantenimiento preventivo
para garantizar el correcto funcionamiento y conservación del sistema de drenaje. Incluye la inspección
periódica de las estructuras, limpieza de canales y sumideros, y revisiones de equipos y bombas.
Procedimientos de limpieza y desbloqueo: Describe los procedimientos para la limpieza y
desbloqueo de estructuras de drenaje, como alcantarillas, rejillas y trampas de sedimentos. Esto puede
incluir el uso de equipos y herramientas específicas.
Mantenimiento de bombas y equipos: Especifica las tareas de mantenimiento necesarias
para las bombas, motores, válvulas y otros equipos utilizados en el sistema de drenaje. Esto puede incluir
inspecciones, lubricación, calibración y reemplazo de piezas desgastadas.
Control de vegetación: Establece los procedimientos para el control y manejo de la vegetación
en el sistema de drenaje, incluyendo la poda de árboles y arbustos cercanos a las estructuras y la
eliminación de maleza y plantas invasoras en los canales.
Capacitación y seguridad: Define los requisitos de capacitación para el personal encargado de
la operación y mantenimiento del sistema de drenaje, y establece las normas de seguridad que deben
seguirse durante las actividades.
Registro y seguimiento: Establece un sistema de registro y seguimiento de las actividades de
operación y mantenimiento realizadas en el sistema de drenaje. Esto puede incluir registros de
inspecciones, informes de mantenimiento, registros de limpieza y desbloqueo, y cualquier otra
documentación relevante.
Plan de respuesta a emergencias : Desarrolla un plan de respuesta a emergencias que
especifique las acciones a tomar en caso de eventos extremos, como inundaciones repentinas o
desbordamientos. Incluye los procedimientos de comunicación, evacuación y coordinación con las
autoridades correspondientes.
4. Metodología
4.1 METODOLOGÍA ESTUDIO HIDROLÓGICO
4.2. UBICACIÓN DE LA CUENCA.
Ubicación en coordenadas planas y geográficas
4.3.DELIMITACIÓN DE UNA CUENCA.
Para este proceso de delimitación, se realizó tanto por el método tradicional - delimitación sobre
cartas topográficas, y también por el método digital con ingreso directo sobre la pantalla de un
ordenador, utilizando algún software SIG como herramienta de digitalización ArcGis
PARÁMETROS FÍSICOS Y MORFOLÓGICOS
Área de la cuenca.
Para la obtención del área de la cuenca hidrográfica del río Taquil se utilizó uninstrumento llamado
planímetro de marca KOIZUMI, al cual se le ingresa la escala con laque se está trabajando y luego se
pasa el planímetro tres veces por la línea de delimitación de La cuenca y nos arroja el valor del área.
Perímetro de la cuenca
Para determinar el perímetro de la microcuenca se utilizó el alambre de cobre, que consiste en recorrer
los bordes de la cuenca con la mayor precisión posible, sin salirse de la línea dedelimitación, desde el
punto de partida hasta el punto de inicial.
Coeficiente de Gravelius.
Para calcular el coeficiente de Gravelius se utilizó los datos obtenidos del área y el perímetro de la
microcuenca, estos datos se los reemplaza en la siguiente fórmula, el resultado sirve para determinar la
forma de la microcuenca que puede ser alargada circular.
4.1. Análisis morfométrico
Según (Gaspire, 2012) el análisis morfométrico es el conjunto de variables lineales , de superficie
de relieve y drenaje; que permite conocer las características físicas de una cuenca, lo cual permite
realizar comparaciones entre varias cuenca, así como ayuda a la interpretación de la definición de
las estrategias para la fórmula de Gravelius
4.2. Parámetro de forma
La forma de la cuenca condiciona la velocidad del escurrimiento superficial. Para cuencas de
igual superficie y formas diferentes se espera un comportamiento hidrológico también diferente
P
Cg=0,282
√A
Donde:
Cg= coeficiente de Gravelius
P= perímetro de la cuenca (Km)
A= área de la cuenca (Km)
Fórmula de Horton
Es la relación entre el área y el cuadrado de la longitud de la cuenca.
A
kf = 2
Lb
Donde:
A= área de la cuenca, en Km2
Lb= longitud de la cuenca, en Km
4.3. Pendiente de la cuenca
Es uno de los principales parámetros que caracteriza el relieve de la misma y permite hacer
comparaciones entre cuencas para observar fenómenos erosivos que se manifiestan en la
superficie. La fórmula, es:
D
S 1=
W1
Donde:
S1= pendiente media baja de la cuenca de la faja
D= desnivel entre las líneas medias
W1 = ancho de la faja
Fórmula
a1
W 1=
l1
a1= área entre las curvas de nivel
L1= longitud de la cuenca de nivel
Fórmula
Dl 1 Dl 2
∗a 1 ∗a 2
a1 a2
S= +
A A
Fórmula final
D∗L
Sc=
A
Donde:
D= Desnivel constante entre curvas de nivel, en km
L= Longitud total de las curvas de nivel, en km
Sc= Pendiente de la cuenca
4.4. Densidad de drenaje
La densidad de drenaje es un parámetro utilizado en la hidrología y la geomorfología para
describir la cantidad de drenaje o flujo de agua en una cuenca o área determinada. Se refiere a la
relación entre la longitud total de los canales de drenaje y el área de la cuenca.
fórmula
L
Dd=
A
Donde:
L = longitud total de las corrientes perennes o intermitentes de la cuenca, en km
A = área total de la cuenca, en km2
Dd = densidad de drenaje por Km/Km2
4.5. Tiempo de concentración
El tiempo de concentración depende de varios factores, como el tamaño de la cuenca, la
topografía, la vegetación, el uso del suelo y la permeabilidad del terreno. Cuanto más largo sea el
tiempo de concentración, más lento será el flujo de agua en la cuenca.
Método de Ven Te Chow
[ ]
0,64
L
tc=0,005
√S
Donde:
L= Longitud del cauce, en m
S= pendiente media del cauce, en %
tc= tiempo de concentración, en horas
Método de Kirpich
Se basa en la longitud y pendiente del flujo superficial, y en la velocidad de propagación del agua
sobre el terreno.
0,77
L
tc= 0,385
S
Donde:
tc= tiempo de concentración, en horas
L= longitud del cauce principal, en m
S= pendiente media de la cuenca, decimal
4.6. Método del coeficiente de escorrentía
Utiliza el coeficiente de escorrentía, que es una estimación de la fracción de precipitación que se
convierte en escorrentía, y la longitud efectiva del flujo.
V escorrent í a total
C=
V precipitaci ó n total
C 1∗A 1+C 2∗A 2+ C 3∗A 3. ...........Cn∗An
C=
A 1+ A 2+ A 3. ......... An
Donde:
C= coeficiente de escorrentía
C1= Coeficiente de escorrentía para el área 1
A1= área parcial
n= número de áreas parciales
Método del número de curva
Se utiliza en el método del riego de Soil Conservation Service (SCS), donde se asigna un número
de curva a la cuenca en función del tipo de suelo, la vegetación y las características del uso del
suelo.
[ ]
2
508
P− +5.08
N
Q=
[ P+
2032
N
−20.32 ]
Donde:
Q= escorrentía superficial acumulada (cm)
P= Precipitación acumulada (cm)
N= Número de curvas, tabla del SCS
Curva de duración de caudales generales
m
P= ∗100
N
Curvas de variación estacional
2 m−1
P=
2n
Donde:
P= probabilidad
m= número de orden
n= número de años
Máximas crecidas
Método de secciones y pendientes
A1
R 1=
P1
A 1+ A 2
A=
2
R 1+ R 2
R=
2
Método de caudal de diseño
El caudal de diseño se utiliza para dimensionar y diseñar estructuras como alcantarillas, puentes,
canales, sistemas de drenaje, sistemas de abastecimiento de agua, entre otros. Su determinación se
basa en el análisis de datos hidrológicos, como registros de precipitación, curvas de duración y
frecuencia de caudales, y modelos matemáticos hidrológicos.
Intensidad de lluvia
P
i=
t
Donde:
i= intensidad
P= precipitación, en mm
t= duración (h)
Método curvas (i-d-T)
kT m
i=
( d +c )n
Método Racional
CIA
Qmax=
360
5. Discusión
6. Referencias
7. Conclusiones
8. Bibliografías
⮚ Fanlo, A., 1996. Las Confederaciones Hidrográficas y otras administraciones
hidráulicas, Ed. Civitas.
⮚ Lorenzo Pardo, M. y otros, 1993. Plan Nacional de Obras Hidráulicas.
⮚ Alley, 1984. On the Treatment of Evapotranspiration, Soil Moisture Accounting
and Aquifer Recharge in Monthly Water Balance Models. Water Resources
Research. Vol 20. No.8 (Agosto, 1984) 1137–1149.
Chow, V. T. Hidrología Aplicada, Bogotá, Mc. Graw-Hill, 1987.
⮚ Francés. G.F., et al. Hidrología para ingenieros. Departamento de Ingeniería
hidráulica y medio ambiente, Universidad Politécnica de Valencia. Editorial
UPV, 2003
⮚ Smith, J. (2018). Avances en la Ciencia de Cultivos: Principios y Aplicaciones.
Wiley-Blackwell.
⮚ Jones, D. L., et al. (2017). Pruebas de nutrientes del suelo y las plantas: una
revisión de las metodologías actuales. Revista de la Sociedad de Ciencias del
Suelo de América, 81(1), 5-20.
⮚ Gómez-González, M., et al. (2020). Estudio comparativo de variedades de
cultivos para rasgos de rendimiento y calidad. Revista de Ciencias Agrícolas,
48(3), 215-228.
⮚ Smith, P., et al. (2019). Manejo integrado de plagas en la agricultura: beneficios
y desafíos. Annual Review of Entomology, 64, 353-376.
⮚ Sánchez-Rodríguez, A. R., et al. (2021). Avances en la gestión del riego para
optimizar la eficiencia del uso del agua en la agricultura. Agua, 13(3), 375.
⮚ Chow, V. T., et al. (1988). Hidrología Aplicada. McGraw-Hill.
⮚ Wurbs, R. A., et al. (2013). Ingeniería en Recursos Hídricos. Pearson.
9. Anexos
