Danny Alexis Manrique Chuquihuayta

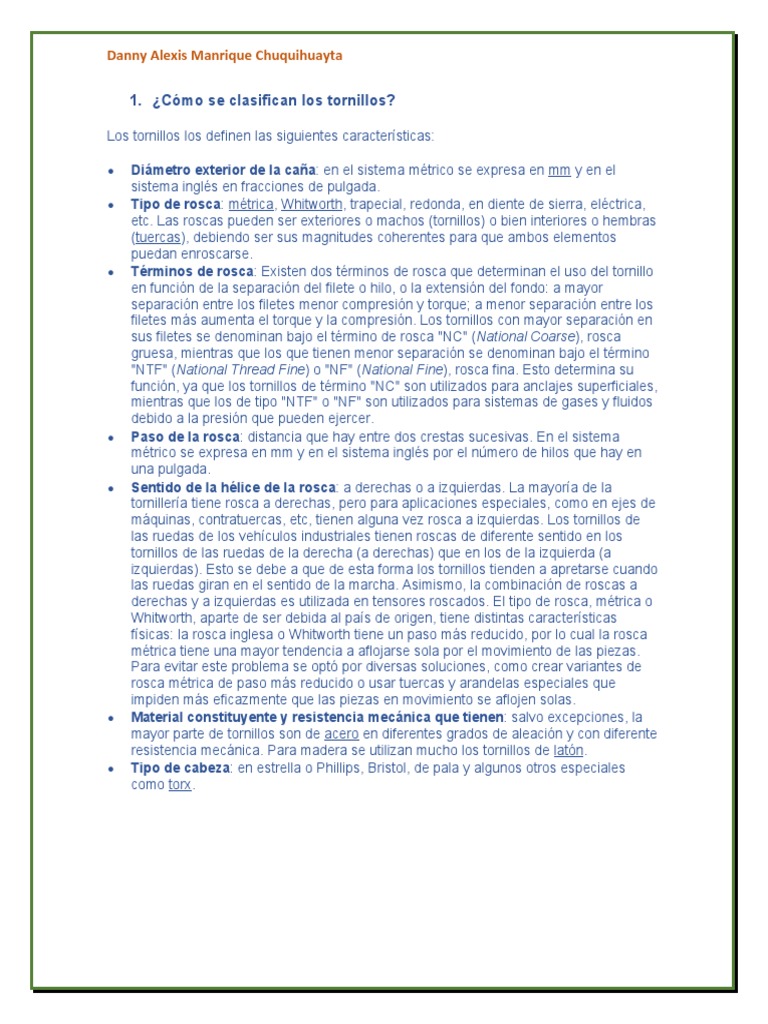

1. ¿Cómo se clasifican los tornillos?

Los tornillos los definen las siguientes características:

 Diámetro exterior de la caña: en el sistema métrico se expresa en mm y en el

sistema inglés en fracciones de pulgada.
 Tipo de rosca: métrica, Whitworth, trapecial, redonda, en diente de sierra, eléctrica,
etc. Las roscas pueden ser exteriores o machos (tornillos) o bien interiores o hembras
(tuercas), debiendo ser sus magnitudes coherentes para que ambos elementos
puedan enroscarse.
 Términos de rosca: Existen dos términos de rosca que determinan el uso del tornillo
en función de la separación del filete o hilo, o la extensión del fondo: a mayor
separación entre los filetes menor compresión y torque; a menor separación entre los
filetes más aumenta el torque y la compresión. Los tornillos con mayor separación en
sus filetes se denominan bajo el término de rosca "NC" (National Coarse), rosca
gruesa, mientras que los que tienen menor separación se denominan bajo el término
"NTF" (National Thread Fine) o "NF" (National Fine), rosca fina. Esto determina su
función, ya que los tornillos de término "NC" son utilizados para anclajes superficiales,
mientras que los de tipo "NTF" o "NF" son utilizados para sistemas de gases y fluidos
debido a la presión que pueden ejercer.
 Paso de la rosca: distancia que hay entre dos crestas sucesivas. En el sistema
métrico se expresa en mm y en el sistema inglés por el número de hilos que hay en
una pulgada.
 Sentido de la hélice de la rosca: a derechas o a izquierdas. La mayoría de la
tornillería tiene rosca a derechas, pero para aplicaciones especiales, como en ejes de
máquinas, contratuercas, etc, tienen alguna vez rosca a izquierdas. Los tornillos de
las ruedas de los vehículos industriales tienen roscas de diferente sentido en los
tornillos de las ruedas de la derecha (a derechas) que en los de la izquierda (a
izquierdas). Esto se debe a que de esta forma los tornillos tienden a apretarse cuando
las ruedas giran en el sentido de la marcha. Asimismo, la combinación de roscas a
derechas y a izquierdas es utilizada en tensores roscados. El tipo de rosca, métrica o
Whitworth, aparte de ser debida al país de origen, tiene distintas características
físicas: la rosca inglesa o Whitworth tiene un paso más reducido, por lo cual la rosca
métrica tiene una mayor tendencia a aflojarse sola por el movimiento de las piezas.
Para evitar este problema se optó por diversas soluciones, como crear variantes de
rosca métrica de paso más reducido o usar tuercas y arandelas especiales que
impiden más eficazmente que las piezas en movimiento se aflojen solas.
 Material constituyente y resistencia mecánica que tienen: salvo excepciones, la
mayor parte de tornillos son de acero en diferentes grados de aleación y con diferente
resistencia mecánica. Para madera se utilizan mucho los tornillos de latón.
 Tipo de cabeza: en estrella o Phillips, Bristol, de pala y algunos otros especiales
como torx.
Danny Alexis Manrique Chuquihuayta

2. ¿Cuál es la constitución de un tornillo?

Los tornillos están fabricados en muchos materiales y aleaciones; en los tornillos

realizados en plástico su resistencia está relacionada con la del material empleado. Un
tornillo de aluminio será más ligero que uno de acero (aleación de hierro y carbono), pero
será menos resistente ya que el acero tiene mejor capacidad metalúrgica que el aluminio;
una aleación de duraluminio mejorará las capacidades de resistencia del aluminio pero
disminuirá las de tenacidad, ya que al endurecer el aluminio con silicio o metales
como cromo o titanio, se aumentará su dureza pero también su coeficiente de fragilidad a
partirse. Los metales más duros son menos tenaces ya que son cualidades antagónicas.
La mayoría de las aleaciones especiales de aceros, bronces y aceros inoxidables
contienen una proporción de metales variable para adecuar su uso a una aplicación
determinada.
Siempre hay que usar el tornillo adecuado para cada aplicación. Si se usa un tornillo con
demasiada resistencia de tensión (dureza) que no está ajustado al valor de diseño, podría
romperse, como se rompe un cristal, por ser demasiado duro. Esto es porque los tornillos
de alta tensión tienen menor resistencia a la fatiga (tenacidad) que los tornillos con un
valor de tensión más bajo. Un tornillo compuesto por una aleación más blanda se podría
deformar, pero sin llegar a partirse, con lo cual quizá no podría desmontarse pero
seguiría cumpliendo su misión de unión.
El estándar ISO se marca con dos números sobre la cabeza del tornillo, por ejemplo
"8.8". El primer número indica la resistencia de tensión (la dureza del material); el
segundo número significa la resistencia a punto cedente, es decir, la tenacidad del
material. Si un tornillo está marcado como 8.8, tiene una dureza (resistencia de tensión)
de 800  MPa (megapascales), y una tenacidad (resistencia de tensión) del 80 %. Una
marca de 10.9 indica un valor de tensión de 1000 MPa con una resistencia a punto
cedente de 900 MPa, 90 % de resistencia de tensión.
Los tornillos pueden soportar hasta un mayor peso o tracción, pero rebasada su
capacidad se rajarán, pudiendo quebrarse. Los tornillos fabricados con aleaciones más
duras pueden soportar un mayor peso o tracción, pero tienen igualmente un límite y
menor tenacidad que los tornillos fabricados en aleaciones más blandas. Si usa un tornillo
que ha sido sobreajustado, sea cual sea su dureza, puede quebrarse con facilidad ya que
su resistencia de tensión (tenacidad) es muy baja.
Danny Alexis Manrique Chuquihuayta

3. ¿Cómo se designan los tornillo y tuercas?

Designación: Las tuercas para tornillos ordinarios y calibrados se designan con la sigla

M, el diámetro nominal d, el tipo de acero y la referencia a la norma. No obstante, estos
dos últimos datos pueden suprimirse cuando sean innecesarios. Ejemplo de
designación: Tuerca M 16, NBE EA-95.

4. ¿Cuál es la función de las arandelas y espárragos?

Las arandelas elásticas de seguridad incluyen las de tipo grower, las dentadas,

etc., e impiden que tornillos con bastante par de apriete se aflojen.
Los espárragos son tornillos sin cabeza que van roscados en un extremo o en los
dos.

5. ¿Cuál es la diferencia entre un tornillo milimétrico y americano?

Explique.

TORNILLOS DE PULGADA:
Todo tornilllo de pulgada trae en la cabeza tres rayas que distinguirlo
viene en rosca ordinaria

TORNILLOS MILIMETRICOS:
Todo tornillo milimetrico trae letras o un numero en la cabeza, el numero me dise
las libras o torcion de fuerza que devo aplicarle al tornillo al ajustarlo
esta clase de tornillos vienen en milimetros
su rosca es mas fina que los de pulgada

6. ¿Cuáles son las características de un tornillo de potencia?

Los tornillos de potencia son una de las formas de materializar un par

cinemático helicoidal o de tornillo, constando de dos piezas, un tornillo o husillo
y una tuerca, entre las cuales existe un movimiento relativo de traslación y
rotación simultáneas respecto al mismo eje.
Danny Alexis Manrique Chuquihuayta

7. ¿Cómo es la resistencia de los pernos? Explique cada especificación.

El estándar ISO se marca con dos números sobre

la cabeza del tornillo, por ejemplo "8.8". El primer
número indica la resistencia de tensión (la dureza
del material); el segundo número significa
la resistencia a punto cedente, es decir, la
tenacidad del material.

8. ¿A que se llama hechura de roscas?

Profundidad de rosca (h): distancia entre la cresta y el fondo o valle del filete,

medida perpendicularmente desde el eje de simetría del núcleo del cilindro ideal.
Paso (P): es la distancia que hay entre dos filetes o hilos consecutivos, medida
paralelamente al eje.

9. ¿Cuáles son las partes de la rosca? Explique.

Danny Alexis Manrique Chuquihuayta

10. ¿Qué es el diámetro de paso y que diferencia hay entre el paso de la

rosca?

Diámetro nominal o exterior: diámetro mayor de la rosca. En un tornillo, es

el diámetro medido entre las crestas de los filetes, mientras que en una tuerca es
el diámetro medido entre los valles. ... Paso (P): distancia entre dos crestas
consecutivas, que representa la longitud que avanza un tornillo en un giro de 360º.

11. ¿A que se llama patrón internacional de rosca?

Los cuentahílos o peines de rosca están entre los instrumentos más útiles de la caja de
herramientas de todo mecánico. Determinan rápidamente el paso de las diversas roscas.
Estos peines de rosca consisten en una fuerte carcasa de acero con un determinado
número de láminas en ambas extremidades, cada lámina contiene los dientes
correspondientes a un paso definido que está marcado en cada una.

Se suministran los peines de rosca en un amplio rango de medidas, con diferentes

cantidades de láminas en varios rangos de pasos.

 Roscas en V, Unified, American National 60º.

 Roscas Patrón Whitworth 55º.
 Roscas Patrón Métrico Internacional 60º.

Las roscas en milímetros o pulgadas son similares en formato.

Roscas en pulgadas

Las roscas en pulgadas se describen por los hilos por pulgada, que es el número de hilos
que tiene una parte roscada en una pulgada de longitud.

Paso de rosca

Paso (P): Es la distancia desde un punto sobre una parte roscada al punto
correspondiente sobre el hilo contiguo, medida paralela al eje. El paso en pulgadas de
una parte roscada es el reciproco del número de hilos por pulgada. Paso en pulgadas =
1 / Número de hilos por pulgada

Roscas en milímetros

Las roscas métricas o em milímetros se caracteriza por la distancia de la cresta de un hilo

al próximo (paso).

 Sistema métrico
o BS 3643: ISO Roscas métricas
o BS 4827: ISO Roscas miniatura o finas
o BS 4846: ISO Roscas trapeciales o trapezoidales
o BS 21: Roscas para conexiones y tubos de paredes delgadas
Danny Alexis Manrique Chuquihuayta

12. ¿Defina las herramientas para filetear?

13. ¿Qué es el filete ACME? Explique

Rosca ACME

ROSCA ACME ha reemplazado generalmente a la rosca de filete cuadrado. Es más

resistente, más fácil de tallar, y permite el empleo de una tuerca partida o de
desembrague que no puede utilizarse con una rosca de filete cuadrado.
El ángulo de la rosca es 29º entre filetes contiguos, por lo tanto el ángulo de un filete es
29º/2 = 14.5º.
La rosca ACME de filete mocho es resistente y adecuada para las aplicaciones de
transmisión de fuerza en las que las limitaciones de espacio la hacen inconveniente.

Danny Alexis Manrique Chuquihuayta

14. ¿Cómo es el filete de 29° para tornillo sin fin?

15. ¿Cómo es filete Whitworth? ¿Qué diferencia hay entre las demás
roscas?

El sistema Whitworth, normalizado en Francia con el nombre de paso de gas, es la

forma de rosca de mayor antigüedad conocida. Es debida a Joseph Whitworth, que la
hizo adoptar por el instituto de ingenieros civiles de Inglaterra en 1841. Sus dimensiones
básicas se expresan en pulgadas inglesas. Su forma y dimensiones aparecen detalladas
en la norma DIN 11. Con la particularidad,de tener su giro de apriete hacia el lado
izquierdo (visto de frente),y otra particularidad es que su cabeza de apriete utiliza
medidas en pulgadas, también en sus alojamientos ,variando todas las medidas del
sistema métrico ,tanto en herramienta de apriete ,como de rosca.

16. ¿Explique el proceso de fresado en un torno? En que consiste.

Torno-fresado Este tipo de mecanizado utiliza la interpolación circular en fresadoras de

control numérico y sirve tanto para el torneado de agujeros de precisión como para el
torneado exterior. El proceso combina la rotación de la pieza y de la herramienta
de fresar siendo posible conseguir una superficie cilíndrica.
