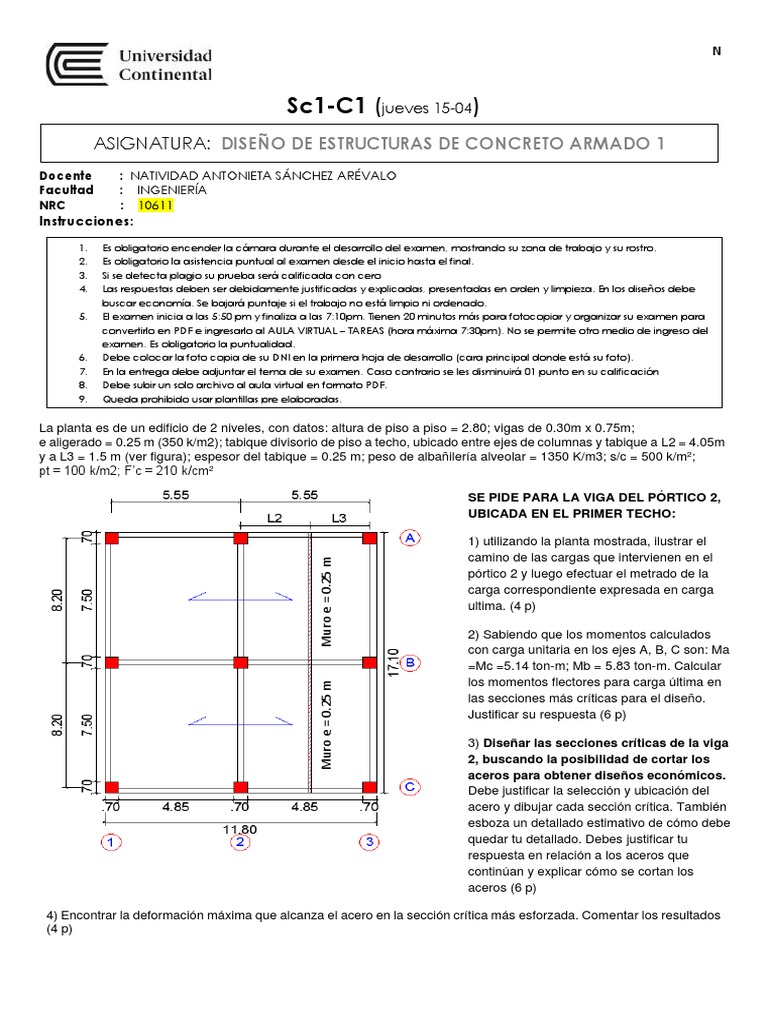

N

Sc1-C1 (jueves 15-04)

ASIGNATURA: DISEÑO DE ESTRUCTURAS DE CONCRETO ARMADO 1
Docente : NATIVIDAD ANTONIETA SÁNCHEZ ARÉVALO
Facultad : INGENIERÍA
NRC : 10611
Instrucciones:
1. Es obligatorio encender la cámara durante el desarrollo del examen, mostrando su zona de trabajo y su rostro.
2. Es obligatorio la asistencia puntual al examen desde el inicio hasta el final.
3. Si se detecta plagio su prueba será calificada con cero
4. Las respuestas deben ser debidamente justificadas y explicadas, presentadas en orden y limpieza. En los diseños debe
buscar economía. Se bajará puntaje si el trabajo no está limpio ni ordenado.
5. El examen inicia a las 5:50 pm y finaliza a las 7:10pm. Tienen 20 minutos más para fotocopiar y organizar su examen para
convertirlo en PDF e ingresarlo al AULA VIRTUAL – TAREAS (hora máxima 7:30pm). No se permite otro medio de ingreso del
examen. Es obligatorio la puntualidad.
6. Debe colocar la foto copia de su DNI en la primera hoja de desarrollo (cara principal donde está su foto).
7. En la entrega debe adjuntar el tema de su examen. Caso contrario se les disminuirá 01 punto en su calificación
8. Debe subir un solo archivo al aula virtual en formato PDF.
9. Queda prohibido usar plantillas pre elaboradas.

La planta es de un edificio de 2 niveles, con datos: altura de piso a piso = 2.80; vigas de 0.30m x 0.75m;
e aligerado = 0.25 m (350 k/m2); tabique divisorio de piso a techo, ubicado entre ejes de columnas y tabique a L2 = 4.05m
y a L3 = 1.5 m (ver figura); espesor del tabique = 0.25 m; peso de albañilería alveolar = 1350 K/m3; s/c = 500 k/m2;
pt = 100 k/m2; F’c = 210 k/cm2

SE PIDE PARA LA VIGA DEL PÓRTICO 2,

UBICADA EN EL PRIMER TECHO:

1) utilizando la planta mostrada, ilustrar el

camino de las cargas que intervienen en el
Muro e = 0.25 m

pórtico 2 y luego efectuar el metrado de la

carga correspondiente expresada en carga
ultima. (4 p)

2) Sabiendo que los momentos calculados

con carga unitaria en los ejes A, B, C son: Ma
=Mc =5.14 ton-m; Mb = 5.83 ton-m. Calcular
los momentos flectores para carga última en
Muro e = 0.25 m

las secciones más críticas para el diseño.

Justificar su respuesta (6 p)

3) Diseñar las secciones críticas de la viga

2, buscando la posibilidad de cortar los
aceros para obtener diseños económicos.
Debe justificar la selección y ubicación del
acero y dibujar cada sección crítica. También
esboza un detallado estimativo de cómo debe
quedar tu detallado. Debes justificar tu
respuesta en relación a los aceros que
continúan y explicar cómo se cortan los
aceros (6 p)

4) Encontrar la deformación máxima que alcanza el acero en la sección crítica más esforzada. Comentar los resultados
(4 p)
