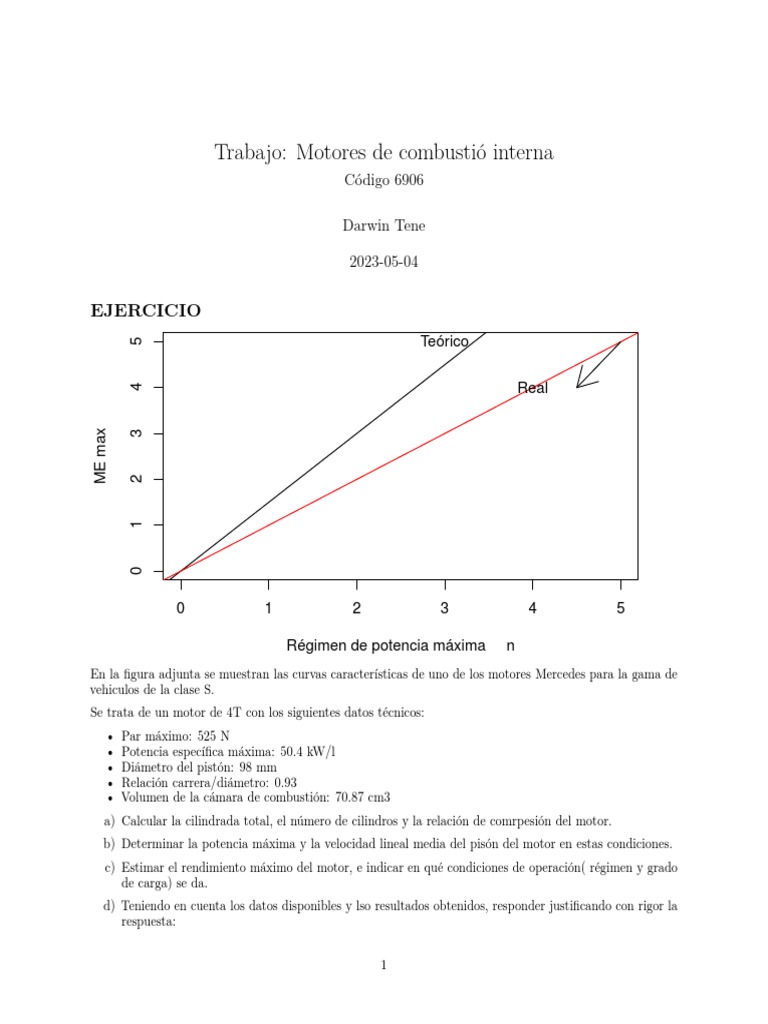

Trabajo: Motores de combustió interna

Código 6906

Darwin Tene

2023-05-04

EJERCICIO
Teórico
5

Real
4
ME max

3
2
1
0

0 1 2 3 4 5

Régimen de potencia máxima n

En la figura adjunta se muestran las curvas características de uno de los motores Mercedes para la gama de
vehiculos de la clase S.
Se trata de un motor de 4T con los siguientes datos técnicos:
• Par máximo: 525 N
• Potencia específica máxima: 50.4 kW/l
• Diámetro del pistón: 98 mm
• Relación carrera/diámetro: 0.93
• Volumen de la cámara de combustión: 70.87 cm3
a) Calcular la cilindrada total, el número de cilindros y la relación de comrpesión del motor.
b) Determinar la potencia máxima y la velocidad lineal media del pisón del motor en estas condiciones.
c) Estimar el rendimiento máximo del motor, e indicar en qué condiciones de operación( régimen y grado
de carga) se da.
d) Teniendo en cuenta los datos disponibles y lso resultados obtenidos, responder justificando con rigor la
respuesta:

1
d.1) ¿Se trata de un motor de encendido provocado o de encendido por compresión? d.2) ¿Es un motor
sobrealimentado o de aspiración natural? Otros datos: poder calorífico del combustible 42 MJ/kg; dosado
estequiométrico 1/14,5; las condiciones ambientales 1 bar y 20°C.
Datos
D= 98 mm ==98mm *(1m/1000mm)=0.098m
Memax=525 Mm
S/D= 0.93
Vc=7.087* 10ˆ{-5} mˆ{3}
PC= (42mj/kg)
Desarrollo
a) Vt=Z* Vd=Z* Ap* S=Z* π/4* Dˆ2*S
Me=(Pme* Vt* j)/(2* π)=Me_max=(PME_max* Vt* j)/(2* π)
2200-4800 rmp, pme=12 bar, 120 kpa= km/mˆ{2}
VT= Memax* 2* π/Pmemaxi = (0.525 2π)/(0.5)= 5.4978 10ˆ{-3} mˆ{-3}
Vt= Z* (π)/4(0.098m)ˆ{2}$ 0.09114 m
Z= VT/Vt=7.9972 ≈ 8

Vd+Vc
rc = (1)
Vc
π
Vd= ∗ (0.0982m)2 ∗ 0.09114m = 6.875 ∗ 10−4 m3 (2)
4
6.87510−4 m3 + 7.087 ∗ 10−5 m3
rc = (3)
7.087 ∗ 10−5 m3
rc=10,7
b)

P me ∗ V t ∗ i ∗ πn
Me = (4)
2π

N emax = P memax ∗ V t ∗ j ∗ n (5)

VT=(5.4798*10{-3}m {3})/1000=5,4798
M emax = 50.4 kw
l ∗ 5.4978l

Memax=277.0891 kw
cm = 25 ∗ n = 2 ∗ 0.0814m ∗ 3500/60 = 16.7 m
s

c) Nemax=?
1
N e = gef ∗P CI
g
1800rpm → gef 233 kw∗h
Nemax=0.36789=36.789%
Grado de carga:
Ne m∗f Me
Gc = N emax = M max = N emax

2
 P me∗V t∗j∗n pme
Gc = P memax∗V t∗j∗n = pmemax

De la figura:
1800*rpm → pme=8.5 bar
1800*rpm → pmemax=10.5bar
8.5bar
Gc = 10.5bar = 0.8095 ≈ 80.95
d)
d.1)
Es un MEP ya que la relación de compresión es 10.7 y las revolaciones es máxima para una eficiencia maxima
es 1800, y su eficiencia es de un 56.78% y también por supme máximo es 10.5 bares
d.2
ma
Nv = 1
2 ∗f i∗a∗n∗V t

m∗f
ma = F r∗F e

mf=gef*Ne
De la gráfica
3500 → Pme=12bar
4500 → Pme=12bar → 280/kwh=gef
g
mf = 280 kw∗h ∗ 247.401kw = ih
3600 = 19.92gs gs
19.9295g/s
mu=mf/(1*1/14.5)= 1/14.5 = 288.978 gs
288.798g/s
Nv = 1/2∗1886∗5.4978−3

Nv=1.179
