LAND ROVER DISCOVERY II (L318) FASE 1 5P 1998-09->2000-07 2.

5TD5 140 L5 10V Turbo 4X4 (101kW) -10P- M5

MOTOR /DISTRIBUCIÓN /MÉTODOS DE REPARACIÓN /Desmontaje-montaje de la cadena de distribución

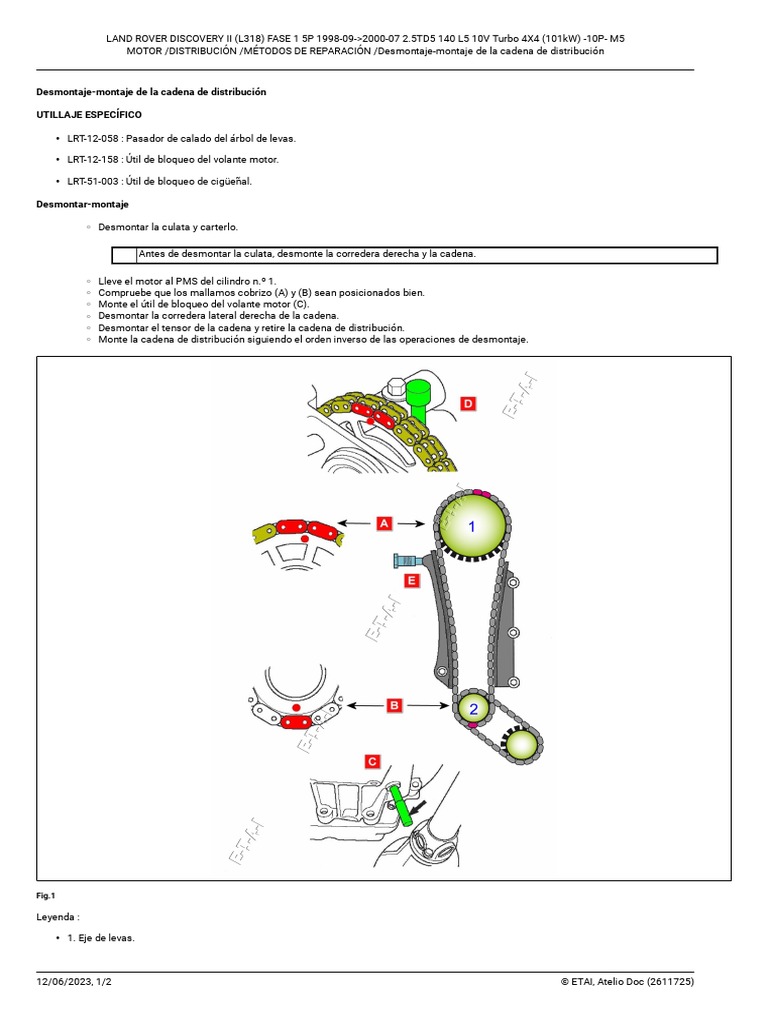

Desmontaje-montaje de la cadena de distribución

UTILLAJE ESPECÍFICO

• LRT-12-058 : Pasador de calado del árbol de levas.

• LRT-12-158 : Útil de bloqueo del volante motor.

• LRT-51-003 : Útil de bloqueo de cigüeñal.

Desmontar-montaje

o Desmontar la culata y carterlo.

Antes de desmontar la culata, desmonte la corredera derecha y la cadena.

o Lleve el motor al PMS del cilindro n.º 1.

o Compruebe que los mallamos cobrizo (A) y (B) sean posicionados bien.
o Monte el útil de bloqueo del volante motor (C).
o Desmontar la corredera lateral derecha de la cadena.
o Desmontar el tensor de la cadena y retire la cadena de distribución.
o Monte la cadena de distribución siguiendo el orden inverso de las operaciones de desmontaje.

Fig.1

Leyenda :

• 1. Eje de levas.

12/06/2023, 1/2 © ETAI, Atelio Doc (2611725)

 LAND ROVER DISCOVERY II (L318) FASE 1 5P 1998-09->2000-07 2.5TD5 140 L5 10V Turbo 4X4 (101kW) -10P- M5
MOTOR /DISTRIBUCIÓN /MÉTODOS DE REPARACIÓN /Desmontaje-montaje de la cadena de distribución

• 2. Cigüeñal.
• 3. Eje secundario.
• 4. Polea de guía.
• 5. Bomba de inyección.
• 6. tensor de correa.
• 7. Bomba de agua.
• 8. Bomba de aire.
• 9. Árbol de equilibrado.
• 10. alternador.
• 11. BOMBA HIDRÁULICA.
• 12. Bomba de aceite.
• 13. Dirección asistida.
• 14. Turbo.
• 15. bomba de vacío.
• 16. Climatizador.
• 17. Ventilador.
