FORD Ranger 2.

2 TDCi (Duratorq) (QJ2S) 2015 - 2016 junio 08, 2023

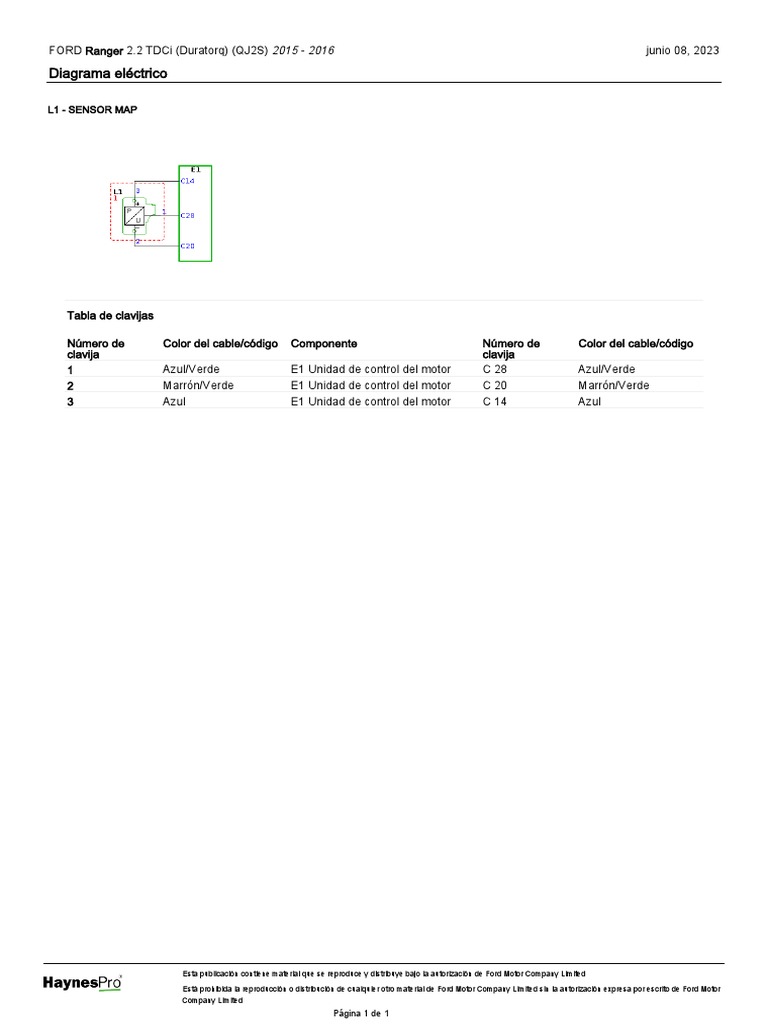

Diagrama eléctrico

L1 - SENSOR MAP

Tabla de clavijas

Número de Color del cable/código Componente Número de Color del cable/código

clavija clavija
1 Azul/Verde E1 Unidad de control del motor C 28 Azul/Verde
2 Marrón/Verde E1 Unidad de control del motor C 20 Marrón/Verde
3 Azul E1 Unidad de control del motor C 14 Azul
