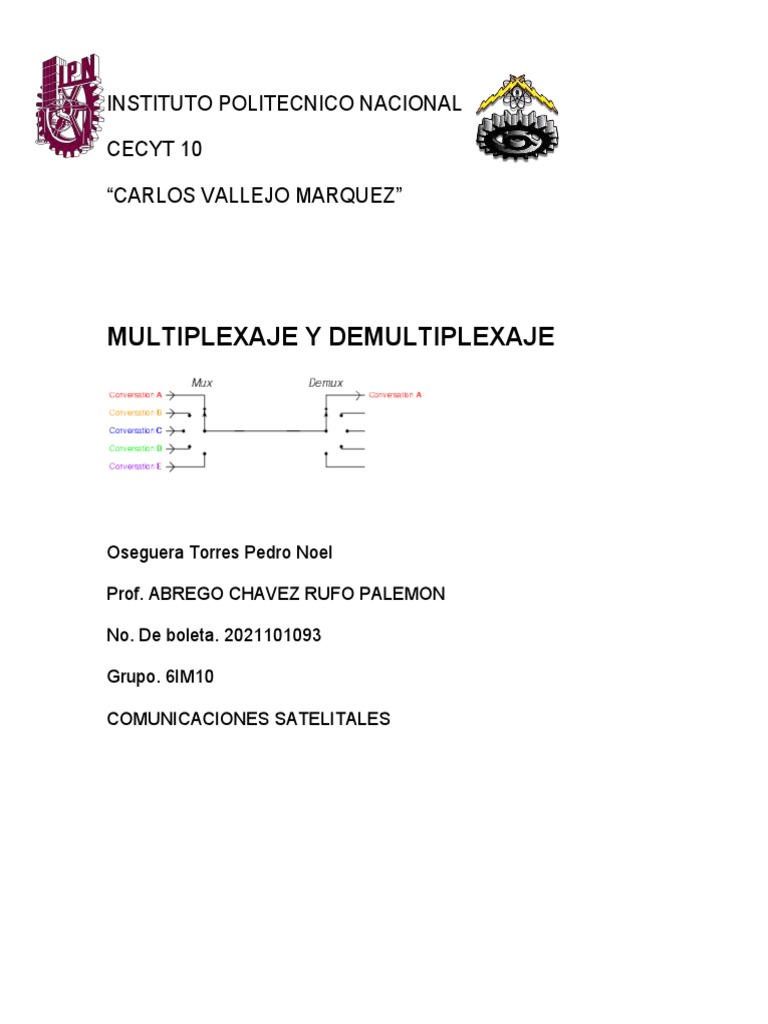

INSTITUTO POLITECNICO NACIONAL

CECYT 10

“CARLOS VALLEJO MARQUEZ”

MULTIPLEXAJE Y DEMULTIPLEXAJE

Oseguera Torres Pedro Noel

Prof. ABREGO CHAVEZ RUFO PALEMON

No. De boleta. 2021101093

Grupo. 6IM10

COMUNICACIONES SATELITALES
INTRODUCCION
La multiplexación es la combinación de dos o más canales de información en un
solo medio de transmisión usando un dispositivo llamado multiplexor.
En las telecomunicaciones se usa la multiplexación para dividir las señales en el
medio por el que vayan a viajar dentro del espectro electromagnético. De esta
manera, para transmitir los canales de televisión por aire, vamos a tener un ancho
de frecuencia x, el cual habrá que multiplexar para que entren la mayor cantidad
posible de canales de tv. Entonces se dividen los canales en un ancho de banda de
6Mhz (en gran parte de Europa y Latinoamérica, mientras que en otros países o
regiones el ancho de banda es de 8 Mhz).
La multiplexación por división de tiempo es una técnica para compartir un canal de
transmisión entre varios usuarios. Consiste en asignar a cada usuario, durante unas
determinadas "ranuras de tiempo", la totalidad del ancho de banda disponible.
Un demultiplexor (Demux) también es un circuito combinacional que utiliza una sola
entrada que puede dirigirse a través de varias salidas. Un demultiplexor recibe las
señales de salida del multiplexor y, en el extremo del receptor, las convierte de
nuevo a la forma original.

MULTIPLEXAJE
El multiplexado es una forma de enviar múltiples señales o flujos de información a
través de un enlace de comunicaciones, al mismo tiempo en forma de una única y
compleja señal. El receptor recupera las señales separadas mediante un proceso
llamado demultiplexación.
Se trata del proceso que se lleva a cabo cuando en un mismo medio dirigido a la
transmisión de información se reúnen un mínimo de dos canales distintos. Pueden
ser dos o una cantidad mayor dependiendo de cada uno de los casos.
Esta combinación de canales se realiza obligatoriamente a través de una
herramienta que conocemos con el nombre de multiplexor. Es de ahí de donde
obtiene el nombre este proceso tan utilizado en distintos campos.
Las redes utilizan el multiplexado por dos razones:
• Para hacer posible que los dispositivos de red puedan comunicarse con
cualquier otro dispositivo de red sin tener que dedicar una conexión dedicada
para cada par. Esto requiere que se compartan medios.
• Para hacer que un recurso escaso y/o caro pueda utilizarse exprimiendo al
máximo sus posibilidades. Por ejemplo, para enviar muchas señales por cada
cable o fibra que se desplaza entre las principales áreas metropolitanas, o a
través de una conexión vía satélite.

Su aplicación en el sector informático

Aunque la multiplexación se utiliza de forma frecuente en distintos terrenos, los que
más se aprovechan de ella son los campos de la informática y las
telecomunicaciones. Son aquellos que le sacan un mayor partido a sus ventajas y
que más exprimen el potencial que ofrece.
Si hablamos de la informática, la multiplexación se puede utilizar de distintas
maneras, expandiéndose el término de una forma flexible en base al contexto.
Uno de los usos frecuentes de este término se produce en el momento en el que
utilizamos un archivo único en el cual integramos varios archivos independientes
que están destinados a quedar unidos.
La multiplexación también la vemos en el interior del funcionamiento de una
CPU dentro de un ordenador. Este componente multiplexa cuando los distintos
procesos se acumulan en periodos de tiempo en los que van ocupando un mismo
espacio con la intención de realizar sus acciones determinadas, manteniendo un
orden y una cola bien estructurada. Y por supuesto, la multiplexación también se
refiere a la situación en la cual un número superior a dos buses de datos comparten
información de una manera directa entre diferentes tipos de herramienta, entre las
que se pueden incluir una memoria interna o un disco externo de almacenamiento.
Multiplexar en telecomunicaciones
Para los especialistas de este sector es común referirse a la acción de multiplexar
como utilizar el control de acceso al medio, que viene a ser una forma distinta de
nombrarlo, pero con el mismo objetivo y función.
Pongamos el ejemplo del sistema por el que funciona la emisión televisiva, que
utiliza una frecuencia en la cual solo se podría emitir un canal de imagen si no se
realizara la acción de la multiplexación. Al hacerla, sin embargo, de lo que nos
beneficiamos es de poder introducir varios canales dentro de la misma señal sin que
estos se mezclen en el momento de su concentración.
Las ventajas del multiplexado en distintos sectores son enormes y solo hay que ver
que también se usa en telefonía, telegrafía y procesado de otros medios para
entender que se trata de una tecnología fundamental. Además, tiene la
particularidad de entenderse con facilidad y de poder ser dominada a nivel práctico
sin necesidad de una gran práctica, algo que los profesionales de estos campos
agradecen.

Tipos de multiplexado

En transmisión de radio analógica, las señales se multiplexan comúnmente

usando multiplexado por división de frecuencia (FDM), en la que el ancho de banda
en un enlace de comunicaciones se divide en subcanales de diferentes anchos de
frecuencia, cada uno con una señal al mismo tiempo en paralelo. La TV por cable
analógico funciona de la misma manera, enviando múltiples canales a través de los
mismos hilos del cable coaxial.
Del mismo modo, en algunas redes ópticas los datos de diferentes canales de
comunicación se envían en ondas de luz de diferentes longitudes de onda. Una
variante de multiplexado llamada multiplexado compacto por división en longitudes
de onda (wave-length division multiplexing o WDM).
Todas estas técnicas utilizan básicamente el mismo concepto. El multiplexado por
división de frecuencia describe los campos que tratan tradicionalmente frecuencias
(como la radio y la televisión). El multiplexado compacto por división en longitudes
de onda se utiliza en campos que tradicionalmente hablan de longitudes de onda,
como las redes de ordenadores que utilizan sistemas de láser (que generan las
señales enviadas a través de cables de fibra óptica) y telecomunicaciones.
Existen otras variaciones como:
• Multiplexado por división en longitudes de onda ligeras (Coarse
wavelength Division Multiplexing o CWDM) que se utilizó a principios de los
años 80 para transportar señal de video (CATV) y utiliza menos canales de
información.
• Multiplexado compacto denso por división en longitudes de
onda (Dense Wavelength Division Multiplexing o DWDM), que es una técnica
de transmisión de señales a través de fibra óptica usando más canales de
información
En la transmisión digital, las señales se multiplexan comúnmente
usando multiplexado por división de tiempo (TDM), en la que las señales múltiples
son llevadas al mismo canal en espacios de tiempo alternados. Por ejemplo, TDM
se usa en enlaces SONET que solían ser uno de los pilares de las iniciativas WAN
y de conectividad a Internet.
El multiplexado por división en código (Code division multiplexing o CDM) utiliza
códigos de identificación para distinguir una señal de otra en un medio compartido.
Cada señal es asignada a una secuencia de bits que se combina con la señal
original para producir un nuevo flujo de datos codificados. Si un receptor conoce el
código puede recuperar la señal original con un proceso llamado dispreading. CDM
es ampliamente utilizado en la televisión digital y la radiodifusión, y en las redes
móviles. Cuando CDM permite múltiples señales de múltiples fuentes se llama
acceso múltiple por división de código o CDMA del inglés Code Division Multiple
Access.

• El multiplexado en copias de seguridad

Cuando las copias de seguridad de datos se hacen en unidades de cinta, suelen
ser lentas y, por esa razón, desde hace años las empresas utilizan el multiplexado
para acelerar las tareas de respaldo en esas cintas. Se encuentra disponible en la
mayoría de los paquetes de software de copia de seguridad profesionales. Lo que
hace es combinar múltiples flujos de datos de copias de seguridad en uno solo para
prevenir lo que se conoce como shoe-shining (vaivén de la cinta cada vez que se
interrumpe la copia), acortar los tiempos de backup y acelerar las copias de
seguridad.

• Multiplexado por división de frecuencia (FDM)

FDM es un esquema en el que se combinan numerosas señales para la transmisión
en una sola línea de comunicaciones o canal. Cada señal se le asigna una
frecuencia diferente (subcanal) dentro del canal principal.

• Multiplexado por división de tiempo (TDM)

TDM es un método para poner múltiples flujos de datos en una sola señal mediante
la separación de la señal en muchos segmentos, cada uno con una duración muy
corta. Cada flujo de datos individual se vuelve a montar en el extremo de recepción
basándose en el timing.

• Multiplexado compacto por división en longitudes de onda (WDM)

WDM es un método de combinación de múltiples señales en una sola fibra óptica a
través de portadoras ópticas de diferente longitud de onda, usando luz procedente
de un láser o un LED. Cada láser se modula mediante un conjunto independiente
de señales.

• Multiplexado compacto denso por división en longitudes de onda

(DWDM)
DWDM es una tecnología que pone los datos de diferentes fuentes juntos en una
fibra óptica, con cada señal transmitida al mismo tiempo en su propia longitud de
onda de luz independiente. Usando DWDM, hasta 80 (o incluso más) longitudes de
onda o canales de datos separados se puede multiplexar en un solo haz de luz
transmitido en una sola fibra óptica. Cada canal tiene una señal de multiplexado por
división de tiempo (TDM). En un sistema con cada canal llevando 2,5 Gbps, hasta
200 mil millones de bits se pueden entregar en un segundo por la fibra óptica.

• Multiplexado por división en longitudes de onda ligeras (CWDM)

CWDM es un método de combinación de múltiples señales en haces de láser de
diferentes longitudes de onda para la transmisión a través de cables de fibra óptica,
de manera que el número de canales es menor que en DWDM, pero mayor que
WDM.

• Multiplexado por división en código (CDM)

CDM utiliza códigos de identificación para diferenciar una señal de otra. Cada señal
es asignada a una secuencia de bits que se combina con la señal original para
producir un nuevo flujo de datos codificados.

• Acceso múltiple por división de código (CDMA)>

CDMA se refiere a cualquiera de los varios protocolos utilizados en las últimas
generaciones de comunicaciones inalámbricas. CDMA es una forma de
multiplexado, que permite a numerosas señales ocupar un solo canal de
transmisión, optimizando el uso de ancho de banda disponible. La tecnología se
utiliza en ultra alta frecuencia (UHF), sistemas de telefonía celular en las bandas de
800 MHz y 1,9 GHz.

DESMULTIPLEXOR
El demultiplexor es también un dispositivo con una entrada y varias líneas de salida.
Se utiliza para enviar una señal a uno de los muchos dispositivos. La principal
diferencia entre un multiplexor y un demultiplexor es que un multiplexor toma dos o
más señales y las codifica en un cable, mientras que un demultiplexor invierte lo
que hace el multiplexor.
En el campo de las telecomunicaciones el demultiplexor es un dispositivo que
puede recibir a través de un medio de transmisión compartido una señal compleja
multiplexada y separar las distintas señales integrantes de la misma
encaminándolas a las salidas correspondientes.
Un multiplexor o muestreador analógico es un dispositivo que permite conectar
varias señales analógicas, a una sola salida. El mismo consiste en un interruptor
selector controlado, como se muestra en la figura.

En electrónica digital, un demultiplexor es un circuito combinacional que tiene una

entrada de información de datos d y n entradas de control que sirven para
seleccionar una de las 2ⁿ salidas, por la que ha de salir el dato que presente en la
entrada.
Ventajas y Desventajas del Demux

Las ventajas del demultiplexor son las siguientes:

• Se utiliza un demultiplexor o Demux para dividir las señales mutuas en flujos

separados.
• La función de Demux es bastante opuesta a la de MUX.
• La transmisión de señales de audio o video necesita una combinación de Mux y
Demux.
• Demux se utiliza como decodificador dentro de los sistemas de seguridad de los
sectores bancarios.
• La eficiencia del sistema de comunicación se puede mejorar mediante la
combinación de Mux y Demux.

Las desventajas del demultiplexor son las siguientes:

• Puede ocurrir un desperdicio de ancho de banda

• Debido a la sincronización de las señales, pueden producirse retrasos.

Aplicaciones del Demultiplexor

Los demultiplexores se utilizan para conectar una sola fuente a múltiples destinos.
Estas aplicaciones son las siguientes:

• Sistema de Comunicación

Mux y demux se utilizan en los sistemas de comunicación para llevar a cabo el

proceso de transmisión de datos. Un demultiplexor recibe las señales de salida del
multiplexor y, en el extremo del receptor, las convierte de nuevo a la forma original.

• Unidad Lógica Aritmética

La salida de la Unidad Lógica Aritmética se alimenta como entrada al demultiplexor
y la salida del demultiplexor se conecta a varios registros. La salida de la Unidad
Lógica Aritmética se puede almacenar en varios registros.

• Convertidor de Serie a Paralelo

Este convertidor se utiliza para reconstruir datos en paralelo. En esta técnica, los
datos en serie se dan como entrada al demultiplexor a un intervalo regular, y se
conecta un contador al demultiplexor en la entrada de control para detectar la señal
de datos en la salida del demultiplexor. Cuando se almacenan todas las señales de
datos, la salida del demux se puede leer en paralelo.

Tipos de Demultiplexor
Los demultiplexores se clasifican en cuatro tipos:
• Demultiplexor 1 a 2 (1 línea seleccionada)
• Demultiplexor 1 a 4 (2 líneas seleccionadas)
• Demultiplexor 1 a 8 (3 líneas seleccionadas)
• Demultiplexor 1 a 16 (4 líneas seleccionadas)

Demultiplexor 1 a 4
El demultiplexor de 1 a 4 consta de 1 bit de entrada, 4 bits de salida y bits de control.
El diagrama del circuito del demultiplexor 1X4 se muestra a continuación.
El bit de entrada se considera como Datos D. Este bit de datos se transmite al bit
de datos de las líneas de salida, que depende del valor AB y de la entrada de control.
Cuando la entrada de control AB = 01, se permite la segunda puerta superior AND
esta permitida mientras que las puertas AND restantes están restringidas. Por lo
tanto, solo el bit de datos D se transmite a la salida y I1 = Datos.
Si el bit de datos D es bajo, la salida I1 es baja. SI el bit de datos D es alto, la salida
I1 es alta. El valor de la salida I1 depende del valor del bit de datos D, las salidas
restantes están en un estado bajo.
Si la entrada de control cambia a AB = 10, entonces todas las compuertas están
restringidas excepto la tercera compuerta AND desde la parte superior. Entonces,
el bit de datos D se transmite solo a la salida I2; y I2 = Datos. El mejor ejemplo de
demultiplexor 1X4 es el CI 74155.

Demultiplexor 1 a 8
El demultiplexor también se denomina distribuidor de datos, ya que requiere una
entrada, 3 líneas seleccionadas y 8 salidas. El demultiplexor toma una sola línea de
datos de entrada y luego la cambia a cualquiera de las líneas de salida. El diagrama
del circuito demultiplexor de 1 a 8 se muestra a continuación; utiliza 8 compuertas
AND para lograr la operación.

El bit de entrada se considera como dato D y se transmite a las líneas de salida.

Esto depende del valor de entrada de control del S0S1. Cuando S0S1 = 01, la
segunda compuerta superior I1 está habilitada, mientras que las compuertas AND
restantes están inhabilitadas, y el bit de datos se transmite a la salida dando I1 =
datos. Si D es bajo, I1 es bajo y si D es alto, I1 es alto. Entonces, el valor de
I1 depende del valor de D, y las salidas restantes están en estado bajo.

Demultiplexor 1 a 16
En esta sección, vamos a implementar el Demultiplexor 1×16 utilizando
Demultiplexores 1×8 y un Demultiplexor 1×2. Sabemos que el Demultiplexor de 1 a
8 tiene una sola entrada, tres líneas de selección y ocho salidas. Mientras que el
Demultiplexor de 1 a 16 tiene una sola entrada, cuatro líneas de selección y dieciséis
salidas.
Por lo tanto, necesitamos dos Demultiplexores 1×8 en la segunda etapa para
obtener las dieciséis salidas finales. Como el número de entradas en la segunda
etapa es dos, necesitamos un Demultiplexor 1×2 en la primera etapa para que las
salidas de la primera etapa sean las entradas de la segunda. La entrada de este
Demultiplexor 1×2 será la entrada general del Demultiplexor 1×16.
Dejemos que el Demultiplexor 1×16 tenga una entrada I, cuatro líneas de selección
s3, s2, s1 y s0 y salidas Y15 a Y0.
BIBLIOGRAFIA:

• https://www.universidadviu.com/es/actualidad/nuestros-expertos/aprende-conceptos-
acerca-del-
multiplexado#:~:text=El%20multiplexado%20es%20una%20forma,mediante%20un%20pro
ceso%20llamado%20demultiplexaci%C3%B3n.
• https://electronicaonline.net/electronica-digital/multiplexor-y-demultiplexor-tipos-y-sus-
diferencias/#:~:text=Aplicaciones%20del%20Demultiplexor,-
Los%20demultiplexores%20se&text=Mux%20y%20demux%20se%20utilizan,nuevo%20a%
20la%20forma%20original.
