SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION

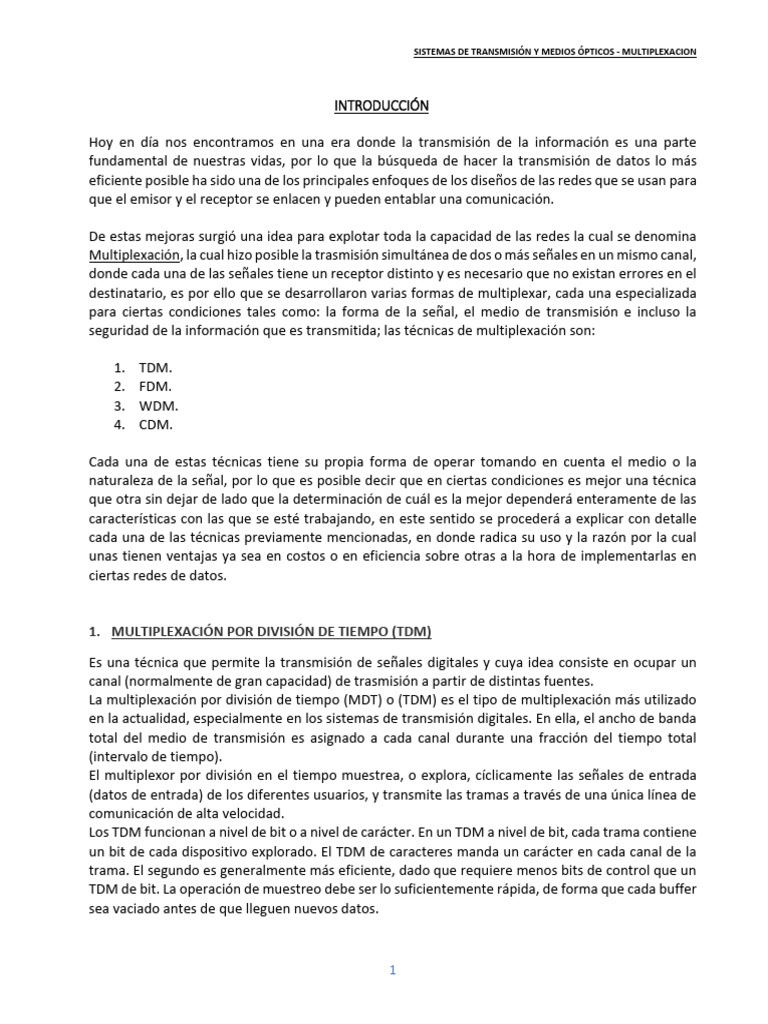

INTRODUCCIÓN

Hoy en día nos encontramos en una era donde la transmisión de la información es una parte
fundamental de nuestras vidas, por lo que la búsqueda de hacer la transmisión de datos lo más
eficiente posible ha sido una de los principales enfoques de los diseños de las redes que se usan para
que el emisor y el receptor se enlacen y pueden entablar una comunicación.

De estas mejoras surgió una idea para explotar toda la capacidad de las redes la cual se denomina
Multiplexación, la cual hizo posible la trasmisión simultánea de dos o más señales en un mismo canal,
donde cada una de las señales tiene un receptor distinto y es necesario que no existan errores en el
destinatario, es por ello que se desarrollaron varias formas de multiplexar, cada una especializada
para ciertas condiciones tales como: la forma de la señal, el medio de transmisión e incluso la
seguridad de la información que es transmitida; las técnicas de multiplexación son:

1. TDM.
2. FDM.
3. WDM.
4. CDM.

Cada una de estas técnicas tiene su propia forma de operar tomando en cuenta el medio o la
naturaleza de la señal, por lo que es posible decir que en ciertas condiciones es mejor una técnica
que otra sin dejar de lado que la determinación de cuál es la mejor dependerá enteramente de las
características con las que se esté trabajando, en este sentido se procederá a explicar con detalle
cada una de las técnicas previamente mencionadas, en donde radica su uso y la razón por la cual
unas tienen ventajas ya sea en costos o en eficiencia sobre otras a la hora de implementarlas en
ciertas redes de datos.

1. MULTIPLEXACIÓN POR DIVISIÓN DE TIEMPO (TDM)

Es una técnica que permite la transmisión de señales digitales y cuya idea consiste en ocupar un
canal (normalmente de gran capacidad) de trasmisión a partir de distintas fuentes.
La multiplexación por división de tiempo (MDT) o (TDM) es el tipo de multiplexación más utilizado
en la actualidad, especialmente en los sistemas de transmisión digitales. En ella, el ancho de banda
total del medio de transmisión es asignado a cada canal durante una fracción del tiempo total
(intervalo de tiempo).
El multiplexor por división en el tiempo muestrea, o explora, cíclicamente las señales de entrada
(datos de entrada) de los diferentes usuarios, y transmite las tramas a través de una única línea de
comunicación de alta velocidad.
Los TDM funcionan a nivel de bit o a nivel de carácter. En un TDM a nivel de bit, cada trama contiene
un bit de cada dispositivo explorado. El TDM de caracteres manda un carácter en cada canal de la
trama. El segundo es generalmente más eficiente, dado que requiere menos bits de control que un
TDM de bit. La operación de muestreo debe ser lo suficientemente rápida, de forma que cada buffer
sea vaciado antes de que lleguen nuevos datos.

1
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION

Uso en telefonía celular

Mediante el uso de TDMA se divide un único canal de frecuencia de radio en varias ranuras de tiempo
(seis en D-AMPS y PCS, ocho en GSM). A cada persona que hace una llamada se le asigna una ranura
de tiempo específica para la transmisión, lo que hace posible que varios usuarios utilicen un mismo
canal simultáneamente sin interferir entre sí. Existen varios estándares digitales basados en TDMA,
tal como TDMA D-AMPS (Digital-Advanced Mobile Phone System), TDMA D-AMPS-1900, PCS-1900
(Personal Communication Services), GSM (Global System for Mobile Communication, en el que se
emplea junto con saltos en frecuencia o frequency hopping), DCS-1800 (Digital Communications
System) y PDC (Personal Digital Cellular).

Características
• Se utiliza con modulaciones digitales.
• Tecnología simple y muy probada e implementada.
• Adecuada para la conmutación de paquetes.
• Requiere una sincronización estricta entre emisor y receptor.
• Requiere el Time advance.

Ventajas de TDM
• Esto usa unos enlaces solos
• Esto no requiere al portador preciso que empareja a ambo final de los enlaces.
• El uso de la capacidad es alto.
• Cada uno para ampliar el número de usuarios en un sistema en un coste bajo.
• No hay ninguna necesidad de incluir la identificación de la corriente de tráfico en cada paquete.

2
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION
Desventajas de TDM
• La sensibilidad frente a otro problema de usuario es alta
• El coste inicial es alto
• La complejidad técnica, es más
• El problema del ruido para la comunicación análoga tiene el mayor efecto.

El Acceso múltiple por división de tiempo (TDMA)

Es una de las herramientas de TDM que distribuye las unidades de información en ranuras alternas
de tiempo, proveyendo acceso múltiple a un reducido número de frecuencias.
También se podría decir que es un proceso digital que se puede aplicar cuando la capacidad de la
tasa de datos de la transmisión es mayor que la tasa de datos necesaria requerida por los dispositivos
emisores y receptores. En este caso, múltiples transmisiones pueden ocupar un único enlace
subdividiéndole y entrelazándose las porciones.
Esta técnica de multiplexación se emplea en infinidad de protocolos, sola o en combinación de otras,
pero en lenguaje popular se referirse al estándar D-AMPS de telefonía celular empleado en América.

CARACTERÍSTICAS:
• Se utiliza con modulaciones digitales.
• Tecnología simple y muy probada e implementada.
• Adecuada para la conmutación de paquetes.
• Requiere una sincronización estricta entre emisor y receptor.
• Requiere el Time avance.

CONCLUSIONES

• TDM busca optimizar el uso de un mismo canal de transmisión de datos con diferentes señales
utilizando la segmentación del tiempo.

• TDMA es más eficiente que TDM.

o En la vida práctica ningún canal transmite continuamente, y en el caso de TDM se reserva
automáticamente la porción de tiempo, llegando el momento en el cual hay canales por
los que no se trasmite ninguna información y otros canales esperan innecesariamente.
Mientras que TDMA sí asigna dinámicamente los intervalos de tiempo entre los
terminales activos y, por tanto, no se desaprovecha la capacidad de la línea durante los
tiempos de inactividad.

3
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION

• TDM es ampliamente utilizada en las compañías telefónicas actuales.

o Su utilización masiva radica en la capacidad de combinar varios protocolos y tipos de
señales en un solo enlace de transmisión, como la voz y datos.

• Una de las principales desventajas de TDM es el requerimiento estricto de una sincronización

entre emisor y receptor.

2. FDM (Multiplexación por división de frecuencias)

La multiplexación por división de frecuencias es una técnica analógica que se puede utilizar cuando
el ancho de banda de un enlace es mayor que la suma del ancho de banda de diferentes señales que
se van a transmitir.
La señal que se transmite a través del medio es analógica, aunque las señales de entrada pueden ser
analógicas o digitales. En el primer caso se utilizan las modulaciones AM, FM y PM para producir una
señal analógica centrada en la frecuencia deseada. En el caso de señales digitales se utilizan ASK,
FSK, PSK y DPSK.

¿CÓMO FUNCIONA?

Para multiplexar diversos canales juntos, primero se les debe de asignar a cada canal virtual un ancho
de banda lo suficientemente grande para que no interfieran con los demás y mantenerlos separados.
Después se eleva la frecuencia de cada canal original, cada uno en una cantidad diferente y ahora ya
se pueden combinar, ya que no hay dos canales que ocupen la misma posición del espectro.
Finalmente, para que las señales puedan cruzar por la línea de transmisión, primero deben pasar por
un proceso de desmultiplexión, para luego devolver las señales a su canal de origen con su respectiva
banda base que no es más que la señal original.

4
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION
PROCESO DE DESMULTIPLEXIÓN

VENTAJAS Y DESVENTAJAS

Ventajas de FDM
• Aquí el usuario puede ser añadido al sistema gracias al uso del modulador de transmisiones
y receptores.
• El sistema de FDM apoya el flujo de dúplex total de información que es requerido por la
mayor parte de la aplicación.
• Cuenta con menos problemas de ruido en la comunicación análoga.

Desventajas de FDM
• Su costo inicial es alto debido a que este puede incluir el cable entre los dos finales y los
conectores asociados a dicho cable.
• Un problema en un canal de usuario puede afectar a otros.
• Cada usuario requiere de una frecuencia precisa.

3. WDM DIVISIÓN DE LONGITUD

WDM División de longitud

Los primeros sistemas WDM aparecieron en torno a 1985 y combinaban tan sólo dos señales. Los
sistemas modernos pueden soportar hasta 160 señales y expandir un sistema de fibra de 10 Gb/s
hasta una capacidad total 25.6 Tb/s sobre un solo par de fibra.

¿Qué es?

En telecomunicaciones, la multiplexación por división de longitud de onda (WDM, del inglés

Wavelength Division Multiplexing) es una tecnología que permite transmitir varias señales

5
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION
independientes sobre una sola fibra óptica mediante portadoras ópticas de diferente longitud de
onda, usando luz procedente de un láser o un LED.

¿Cómo funciona?

Entender el funcionamiento de WDM no es para nada complicado. Se podrá notar que aparecen
muchas luces simultáneamente y que son de distinto color: roja, verde, amarilla, azul, entre otras.
Los colores se transmiten en conjunto y es posible mezclarlos. Éstos también se pueden separar
fácilmente con un dispositivo prisma (dispositivo de uso común). La tecnología WDM se asemeja a
la del prisma en el principio de funcionamiento. Un sistema WDM requiere de un multiplexor en el
transmisor para unir las diversas señales y un demultiplexor el receptor para separarlas, como se
indica en la siguiente imagen.
Si se dispone del tipo de fibra adecuado, es posible que un dispositivo haga ambas cosas
simultáneamente y que funcione como un multiplexor de gota (add-drop multiplexer).

6
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION

En la siguiente imagen da una visión conceptual de un multiplexador y demultiplexador WDM.

Bandas de luz muy estrechas de distintas fuentes se combinan para conseguir una banda de luz mas
ancha. En el receptor, las señales son separadas por el demultiplexor.

TECNOLOGIAS DE DISPOSITIVOS DE FIBRA OPTICA WDM

Los dispositivos WDM son los siguientes:

1. Fuentes láser
• El diodo láser es un dispositivo semiconductor similar a los diodos LED pero que bajo las
condiciones adecuadas emite luz láser. A veces se los denomina diodos láser de inyección.

7
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION
2. Láser Fabry-Perot
• Funciona en la segunda y tercera ventana, en conexiones de corta y media distancia.
• Ancho espectral: 3-20 nm

3. Conectores
• ST (Straight Tip): Mecanismo de sujeción en forma de bayoneta que fija la conexión al dar
un cuarto de vuelta.
• SC (Subscription Channel): Es de encaje directo de tipo “Push Pull”.
• LC (Lucent Connector): Tiene un tamaño pequeño para aplicaciones de lata intensidad,
incorpora un único mecanismo de cierre generando estabilidad en el sistema de montaje.
4. Aisladores
• Dispositivo pasivo que permite la transmisión en una sola dirección. Se utiliza
generalmente después de un láser o un amplificador para evitar que señales relejadas
afecten el rendimiento del sistema.

5. Aisladores Ópticos
• Cumplen la función de un diodo.
o Alta atenuación > 50 dB
o Baja inserción de perdidas < 0.7 dB

6. Circuladores
• Basados en aisladores. Se utilizan principalmente en aplicaciones Add/Drop.
• También para separar señales de propagación > 50 dB.

7. Filtros Ópticos
• Permiten seleccionar una o varias longitudes de onda de portadora (canales). Existen
filtros sintonizables y fijos, los cuales requieren de un mecanismo de selección de longitud
de onda.
• Multiplexores y Demutiplexores

VENTAJAS DE WDM

• Permite la transmisión simultánea de señales a diferentes longitudes de onda sobre la

misma fibra
• Aumenta el ancho de banda
• Solución económica para alcanzar capacidades muy altas
• Permite alcanzar con amplificadores distancias muy altas (Cientos de kilómetros).

WDM puede ser de dos tipos:

• Densa (DWDM, ‘Dense’ WDM): Muchas longitudes de onda y larga distancia.

• Ligera (CWDM ‘Coarse’ WDM): Pocas longitudes de onda y entornos metropolitanos.

8
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION
DWDM

Es un método de multiplexación muy similar a la Multiplexación por división de frecuencia que se

utiliza en medios de transmisión electromagnéticos. Varias señales portadoras (ópticas) se
transmiten por una única fibra óptica utilizando distintas longitudes de onda de un haz de laser en
cada una de ellas. Cada portadora óptica forma un canal óptico que podrá ser tratado
independientemente del resto de canales que comparten el medio (fibra óptica) y contener
diferente tipo de tráfico.

CWDM

El multiplexado por división aproximada de longitud de onda (CWDM) se utilizó a principios de los
años 80 para transportar señal de video (CATV) en conductores de fibra multimodo.
Permite el uso de un hilo de la fibra de dos hilos para admitir varias topologías de red y velocidades
de datos a fin de aumentar exponencialmente la capacidad de agregar nuevos clientes sin necesidad
de tender un nuevo cacle de fibra óptica entre sitios.

DWDM
· Definida por frecuencias.
· Transmisiones de larga distancia.
· Frecuencias angostas.
· Longitudes de onda compactadas.
· Se requieren láseres de precisión para
mantener los canales dentro del
objetivo.
· Divide el espectro en pequeñas partes.
· Se puede utilizar señal lumínica
amplificada.
CWDM
· Definida por longitudes de onda.
· Comunicaciones de corto alcance (50 a
80 km).
· Utiliza frecuencias de amplio espectro.
· Las longitudes de onda se diseminan.
· Es posible la desviación de longitudes de
onda.
· Divide el espectro en grandes trozos.
· La señal lumínica no está amplificada.

4. Multiplexación por división de código (CDM)

¿QUÉ ES?
Es un término genérico para varios métodos de Multiplexación o control de acceso al medio basado
en la tecnología de espectro expandido.
La traducción del inglés spread spectrum se hace con distintos adjetivos según las fuentes; pueden
emplearse indistintamente espectro ensanchado, expandido, difuso o disperso para referirse en
todos los casos al mismo concepto.
Habitualmente se emplea en comunicaciones inalámbricas (por radiofrecuencia), aunque también
puede usarse en sistemas de fibra óptica o de cable.

9
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION

• El esquema de espectro expandido constituye una forma de codificación cada vez más importante
en comunicaciones inalámbricas. Esta técnica no se puede encuadrar dentro de las técnicas de
modulación y codificación definidas. Puesto que puede utilizarse para transmitir tanto datos
analógicos como digitales, haciendo uso de una señal analógica.
• La técnica de espectro expandido fue originalmente desarrollada con objetivos militares y de
inteligencia.
• La idea esencial subyacente en este tipo de esquema es la expansión de la señal de información en
un ancho de banda superior con objeto de dificultar las interferencias y la intercepción.
• La primera variante de espectro expandido desarrollada fuera denominada por salto de frecuencias.
• Una forma más reciente de espectro expandido Es la de secuencia directa.
• Ambas variantes se utilizan en numerosos estándares y productos en comunicaciones inalámbricas.

CARACTERÍSTICAS

Los módulos CDM (datos, voz e imágenes) cumplen las necesidades digitales de Internet banda
ancha, teléfono IP, TV por satélite, seguridad, CATV y otros servicios necesarios en una residencia o
pequeña oficina, trayendo beneficios como:

• Organización y flexibilidad;
• Concepción compacta optimizando los espacios en las instalaciones;
• Rapidez y facilidad en las instalaciones; No necesita herramientas especiales;
• Posibilita configuración de acuerdo con las necesidades actuáis y futuras;

Ventajas

• En CDM, la señal que se va a transmitir se propaga a través del amplio ancho de banda
debido a la propagación.
• Como la información transmitida está por debajo del nivel de ruido, es difícil inmiscuirse
en el espectro CDM
• Las redes CDM pueden interoperar con otras redes celulares como GSM / LTE.

Desventajas

• En CDM, los suscriptores móviles utilizan códigos ortogonales.

10
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION
• Se necesita sincronización del código de precisión para recuperar la señal de banda base
original.
• CDM usa transferencia suave. Este procedimiento es más complejo en comparación con
el tipo de transferencia dura.

APLICACIÓN

Desarrollado para el cableado estructural residencial, para tráfico de voz y sistemas de seguridad,
según los requisitos de las normas ANSI/TIA/EIA-570-B (Residencial de Telecomunicaciones
Infraestructura Estándar) y ANSI/TIA/EIA-568B.2 (Balance Twisted Pair Cabling Componentes) con la
función de distribución y control de los recursos de telefonía.

Conclusión

El proceso de multiplicación por división de código (CDM) es una estrategia implementada desde
hace algunos años que se ha convertido en una de las más eficaces para la transmisión de datos e
información.
11
 SISTEMAS DE TRANSMISIÓN Y MEDIOS ÓPTICOS - MULTIPLEXACION
Este proceso ha sido generado a partir de lo visto anteriormente, gracias a que podemos utilizarlos
de forma inalámbrica y alámbrica se ha vuelto de los más utilizados para la recepción envió de datos,
ya que se propaga a través de un ancho de banda que nos permite una mayor velocidad y eficiencia
de transmisión aun incluso por debajo del nivel de ruido. Así también, su fácil instalación ya que no
requiere de herramientas especiales.

12
