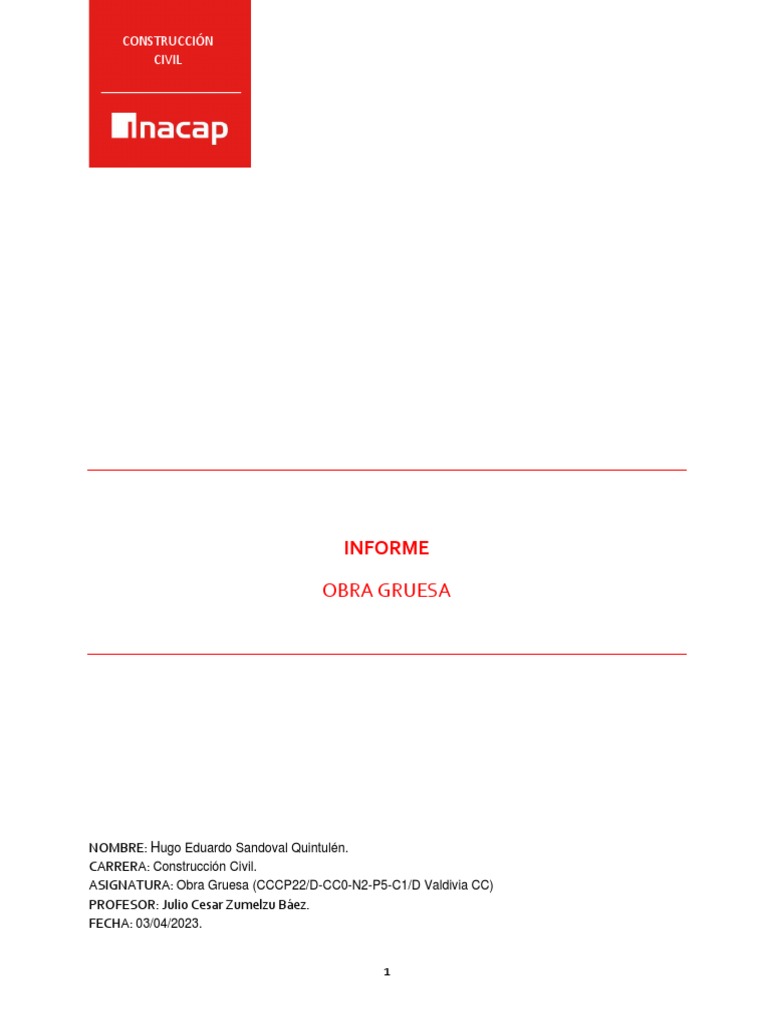

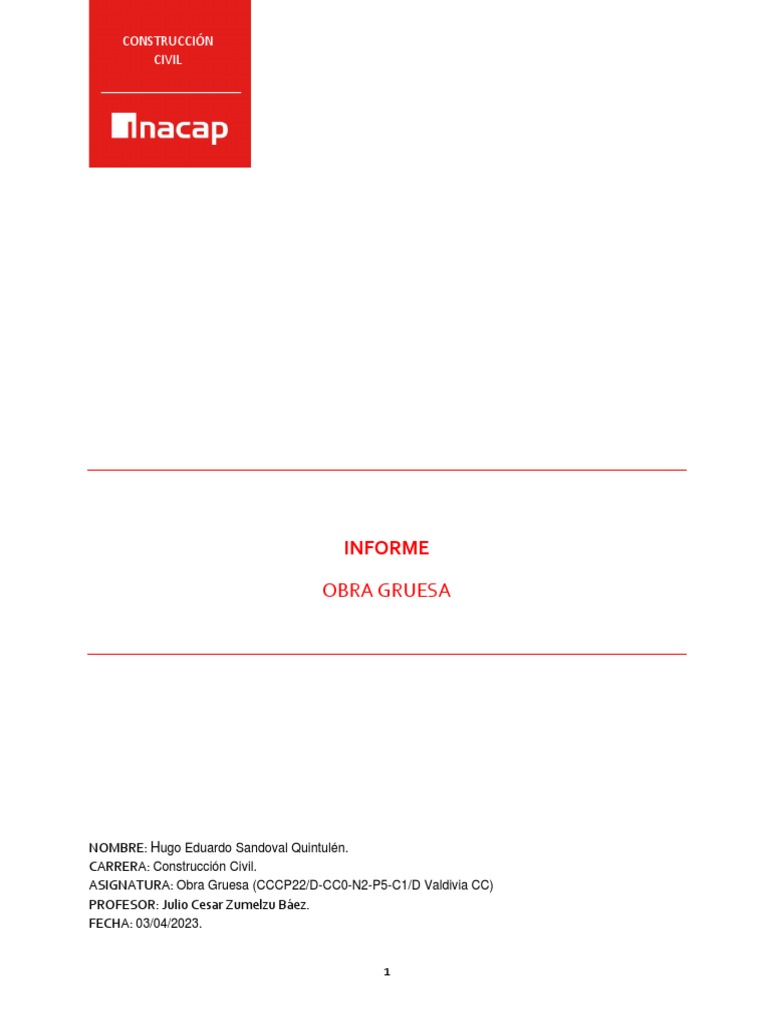

CONSTRUCCIÓN

CIVIL

INFORME

OBRA GRUESA

NOMBRE: Hugo Eduardo Sandoval Quintulén.

CARRERA: Construcción Civil.
ASIGNATURA: Obra Gruesa (CCCP22/D-CC0-N2-P5-C1/D Valdivia CC)
PROFESOR: Julio Cesar Zumelzu Báez.
FECHA: 03/04/2023.

1
1 Índice

Portada…………………………………………………………………………………………………………..1

Indice, Objetivos y Introducción………………………………………………………………………………2

Esquema………………………………………………………………………………………………………..3

Descripción de cargos……………………………………………………………………………….………..4

2 Objetivos

1. Reconoce jerarquías y funciones del personal de obra en diversos proyectos de construcción, de

acuerdo con el tipo de organización.
2. Elabora cartillas de control de los procesos constructivos de las obras preliminares y obra gruesa,
en base a planos, especificaciones técnicas, documentos del proyecto.
3. Distingue los diversos elementos de protección personal, considerando los diferentes tipos de
proyectos de construcción y las normativas medioambientales.
4. Verifica la correcta ejecución de las partidas en obra, de acuerdo con la información contenida en
los planos del proyecto de edificación.
5. Asigna recursos a las actividades constructivas para la materialización de las partidas de obra
gruesa y obras preliminares, según tipo de proyecto, requerimientos del mandante e imprevistos.
6. Controla insumos, avances y recursos en obra gruesa y obras preliminares, considerando la
planificación del proyecto y requerimientos de la obra.

3 Introducción

En el siguiente informe se dará a conocer un esquema con cargos de una construcción, sus
correspondientes definiciones, veremos las ejecuciones de una Obra Preliminar y 3 de Obra
gruesa que lo daremos a conocer es diferentes cartillas dando un total de 4 cartillas, mostraremos
los pasos de cada partida con su ejecución correcta, materiales y herramientas, y como no menos
importante el sistema de seguridad en cada partida del trabajador.
4 ESQUEMA DE CARGOS DE UNA OBRA:

ADM. OBRA

ADMINISTRADOR
CLIENTE
PROVADO
AUTO CONTROL SEGURIDAD

INSPECTOR
TECNICO DE LA GUARDIAS
OBRA

AUTO CONTROL BODEGA

ADMINITRADOR
DE BODEGA

JEFE DE OBRA

CAPATAZ CAPATAZ CAPATAZ CAPATAZ

EXCAVACIONES FUNDACIONES ENFIERRADURA MOLDAJE

CUADRILLA 1 CUADRILLA 2 CUADRILLA 3 CUADRILLA 4

MAESTRO MAESTRO MAESTRO MAESTRO

AYUDANTE AYUDANTE AYUDANTE AYUDANTE

ALBAÑIL ALBAÑIL ALBAÑIL ALBAÑIL

Descripción de los cargos:

ADM. DE LA OBRA: El administrador de obra es aquella persona que realiza funciones propias de
administración y control económico en empresas del sector de la construcción, y más concretamente en una
o varias obras que una empresa constructora esté llevando a cabo.

SEGURIDAD: La seguridad en la construcción es la disciplina preventiva que se va a encargar de estudiar

todos los riesgos, peligros y condiciones materiales relacionadas con el trabajo

BODEGA: Una bodega en obras de construcción registra los ingresos y salidas de los insumos, en algunos
casos puede definir stocks mínimos dependiendo de la necesidad de cada obra.

AUTOCONTROL: El Sistema de Autocontrol busca asegurar que las unidades de obra, se realicen
cumpliendo con los requisitos establecidos en las especificaciones técnicas, planos del proyecto y la
normativa vigente.

JEFE DE OBRA: Es el encargado de planificar, dirigir, controlar y evaluar dichos proyectos arquitectónicos
desde el momento de su concepción, hasta su finalización.

CAPATACES: Dirigir y supervisar los diversos oficios dedicados a labores de construcción, reparación y
mantenimiento de edificaciones. Solicitar los materiales, equipo, herramientas y mano de obra que la
ejecución del trabajo requiera.

MAESTRO: Realiza la obra de acuerdo con las especificaciones técnicas, calidad y tiempos acordados con
la constructora.

AYUDANTE: Un asistente de maestro ayuda al maestro en la planificación y presentación del temario y

ayuda a los alumnos en su aprendizaje.

ALBAÑIL: Se denomina albañil al profesional de la construcción encargado de colocar y unir ladrillos, piedra
pre-cortada, bloques de cemento y otro tipo de bloques de construcción.
Tabla 1: Radier

Pasos Materiales Y Herramientas

Figura 1: Radier de casa. Figura 2: Materiales y
herramientas

Fuente: Maestro de obra (2020) Fuente: daswell (2022)

1.Medir Perímetro: 1. Flexómetro (Metro o Huincha
Para empezar a aprender a cómo hacer un radier, primero debes para medir).
definir la medida que tendrá el radier. En este caso, de 6 x 2 m. 3. Trazador de línea de albañil.
Ayudarse de tablas para comprobar que la medida sea la misma en
todos sus lados.

2. Nivelar El Suelo: 1. Manguera.

- Determinar el desnivel que se le va a dar al piso para que el agua 2. Agua.
pueda escurrir. En este caso, se hará una pendiente de 1 cm por
cada metro. Es decir, 2 centímetros de pendiente en total, a lo ancho.
- Hacer una marca a cualquier altura en el muro. En este caso, 45
cms.
- Llenar con agua una manguera transparente que tenga el largo
suficiente para alcanzar distintos puntos del radier. Hay que tener
cuidado que no se rebalse y que no tenga burbujas.
- Hacer coincidir el nivel del agua con la marca que se ha realizado
previamente en el muro, mientras una segunda persona sujeta el
otro extremo de la manguera donde se quiera hacer la otra marca.
- Se hace coincidir el nivel del agua en ambos puntos y se deja
estabilizar. Para lograr esto se puede mover la manguera o dejar
entrar aire.
- Cuando se ha estabilizado el nivel del agua, se realiza la marca en
el segundo punto que será exacta y equivalente a la medida que está
en la primera marca, es decir, 45 cms. Pero como queremos que
quede un desnivel de 2 cms, se marca a los 43 cms en las estacas.
- La nivelación natural que busca el agua ayuda a conseguir con
exactitud la misma altura en todos lados.

3. Rebajar El Suelo: 1. Picota.

-El radier será de 10 cms de altura. Para eso, hay que rebajar el 2. Pala.
suelo 20 cms. 3. Carretilla.
-Hacer esto ayudándose de una picota, y partiendo por la parte en
que hay que sacar más tierra. Es decir, aquella donde están los 43
cms de altura.
4. Echar La Gravilla: 1. Rastrillo.
- Esparcir la gravilla ayudándose de un rastrillo.
- Mojar luego, para que se asiente el suelo y después se pueda
apisonar.
 5. Aplanar (Apisonar): 1. Máquina para compactar o un
- Con la ayuda de la máquina para compactar, ir apisonando la tronco casero con un astil para
gravilla. aplanar.
- Verificar que el suelo siga nivelado.

6. Enmarcar Espacio Del Raider: 1. Tablas para enmarcar.

- Se necesita un borde de tablas, que dé la línea y el nivel hasta 2. Clavos y martillo.
donde se va a encementar. Es lo que contiene el cemento que se va
a poner.
- Hacer una zanja para poner las tablas y que queden a nivel.
Todavía no poner la tabla que va en el muro de la casa.
-Después, si es necesario, volver a apisonar la gravilla que se haya
desordenado.

7. Primera Malla Acma: 1. Alicate.

-Cortar la malla a la medida exacta. 2. Cortadora eléctrica.
-Dejarla sobre la gravilla, y presionar suavemente.
-Es una malla de fierro, que da a la estructura un mayor soporte de
carga vertical. Es decir, hace que el radier soporte más peso.
Además, mantiene el bloque de cemento compacto. -Evita que se
dilate por el calor, y que se contraiga debido al frío.
8. Echar El Concreto: 1. Carretilla.
-Mojar el terreno. 2. Pala.
-Echar 5 cms de concreto.
-Con la ayuda de la carretilla, esparcir la mezcla sobre la gravilla y
la malla acma.
-Poner una segunda malla.
-Luego, poner los otros 5 cms de concreto.
9. Nivelar El Cemento: 1. Tablas.
-Poner la tabla que cierre el cajón. Es decir, el otro larguero.
-Luego con la ayuda de otra tabla, ir deslizándola de canto de lado a
lado, de manera horizontal, para que se empareje el hormigón.
-Esparcir lo que va sobrando.
10. Afinar: 1. Pala.
-Hacer una mezcla de cemento con arena fina. -Con esto, ir tapando
los hoyos e irregularidades.
-Esparcir ayudándose de un platacho y una espátula. Nivelar con el
mismo sistema de deslizar una tabla de lado a lado.
Para afinar más aún el trabajo, se puede utilizar la pulidora de radier.
FIRMAS:
Capataz: jefe de Obra:

Administrador de la obra: Inspector Técnico de la Obra:

Fuente: YouTube.
Tabla 2: Envigado Entrepisos.

Pasos Materiales Y Herramientas

Figura 3: Estructura de envigado de entrepisos. Figura 4: Materiales Y herramientas.

Fuente: T.E.C. Construcción de la casa (2017). Fuente: Herramientas de trabajo (2018).

Paso 1: Hacer un diagrama con la ubicación del Materiales:
envigado.
1. Viga cabecera, Viga, Cadeneta, Clavos,
Martillo, flexómetro, escuadra (para
construcción), Serrucho eléctrico o normal.

Paso 2: Trazar la ubicación de las vigas y Equipos De Seguridad:

cadenetas, para que calcen con los tableros -Guantes, casco, botas de seguridad, lentes de
estructurales. seguridad, pantalones y poleras adecuado al
trabajo.
Paso 3: Instalar la pieza de apoyo.
Paso 4: Cortar y fijar las vigas.
Paso 5: Cortar y fijar las cadenetas.
Paso 6: Fijar los tableros o revestimiento.
Deben quedar siempre atravesados respecto a las
vigas.

Paso 7: Instalar el encintado de cielo por el lado

inferior.

Paso 8.: Colocar la aislación termoacústica.

Paso 9: Colocar el revestimiento de cielo.

FIRMAS:

Capataz: jefe de Obra:

Administrador de la obra: Inspector Técnico de la Obra:

ITEM 1. Obra Preliminar.

Tabla 3: Retiro de Excedentes.

ITEM 2. Obra Gruesa.
Tabla 4 (La tabla se dividirá en 3 tablas): Estructura de Tabique.
Pasos
Figura 5: Estructura De Tabiquería.
Fuente: Topwood (2020)
Paso 1: En primer lugar, tomaremos las
medidas del hueco que vamos a cubrir con la
ayuda de un flexómetro y las
transportaremos a los listones de madera.
Paso 2: Sujetamos las piezas a la mesa de
trabajo con unas mordazas y las cortamos a
medida con la sierra de calar y una hoja para
madera.
Paso 3: Después de marcar los puntos de
fijación en los listones, perforamos unos
orificios con el taladro provisto de una broca
para madera del mismo diámetro que los
tirafondos que vamos a emplear.
Paso 4: Presentamos el listón superior en la
viga y la fijamos con unos tirafondos. Para
realizar este trabajo, tendremos que
sustituir la broca por una punta adecuada
para atornillar.
Paso 5: A continuación, colocamos el listón
lateral en su posición. Hacemos unos
orificios en la pared con el taladro y una
broca para hormigón, en nuestro caso de 8
mm e insertamos unos tacos de nylon del
mismo diámetro.
Después, fijamos la pieza a la pared con unos
tirafondos y con un nivel de burbujas
comprobamos que está a plomada.
Paso 6: Colocamos también el listón que
hará de base. Realizamos unos agujeros en
el suelo que, en este caso es de gres
porcelánico, con el taladro y una broca de
widia.
Paso 7: Con la ayuda de un martillo,
introducimos unos tacos de nylon en los
orificios.
Paso 8: Presentamos la pieza de madera en el
suelo y la fijamos con unos tirafondos.
Paso 9: En la parte superior del otro lateral
pondremos otro listón de madera de pino, que lo
cortaremos a la altura donde terminará la puerta
que colocaremos posteriormente.
Paso 10: Ponemos el listón horizontal bien
alineado y terminamos de montar la estructura de
madera, fijando el otro listón vertical.
Paso 11: Después cortaremos los paneles de DM a
la medida que necesitemos para forrar la
estructura de madera.
(Tomamos bien las medidas, las transportamos al
tablero y cortamos las piezas necesarias con la
sierra de calar y una hoja para cortes rectos y
limpios en madera.
Para realizar los cortes emplearemos un listón de
madera bien recto a modo de guía).
Paso 12: Para fijar los tableros aplicaremos
adhesivo de montaje en los listones del bastidor.
(Este producto de gran agarre inicial es ideal para
muchos trabajos de bricolaje, pero es necesario
que una de las superficies sea porosa).
Paso 13: A continuación, presentamos los paneles
en su posición y los presionamos para que se
adhieran bien a los listones.
(Colocaremos dos piezas a cada lado de la
estructura de madera).
Paso 14: Para reforzar la unión, sujetaremos
provisionalmente los paneles al bastidor con unas
mordazas, empleando unas piezas de madera para
no dañar el DM. Cuando el adhesivo se seque, las
retiramos.
Paso 15: Ahora rellenaremos las juntas de unión con una masa Materiales Y Herramientas
flexible para este tipo de trabajo. Figura 6: Materiales Y Herramientas
(Gracias al aplicador de este producto podremos dar la masa en
las llagas fácilmente, obteniendo un acabado liso y profesional).
Paso 16: Cuando el producto se haya secado, aplicamos una
imprimación selladora para tapar el poro del DM y facilitar el
agarre del esmalte. Nos protegemos las manos con unos guantes
de látex.
Paso 17: Dejamos que la imprimación se seque y repasamos bien
toda la superficie de DM con una lijadora con forma delta Fuente: Herramientas De Trabajo (2018)
provista de una hoja de grano fino. Materiales:
(Después, retiramos el polvo que se haya podido producir al lijar). -Listón de madera de pino 60 x 45.
Paso 18: Damos dos manos de esmalte laca satinada del mismo -Tablero de DM de 10 mm de grosor.
color que las paredes de las dos estancias que hemos dividido -Adhesivo de montaje.
con el tabique, siguiendo en todo momento las indicaciones del -Tirafondos de 5 x 90 mm.
-Tacos de Ø 8 mm.
fabricante. -Imprimación selladora.
Comenzaremos recortando los ángulos y las zonas de unión con -Esmalte.
la ayuda de una brocha. -Sellador de juntas.
Paso 19: Continuaremos esmaltando el resto de la superficie con Herramientas (Básicas):
un rodillo antigoteo de pelo corto. -Sierra de calar.
Dejamos que la pintura se seque completamente y damos una -Hoja para madera.
-Taladro atornillador percutor.
segunda mano para obtener un acabado perfecto. -Broca para pared de Ø 8 mm.
Paso 20: Terminaremos el trabajo colocando unos zócalos que en -Rodillo.
nuestro caso serán cerámicos, como el suelo de nuestras dos -Cubeta.
estancias. Equipos De Seguridad:
Aplicaremos adhesivo de montaje en la parte posterior de las -Guantes, casco, botas de seguridad, lentes de
seguridad, pantalones y poleras adecuado al
piezas y las pondremos en la pared, presionándolas para que se
trabajo.
adhieran adecuadamente.
Paso 21: De este modo tan sencillo, habremos colocado el
tabique de madera que hemos hecho en la zona de paso entre el
recibidor y la cocina, dejando un hueco entre éste y el murete de
vidrio que levantamos en un apartado anterior, para poder
colocar una puerta con su marco.

FIRMAS:
Capataz: jefe de Obra:

Administrador de la obra: Inspector Técnico de la Obra:

Tabla 5: Encamisado

Pasos Materiales Y Herramientas

Figura: encamisado de tabique Figura: Materiales Y Herramientas

Fuente: Herramientas De Trabajo (2018)

Fuente: Hogarmania (2018)
Paso 1: Medir la altura de tabique. Materiales Y Herramientas:
-Planchas de terciado. Placas de corcho,
partillos, clavos o tornillos, martillo, flexómetro.
Paso 2: Instalar aislación térmica como lana de Equipos De Seguridad:
vidrio. -Guantes, casco, botas de seguridad, lentes de
seguridad, pantalones y poleras adecuado al
trabajo.
Paso 3: Medir y cortar las planchas de terciado
.
Paso 5: Dejar espacio para las salidas de
corrientes.
Paso 7: Instalar las planchas de terciado.

Paso 8: Instalar las placas de corcho en el

techo con sus medidas correspondientes.
Tabla 6: Pilares aislados.

Pasos Materiales Y Herramientas

Figura 7: Pilar aislado (Madera). Figura 8: Materiales Y Herramientas.

Fuente: Herramientas De Trabajo (2018)

Fuente: Taller Karuna, (2015)
Paso 1: Medir los pilares, que su altura este
acorde al plano, (tener en cuenta el espacio del
tirante).
Materiales Y Herramientas
-Pilares de madera hechos, Escuadra, Escuadra,
Lápiz, Flexómetro, Serrucho eléctrico y normal,
Tornillos, Taladro, etc.

Paso 2: Realizar el hoyo para el soporte del pilar. Equipos De Seguridad:

-Guantes, casco, botas de seguridad, lentes de
seguridad, pantalones y poleras adecuado al
trabajo.
Paso 3: Marcar la medida exacta y rectarle los 15
cm, del apoyo del tirante.

Paso 4: Realizar el corte con sus medidas

correspondientes, además el corte para la
lengueta del soporte de metal del pilar.

Paso 5: Conectar la base de anclaje para el pilar

de madera, con los tornillos.

Paso 6: Parar el pilar en el agujero.

Paso 7: Rellenar el agujero con cemento.

Paso 8: Pintar el pilar aislado, con pintura térmica

y anti-termitas.
FIRMAS:
Capataz: jefe de Obra:

Administrador de la obra: Inspector Técnico de la Obra:

Conclusión
En conclusión, en el informe dimos a conocer las cartillas y un esquema de los diferentes cargos,
de mayor capacidad a menor capacidad, definimos algunos cargos, y pudimos elaborar con éxito
las cartillas que teníamos que cumplir sobre una Obra Preliminar y 3 de Obra Gruesa.

5 Referencias
ARAUCO. (5 de Octubre de 2022). Instalación de Revestimiento Arauco Melamina Ranurada, por el
Carpintero del Desierto. Obtenido de YouTube: https://www.youtube.com/watch?v=_pIwTM-k75w

El taller de Johny's. (26 de agosto de 2019). Como hacer entrepiso de madera o altillo tutorial super FACIL
how to make a wooden loft. Obtenido de YouTube:
https://www.youtube.com/watch?v=XIOI_hjY5UU

Ke Obra. (23 de Julio de 2019). ¿Qué va primero? Pasos para construir una casa. Obtenido de Google:
https://keobra.com/que-va-primero-pasos-para-construir-una-casa

Leonardo Paredes. (26 de Julio de 2020). ¿Cómo construir un tabique? Obtenido de YouTube:
https://www.youtube.com/watch?v=DYnPooJxfaI

Roberto Steger Merino. (5 de Octubre de 2020). 8 Aprende como construir tu casa paso a paso. Radier
casa. Obtenido de YouTube: https://www.youtube.com/watch?v=6Z7e7R09RDo
