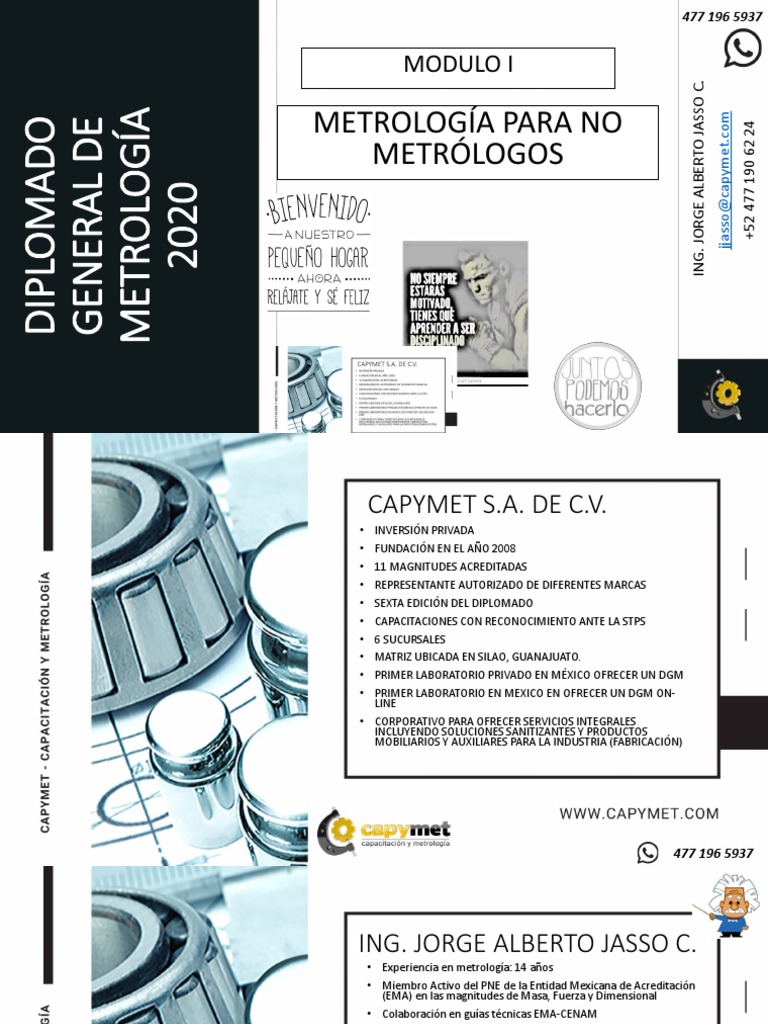

DIPLOMADO

GENERAL DE
METROLOGÍA
2020
MODULO I

METRÓLOGOS
METROLOGÍA PARA NO

ING. JORGE ALBERTO JASSO C.

jjasso@capymet.com
+52 477 190 62 24
477 196 5937
 CAPYMET S.A. DE C.V.
• INVERSIÓN PRIVADA
• FUNDACIÓN EN EL AÑO 2008
• 11 MAGNITUDES ACREDITADAS
• REPRESENTANTE AUTORIZADO DE DIFERENTES MARCAS
• SEXTA EDICIÓN DEL DIPLOMADO
• CAPACITACIONES CON RECONOCIMIENTO ANTE LA STPS
• 6 SUCURSALES
• MATRIZ UBICADA EN SILAO, GUANAJUATO.
• PRIMER LABORATORIO PRIVADO EN MÉXICO OFRECER UN DGM
• PRIMER LABORATORIO EN MEXICO EN OFRECER UN DGM ON-
LINE
• CORPORATIVO PARA OFRECER SERVICIOS INTEGRALES
INCLUYENDO SOLUCIONES SANITIZANTES Y PRODUCTOS
MOBILIARIOS Y AUXILIARES PARA LA INDUSTRIA (FABRICACIÓN)

477 196 5937

ING. JORGE ALBERTO JASSO C.
• Experiencia en metrología: 14 años
• Miembro Activo del PNE de la Entidad Mexicana de Acreditación
(EMA) en las magnitudes de Masa, Fuerza y Dimensional
• Colaboración en guías técnicas EMA-CENAM
• Participación en adaptación de normas técnicas IMNC
• Participación en subcomité Nacional de Fuerza y Par Torsional
• Acreditación de varios laboratorio como responsable técnico
bajo la norma ISO 17025
• Desarrollo y administracion de SGC para varios laboratorios
acreditados
• Capacitador con reconocimiento ante la STPS
• Participación en foros de estrategias de medición, metrología y
sistemas de aseguramiento de calidad a nivel nacional e
internacional.
• Responsable de Ventas

477 196 5937

DIPLOMADO GENERAL DE
METROLOGÍA 2020
METROLOGÍA PARA NO
METROLOGOS
- Programa
- Expectativas
aprovechamiento.
PROTOCOLO DE APERTURA

- Herramientas para un mejor

JORGE ALBERTO JASSO C.

jjasso@capymet.com
477 196 5937
 OBJETIVO
DIPLOMADO GENERAL DE Que el participante conozca los

METROLOGÍA PARA NO
METROLOGÍA 2020 antecedentes, conceptos,
definiciones, uso, aplicación,

JORGE ALBERTO JASSO C.

jjasso@capymet.com
importancia y reglas de escritura
METROLOGOS de la metrología de conceptos
que declara el VIM y la
normativa correspondiente
complementándolos con
ejercicios prácticos y dinámicas.

477 196 5937

 477 196 5937
EVALUACIÓN INICIAL

La siguiente evaluación es solo diagnostico no tiene ningún Valor, tienes

3 minutos para resolverla respondiendo verdadero o falso
a) Todo equipo que tiene un certificado de calibración asegura una medición confiable
b) Un laboratorio certificado asegura la competencia técnica de las calibraciones que
realiza
c) Todo equipo nuevo debe ser calibrado antes de su uso
d) En una calibración se evalúa la exactitud y la precisión de un instrumento
e) El mensurando es el patrón que se utiliza para una calibración
f) La resolución de un instrumento de medida es igual que la indicación del equipos
g) Todo equipo de medición debe ser calibrado cada 6 meses
h) Un laboratorio móvil es aquel que realiza servicios en sitio
i) La tolerancia de un equipo siempre es bidireccional
j) La fecha en un certificado de calibración se expresa en el siguiente orden: DIA-AÑO-MES
 477 196 5937

Metrología
(Metron/logos)
Es la ciencia de las mediciones y su aplicaciones
(VIM)
Ciencia que tiene por objeto el estudio de los
sistemas de pesas y medidas (RAE)

YO SOY
METROLOGO??
 MEDICIÓN
477 196 5937

INFLUIRA EN NUESTRO ESTADO DE ANIMO??

Proceso que consiste en obtener, EXPERIMENTALMENTE
uno o varios valores que pueden atribuirse
RAZONABLEMENTE a una magnitud

POR QUE MEDIMOS??

 477 196 5937

La metrología existe desde

que el ser humano comenzó
a servirse de la Naturaleza.
 477 196 5937
La metrología incluye todos los aspectos
teóricos y prácticos relacionados con las
mediciones, cualesquiera que sean sus
incertidumbres de medida y su campo de
aplicación.

CIENCIA
DE LA
MEDIDA
 477 196 5937
LA METROLOGÍA CUBRE TRES ACTIVIDADES IMPORTANTES:

A) LA DEFINICION DE LAS UNIDADES DE MEDIDA

INTERNACIONALMENTE ACEPTADAS

B) LA REALIZACIÓN DE LAS UNIDADES DE MEDIDA POR

METODOS CIENTIFICOS
 477 196 5937
LA METROLOGÍA CUBRE TRES ACTIVIDADES IMPORTANTES:
C) EL ESTABLECIMIENTO DE LAS CADENAS DE TRAZABILIDAD,
DETERMINANDO Y DOCUMENTANDO EL VALOR Y LA
EXACTITUD DE LAS MEDICIONES Y DISEMINANDO DICHO
CONOCIMIENTO

La productora de calzado “WAMBA” tiene 30 reglas como las que se muestran en la imagen
(150 mm por 1 mm de resolución) solicita cotización a proveedor para la calibración, el
precio unitario por el servicio es de $1,500 mxn, total de la inversión es de $45,000 mxn.

El departamento de compras asigno un presupuesto de tan solo 10,000 pesos para este
fin, por lo cual solicita se cotice un equipo nuevo igual que solo será usado para fines de
calibración de los 30 instrumentos, la inversión es de: 3,000 pesos mexicanos.

ANALIZA Y COMENTA
 DIVISIÓN DE LA 477 196 5937

METROLOGÍA
METROLOGÍA INDUSTRIAL

SE ENCARGA DE ASEGURAR EL ADECUADO

FUNCIONAMIENTO DE LOS INSTRUMENTOS
EMPLEADOS EN LA INDUSTRIA, EN LOS PROCESOS DE
MEDICIÓN Y VERIFICACIÓN PARA ASEGURAR LA
CALIDAD DE VIDAD DE LOS CIUDADANOS Y PARA LA
INVESTIGACIÓN ACADEMICA.
 477 196 5937
METROLOGÍA INDUSTRIAL

metrología
secundaria

APOYO A LA INDUSTRIA
(ENSAYOS/CALIBRACIONES)
PARA QUE CALIBRAMOS?
CERTIFICACION VS ACREDITACION
ORDEN DE LOS LABORATORIOS
MÓVILES O FIJOS
CASAS ACREDITADORAS
 DIVISIÓN DE LA 477 196 5937

METROLOGÍA
METROLOGÍA CIENTIFICA

SE OCUPA DE LA ORGANIZACIÓN Y EL DESARROLLO

DE LOS PATRONES DE MEDIDA Y SU MANTENIMIENTO
(EL NIVEL MAS ALTO)
DIVISIÓN DE LA 477 196 5937

METROLOGÍA
METROLOGÍA LEGAL

SE OCUPA DE AQUELLAS MEDICIONES QUE INFLUYEN

SOBRE LA TRANSPARENCIA DE LAS TRANSACCIONES
ECONÓMICAS, PARTICULARMENTE CUANDO HAY UN
REQUISITO DE VERIFICACIÓN LEGAL DEL
INSTRUMENTO DE MEDIDA.

NORMAS INTERNACIONALES
NORMAS OFICIALES
NORMAS MEXICANAS
GUÍAS TÉCNICAS
SEGURIDAD PÚBLICA
SECTOR SALUD
 DEFINICIONES 477 196 5937

Magnitud:
Propiedad de un fenómeno, cuerpo o sustancia que puede
expresarse cuantitativamente mediante un número y una
referencia
Mensurando: DEFINICIONES 477 196 5937

Magnitud que se desea medir.

MENSURANDO ≠ IBC

Error de medida:
Diferencia entre un valor medido de una magnitud
y un valor de referencia.

ERROR = LECTURA – REFERENCIA

Siempre es unidireccional
 DEFINICIONES 477 196 5937

VALOR CONVENCIONAL DE UNA MAGNITUD

VALOR NOMINAL 10 kg
ERROR REPORTADO EN EL CERTIFICADO: 0,3 kg
VALOR CONVENCIONAL: ?????

LECTURA EN EL DISPLAY AL COLOCAR LA PESA DE

10 kg: 10,1 kg
ERROR DE LECTURA: ?????

OBJETIVO PARA EMBARQUE : 10 KG

LECTURA QUE SE DEBE OBSERVAR: ???
 DEFINICIONES 477 196 5937

Magnitud de influencia:
Magnitud que en una medición directa no afecta a la magnitud que
realmente se esta midiendo, pero si afecta a la relación entre la
indicación y el resultado de medida.

EJEMPLO
Erika desea saber cuanto cambio la longitud de la pieza que midió en planta a una
temperatura de 39 C si la lectura que obtuvo fue de 25,73 mm, el material de la pieza
es de Acero.

CUAL ES EL VALOR CONVENCIONAL DE LA MEDICIÓN??

 DEFINICIONES 477 196 5937

ERROR SISTEMÁTICO
Componente del error de medida que, en mediciones repetidas, permanece constante o varía de
manera predecible

ERROR ALEATORIO
Componente del error de medida que, en mediciones repetidas, varía de manera impredecible
 DEFINICIONES 477 196 5937

Exactitud de medida
Proximidad entre un valor medido y un valor verdadero
Precisión de medida del mensurando.
Proximidad entre las indicaciones o los valores medidos
obtenidos en mediciones repetidas de un mismo objeto,
o de objetos similares, bajo condiciones especificas.

FECHA MAGALY TANYA HORA DE INGRESO 08:00 h

20 DE ABRIL 07:50 08:03
± 5MINUTOS
QUIEN FUE MAS EXACTA
21 DE ABRIL 07:51 08:05 QUIEN FÚE MAS PRECISA

22 DE ABRIL 07:50 08:00

23 DE ABRIL 07:50 07:59 Que se evalúa en un equipo de

24 DE ABRIL 07:51 07:57
medición??
 DEFINICIONES 477 196 5937

Repetibilidad de medida:
Es la precisión de medida bajo condiciones de repetibilidad.

Reproducibilidad de medida:
Es la precisión de medida bajo condiciones de
reproducibilidad.

MÉTODO
CONDICIONES AMBIENTALES
OPERADOR
INSTRUMENTO
MENSURANDO
 DEFINICIONES 477 196 5937

Incertidumbre de medición:
Parámetro NO NEGATIVO que caracteriza la dispersión de los valores atribuidos a un mensurando a
partir de la información que se utiliza.
(unidad/sentido)

Medición Incertidumbre

Especificación
LCS

Promedio

LCI
Especificación
 DEFINICIONES 477 196 5937

EJERCICIO

Existen dos candidatos provenientes de una planta “hermana” a

elegir para ocupar una plaza en su empresa, la hora de entrada es
a las 6:00 horas con una tolerancia de 5 minutos, el empleado A
tiene un historial de llegada en los últimos 180 días de las 6:01 ± 8
minutos, el empleado B tiene un promedio de llegada en el mismo
lapso de tiempo de 6:04 ± 1 minutos.

EJERCICIO

a) Cual es la Tolerancia?
b) Que empleado es mas exacto?
c) Que error de medida tiene cada uno de ellos?
d) A QUIEN CONTRATA Y POR QUE?
 DEFINICIONES 477 196 5937

Instrumento de medida:
Dispositivo utilizado para realizar mediciones, solo
o asociado a uno o varios dispositivos
suplementarios .

Puede ser instrumento de medida con dispositivo

indicador o con dispositivo visualizador.
 DEFINICIONES 477 196 5937

Indicación
Valor proporcionado por un instrumento o
sistema de medida.

Resolución:
Mínima variación de la magnitud medida que da
lugar a una variación perceptible de la
indicación correspondiente.
 DEFINICIONES 477 196 5937

Resolución de un dispositivo visualizador

Mínima diferencia entre indicaciones visualizadas, que
pueden percibirse de forma significativa.

Zona Muerta
Intervalo máximo dentro del cual se puede hacer variar en los
dos sentidos el valor de la magnitud medida sin causar
variación detectable de la indicación correspondiente.
 DEFINICIONES
Oiga hemos visto que las tortillas nos
rinden menos cuando le compramos a
477 196 5937

Pero que le pasa como cree? usted…. NOS ESTA ROBANDO??

Y como nos lo
Por que mi báscula esta CALIBRADA y asegura??
por eso pesa bien
 DEFINICIONES 477 196 5937

Calibración:
Operación que bajo condiciones especificadas establece, en
una primera etapa una relación entre los valores y sus
incertidumbres de medida asociadas obtenidas a partir de los
patrones de medida y las correspondientes indicaciones con
sus incertidumbres asociadas y, en una segunda etapa, utiliza
esta información para establecer una relación que permita
obtener un resultado de medida a partir una indicación.
ME PUEDE DAR SU
HORA POR FAVOR?
 DEFINICIONES 477 196 5937

Ajuste de un sistema de medida:

Conjunto de operaciones realizadas sobre un sistema de medida para que
proporcione indicaciones prescritas, correspondientes a valores dados de
la magnitud a medir.

Ajuste de cero de un sistema de medida:

Ajuste de un sistema de medida para que este proporcione una
indicación nula cuando la magnitud a medir tenga valor cero.
 DEFINICIONES 477 196 5937

Intervalo de medición (alcance de medición):

Conjunto de valores de magnitudes de una misma naturaleza que un
instrumento o sistema de medida dado puede medir con una
incertidumbre instrumental especificada en condiciones determinadas.

Valor nominal:
Valor redondeado o aproximado de una magnitud característica de un
instrumento o sistema de medida que sirve de guía para su utilización
apropiada.
 DEFINICIONES 477 196 5937

Deriva Instrumental
Variación continua o incremental de una indicación a lo
largo del tiempo, debida a variaciones de las
características metrológicas de un instrumento de medida
 DEFINICIONES 477 196 5937

TRAZABILIDAD:
Propiedad del resultado de una medición o del valor de
un patrón, tal que esta pueda ser relacionada con
referencias determinadas, generalmente patrones
nacionales o internacionales, por medio de una cadena
ininterrumpida de comparaciones teniendo todas las
incertidumbres determinadas
SISTEMA INTERNACIONAL DE UNIDADES 477 196 5937

Longitud = Metro (m)

Masa = Kilogramo (kg)
Tiempo = Segundo (s)
Corriente eléctrica = Ampere (A)
Temperatura termodinámica = Kelvin (K)
Cantidad de materia = Mol (mol)
Intensidad luminosa = Candela (cd)
SISTEMA INTERNACIONAL DE UNIDADES 477 196 5937
Prefijos del SI 477 196 5937

MULTIPLOS SUB-MULTIPLOS
1024 yotta Y 10-1 deci d
1021 zetta Z 10-2 centi c
1018 exa E 10-3 mili m
1015 peta P 10-6 micro m
1012 tera T 10-9 nano n
109 giga G 10-12 pico p
106 mega M 10-15 femto f
103 kilo k 10-18 atto a
102 hecto h 10-21 zepto z
101 deca d 10-24 yocto y
 477 196 5937

TIEMPO: MEDICIÓN ANGULAR: VOLUMEN

PESO
minuto ( min ) grado () litro ( l, L)
tonelada ( t )
hora (h) minuto ( ´ )
día (d) segundo ( ´´ )
 477 196 5937

GRAMÁTICA
Número: en caracteres tipo romano,
separados - por un espacio - en grupos de
tres a partir del signo decimal.

123 456, 789 123,456.789

0,234 432 .234432

No se debe colocar punto después del símbolo de la unidad a 477 196 5937

menos que sea el final de una frase.

Los símbolos no deben pluralizarse

“El muro tiene una longitud de 8 m”

39 KMS??
K = ????
250 MTS?????
M = ???? M = ????
T = ???? S = ????
S = ????
 CUAL ES SU FECHA DE 477 196 5937

CADUCIDAD??

Fechas : Dos o cuatro caracteres para el año,dos para el mes

y dos para el día.
Horario : Se utiliza el sistema de 24 horas.
Dos dígitos para la hora, dos para los
minutos y dos para los segundos.
1 de la tarde con 30 minutos y 15 segundos
13 H 30 min 15 s
 477 196 5937
EVALUACIÓN FINAL
El valor de los reactivos es del 100% sobre su calificación, el mínimo
aprobatorio es 80%. Tienes 3 minutos para contestarrespondiendo
verdadero o falso
a) Todo equipo que tiene un certificado de calibración asegura una medición confiable
b) Un laboratorio certificado asegura la competencia técnica de las calibraciones que
realiza
c) Todo equipo nuevo debe ser calibrado antes de su uso
d) En una calibración se evalúa la exactitud y la precisión de un instrumento
e) El mensurando es el patrón que se utiliza para una calibración
f) La resolución de un instrumento de medida es igual que la indicación del equipos
g) Todo equipo de medición debe ser calibrado cada 6 meses
h) Un laboratorio móvil es aquel que realiza servicios en sitio
i) La tolerancia de un equipo siempre es bidireccional
j) La fecha en un certificado de calibración se expresa en el siguiente orden: DIA-AÑO-MES
 SUGERENCIAS, COMENTARIOS Y
METROLOGÍA PARA NO FELICITACIONES
METROLOGOS 477 196 5937

ING. JORGE ALBERTO JASSO C.

jjasso@capymet.com
+52 477 190 62 24
RESUMEN/SINTESIS
CONCLUSIÓN
CUMPLIENTO DE OBJETIVOS
COMPROMISOS
CONTINUIDAD
RETROALIMENTACIÓN GENERAL
