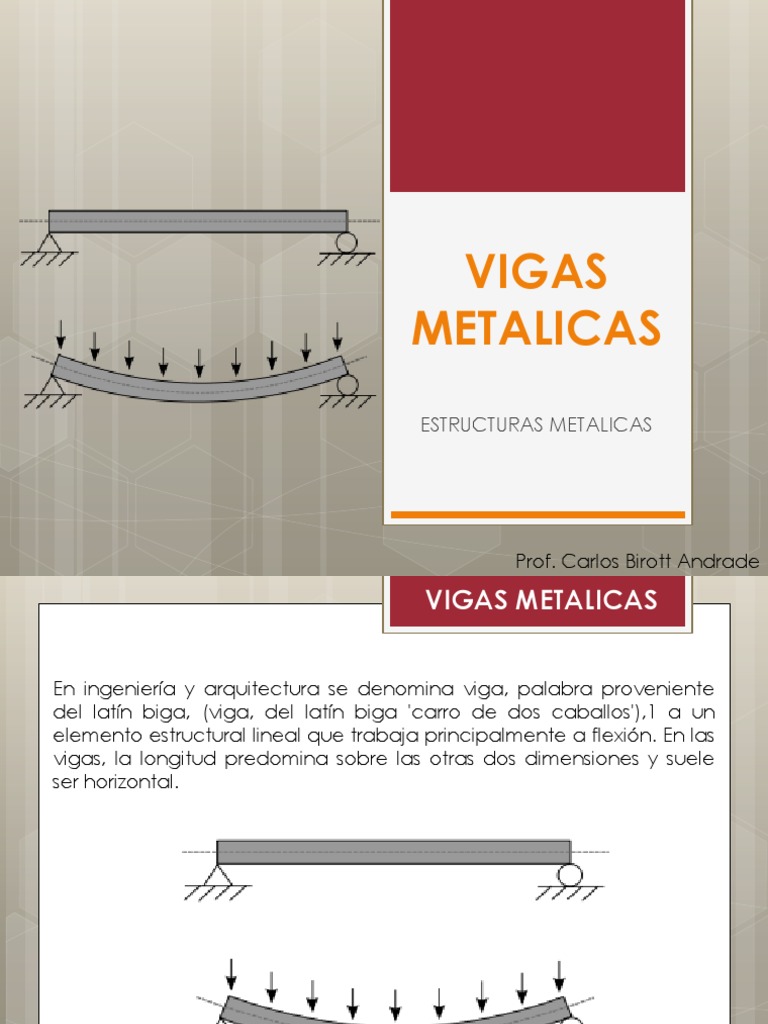

VIGAS

METALICAS
ESTRUCTURAS METALICAS

Prof. Carlos Birott Andrade

 VIGAS METALICAS

En ingeniería y arquitectura se denomina viga, palabra proveniente

del latín biga, (viga, del latín biga 'carro de dos caballos'),1​ a un
elemento estructural lineal que trabaja principalmente a flexión. En las
vigas, la longitud predomina sobre las otras dos dimensiones y suele
ser horizontal.

Prof. Carlos Birott Andrade

 VIGAS METALICAS

El esfuerzo de flexión provoca tensiones de tracción y compresión,

produciéndose las máximas en el cordón inferior y en el cordón
superior respectivamente, las cuales se calculan relacionando
el momento flector y el segundo momento de inercia. En las zonas
cercanas a los apoyos se producen esfuerzos cortantes o
punzonamiento. También pueden producirse tensiones por torsión,
sobre todo en las vigas que forman el perímetro exterior de un forjado.
Estructuralmente el comportamiento de una viga se estudia mediante
un modelo de prisma mecánico.

Prof. Carlos Birott Andrade

VIGAS METALICAS

Prof. Carlos Birott Andrade

 VIGAS METALICAS

Tipo de perfiles estructurales de acero

Prof. Carlos Birott Andrade

 VIGAS METALICAS

ISOMETRIA ESTRUCTURA

Prof. Carlos Birott Andrade

 VIGAS METALICAS

Cv= 300 kg/m2

Cp= 286 kg/m2
Acero A-992
Fy= 3515 kg/cm2
Fu= 4570 Kg/cm2

9m

Diseñar VIGA 02

9m

VISTA DE PLANTA
12 m

Prof. Carlos Birott Andrade

 VIGAS METALICAS

W= (1,2*Cp + 1,6*Cv)*Ancho Tributario

W= 7408,8 Kg/m.
Conversión
𝑞 ∗ 𝐿2
𝑀𝑚𝑎𝑥 = = 133.358,40 Kg ∗ m 13.335.840 Kg ∗ cm
8

𝑀𝑚𝑎𝑥 13.335.840
𝑆𝑥 = = = 4.215,53 𝐶𝑚3
∅ ∗ 𝐹𝑦 0,90 ∗ 3515

W610x155 Seleccionado de catalogo de perfiles

Sx= 4241,70 cm3
Ix= 129.583 cm4
A= 198,10 cm2
Mn = ∅ * Mu
Mu= Fy*Sx Mn = 0,90 * 14.909.575,50
Mu= 3515 Kg/cm2 * 4241,70 cm3 Mn = 13.418.617,95 kg*cm
Mu= 14.909.575,50 Kg*cm Mn ≥ Mmax
Cumple por flexión
Prof. Carlos Birott Andrade
VIGAS METALICAS

Fuente: Maploca
http://www.maploca.com
/archivos/vigas.pdf

Prof. Carlos Birott Andrade

 VIGAS METALICAS

Fuente: Maploca
http://www.maploca.com/archivos/vigas.pdf

Prof. Carlos Birott Andrade

 VIGAS METALICAS

Chequeo por deflexión (Carga de Servicio)

𝐿 1200
Δperm = = = 3,33
360 360

5 ∗ 𝑊 ∗ 𝐿4 5 ∗ 74,088 ∗ 12004
Δ= = = 7,36𝑐𝑚
384 𝐸 ∗ 𝐼 384 ∗ 2,1𝑥106 ∗ 129.583

Δ ≥ Δperm NO Cumple por deflexión

𝑆𝑒 𝑑𝑒𝑏𝑒 𝑏𝑢𝑠𝑐𝑎𝑟 𝑢𝑛 𝑝𝑒𝑟𝑓𝑖𝑙 𝑐𝑜𝑛 𝑢𝑛𝑎 𝑖𝑛𝑒𝑟𝑐𝑖𝑎 𝑚𝑎𝑦𝑜𝑟

𝑐𝑜𝑛 𝑙𝑎 𝑓𝑖𝑛𝑎𝑙𝑖𝑑𝑎𝑑 𝑑𝑒 𝑞𝑢𝑒 𝑐𝑢𝑚𝑝𝑙𝑎 𝑙𝑎 𝑑𝑒𝑓𝑙𝑒𝑥𝑖𝑜𝑛 𝑚𝑎𝑥𝑖𝑚𝑎
𝑜 𝑎𝑝𝑜𝑦𝑎𝑟 𝑙𝑎 𝑣𝑖𝑔𝑎 𝑗𝑢𝑠𝑡𝑜 𝑎 𝑙𝑎 𝑚𝑖𝑡𝑎𝑑

NOTA:
𝑆𝑜𝑙𝑜 𝑝𝑎𝑟𝑎 𝑐𝑎𝑟𝑔𝑎𝑠 𝑝𝑢𝑛𝑡𝑢𝑎𝑙𝑒𝑠

𝐹 ∗ 𝐿3
Δ=
𝐸 ∗ 𝐼 ∗ 48

Prof. Carlos Birott Andrade
