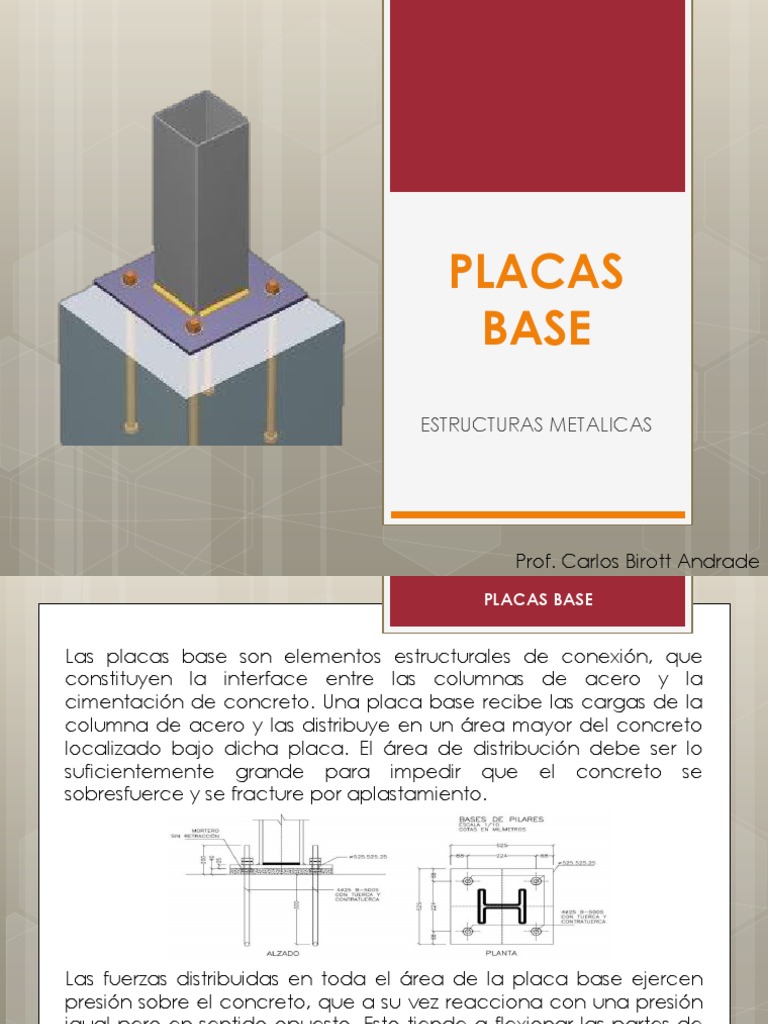

PLACAS

BASE
ESTRUCTURAS METALICAS

Prof. Carlos Birott Andrade

 PLACAS BASE

Las placas base son elementos estructurales de conexión, que

constituyen la interface entre las columnas de acero y la
cimentación de concreto. Una placa base recibe las cargas de la
columna de acero y las distribuye en un área mayor del concreto
localizado bajo dicha placa. El área de distribución debe ser lo
suficientemente grande para impedir que el concreto se
sobresfuerce y se fracture por aplastamiento.

Las fuerzas distribuidas en toda el área de la placa base ejercen

presión sobre el concreto, que a su vez reacciona con una presión
igual pero en sentido opuesto. Esto tiende a flexionar las partes de
la placa base que quedan en voladizo, fuera de la columna por lo
tanto, las placas base para columnas se encuentran sometidas a
flexión en dos direcciones.

Prof. Carlos Birott Andrade

 PLACAS BASE

GEOMETRIA TIPICA DE UNA PLACA (PLANCHA) BASE

En donde:

• B = Ancho de la placa base.

• N = Largo de la placa base.
• bf = Ancho del patín de la columna.
• d = Peralte de la columna.
• f = Distancia entre el ancla y el centro de línea de la placa base.
• m = Superficie de apoyo en voladizo, paralela al patín de la columna.
• n = Superficie de apoyo en voladizo, paralela al alma de la columna.

Prof. Carlos Birott Andrade

 PLACAS BASE

PLACAS BASE DE COLUMNA METALICAS

Prof. Carlos Birott Andrade

 PLACAS BASE

PLACAS BASE DE COLUMNA METALICAS

Prof. Carlos Birott Andrade

 PLACAS BASE

DISEÑO DE UNA PLACA BASE

El espesor de la placa base
de columna depende de
los esfuerzos admisibles en
el concreto de asiento.

Hay 2 casos:

1) Placas que soportan

cargas axiales
únicamente.
2) Placas que soportan
cargas axiales y
momentos.

Prof. Carlos Birott Andrade

 PLACAS BASE
DISEÑO DE UNA PLACA BASE
SOMETIDA UNICAMENTE A CARGA AXIAL
Área de plancha Esfuerzo sobre la plancha
𝑃 𝑃
𝐴𝑛𝑒𝑐𝑒𝑠𝑎𝑟𝑖𝑎 = 𝐹𝑝 =
𝐹𝑝 𝐵∗𝐶
𝐹𝑝 =0,35 * F’c
Según el código AISC:

1) Si la placa cubre todo el área del soporte, la resistencia nominal

estará determinada por:
𝑷𝒑 = ∅ ∗ 𝟎, 𝟖𝟓 ∗ 𝑭′ 𝒄 ∗ 𝑨𝟏

2) Si la place no cubre todo el área del soporte, la resistencia nominal

estará determinada por:

𝑷𝒑 = ∅ ∗ 𝟎, 𝟖𝟓 ∗ 𝑭′ 𝒄 ∗ 𝑨𝟏 ∗ 𝑨𝟐
Donde:
𝑨𝟏
Ø = Factor de minoración = 0,60
F’c= Resistencia a la compresión del concreto del pedestal o zapata.
𝑨𝟏 = Área de la plancha.
𝑨2 = Área total del soporte. 𝑨𝟏 ≤ 𝟐
𝑨𝟐
Prof. Carlos Birott Andrade
 PLACAS BASE

DISEÑO DE UNA PLACA BASE

SOMETIDA UNICAMENTE A CARGA AXIAL
Resistencia de diseño para el apoyo:

∅𝒄𝑷𝒑 = 𝟎, 𝟔𝟎 ∗ 𝑷𝒑 ∅𝒄𝑷𝒑 ≥ 𝑷𝒖

El espesor de la placa queda determinado por:

2∗𝑃𝑢
tp = ρ ∗ 0,90∗𝐵∗𝐶∗𝐹𝑦
- m
"ρ" 𝑚𝑎𝑦𝑜𝑟 𝑣𝑎𝑙𝑜𝑟 𝑒𝑛𝑡𝑟𝑒 - n
Donde: - n’

tp= Espesor de plancha.

𝑃𝑢= Carga ultima. 1
F’y= Limite de fluencia. 𝑛′ = ∗ 𝑑 ∗ 𝑏𝑓
4
B = Dimensión de placa.
C = Dimensión de placa.
“d” y “bf” son las dimensiones del perfil.
Prof. Carlos Birott Andrade
 PLACAS BASE

DISEÑO DE UNA PLACA BASE

SOMETIDA A CARGA AXIAL Y MOMENTO FLECTOR

𝑭𝒑 ≤ 𝒇𝒑 = 𝟎, 𝟑𝟓 ∗ 𝑭′ 𝒄

𝑷 𝟔∗𝑴 𝑭𝒑𝒎𝒊𝒏
𝑭𝒑 = ±
𝑩 ∗ 𝑪 𝑩 ∗ 𝑪𝟐
𝑭𝒑𝒎𝒂𝒙

A lo largo de b-b
𝑭𝒑 = 𝑭𝒑𝒎𝒂𝒙 − 𝑷 ∗ 𝑿

Por integración
𝑷 ∗ 𝑿𝟐
𝑽 = 𝑭𝒑𝒎𝒂𝒙 ∗𝑿−
𝟐
𝑭𝒑𝒎𝒂𝒙 ∗ 𝑿𝟐 𝑷 ∗ 𝑿𝟑
𝑴= −
𝟐 𝟔
Donde:
𝑭𝒑= Esfuerzo sobre la plancha.
𝒇𝒑= Esfuerzo permitido sobre la plancha.
P = Carga ultima.
Prof. Carlos Birott Andrade
 PLACAS BASE

DISEÑO DE UNA PLACA BASE

SOMETIDA A CARGA AXIAL Y MOMENTO FLECTOR

M1 para X = m

𝑭𝒑𝒎𝒂𝒙 ∗ 𝒎𝟐 𝑷 ∗ 𝒎𝟑
𝑴𝟏 = − 𝑆𝑒 𝑒𝑙𝑖𝑔𝑒
𝟐 𝟔
𝑒𝑙 𝑚𝑎𝑦𝑜𝑟
𝑭𝒑 𝒂 ∗ 𝒏𝟐
𝑴𝟐 =
𝟐

6∗𝑀
𝑡𝑝 =
0,75 ∗ 𝐹𝑦

Donde:
𝑴𝟏= Momento flector.
𝑴𝟐= Momento flector.
𝒕𝒑 = Espesor de placa.
m; n = Distancias libres a los bordes de la plancha
Fy = Limite de fluencia del acero.
Prof. Carlos Birott Andrade
 PLACAS BASE

DISEÑO DE UNA PLACA BASE

SOMETIDA A CARGA AXIAL Y MOMENTO FLECTOR

Diseño de pernos de anclaje

𝑀
𝑇=
𝑆
𝑇
𝐴𝑝𝑒𝑟𝑛𝑜 =
𝐹𝑡

Donde:
𝑴= Momento flector.
T = Carga.
Ft = Tensión limite a tracción del perno (tabla 22.8 – Norma 1618-1998).

Prof. Carlos Birott Andrade

 PLACAS BASE

DISEÑO DE UNA PLACA BASE

SOMETIDA A CARGA AXIAL Y MOMENTO FLECTOR

Diseño de pernos de anclaje

Prof. Carlos Birott Andrade

 PLACAS BASE

DISEÑO DE UNA PLACA BASE

SOMETIDA A CARGA AXIAL Y MOMENTO FLECTOR

Diseño de pernos de anclaje

Prof. Carlos Birott Andrade

 PLACAS BASE

DISEÑO DE UNA PLACA BASE

SOMETIDA A CARGA AXIAL Y MOMENTO FLECTOR

Diseño de pernos de anclaje

Prof. Carlos Birott Andrade
