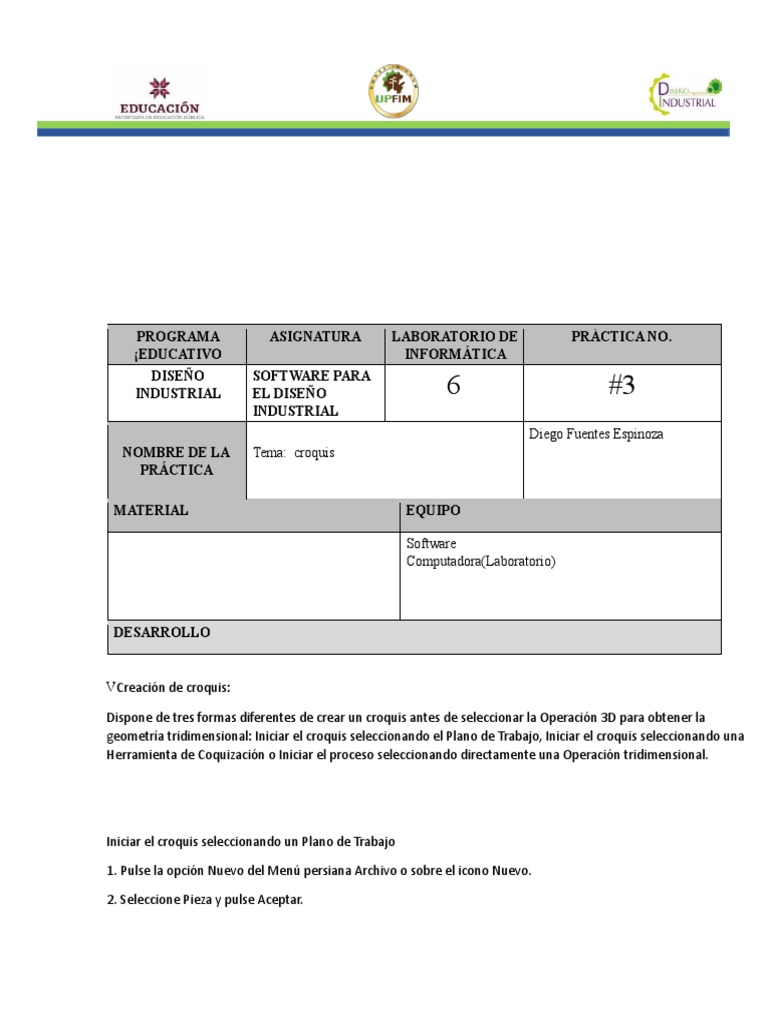

PROGRAMA ASIGNATURA LABORATORIO DE PRÁCTICA NO.

¡EDUCATIVO INFORMÁTICA
DISEÑO SOFTWARE PARA
INDUSTRIAL EL DISEÑO 6 #3
INDUSTRIAL
Diego Fuentes Espinoza
NOMBRE DE LA Tema: croquis
PRÁCTICA

MATERIAL EQUIPO

Software
Computadora(Laboratorio)

DESARROLLO

VCreación de croquis:

Dispone de tres formas diferentes de crear un croquis antes de seleccionar la Operación 3D para obtener la
geometría tridimensional: Iniciar el croquis seleccionando el Plano de Trabajo, Iniciar el croquis seleccionando una
Herramienta de Coquización o Iniciar el proceso seleccionando directamente una Operación tridimensional.

Iniciar el croquis seleccionando un Plano de Trabajo

1. Pulse la opción Nuevo del Menú persiana Archivo o sobre el icono Nuevo.

2. Seleccione Pieza y pulse Aceptar.

3. Seleccione un Plano de trabajo (Alzado, Planta o Vista lateral) desde el Gestor de diseño. Pulse sobre Normal a:
para visualizarlo en verdadera magnitud.

4. Pulse sobre el icono de Croquis desde la Barra de Herramientas Croquis o desde el Menú de persiana Insertar,
Croquis. Seleccione la Herramienta de Coquizar deseada (Línea, Círculo,
Rectángulo, etc.). Coquice el contorno sin tener en cuenta las dimensiones exactas del mismo.

5. Pulse Cota Inteligente desde la Barra de Herramientas de Coquización o desde Cotas/Relaciones. Acote cada uno
de las dimensiones de su croquis.

6. Pulse sobre cualquier Operación tridimensional activa. Por ejemplo, Extruir

Iniciar el croquis seleccionando una Herramienta de Coquización

1. Pulse la opción Nuevo del Menú persiana Archivo o sobre el icono Nuevo.

2. Seleccione Pieza y pulse Aceptar.

3. Pulse sobre el icono de Croquis desde la Barra de Herramientas Croquis o desde el Menú de persiana Insertar,
Croquis. Seleccione la Herramienta de Coquizar deseada (Línea, Círculo, Rectángulo, etc.).
4. Seleccione uno de los Planos de trabajo predefinidos (Alzado, Planta o Vista lateral) desde la Zona de Gráficos
pulsando sobre el mismo con el botón izquierdo del ratón y pulse Normal a: para visualizarlo en verdadera
magnitud. Coquice el perfil o contorno 2D con la Herramienta de Croquis seleccionada. No tenga en cuenta las
medidas.

5. Pulse Cota Inteligente desde la Barra de Herramientas de Coquización o desde Cotas/Relaciones. Acote cada uno
de las dimensiones de su croquis.

6. Pulse sobre cualquier Operación tridimensional activa. Por ejemplo, Extruir.

Herramientas de coquizar SolidWorks®:

Dispone de más de 40 herramientas para coquizar los contornos bidimensionales. Algunas de ellas se encuentran en
la Barra de Herramientas de Croquis y en el Menú de Persiana Herramientas, Entidades de croquis.
Coquización:

El proceso de modelado tridimensional de una pieza, ya sea un sólido o una superficie, exige la definición previa de
su contorno bidimensional (2D). Los contornos se dibujan es un plano de trabajo mediante las Herramientas de
Croquis, Acotación y Relaciones Geométricas. La creación de un modelo 3D exige la definición previa de un contorno
en 2D. Los contornos se crean mediante las Herramientas de Coquización sobre un Plano previamente seleccionado.
A continuación, deben ser definidos geométricamente mediante la Acotación (dimensional y angular) y/o la
Agregación de Relaciones Geométricas entre entidades del propio croquis (concentricidad, tangencia, etc.). Todo
proceso de creación de un modelo tridimensional requiere de cuatro etapas mínimas:

1- Selección de un Plano de trabajo.

2- Coquización de la geometría bidimensional del objeto.
3- Acotación e inserción de Relaciones Geométricas.
4- Creación de la Operación tridimensional (Extrusión, Revolución, etc.).

Edición de croquis:
Las Operaciones tridimensionales realizadas pueden ser editadas para modificar la propia Operación o el Croquis que
la define. Para modificar un croquis de una Operación pulse con el botón secundario del ratón sobre el nombre de la
operación desde el Gestor de Diseño y seleccione Editar Croquis. Modifique la acotación o la propia geometría del
contorno y seleccione la Herramienta Reconstruir desde la Barra de Herramientas Estándar. La herramienta
Reconstruir regenera el modelo a partir de los cambios efectuados.

Acotación de croquis:

La Barra de Herramientas Cotas/Relaciones contiene 10 herramientas de acotación de croquis que le permite definir
dimensional y angularmente sus modelos de croquis. También puede acceder desde el Menú de Persiana
Herramientas, Cotas.
 Para acotar una entidad de croquis pulse sobre la Herramienta de acotar deseada (Cota Inteligente, Horizontal,
Vertical, etc.) y seleccione las entidades pulsando sobre ellas con el botón izquierdo del ratón y desplace el cursor. En
función de las entidades marcadas aparece una acotación dimensional o angular.

PropertyManager

En el PropertyManager puede definir las entidades de croquis dibujadas y ver las Relaciones existentes, Agregar
relaciones nuevas, especificar Parámetros constructivos y Parámetros adicionales. El contenido del PropertyManager
es diferente en cada una de las funciones de croquis, pero mantiene el mismo formato en todos los casos. Para abrir
el PropertyManager de una entidad de croquis dibujada seleccione la entidad desde la Zona de Gráficos. Se activa
automáticamente PropertyManager en el lugar ocupado por el Gestor de Diseño.

Línea

Permite coquizar una Línea. Para su construcción las etapas que debe seguir son:

1. Seleccione un Plano de trabajo desde el Gestor de Diseño o desde cualquier Plano o Cara y pulse Normal a:
para verlo en verdadera magnitud.

2. Pulse Línea desde la Barra de Herramientas de Croquis o desde el Menú de Persiana Herramientas, Entidades
de croquis, Línea.
3. Pulse con el botón izquierdo del ratón sobre la Zona de Gráficos dónde desee empezar la línea y arrastre el
cursor con el botón izquierdo pulsado. Al soltar el botón izquierdo finaliza el segmento de línea. También puede
pulsar una vez para indicar el punto inicial y una segunda vez para indicar el final. Observe la aparición de Líneas de
interferencia y Enganches para tomar relaciones geométricas con el origen de coordenadas o con el resto de
entidades ya dibujadas.

4. Para terminar con el croquis de Línea pulse Salir del Croquis desde la Barra de Herramientas croquis. Puede
editar las líneas creadas y modificar la longitud, su posición, pendiente y otras características pulsando con el icono
de Seleccionar y arrastrando la entidad creada. Además puede modificar los Parámetros y Parámetros avanzados del
PropertyManager de Línea.

Coquizado en 3D:

El Croquis 3D permite coquizar un perfil de croquis en el espacio de forma que no esté restringido a un único plano de
trabajo. Los croquis en 3D pueden ser muy útiles para crear trayectos de Barrido o curvas gruía de Recubrimientos.
Puede utilizar las Herramientas de Croquis estudiadas hasta el momento y casi todas las relaciones, a excepción de la
Simetría, Matriz y Equidistancia Para dibujar un Croquis 3D pulse sobre el icono Croquis 3D desde la Barra de
Herramientas de Croquis o desde el Menú de Persiana Insertar, Croquis 3D. Observe como cambia el cursor y el
origen de coordenadas.

CONCLUSIONES
El tener que aprender para que sirve el croquis nos ayuda a comprender de manera rápida y sencilla como
funciona y las distintas cosas que podemos realizar en la pagina de solidworks
