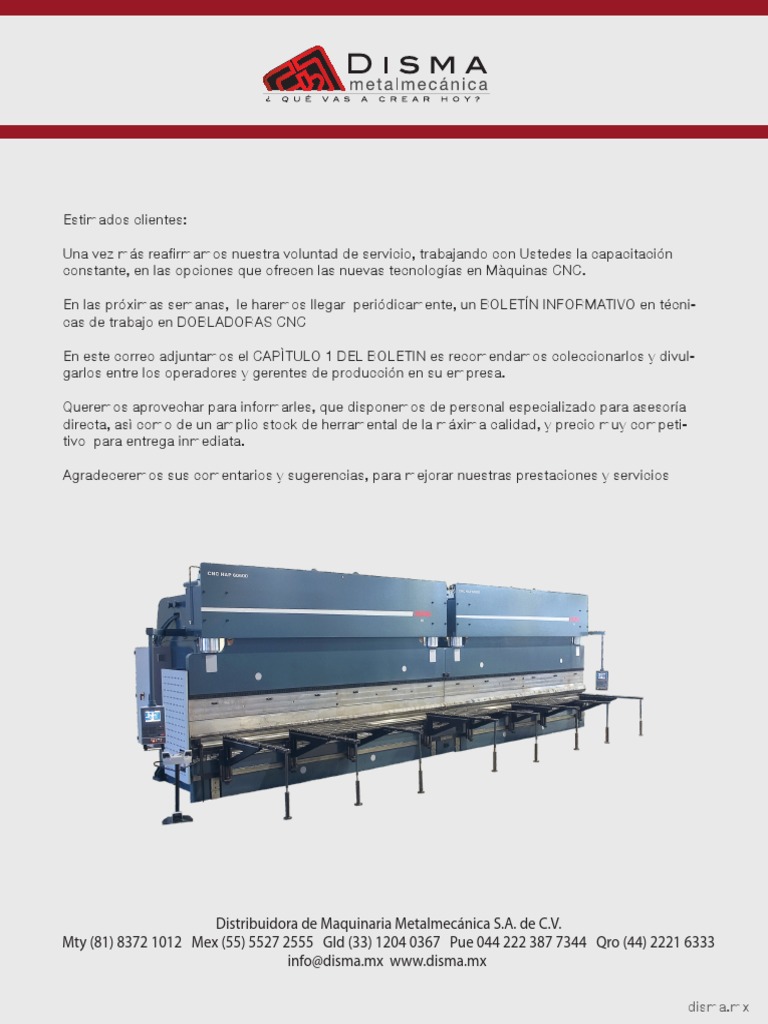

Estimados clientes:

Una vez más reafirmamos nuestra voluntad de servicio, trabajando con Ustedes la capacitación
constante, en las opciones que ofrecen las nuevas tecnologías en Màquinas CNC.

En las próximas semanas, le haremos llegar periódicamente, un BOLETÍN INFORMATIVO en técni-

cas de trabajo en DOBLADORAS CNC

En este correo adjuntamos el CAPÌTULO 1 DEL BOLETIN es recomendamos coleccionarlos y divul-

garlos entre los operadores y gerentes de producción en su empresa.

Queremos aprovechar para informarles, que disponemos de personal especializado para asesoría
directa, asì como de un amplio stock de herramental de la máxima calidad, y precio muy competi-
tivo para entrega inmediata.

Agradeceremos sus comentarios y sugerencias, para mejorar nuestras prestaciones y servicios

Distribuidora de Maquinaria Metalmecánica S.A. de C.V.

Mty (81) 8372 1012 Mex (55) 5527 2555 Gld (33) 1204 0367 Pue 044 222 387 7344 Qro (44) 2221 6333
info@disma.mx www.disma.mx

disma.mx
PARTES QUE FORMAN UNA DOBLADORA DE CORTINA

La dobladora de cortina (o Plegadora) es la máquina herramienta

más común en la deformación de chapa. Hoy en día la técnologia
ofrece dobaldoras que son prensas hidráulicas con control
numérico, capaces de doblar diferentes materiales y diferentes
espesores.

El concepto de trabajo de la dobladora es bastante simple. Se

trata de doblar la chapa aplicándo una fuerza central superior en
una chapa que apoya sobre dos extremos. Como consecuencia
la chapa que esta en medio a estos 3 puntos de fuerza se
doblará.

Para poder entender mejor el concepto del doblado de chapa

mediante una prensa plegadora (o dobladora), es necesario
entender las partes que forman esta máquina.

disma.mx
El esquema 1 corresponde a una plegadora o dobla dora de cortina estilo Europeo. El esquema 2 corresponde

a una plegadora con eje central y enganche americano.

Ambos tipos de máquina tienen ventajas y desventajas que es importante conocer, para elegir la más adecuada

a nuestro tipo de trabajo.

ESTRUCTURA DE LA MAQUINA: es la parte fija que sostiene la

cortina. Esta parte está formada por dos montantes y una o dos

traversas. Generalmente se identifica con una forma a C.

CORTINA o Mesa Superior: En la gran mayoria de los casos la Cortina es la parte de la maquina que se
mueve. Sobre esta parte movil se colocan los punzones o dados superiores. Al moverse ejerce la fuerza nec-
esaria para hacer el doblado.

El RECORRIDO: es la distancia máxima que la cortina se mueve,

abriéndose y cerrandose.
La ABERTURA: se denomina asi a la distancia maxima entre
cortina y mesa inferior (cuando la cortina está completamente
levantada o abierta).
El CNC o control numérico: es el “cerebro” de las dobladoras
modernas. El CNC controla todos los movimientos de la
máquina herramienta moderna. En el caso de la dobladora de
cortina, el CNC regula todos los movimientos de los topes pos-
teriores asi como la fuerza y recorrido de la cortina.
El CNC recibe información sobre la posición de los compo-
nentes mediante encoders o reglas de posición, luego
Calcula el movimiento que cada eje (cortina, topo posterior,
etc..) debe hacer para realizar un trabajo requerido.
Por último el CNC logra recalcular las variables del trabajo de
acuerdo a la desviación en el resultado obtenido en la práctica
(ejemplo cuando colocamos que la pieza realmenta salió con
92° y el CNC racalcula la operación para obtener 90°).

Los CILINDROS Hidraulicos.empujan los pistones Y1 e Y2 por medio de presión de aceite. Se considera cada
cilindro una variable diferente pues cada uno recibe un impulso distinto del CNC (a través de un servo motor).
Este impulso es lo que hace que la plegadora este SINCRONIZADA pues la posición de ambos ejes Y1 e Y2
es calculada separadamente.

disma.mx
Los TOPES POSTERIORES: son los apoyos que indican donde apoyar la chapa, para que la linea de doble
deseada quede en cada golpe, posicionada sobre el dado inferior, y por lo tanto, sobre la linea de doble de
la plegadora. Los topes pueden moverse hacia adelante y hacia atrás (eje X) pero también hacia los costa-
dos (eje Z) y hacia arriba y abajo (ejeR). Cada tope puede moverse en cada sentido independientemente o
en conjunto con los demás topes. Cada tope puede ser o no controlado por el CNC. Obviamente cuantos
más ejes controlados por el CNC tenga el tope más rápida y eficiente será la dobladora

MESA inferior o bancada: sobre la cual

se apoyan los dados inferiores o
matrices.

LOS EJES de la máquina: En el modelo de lado la

maquina tiene 6 ejes.
Y1 - Y2: los cilindros
X: el tope trasero que va hacia adelante y atrás.
R: el tope trasero que va hacia arriba y hacia abajo.
Z1 – Z2: cada tope posterior que se mueve independi-
entemente hacia ambos lados.

Paralelismo entre mesa y cortina: una diferencia de

altura de 0,05mm significa una diferencia de 2° en un
doblez normal. Esto significa que es muy importante
verificar que ambos ejes Y1 e Y2 estén a la misma
altura, si existen diferencias el doblez nunca saldrá
bien.

Enganche EUROPEO: el estilo Europeo de amarre para plegadora trabaja con un

intermedio, también llamado “clamp”. Este intermedio se coloca entre la cortina
de la maquina y el dado superior o punzón.
Generalmente se colocan 5 intermedios pro metro lineal de dobladora y cada
intermedio soporta 20 toneladas. Lo cual quiere decir que la máquina con inter-
medios trabaja hasta 100 toneladas por metro lineal.
Algunos intermedios poseen una cuña que les permite regular su altura de algu-
nas centécimas de milimetro. Esto sirve para compensar la normal deformación
de la plegadora (capitulo dedicado más adelante) por lo que deben ser regulados
SOLO POR TECNICOS CALIFICADOS.
Colocando una muela posterior en el intermedio es posible montar los punzones
en ambos sentidos.
