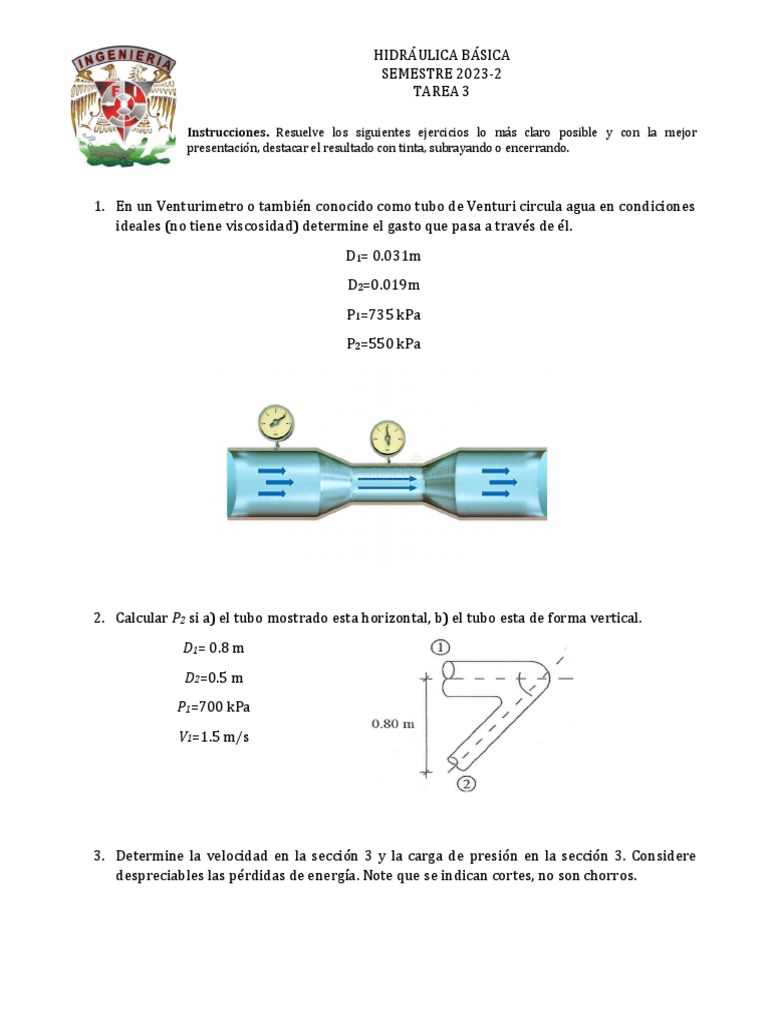

HIDRÁULICA BÁSICA

SEMESTRE 2023-2
TAREA 3

Instrucciones. Resuelve los siguientes ejercicios lo más claro posible y con la mejor
presentación, destacar el resultado con tinta, subrayando o encerrando.

1. En un Venturimetro o también conocido como tubo de Venturi circula agua en condiciones

ideales (no tiene viscosidad) determine el gasto que pasa a través de él.
D1= 0.031m
D2=0.019m
P1=735 kPa
P2=550 kPa

2. Calcular P2 si a) el tubo mostrado esta horizontal, b) el tubo esta de forma vertical.

D1= 0.8 m
D2=0.5 m
P1=700 kPa
V1=1.5 m/s

3. Determine la velocidad en la sección 3 y la carga de presión en la sección 3. Considere

despreciables las pérdidas de energía. Note que se indican cortes, no son chorros.
 HIDRÁULICA BÁSICA
SEMESTRE 2023-2
TAREA 3

Instrucciones. Resuelve los siguientes ejercicios lo más claro posible y con la mejor
presentación, destacar el resultado con tinta, subrayando o encerrando.

V1= 4 m/s P1= 400 kPa

A1=0.1 m2 P2= 350 kPa
A2=0.02 m2
A3=0.07 m2

4. Calcular el gasto que descarga la tubería de la figura despreciando las pérdidas de energía,
obtén las cargas de posición, carga de presión la carga de velocidad, así como la energía de
cada una de las secciones. (NOTA: en la sección 5 la descarga es a la atmosfera). Dibujar las
líneas de energía.
 HIDRÁULICA BÁSICA
SEMESTRE 2023-2
TAREA 3

Instrucciones. Resuelve los siguientes ejercicios lo más claro posible y con la mejor
presentación, destacar el resultado con tinta, subrayando o encerrando.

5. La bomba entrega una potencia de 55 kW. Determine la elevación en E (la

descarga es a la atmosfera) y las cargas de presión en A y C. Trace las líneas de energía y
cargas piezométricas.

6. En la figura se muestra un sistema de bombeo que debe conducir un gasto de 0.1 m3/s. La
𝑉2
conducción tiene un diámetro de 0.30 m. Si la pérdida en el sistema es ℎ𝑟0−1 = 5 2𝑔 , ℎ𝑟1−2 =
𝑉2
0, ℎ𝑟2−3 = 20 2𝑔, calcule la carga de bombeo y la potencia hidráulica que adiciona el
sistema. Dibujar líneas de energía.
 HIDRÁULICA BÁSICA
SEMESTRE 2023-2
TAREA 3

Instrucciones. Resuelve los siguientes ejercicios lo más claro posible y con la mejor
presentación, destacar el resultado con tinta, subrayando o encerrando.

7. En el sistema mostrado se tiene una bomba que brinda una carga de bombeo
de 86 m, la conducción tiene un diámetro de 0.2 m, las pérdidas de energía por fricción están
𝑣2 𝑣2
dadas por 392.375 2𝑔 , la perdida por la entrada del sistema por 0.52𝑔, las perdidas por una
𝑣2 𝑣2
válvula a la salida de la bomba de 102𝑔 y por la salida del sistema por 12𝑔. Calcular el gasto
que pasa por el sistema, así como la potencia hidráulica.
