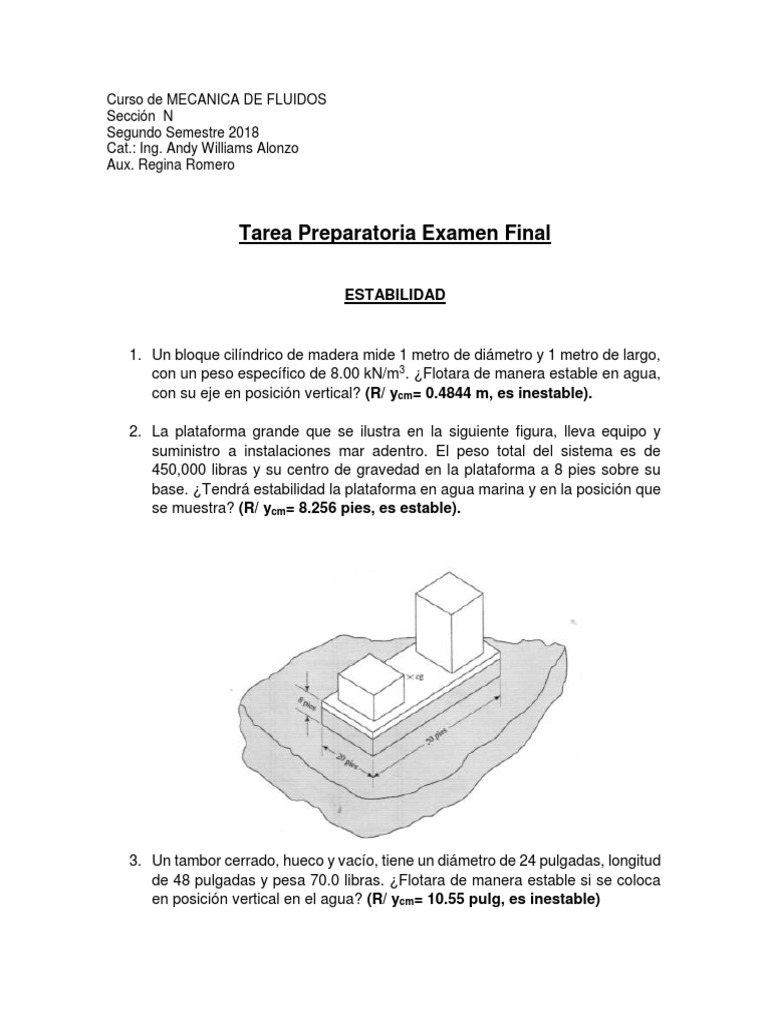

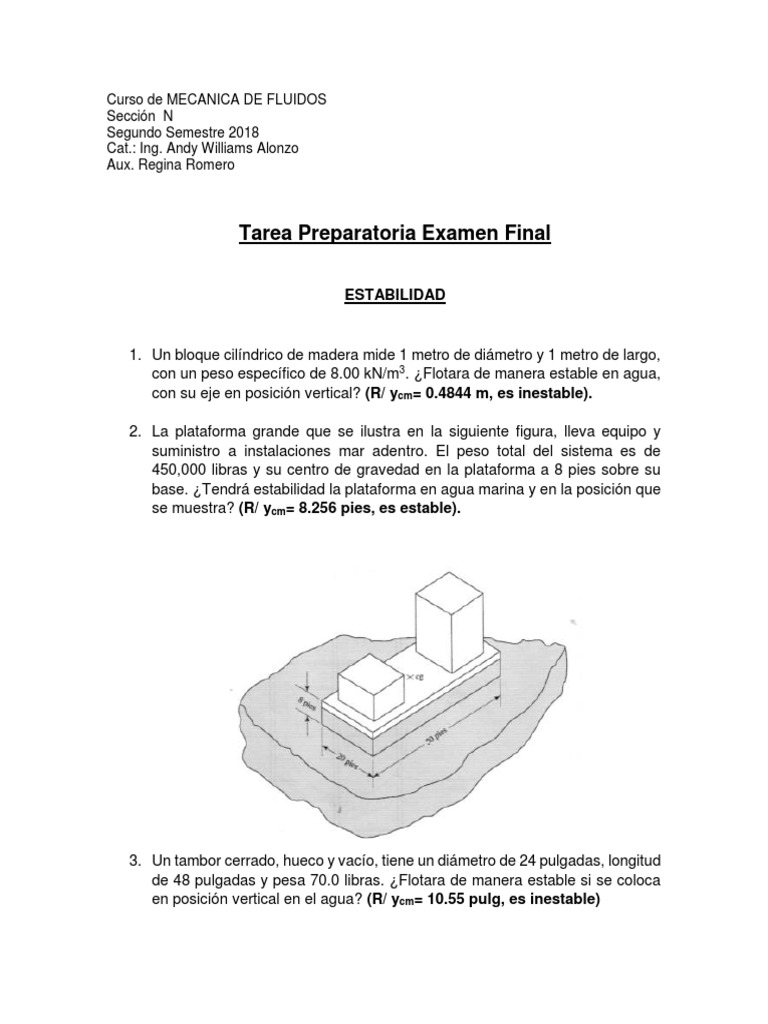

Curso de MECANICA DE FLUIDOS

Sección N
Segundo Semestre 2018
Cat.: Ing. Andy Williams Alonzo
Aux. Regina Romero

Tarea Preparatoria Examen Final

ESTABILIDAD

1. Un bloque cilíndrico de madera mide 1 metro de diámetro y 1 metro de largo,

con un peso específico de 8.00 kN/m3. ¿Flotara de manera estable en agua,
con su eje en posición vertical? (R/ ycm= 0.4844 m, es inestable).

2. La plataforma grande que se ilustra en la siguiente figura, lleva equipo y

suministro a instalaciones mar adentro. El peso total del sistema es de
450,000 libras y su centro de gravedad en la plataforma a 8 pies sobre su
base. ¿Tendrá estabilidad la plataforma en agua marina y en la posición que
se muestra? (R/ ycm= 8.256 pies, es estable).

3. Un tambor cerrado, hueco y vacío, tiene un diámetro de 24 pulgadas, longitud

de 48 pulgadas y pesa 70.0 libras. ¿Flotara de manera estable si se coloca
en posición vertical en el agua? (R/ ycm= 10.55 pulg, es inestable)
 PRINCIPIO DE CONTINUIDAD

1. En la figura mostrada, hay un manómetro empleado para indicar la diferencia

de presión entre dos puntos en un sistema de tubería. Calcule el flujo
volumétrico del agua en el sistema, si la deflexión del manómetro h es de 259
mm. (R/ 3.98 x10-3 m3/s).

2. De punto A al puto B del sistema que aparece en la figura mostrada, fluye aceite
con peso específico de 8.62 kN/m3. Calcule en flujo volumétrico del aceite (R/
1.48 x10-3 m3/s).

3. Una tubería de 150 mm de diámetro conduce 0.072 m3/s de agua. La tubería se

divide en dos ramales, como se ve en la figura mostrada. Si la velocidad en la
tubería de 50 mm es de 12.0 m/s, ¿Cuál es la velocidad en la tubería de 100
mm? (R/ 6.17 m/s).
4. El depósito de agua mostrado en la siguiente figura se llena a través de la
sección 1 y 2, Determine:

a. La velocidad de flujo en la salida. (R/ 14.63 pies/s)

b. El flujo volumétrico en l/s (R/ Q= 20.35 lb/s)
c. El flujo másico si la temperatura es de 50° C en kgm/s. (R/ Qm = 20.106
kgm/s)
 ECUACIÓN DE CONSERVACIÓN DE ENERGÍA

1. Se bombea agua de un pozo poco profundo hasta un estanque como se

indica en la figura. Los factores de perdidas “k” son: 1.485 en la tubería
de succión y 2.344 en la tubería de descarga; el manómetro instalado a
la salida de la bomba marca 93.2 kPa. Se le pide hallar:

a. El caudal bombeado en el sistema en l/s. (R/ 10.02 l/s)

b. La pérdida de energía por fricción en todo el sistema de bombeo (R/
hf total = 1.79 m)
c. La eficiencia de la bomba si ésta consume al funcionar 1.5 kW de
potencia. (R/ Hbomba = 11.42 m)
d. Dibuje la línea de energía del sistema.

2. La potencia del fluido producida por la bomba de la siguiente figura es de

QƳHp/550 = 10. Para H = 70 ft y perdidas del sistema de 8 V2/2g,
determínese la descarga y la cabeza de la bomba Hp. Dibuje la línea de
nivel energético. (R/ 1.179 p3/s, Hbomba = 74.76 pies, V = 6.2 p/s)

3. La carga extraída por la turbina CR es de 60 m Kg- m/kgf y la presión en

T es de 5.1 kg/cm2. Para unas perdidas entre T y C de 3 veces V30cm2/ 2g
y entre R y W de 2 veces V60cm2/ 2g. determine:

a. El caudal de agua que circula en m3/s. (R/ 0.88 m3)

 b. La presión en R en kg/cm2 (R/ 153.23 kPa)
c. La potencia generada por la tubería en HP si ésta tiene una eficiencia
de 80% (R/ Potencia = 774 HP)
d. Dibuje la línea de alturas totales
|

__________________________________________________________________

INDICACIONES
DEBIDAMENTE IDENTIFICADA (NOMBRE, SECCIÓN, CARNET, CLAVE)
RESPUESTAS A LAPICERO

FECHA DE ENTREGA: 5/NOV/18

16:30 A 17:20.
EDIFICIO T-5 1ER NIVEL. LABORATORIO DE MECANICA DE FLUIDOS.
