Tema 7: Ciclos inversos
1
PROBLEMAS:

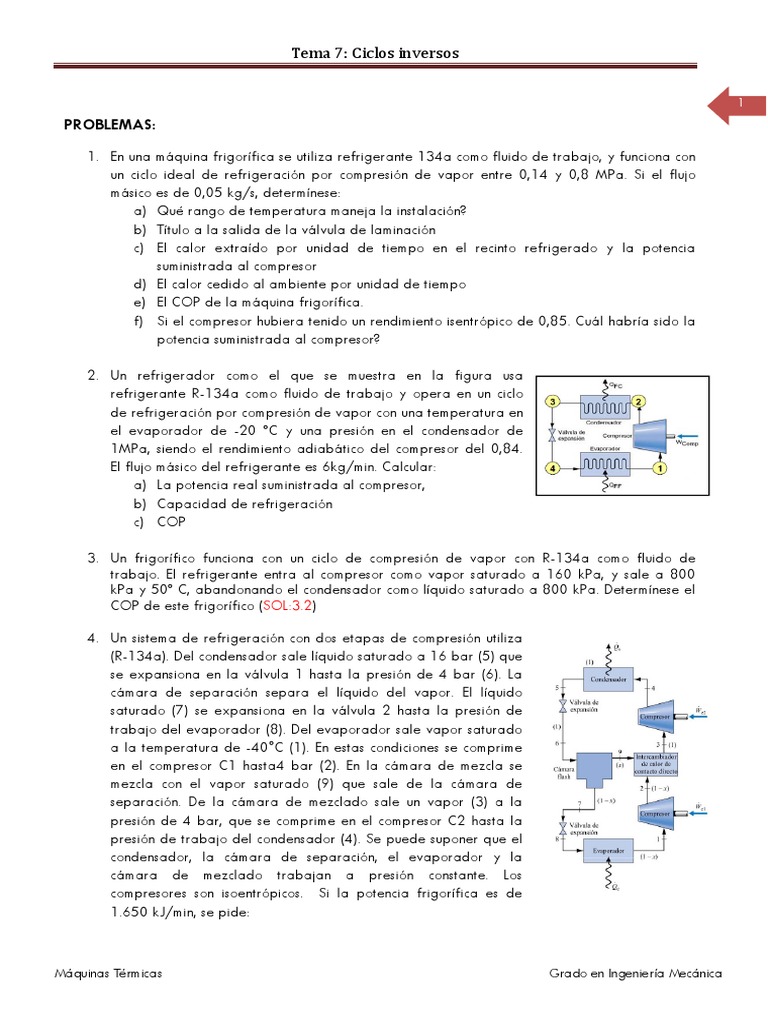

1. En una máquina frigorífica se utiliza refrigerante 134a como fluido de trabajo, y funciona con
un ciclo ideal de refrigeración por compresión de vapor entre 0,14 y 0,8 MPa. Si el flujo
másico es de 0,05 kg/s, determínese:
a) Qué rango de temperatura maneja la instalación?
b) Título a la salida de la válvula de laminación
c) El calor extraído por unidad de tiempo en el recinto refrigerado y la potencia
suministrada al compresor
d) El calor cedido al ambiente por unidad de tiempo
e) El COP de la máquina frigorífica.
f) Si el compresor hubiera tenido un rendimiento isentrópico de 0,85. Cuál habría sido la
potencia suministrada al compresor?
2. Un refrigerador como el que se muestra en la figura usa
refrigerante R-134a como fluido de trabajo y opera en un ciclo
de refrigeración por compresión de vapor con una temperatura en
el evaporador de -20 ºC y una presión en el condensador de
1MPa, siendo el rendimiento adiabático del compresor del 0,84.
El flujo másico del refrigerante es 6kg/min. Calcular:
a) La potencia real suministrada al compresor,
b) Capacidad de refrigeración
c) COP
3. Un frigorífico funciona con un ciclo de compresión de vapor con R-134a como fluido de
trabajo. El refrigerante entra al compresor como vapor saturado a 160 kPa, y sale a 800
kPa y 50º C, abandonando el condensador como líquido saturado a 800 kPa. Determínese el
COP de este frigorífico (SOL:3.2)
4. Un sistema de refrigeración con dos etapas de compresión utiliza
(R-134a). Del condensador sale líquido saturado a 16 bar (5) que
se expansiona en la válvula 1 hasta la presión de 4 bar (6). La
cámara de separación separa el líquido del vapor. El líquido
saturado (7) se expansiona en la válvula 2 hasta la presión de
trabajo del evaporador (8). Del evaporador sale vapor saturado
a la temperatura de -40°C (1). En estas condiciones se comprime
en el compresor C1 hasta4 bar (2). En la cámara de mezcla se
mezcla con el vapor saturado (9) que sale de la cámara de
separación. De la cámara de mezclado sale un vapor (3) a la
presión de 4 bar, que se comprime en el compresor C2 hasta la
presión de trabajo del condensador (4). Se puede suponer que el
condensador, la cámara de separación, el evaporador y la
cámara de mezclado trabajan a presión constante. Los
compresores son isoentrópicos. Si la potencia frigorífica es de
1.650 kJ/min, se pide:
Máquinas Térmicas Grado en Ingeniería Mecánica
Tema 7: Ciclos inversos
1) La tabla de propiedades y los diagramas T-s y p-h.
2
2) El flujo másico que pasa por el condensador y el COP del sistema.
3) El COP de un ciclo que trabaje con el mismo intervalo de temperaturas en el condensador y
en el evaporador, con un solo compresor, una sola válvula y la misma potencia frigorífica.
5. Un ciclo de refrigeración por compresión de vapor opera con 0,08 kg/s de refrigerante 134a
entre un foco frío a 0ºCy un foco caliente a 26ºC. El vapor saturado entra al compresor a
-10ºC y a la salida del condensador es líquido saturado a 9 bar. Calcular el COP del ciclo y
el COP máximo que podría alcanzar.
6. Al compresor de un frigorífico entra un flujo másico de 0,05 kg/s de refrigerante 134a como
vapor sobrecalentado a 0,14 MPa y -10ºC y sale a 0,8 MPa y 50ºC. El refrigerante se enfría
en el condensador hasta líquido saturado y sale del dispositivo de estrangulamiento a 0,14
MPa. Despreciando toda posibilidad de transferencia de calor y de caída de presión en las
líneas de conexión entre los componentes, determínese
a) El calor extraído por unidad de tiempo en el recinto refrigerado
b) La potencia de entrada al compresor
c) El rendimiento isoentrópico del compresor
d) El COP del frigorífico.
7. En la figura se puede ver el diagrama esquemático de un
sistema de refrigeración por compresión de vapor con dos
evaporadores, que utiliza R-134a como fluido de trabajo. Esta
configuración se usa para producir refrigeración a dos
temperaturas diferentes con un único compresor y un solo
condensador. El evaporador de baja temperatura opera a -18º
C con vapor saturado a la salida y tiene una capacidad de
refrigeración de 3 ton. El evaporador de alta temperatura
produce a la salida vapor saturado a 3,2 bar y tiene una
capacidad de refrigeración de 2 ton. La compresión es
isoentrópica y la presión del condensador es de 10 bar. No hay
pérdidas apreciables de presión en los flujos a través del
condensador y los evaporadores, y el refrigerante deja el
condensador en estado líquido saturado a 10 bar. Calcúlese:
a) El flujo másico de refrigerante en cada evaporador, en
kg/min.
b) La potencia necesaria en el compresor, en kW.
c) El flujo de calor transferido desde el refrigerante a su paso por el condensador, en
kW.
d) El COP
8. Un sistema de refrigeración en cascada con dos etapas refrigera a una temperatura de -40º
C cuando el condensador de alta temperatura trabaja a 1,6 MPa. El sistema superior de
refrigeración por compresión de vapor utiliza agua como fluido de trabajo. Su evaporador
trabaja a 5º C. El sistema inferior usa refrigerante R-134a como fluido de trabajo y dispone
de un condensador que trabaja a 400 kPa. Este sistema produce un efecto de enfriamiento de
20 kJ/s. Determinar los flujos másicos del R-134a y del agua en sus respectivos ciclos y el
COP total del sistema de cascada.
Máquinas Térmicas Grado en Ingeniería Mecánica
Tema 7: Ciclos inversos
9. Un ciclo ideal de refrigeración por compresión de vapor que utiliza refrigerante R-134a como
3
fluido de trabajo funciona con una temperatura en el evaporador de -20ºC y una presión en
el condensador de 9bar. El flujo másico de refrigerante es de 3kg/min. Calcular:
a) El COP
b) La capacidad de refrigeración en W
c) El COP de una máquina de Carnot inversa que funcione entre las mismas temperaturas
de evaporación y condensación que el ciclo real
d) Realizar los apartados a), b) y c) considerando un rendimiento isentrópico en el
compresor del 0,84
10. Un ciclo de refrigeración por compresión de vapor funciona con R-134a y unas presiones de
0,1MPa en el evaporador y 1,2MPa en el condensador. El fluido sale del evaporador con un
sobrecalentamiento de 6,43ºC y sale del condensador con un subenfriamiento de 4,32ºC.
Calcular el COP del ciclo si el rendimiento isentrópico del compresor es:
a) 1
b) 0,85
NOTA: Usar el diagrama del refrigerante para la zona de líquido
11. Una bomba de calor ideal por compresión de vapor funciona entre una temperatura del
evaporador de 0ºC y una presión en el condensador de 9bar. Del evaporador sale R-134a
como vapor saturado y entra a la válvula de expansión como líquido saturado. Si la bomba
de calor suministra 1000kJ/min a la región de alta temperatura, determinar:
a) La temperatura a la salida del compresor isentrópico
b) El COP
c) La potencia de entrada al compresor
12. En una bomba de calor que utiliza refrigerante R-134a, las presiones del evaporador y el
condensador son 2,4 y 9bar respectivamente. Al compresor entra vapor a 0ºC y sale a 53ºC.
Del condensador sale líquido a 32ºC. Si el ciclo se utiliza para suministrar a un edificio
80000kJ/min, determinar:
a) El flujo másico del refrigerante
b) La potencia de entrada al compresor
c) El rendimiento isentrópico del compresor
d) El COP
13. Un sistema de refrigeración de dos etapas con refrigeración intermedia funciona con R-134a
y tiene una presiones de 2, 4 y 10bar en el evaporador, en las cámaras de evaporación
instantánea y de mezcla y en el condensador respectivamente. Supóngase que la compresión
es isentrópica y que no hay otras pérdidas. Si la carga de refrigeración es de 17kW,
determinar:
a) El flujo másico que pasa por el evaporador
b) La potencia de entrada al compresor de baja
c) El flujo másico que sale de la cámara de evaporación instantánea y entra a la cámara
de mezcla
d) La potencia del compresor de alta
e) El COP
14. Se utiliza un ciclo Brayton con una relación de presiones de 3 para obtener un efecto de
refrigeración. La temperatura de entrada al compresor es 27ºC y la de entrada a la turbina
7ºC. Si el compresor y la turbina funcionan de forma ideal determinar:
a) El diagrama T-s
b) Las temperaturas máxima y mínima del ciclo
c) El COP
Máquinas Térmicas Grado en Ingeniería Mecánica
Tema 7: Ciclos inversos
d) Rehacer los apartados anteriores para el caso en el que los rendimientos isentrópicos
4
del compresor y de la turbina sean del 0,83 y 0,86 respectivamente.
15. La figura representa un ciclo de refrigeración de dos
etapas con refrigeración intermedia que funciona con
R-134a y un caudal de 0,25kg/s. Calcular:
a) La capacidad de refrigeración
b) La potencia de los compresores
c) El título a la salida de las válvulas de
expansión
d) El COP
e) Rehacer los cálculos si los compresores tienen
un rendimiento isentrópico de 0,85
16. Un sistema de refrigeración en cascada utiliza un refrigerante R-13 en la parte del sistema de
baja temperatura y refrigerante R-134a en la parte de alta. El circuito de R-13 funciona
entre 3,73bar y 14bar. Las entalpías el vapor saturado que sale del evaporador a 220K, del
vapor sobrecalentado que sale del compresor isentrópico a 275K y del líquido saturado que
entra en la válvula de expansión a 260K son 194,9, 217 y 103 kJ/kg respectivamente. El
ciclo ideal del circuito de refrigerante 134a funciona entre 1,4 y 7bar. La capacidad de
refrigeración del evaporador de baja temperatura es 8ton. Determinar:
a) Los flujos másicos en los dos circuitos
b) La potencia de entrada de ambos compresores
c) El COP del sistema en cascada
17. Se utiliza un ciclo Brayton regenerativo como el de
la figura con una relación de presiones de 6 para
obtener un efecto de refrigeración. La
temperatura de entrada al compresor es 30ºC y
la de entrada a la turbina 10ºC. El compresor y la
turbina tienen rendimientos isentrópicos de 0,85 y
el regenerador una eficiencia de 0,7. Determinar:
a) El diagrama T-s
b) Las temperaturas máxima y mínima del
ciclo
c) El COP
d) Si el caudal del ciclo es m=1kg/s, calcular
la capacidad de refrigeración del ciclo.
Datos: cp=1kJ/kgK y γ=1,4
