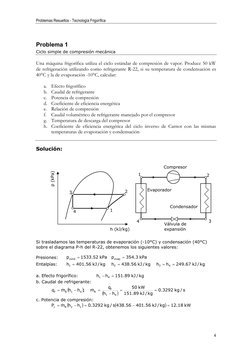

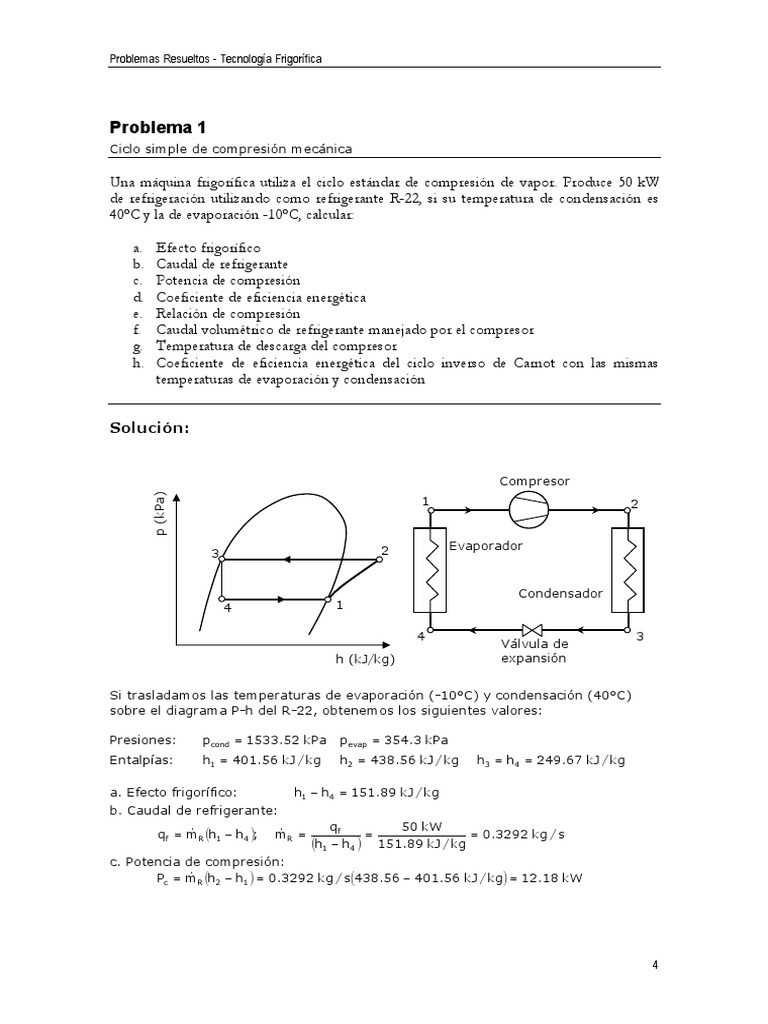

Problemas Resueltos - Tecnología Frigorífica

Problema 1
Ciclo simple de compresión mecánica

Una máquina frigorífica utiliza el ciclo estándar de compresión de vapor. Produce 50 kW


de refrigeración utilizando como refrigerante R-22, si su temperatura de condensación es
40°C y la de evaporación -10°C, calcular:

a. Efecto frigorífico
b. Caudal de refrigerante
c. Potencia de compresión
d. Coeficiente de eficiencia energética
e. Relación de compresión
f. Caudal volumétrico de refrigerante manejado por el compresor
g. Temperatura de descarga del compresor
h. Coeficiente de eficiencia energética del ciclo inverso de Carnot con las mismas
temperaturas de evaporación y condensación

Solución:

Compresor
p (kPa)

1 2

2 Evaporador
3

Condensador
4 1

4 3
Válvula de
h (kJ/kg) expansión

Si trasladamos las temperaturas de evaporación (-10°C) y condensación (40°C)


sobre el diagrama P-h del R-22, obtenemos los siguientes valores:

Presiones: p cond = 1533.52 kPa p evap = 354.3 kPa


Entalpías: h1 = 401.56 kJ / kg h2 = 438.56 kJ / kg h3 = h4 = 249.67 kJ / kg

a. Efecto frigorífico: h1 − h4 = 151.89 kJ / kg


b. Caudal de refrigerante:
& R (h1 − h4 ); &R = qf 50 kW
qf = m m = = 0.3292 kg / s
(h1 − h4 ) 151.89 kJ / kg
c. Potencia de compresión:
Pc = m& R (h2 − h1 ) = 0.3292 kg / s(438.56 − 401.56 kJ / kg) = 12.18 kW

4

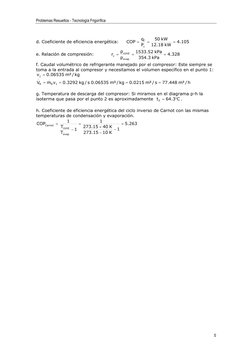

Problemas Resueltos - Tecnología Frigorífica

qf 50 kW
d. Coeficiente de eficiencia energética: COP = = = 4.105
Pc 12.18 kW
p cond 1533.52 kPa
e. Relación de compresión: rc = = = 4.328
p evap 354.3 kPa
f. Caudal volumétrico de refrigerante manejado por el compresor: Este siempre se
toma a la entrada al compresor y necesitamos el volumen específico en el punto 1:
v1 = 0.06535 m³ / kg
& =m
V & v = 0.3292 kg / s 0.06535 m³ / kg = 0.0215 m³ / s = 77.448 m³ / h
R R 1

g. Temperatura de descarga del compresor: Si miramos en el diagrama p-h la


isoterma que pasa por el punto 2 es aproximadamente t 2 = 64.3°C .

h. Coeficiente de eficiencia energética del ciclo inverso de Carnot con las mismas
temperaturas de condensación y evaporación.
1 1
COPCarnot = = = 5.263
Tcond 273.15 + 40 K
−1 −1
Tevap 273.15 − 10 K
