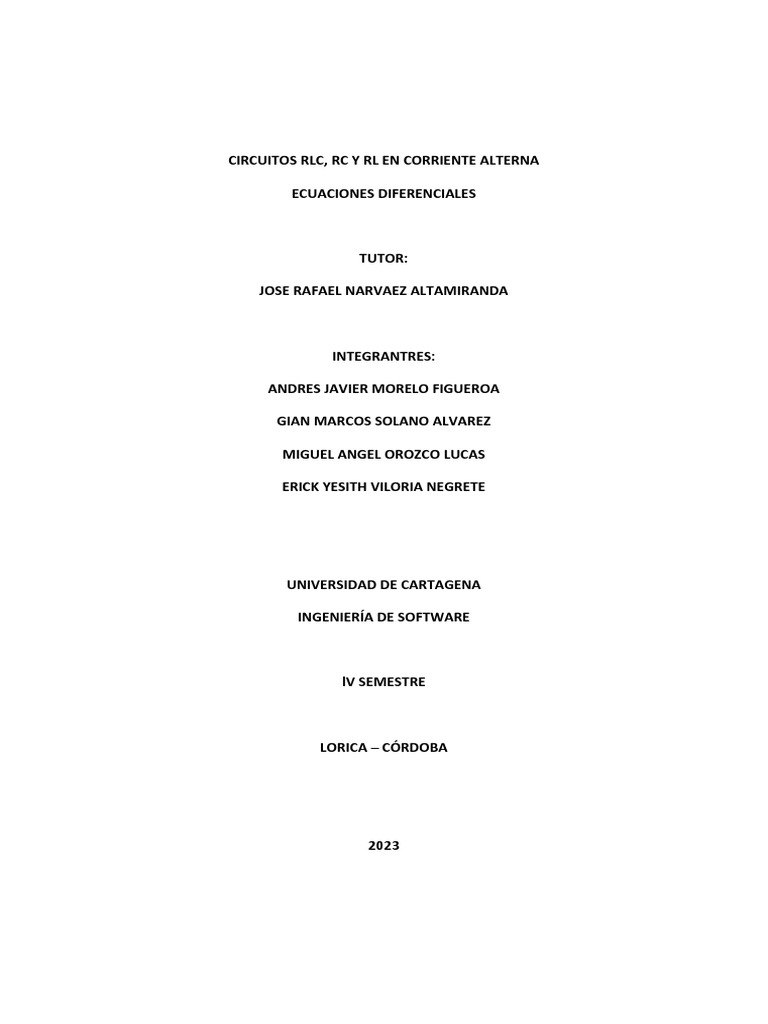

CIRCUITOS RLC, RC Y RL EN CORRIENTE ALTERNA

ECUACIONES DIFERENCIALES

TUTOR:

JOSE RAFAEL NARVAEZ ALTAMIRANDA

INTEGRANTRES:

ANDRES JAVIER MORELO FIGUEROA

GIAN MARCOS SOLANO ALVAREZ

MIGUEL ANGEL OROZCO LUCAS

ERICK YESITH VILORIA NEGRETE

UNIVERSIDAD DE CARTAGENA

INGENIERÍA DE SOFTWARE

lV SEMESTRE

LORICA – CÓRDOBA

2023
 CORRIENTE ALTERNA

La corriente alterna es aquella en que la que la intensidad cambia de dirección

periódicamente en un conductor. como consecuencia del cambio periódico de
polaridad de la tensión aplicada en los extremos de dicho conductor.

La variación de la tensión con el tiempo puede tener diferentes formas: senoidal (la
forma fundamental y mas frecuente en casi todas las aplicaciones de electrotecnia);
triangular; cuadrada; trapezoidal; etc..si bien estas otras formas de onda no senoidales
son mas frecuentes en aplicaciones electrónicas.

Las formas de onda no senoidales pueden descomponerse por desarrollo en serie de

Fourier en suma de ondas senoidales (onda fundamental y armónicos), permitiendo así
el estudio matemático y la de sus circuitos asociados.

VENTAJAS DE LA CORRIENTE ALTERNA

La corriente alterna presenta ventajas decisivas de cara a la producción y transporte de

la energía eléctrica, respecto a la corriente continua:

1. 1-Generadores y motores mas baratos y eficientes, y menos complejos

2. 2-Posibilidad de transformar su tensión de manera simple y barata
(transformadores)
3. 3-Posibilidad de transporte de grandes cantidades de energía a largas
distancias con un mínimo de sección de conductores ( a alta tensión)
4. 4-Posibilidad de motores muy simples, (como el motor de inducción asíncrono
de rotor en cortocircuito)
5. 5-Desaparición o minimización de algunos fenómenos eléctricos indeseables
(magnetización en las maquinas, y polarizaciones y corrosiones electrolíticas en
pares metálicos)

La corriente continua, presenta la ventaja de poderse acumular directamente, y para

pequeños sistemas eléctricos aislados de baja tensión, (automóviles) aun se usa
(Aunque incluso estos acumuladores se cargan por alternadores). Actualmente es
barato convertir la corriente alterna en continua (rectificación) para los receptores que
usen esta ultima (todos los circuitos electrónicos).

FRECUENCIA Y PERIODO

La frecuencia f es nº de ciclos por unidad de tiempo . Su unidad es el Hz (Herzio) =1

ciclo/s. Industrialmente se usan corrientes de 50 Hz (60Hz en América),
dimensionalmente la frecuencia son ciclos/tiempo ,o sea t –1.
El periodo T es la inversa de la frecuencia, o lo que es lo mismo, el tiempo que dura un
ciclo completo.

T= 1/f (dimension; t)

Una onda variable senoidalmente con el tiempo puede considerarse como la

proyección sobre un diámetro de un movimiento circular uniforme de velocidad
angular w, entonces la tensión instantánea V ;

V M sen wt

En donde V M es el valor máximo a que llega la tensión, y

w = 2 f (radianes /s)

SOLENOIDES, AUTOINDUCION

En corriente alterna , las maquinas generadoras, los transformadores, los motores y

otros receptores están constituidos por bobinas sobre núcleos ferromagnéticos,
bobinas que tienen un comportamiento en corriente alterna (ca) distinto a su
comportamiento en cc , introduciendo un desfase entre la tensión en sus bornes y la
intensidad que los atraviesa, la intensidad se retrasa respecto a la tensión , y además
presentan una resistencia mayor al paso de la corriente, que la que presentan en
corriente continua.

Estos dos factores, retraso de intensidad y reactancia inductiva (resistencia al paso de

corriente alterna) deben ser tenidos en cuenta en el calculo, que difiere así del calculo
de los mismos en corriente continua.

Los solenoides acumulan energía eléctrica en forma de energía magnética en sus

núcleos ferromagnéticos, y la devuelven al circuito , pero con un retraso en la
devolución de energía eléctrica que origina los desfases entre la tensión y la intensidad
(que se retrasa).

Esto origina sobrecargas de intensidad inútiles en la red de transporte, obligando a

secciones mayores en los conductores.

Además, pueden originar por autoinducción sobre tensiones transitorias de miles de

voltios, si se intenta cortar la tensión de alimentación bruscamente sin los dispositivos
adecuados .Estas sobre tensiones, pueden provocar arcos eléctricos en contactos y
perforar aislantes de condensadores y conductores del circuito.

AUTOINDUCCIÓN
Cuando se varia la intensidad que atraviesa una inductancia (que es una bobina con o
sin núcleo de hierro), esta bobina produce una fuerza electromotriz E instantánea que
es proporcional a la variación de intensidad i por unidad de tiempo . La magnitud
constante L es la autoinducción de la bobina

E = - L di/dt

y cuyo sentido (signo menos) es tal que intenta anular la variación de campo que
produce la variación de intensidad. Si la intensidad aumenta , la E intenta crear un
campo decreciente, y si i disminuye, un campo creciente. Se puede decir que "la
inductancia se opone a las variaciones de intensidad que la recorren", (actúa como una
masa inercial en mecánica frente a las fuerzas que intentan acelerarla)

La unidad SI de inductancia es el Henrio, que es la inductancia de una bobina en la que

una variación de un amperio por segundo produce una fuerza electromotriz inducida
de un voltio.

CIRCUITOS RC

Un circuito RC es un circuito eléctrico compuesto de resistencias y condensadores. La

forma más simple de circuito RC es el circuito RC de primer orden, compuesto por una
resistencia y un condensador. Los circuitos RC pueden usarse para filtrar una señal
alterna, al bloquear ciertas frecuencias y dejar pasar otras.

CIRCUITO RC EN SERIE
El voltaje entregado VS es igual a la suma fasorial de la caída de voltaje en el resistor
(Vr) y de la caìda de voltaje en el capacitor (Vc). Ver la siguiente fórmula: Vs = Vr + Vc
(suma fasorial)

Esto significa que cuando la corriente está en su punto más alto (corriente pico), será
así tanto en el resistor como en el capacitor. Pero algo diferente pasa con los voltajes.
En el resistor, el voltaje y la corriente están en fase (sus valores máximos y mínimos
coinciden en el tiempo). Pero el voltaje en el capacitor no es así

CIRCUITO RC EN PARALELO

En un circuito RC paralelo en AC, el valor del voltaje es el mismo en el condensador y

en la resistencia. La corriente (corriente alterna) que la fuente entrega al circuito se
divide entre la resistencia y el condensador. (It = Ir + Ic).

La corriente que pasa por la resistencia y la tensión que hay en ella están en fase
debido a que la resistencia no causa desfase. La corriente en el capacitor/condensador
está adelantada con respecto a la tensión (voltaje), que es igual que decir que el
voltaje está retrasado con respecto a la corriente.

CIRCUITOS RL

Son aquellos circuitos que poseen una resistencia (R), un inductor o bobina como
solenoide (L) y un ferm (fuerza motriz) o fuente de voltaje. ahora a medida que la
corriente avanza por el circuito, el inductor se comienza a cargar y comienza a generar
una corriente eléctrica en el sentido opuesto. En partículas en este tipo de circuitos, no
existen cambios bruscos de corriente.
Un circuito RL, se tiene una resistencia y una bobina en serie, La corriente en ambos
elementos es la misma, la tensión en la bobina esta en fase con la corriente que pasa
por ella, pero el voltaje en la bobina esta adelantado a la corriente que pasas por ella
en 90° (ejemplo de circuito en serie

CIRCUITO RL EN PARALELO

En un circuito RL Paralelo el valor del voltaje es el mismo para la resistencia y para la

bobina. La corriente que pasa por la resistencia esta en fase con el voltaje aplicado, en
cambio en la bobina la corriente se atrasa 90° con respecto al voltaje. Su formula es:
V=VR= VL

CIRCUITOS RLC

En electrodinámica, un circuito RLC es un circuito lineal que contiene una resistencia

eléctrica, una bobina y un capacitor. Existen dos tipos de circuitos RLC, en serie o en
paralelo, según la interconexión de los tres tipos de componentes. El comportamiento
de un circuito RLC se describe generalmente por una ecuación diferencial de segundo
orden (en donde los circuitos RC o RL se comportan como circuitos de primer orden).

CIRCUITO RLC EN SERIE

Se tiene un circuito compuesto por un capacitor C, una inductancia y una resistencia

conectadas en serie a un generador de funciones.

Un circuito en serie RLC que contiene una resistencia de 12Ω , una inductancia de
0,15H y un condensador de 100uF están conectados en serie a través de una 100V,
50Hz. Calcular la impedancia total del circuito, la corriente de los circuitos, factor de
potencia y dibujar el diagrama de fasores de tensión.
 CIRCUITO RLC EN PARALELO

En un circuito que presenta los tres elementos conectados en paralelo, la tensión total
aplicada el circuito es la misma que la que tenemos en bornes que cada elemento,
mientras que la intensidad que circula para cada uno de ellos es distinta y depende de
los efectos de la R, de la L y de la C

ECUACIONES DIFERENCIALES APLICADAS, CIRCUITOS ELÉCTRICOS

PROBLEMA: Se aplica una fuerza electromotriz de 30V a un circuito en serie RL con 0.1
henrys de inductancia y 50 ohms de resistencia. Determine la corriente i(t), si i(0) = 0.
Determine la corriente conforme t → 0.

Se obtienen los modelos para el circuito representado. Dicho modelo matemático

proviene de las leyes de Kirchoff:

1. La suma de las corrientes hacia (o desde) cualquier punto es cero. LEY DE

NODOS
2. Alrededor de cualquier trayectoria cerrada la suma de las caídas de voltaje
instantáneas en una dirección específica, es cero. LEY DE MALLAS

En este caso, como se quiere encontrar un valor (la corriente i(t)), en un circuito
cerrado o malla utilizaremos para modelar el circuito la LEY DE MALLAS.
Tabla: Caídas de voltaje para cada elemento del circuito descrito en la figura,
expresadas en función de la correinte i(t) y en función de la carga g(t).

Elementos del Circuito Caídas de Voltaje Caídas de voltaje

en función de i(t) en función de g(t)
Inductor di d2 i
L ¿ 2
dt dt
Resistor iR dg
=R
dt
Capacitor 1
q
c

Entonces, aplicando la ley de mallas de kirchoff al circuito, para las caídas de voltaje en
función de la corriente i(t), se tiene:

di
L + iR=E(t) (1)
dt

Donde L, R son constantes conocidas como la inductancia y la resistencia,

respectivamente. La corriente i(t) se llama también respuesta del sistema.

Esta ecuación (1), no es más que la ecuación (2) sin la caída de voltaje que genera el
capacitor; dicha ecuación es:

di 1
L + Ri + L q=E (t) (2)
dt c

Una vez modelado un circuito en serie del tipo RLC, las versiones de circuitos en serie
del tipo LR y RC, son simplemente contracciones de la ecuación (2).

La ecuación (2) aparecen 2 variables dependientes i y q por lo que para poder

resolverla con los métodos para ecuaciones lineales ordinarias es necesario adecuarla
a la forma de una ecuación diferencial lineal ordinaria, la cual contiene una sola
variable dependiente, lo cual se hace evidente al ver la ecuación en su forma estándar:

La forma estándar anterior representa una ecuación diferencial de 2º orden, donde su

única variable dependiente es (y) y su variable independiente es (x).

Se utiliza la forma estándar de una ecuación diferencial linea ordinaria de 2º orden por
que al adecuar la ecuación (2) a una ecuación diferencial lineal ordinaria da como
resultado una ecuación de lineal ordinaria de 2º orden, ya que la relación que se
necesita para sustituir una de las variables independientes eleva el orden de la
ecuación (2), al ser una diferencial. Es decir, la ecuación que relaciona a las variables
dependientes i(t) y q(t) en la ecuación (2) para convertirse en una ED de 2o Orden, es
una ecuación diferencial.
Dicha ecuación diferencial que relaciona a las variables dependientes i(t) y q(t), en su
forma de derivada es:

dq
i=
dt

Solución de la Ecuación Diferencial resultante

Para nuestro caso la ecuación diferencial a resolver, según la ecuación (1)

y sustituyendo los valores del problema planteado, es:

di
0.1= + 50i=30 (3)
dt

Resolviendo la ecuación (3) por el método de los 4 pasos:

I. Forma estándar:
dy di
+ P ( x ) y =g ( x ) → +500 i=300
dx dt

II. Factor Integrante:

∫ P ( x ) dx=¿∫ 500 dt=¿ e500 t ¿ ¿
e e

III. Forma de la solución:

y= y c + y p →i ( t )=itr ( t ) +ips(t)
−∫ p( x)dx
→itr ( t )=C e ∫
− 500 dt
y c =C e →itr ( t )=C e−500 t

1 1
∫ e∫ f ( t ) dx →ips ( t )= 500 t ∫ e ∗300 dt
p ( x ) dx 500 t
yp=
∫ P ( x ) dx e
e
300
500t ∫
500 t
→ ips ( t )= e dt
e
300
500 t ∫
→ ips ( t )= e 500t∗500 dt
500∗e
3 500t 500 t
→ ips ( t )= ∗e [ e ]
5
3
→ ips ( t )=
5

Por tanto la corriente (total en el circuito), buscada es:

3
i (t )=itr ( t )+ips ( t )=Ce−500 t +
5
Para encontrar el valor de C utilizamos los valores iniciales i(0) = 0, es decir cuando el
tiempo (t) es 0 la corriente (i) en el circuito es 0 tambien.

Por tanto, sustituyendo estos valores en la ecuación para la corriente resultante del
circuito (4), tenemos:

−500t 3
i (t )=Ce
5

3
0=Ce−500(0)
5

3
0=C ( 1 ) +
5

3
0=C+
5

Esto implica que:

−3
C=
5

De donde la Corriente Buscada es:

−3 −500t 3
¿= e + b (5)
5 5

3
Es evidente, observando la ecuación (5), que cuando t → ∞ ,i(t ) ,, este resultado se
5
hace más evidente cuando se grafica la corriente i(t).
 BIBLIOGRAFIA

https://ddtorres.webs.ull.es/Docencia/Intalaciones/Electrifica/Tema%202.htm

https://circuitos0.webnode.mx/sobre-nosotros/

https://ecuaciondiferencialejerciciosresueltos.com/ecuaciones-diferenciales-aplicadas-
circuitos-electricos

http://www.fis.puc.cl/~jalfaro/fis1533/clases/corriente%20alterna.pdf
