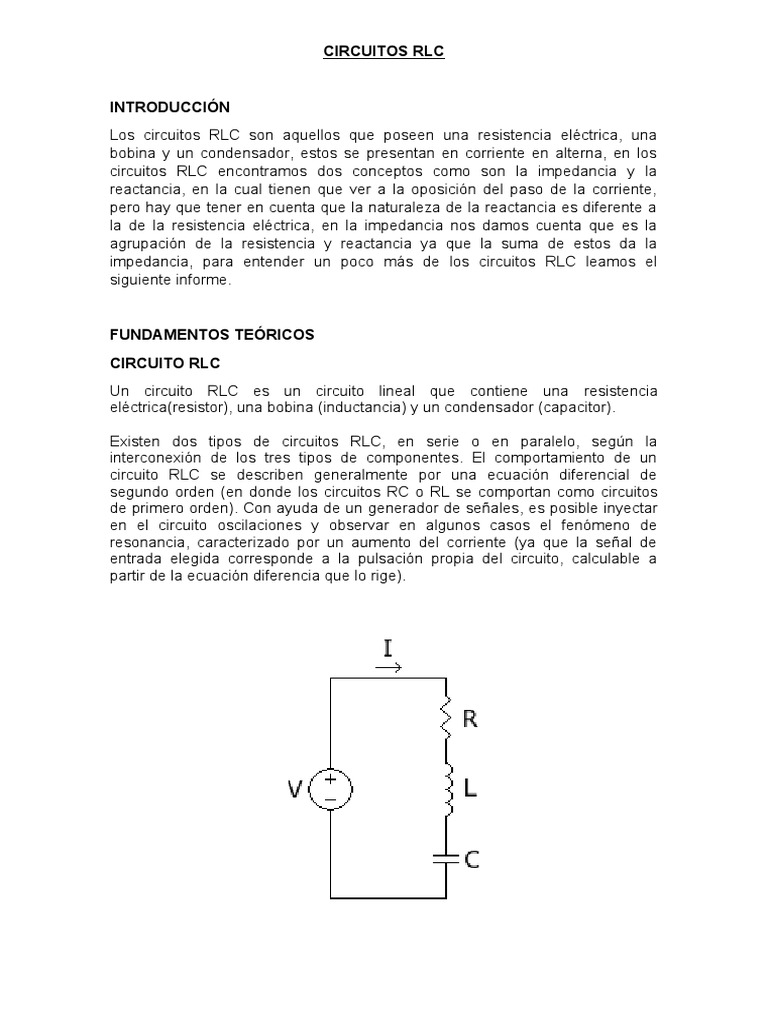

CIRCUITOS RLC

INTRODUCCIÓN
Los circuitos RLC son aquellos que poseen una resistencia eléctrica, una
bobina y un condensador, estos se presentan en corriente en alterna, en los
circuitos RLC encontramos dos conceptos como son la impedancia y la
reactancia, en la cual tienen que ver a la oposición del paso de la corriente,
pero hay que tener en cuenta que la naturaleza de la reactancia es diferente a
la de la resistencia eléctrica, en la impedancia nos damos cuenta que es la
agrupación de la resistencia y reactancia ya que la suma de estos da la
impedancia, para entender un poco más de los circuitos RLC leamos el
siguiente informe.

FUNDAMENTOS TEÓRICOS
CIRCUITO RLC
Un circuito RLC es un circuito lineal que contiene una resistencia
eléctrica(resistor), una bobina (inductancia) y un condensador (capacitor).

Existen dos tipos de circuitos RLC, en serie o en paralelo, según la

interconexión de los tres tipos de componentes. El comportamiento de un
circuito RLC se describen generalmente por una ecuación diferencial de
segundo orden (en donde los circuitos RC o RL se comportan como circuitos
de primero orden). Con ayuda de un generador de señales, es posible inyectar
en el circuito oscilaciones y observar en algunos casos el fenómeno de
resonancia, caracterizado por un aumento del corriente (ya que la señal de
entrada elegida corresponde a la pulsación propia del circuito, calculable a
partir de la ecuación diferencia que lo rige).
RESISTOR
Se denomina resistencia o resistor al componente electrónico diseñado para
introducir una resistencia eléctrica determinada entre dos puntos de un circuito
eléctrico. En otros casos, como en las planchas, calentadores, etc., se emplean
resistencias para producir calor aprovechando el efecto Joule. Es un material
formado por carbón y otros elementos resistivos para disminuir la corriente que
pasa. Se opone al paso de la corriente.
BOBINA
Es un tipo de transformador eléctrico que permite generar pulsos de alta
tensión, a partir de una fuente de corriente continua de baja tensión.Para crear
los cambios de flujo necesarios para inducir tensión, la corriente directa en la
bobina del primario era interrumpida periódicamente a través de un contacto
mecánico conocido como oscilador.

CAPACITOR
Es un dispositivo pasivo, utilizado en electricidad y electrónica, capaz de
almacenar energía sustentando un campo eléctrico. Está formado por un par
de superficies conductoras, generalmente en forma de láminas o placas, en
situación de influencia total separadas por un material dieléctrico o por vacío.
Las placas, sometidas a una diferencia de potencial, adquieren una
determinada carga eléctrica, positiva en una de ellas y negativa en la otra,
siendo nula la variación de carga total.

IMPEDANCIA

La impedancia es una magnitud que establece la relación (cociente) entre la

tensión y la intensidad de corriente. Tiene especial importancia si la corriente
varía en el tiempo, en cuyo caso, ésta, la tensión y la propia impedancia se
describen con números complejos o funciones del análisis armónico. Su
módulo (a veces impropiamente llamado impedancia) establece la relación
entre los valores máximos o los valores eficaces de la tensión y de la corriente.

La parte real de la impedancia es la resistencia y su parte imaginaria es la

reactancia. El concepto de impedancia generaliza la ley de Ohm en el estudio
de circuitos en corriente alterna (AC).El término fue acuñado por Oliver
Heaviside en 1886. En general, la solución para las corrientes y las tensiones
de un circuito formado por resistencias, condensadores e inductancias y sin
ningún componente de comportamiento no lineal, son soluciones de
ecuaciones diferenciales. Pero, cuando todos los generadores de tensión y de
corriente tienen la misma frecuencia constante y sus amplitudes son
constantes, las soluciones en estado estacionario (cuando todos los fenómenos
transitorios han desaparecido) son sinusoidales y todas las tensiones y
corrientes tienen la misma frecuencia que los generadores y amplitud
constante. La fase, sin embargo, se verá afectada por la parte compleja
(reactancia) de la impedancia.
REACTANCIA
Se denomina reactancia a la oposición ofrecida al paso de la corriente
alterna por inductores (bobinas) y condensadores y se mide en Ohmios.

Junto a la resistencia eléctrica determinan la impedancia total de un

componente o circuito, de tal forma que la reactancia (X) es la parte imaginaria
de la impedancia (Z) y la resistencia (R) es la parte real, según la igualdad:

CORRIENTE ALTERNA

Se denomina corriente alterna (abreviada CA) a la corriente eléctrica en la que

la magnitud y el sentido varían cíclicamente. La forma de oscilación de la
corriente alterna más comúnmente utilizada es la de una oscilación sinusoidal ,
puesto que se consigue una transmisión más eficiente de la energía. Sin
embargo, en ciertas aplicaciones se utilizan otras formas de oscilación
periódicas, tales como la triangular o la cuadrada.

Utilizada genéricamente, la CA se refiere a la forma en la cual la electricidad

llega a los hogares y a las empresas. Sin embargo, las señales de audio y de
radio transmitidas por los cables eléctricos, son también ejemplos de corriente
alterna. En estos usos, el fin más importante suele ser la transmisión y
recuperación de la información codificada (o modulada) sobre la señal de la
CA.

EJEMPLO PRACTICO
Circuito RLC serie con generador de tensión
Planteamos la ecuación diferencial que describe al circuito. Para ello,
utilizamos la Segunda ley de Kirchhoff. Vale aclarar que la corriente girará en el
sentido tradicional (de positivo a negativo del generador).

Nos vamos al dominio transformado y sacamos factor común la corriente

Si, Z(S) es la impedancia compleja del circuito. Acá paramos

Como estamos buscando es la corriente, se puede dejar sola en un miembro:

La impedancia es el inverso multiplicativo de la admitancia

Seguimos. Vamos a operar sobre nuestra admitancia compleja.

Busquemos el máximo común divisor del denominador.

Ahora si nos quedó algo más amigable, pero aún necesitamos seguir
trabajando. Vamos a despejar el producto LC del denominador.

Vamos a reemplazar este desarrollo obtenido en nuestra ecuación anterior.

Ahora que tenemos la expresión de la corriente, podemos encontrar la tensión

en cada elemento pasivo del circuito. Ya estamos en condiciones de plantear la
salida del circuito en función de la tensión de entrada para cada uno de los
elementos pasivos.
Salida en el resistor

Salida en el inductor
Salida en el capacitor

CONCLUSIÓN
Nos podemos dar cuenta que los circuitos RLC son utilizados como filtro de
frecuencia o de transformadores de impedancia, es los circuitos RLC se
pueden comportar múltiples inductancias y condensadores.
Logramos determinar y conocer cuando un circuito se encuentra en resonancia,
dependiendo que sea en serie o en paralelo.
