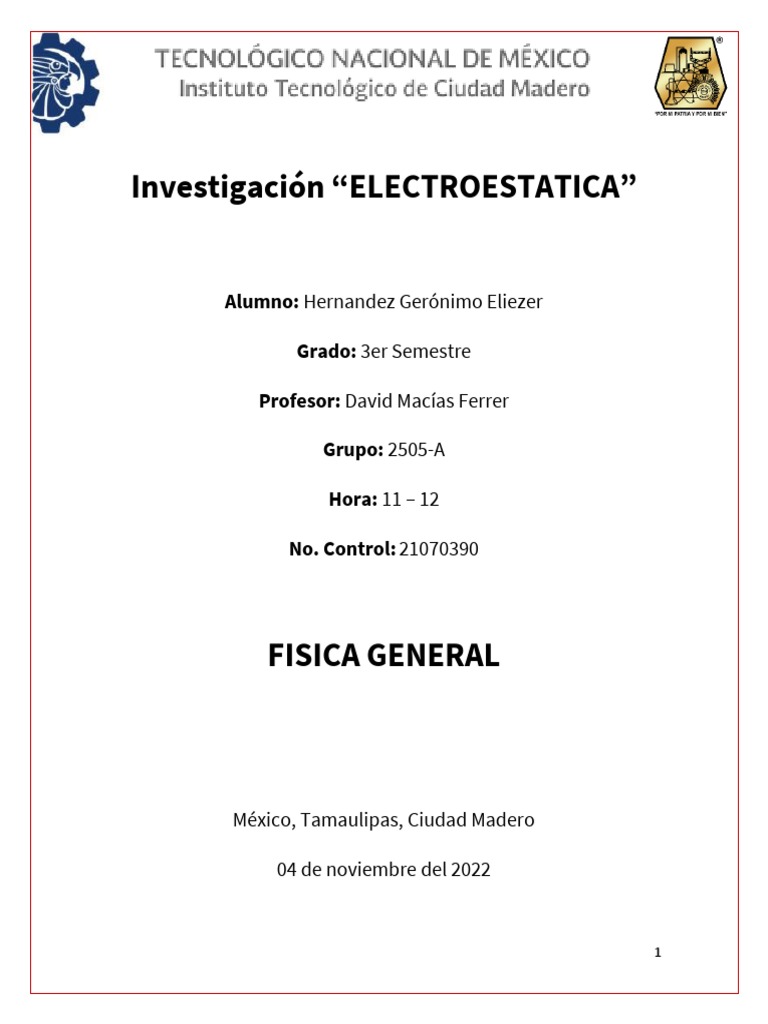

Investigación “ELECTROESTATICA”

Alumno: Hernandez Gerónimo Eliezer

Grado: 3er Semestre

Profesor: David Macías Ferrer

Grupo: 2505-A

Hora: 11 – 12

No. Control: 21070390

FISICA GENERAL

México, Tamaulipas, Ciudad Madero

04 de noviembre del 2022

1
 INDICE.

CAPACITORES DIOELECTRICOS .................................................................................. 3 – 7

ENERGIA ASOCIADA AL CAMPO ELECTRICO ..................................................................... 8

CAPACITORES EN SERIE Y PARARLELO .................................................................... 9 – 12

CONCLUSION Y BIBLIOGRAFIAS ..................................................................................... 13

2
 Capacitores con dieléctrico.
¿Qué es un capacitor? Conocidos también como condensadores son dispositivos electrónicos que permiten
almacenar energía eléctrica. En un circuito pueden estar asociados en serie paralelo o mixto, tal como lo hacen
las resistencias.

¿Cuál es el diseño de un capacitor? Está formado por dos conductores,

denominan placas, muy cercanos entre sí. Entre ellas se coloca un dieléctrico
que permite aislar las placas entre sí. La figura muestra un esquema de un
capacitor de placas paralelas, aislado, en este caso, por aire. Existen otros
dieléctricos tales como vidrio, papel humedecido con parafina etc.

¿Cual es el funcionamiento de un capacitor y proceso de carga? La transferencia de

carga va aumentando hasta un límite en el cual la diferencia de potencial entre las
placas del capacitor se iguala con la que posee la batería.
Esta condición es la que limita el almacenamiento de
energía (carga eléctrica) en el capacitor.

Un capacitor está formado por dos conductores separados por un material aislante.
Los conductores suelen tener cargas de igual magnitud, pero de signo opuesto, o sea,
la carga neta en el capacitor es nula. Puesto que la diferencia de potencial entre los
conductores es proporcional a la carga, el cociente entre la magnitud de la carga y la diferencia de potencial es
una constante que solo depende de la geometría (forma de los conductores, separación entre ellos) y el medio
aislante que los separa (vacío, polímero, cerámica, etc.). Se define la capacitancia de un capacitor como la
relación entre la magnitud de la carga de uno de los conductores y la diferencia de potencial entre ellos.

En el Sistema Internacional
de Unidades la unidad de
capacitancia es el coulomb
por volt (C/V), el cual se
denomina farad (F). En
idioma español se acepta
llamarlo faradio.

Los capacitores1 se utilizan en muchas aplicaciones de la ingeniería, pero

una de sus propiedades importantes es que este dispositivo puede
almacenar energía. La energía que puede almacenar un capacitor es
proporcional a la capacitancia. Para obtener la capacitancia, generalmente se calcula la diferencia de potencial
entre los materiales conductores, 𝑉𝑎𝑏 = 𝑉𝑎 − 𝑉𝑏 = ∫ 𝐸⃗ ∙ 𝑑𝑙 𝑏 𝑎, y luego se realiza el cociente entre Q y V. El cálculo
de la diferencia de potencial requiere el conocimiento del campo eléctrico, él que en ocasiones puede calcularse
mediante la Ley de Gauss.

3
Energía almacenada en un capacitor cargado Esencialmente, al cargar un capacitor un agente externo transfiere
carga desde la placa de menor potencial a la placa de mayor potencial. La energía que se requiere para cargar el
capacitor se almacena en el dispositivo y se libera al descargarlo. En el proceso de carga, varía tanto la carga
como la diferencia de potencial entre las placas. Al final del proceso, la carga final Q y la diferencia de potencial
fina V están relacionadas por. El trabajo total requerido para cargar el capacitor corresponde a la energía
almacenada por el dispositivo

La energía almacenada está contenida en el campo eléctrico

establecido entre las placas del capacitor. Frecuentemente, es útil
considerar la densidad de energía (u), es decir, la energía por unidad de
volumen en el espacio comprendido entre las placas. En su forma más
sencilla, un capacitor está formado por dos placas metálicas o
armaduras paralelas, de la misma superficie y encaradas, separadas por
una lámina no conductora o dieléctrico. Al conectar una de las placas a
un generador, ésta se carga e induce una carga de signo opuesto en la
otra placa. Por su parte, teniendo una de las placas cargada
negativamente (Q–) y la otra positivamente (Q+) sus cargas son iguales
y la carga neta del sistema es 0, sin embargo, se dice que el capacitor se
encuentra cargado con una carga Q.

Los capacitores pueden conducir corriente continua durante sólo un instante

(por lo cual podemos decir que los capacitores, para las señales continuas,
es como un cortocircuito), aunque funcionan bien como conductores en
circuitos de corriente alterna. Es por esta propiedad lo convierte en
dispositivos muy útiles cuando se debe impedir que la corriente continua
entre a determinada parte de un circuito eléctrico, pero si queremos que
pase la alterna. Los capacitores se utilizan junto con las bobinas, formando
circuitos en resonancia, en las radios y otros equipos electrónicos. Además,
en los tendidos eléctricos se utilizan grandes capacitores para producir
resonancia eléctrica en el cable y permitir la transmisión de más potencia.

Además, son utilizados en: Ventiladores, motores de Aire Acondicionado, en Iluminación, Refrigeración,
Compresores, Bombas de Agua y Motores de Corriente Alterna, por la propiedad antes explicada.

Si las diferencias de potencial en las figuras son iguales, los campos eléctricos dentro del capacitor han de ser
idénticos. Sin embargo, cabría esperar la presencia del dieléctrico para reducir la intensidad del campo eléctrico.
Como concluyó Faraday, la tendencia del dieléctrico a disminuir el campo se ve balanceada por la carga
adicional que la batería suministra a las placas cuando se inserta el
dieléctrico.

4
Dieléctricos.

Un dieléctrico es un material no conductor (vidrio, papel, madera,

plástico). Cuando un dieléctrico se inserta entre las placas de un
capacitor, tendrá las siguientes funciones:

• Da el soporte mecánico que permite mantener a las placas

separadas una distancia pequeña sin tocarse.
• Incrementa al máximo posible la diferencia de potencial
entre las placas del capacitor y, por lo tanto, almacenas cantidades más grandes de carga y energía.
• Incrementa la capacitancia K es la constante dieléctrica.
• Consideramos un capacitor cargado aislado y sin dieléctrico entre sus placas.

Materiales dieléctricos.

En la práctica, muchos de los capacitores tienen

un material sólido no conductor entre sus placas
conductoras; a este material se le llama
dieléctrico. En la industria de los capacitores se
utilizan películas de parafina, de polímeros o de
óxidos no conductores. El separar las placas
metálicas con un dieléctrico tiene varias
funciones: da soporte mecánico al sistema, es
decir, mantiene las placas separadas, además, el
dieléctrico puede soportar diferencias de
potencial mayores al aire, sin que se llegue a
romper, o sea, sin que se ionice el material y haya conducción entre las placas. Finalmente, la capacitancia
aumenta cuando se introduce un dieléctrico entre las placas. La relación entre la capacitancia del capacitor
cuando se introduce el dieléctrico C y cuando las placas se separan por el vacío C0 se llama la constante
dieléctrica del material, K.

Las constantes dieléctricas de todos los dieléctricos son mayores que la unidad. Cuando se introduce un
dieléctrico entre las placas del capacitor el dieléctrico se polariza, es decir, hay una redistribución de las cargas
positivas y negativas dentro del material. Se llama capacitor a un dispositivo que almacena carga eléctrica. El
capacitor está formado por dos conductores próximos uno a otro, separados por un aislante, de tal modo que
puedan estar cargados con el mismo valor, pero con signos contrarios. Los capacitores se usan de manera
regular en diversidad de circuitos eléctricos. Por ejemplo, se usan para sintonizar la frecuencia de los receptores
de radio, en filtros de fuentes de energía eléctrica, para eliminar las chispas en los sistemas de encendido de los
automóviles y como dispositivos de almacenamiento de energía en unidades de destello el electrónico.

5
 Esta combinación de dos conductores se conoce como capacitor. Los
conductores son las placas. Si los conductores llevan carga de igual
magnitud y signo opuesto existe una diferencia de potencial V entre
ellos. ¿Qué determina cuánta carga existe en las placas de un capacitor
para cierto voltaje? Los experimentos han demostrado que la cantidad
de carga Q en un capacitor1 es linealmente proporcional a la diferencia
de potencial entre los conductores; es decir, Q V. La constante de
proporcionalidad depende de la forma y separación de
los conductores.2 Esta relación se escribe como Q C V si define la
capacitancia de la siguiente manera:

La capacitancia C de un capacitor se define como la relación de la

magnitud de la carga en cualquiera de los conductores a la magnitud de la diferencia de potencial entre dichos
conductores.

Es posible deducir una expresión para la capacitancia producida por un par de conductores de cargas opuestas
con una carga de magnitud Q, de la siguiente manera: primero calcule la diferencia de potencial utilizando las
técnicas descritas en el capítulo 25. A continuación utilice la expresión C Q/V a fin de evaluar la capacitancia.
Este cálculo es fácil si la geometría del capacitor es sencilla.

Cuando se conecta una batería con una resistencia y un

condensador en serie, la corriente inicial es alta puesto que la
batería debe transportar la carga de una placa del condensador
a la otra. La carga de corriente alcanza asintóticamente el valor
de cero a medida que el condensador se carga con el voltaje de
la batería. La carga del condensador almacena energía en el
campo eléctrico entre sus placas. La tasa de carga se describe
típicamente en función de la constante de tiempo RC.

Las constantes dieléctricas de todos los dieléctricos son mayores que la unidad. Cuando se introduce un
dieléctrico entre las placas del capacitor el dieléctrico se polariza, es decir, hay una redistribución de las cargas
positivas y negativas dentro del material.

Los dieléctricos más utilizados son el aire, el papel y la goma. La introducción de un dieléctrico en un
condensador aislado de una batería, tiene las siguientes consecuencias:

• Disminuye el campo eléctrico entre las placas del condensador.

• Disminuye la diferencia de potencial entre las placas del condensador, en una relación Vi/k.
• Aumenta la diferencia de potencial máxima que el condensador es capaz de resistir sin que salte una
chispa entre las placas (ruptura dieléctrica).
• Aumento por tanto de la capacidad eléctrica del condensador en k veces.
• La carga no se ve afectada, ya que permanece la misma que ha sido cargada cuando el condensador
estuvo sometido a un voltaje.

6
Normalmente un dieléctrico se vuelve conductor cuando se sobrepasa el campo de ruptura del dieléctrico. Esta
tensión máxima se denomina rigidez dieléctrica. Es decir, si aumentamos mucho el campo eléctrico que pasa
por el dieléctrico convertiremos dicho material en un conductor.

Tenemos que la capacitancia con un dieléctrico llenando todo el interior del condensador(plano-paralelo) está
dado por:

Mas Aplicaciones

• Teclados
• Mouse
• Celulares
• Electrodos

Donde Eo es la permitividad eléctrica del vacío.

Hay una clase especial de capacitor, que se usa en el micrófono de capacitor, como se observa en la figura. Al
capacitor se le denomina también condensador; así, a este micrófono también
se le llama con frecuencia micrófono de condensador. El diafragma flexible de
ese micrófono forma una placa del capacitor, y un disco rígido forma la otra
placa. Cuando una onda sonora choca con el diafragma, las fluctuaciones
periódicas de presión de aire empujan y tiran, alternativamente, del diafragma,
acercándolo y alejándolo de la placa rígida. Como las placas están conectadas
a una batería, que mantiene una diferencia fija de potencial entre ellas, el
cambio de capacitancia produce un cambio en la cantidad de carga eléctrica en
las placas. La carga que sale de las placas del capacitor pasa por los
conductores y forma una corriente eléctrica. Entonces, el micrófono de
capacitor transforma una señal sonora en una señal eléctrica, que se puede
enviar a un amplificador, y de allí a un altoparlante, a una grabadora de cinta o
a un digitalizador. Esta clase de micrófonos tiene buena sensibilidad para un
amplio espectro de frecuencias, y suele usarse en estudios de grabación y en
teléfonos.

7
 Energía asociada a un campo eléctrico.
El concepto de campo representa la distribución espacial de una magnitud física que muestra cierta variación
en una región del espacio. Matemáticamente, los campos se representan mediante la función que los define.
Gráficamente, se suelen representar mediante líneas o superficies de igual magnitud. El campo eléctrico es
un campo físico que es representado mediante un modelo que describe la interacción entre cuerpos y sistemas
con propiedades de naturaleza eléctrica. La energía necesaria para crear un campo magnético puede calcularse
en dos formas: en función de las corrientes en las espiras de alambre o como una integral de la densidad de
energía sobre el campo entero.

Si no se registran pérdidas (como las debidas a histéresis), la energía

utilizada para crear el campo magnético puede recuperarse cuando sea
apagado, de modo que representa la energía de él. El concepto de energía
de la auto inductancia indica que puede representarse como una suma
de la energía asociada a campo extremo a la región con la corriente
(inductancia externa), y de la relacionada con el campo dentro de la
región de corrientes (inductancia interna).

En particular, si hay materiales magnéticos, puede calcularse mediante

fórmulas basadas de conversión de la energía en el campo magnético.
La energía almacenada por un inductor puede expresarse por unidad de volumen, lo que nos da el concepto
de densidad de energía en el campo magnético, que es un concepto similar
al de densidad de energía en el campo eléctrico visto anteriormente.

El campo gravitatorio (Eg) que produce un cuerpo en un punto cualquiera

es igual al cociente entre la fuerza de atracción gravitatoria que dicho
cuerpo ejerce sobre una masa testigo o masa de prueba colocada ahí y el
valor de dicha masa de prueba.

Donde M es la masa del cuerpo celeste que produce el campo, m es la masa

del cuerpo de prueba y r es la distancia entre los dos objetos (medida de
centro a centro) Por tanto, el módulo del campo gravitatorio que produce el
cuerpo de masa M en el punto donde se colocó la masa testigo es:

8
 Capacitores en serie y paralelo.
El capacitor o condensador es un dispositivo formado por dos placas metálicas separadas por un aislante
llamado dieléctrico. Un dieléctrico o aislante es un material que evita el paso de la corriente directa entre las
placas, pero permite el paso de señales en corriente alterna en un grado que depende de su frecuencia. Los
capacitores en serie y en paralelo son formas de conexión que posibilitan trabajar con capacitadores en un
circuito eléctrico. Hay dos tipos de conexión típicos entre condensadores y son Condensadores en
serie y Condensadores en paralelo.
Capacitores en serie.
Capacitores o condensadores conectados uno después del otro, están conectados en serie.
Estos capacitores se pueden reemplazar por un único capacitor equivalente que tendrá un
valor que será el equivalente de los que están conectados en serie.
Cuando se tienen varios capacitores conectados de una u otra forma, es posible encontrar la capacidad
equivalente de la combinación mediante operaciones puntuales.
Para facilitar la visualización de las conexiones, los
elementos de circuito se tienen representaciones
sencillas. En el caso del condensador, el símbolo usado
con más frecuencia consiste en dos líneas paralelas de la
misma longitud, que pueden estar
dispuestas horizontal o
verticalmente

Mientras que las fuentes o baterías necesarias para

suministrar corriente continua se representan con dos
líneas paralelas de distinta longitud, con el trazo más largo correspondiendo al polo positivo

Características de los capacitores en serie.

Si se tienen tres capacitores inicialmente descargados y conectados uno después del otro, como se muestra en
la figura, esta configuración corresponde a capacitores o condensadores en serie con una batería V. Esta se
encarga de suministrar la carga desde el polo positivo, hasta la placa izquierda del capacitor C1, que también
adquiere carga positiva.

La placa positiva en C1 induce carga negativa en la otra

placa de este capacitor, y como ninguna carga neta se
puede acumular entre la placa derecha de C1 y la placa
izquierda de C2 (recuadro punteado), resulta que esta
última se torna positiva. Nuevamente esta carga
positiva induce carga negativa en la placa derecha de C2
y el proceso se repite en el condensador C3, cuya placa
derecha se conecta al polo negativo de la batería.

De esta manera, todas las placas quedan con carga “q”

de igual magnitud y signos alternados, como aparece en la figura, y en general, cada capacitor queda a distinta
diferencia de potencial:

q1 = q2 = q3

9
ΔV1 ≠ ΔV2 ≠ ΔV3

Pero como la energía se conserva, la suma de cada una de las diferencias de potencial en los capacitores debe
ser igual al voltaje en la batería:

1) ΔV1 + ΔV2 + ΔV3 = ε

Ahora bien, se sabe que la capacidad de un condensador se define mediante:

Donde q es la carga almacenada y ΔV la diferencia de potencial entre sus placas. Sustituyendo 2) en 1) resulta:

Ya que la carga para los tres condensadores es la misma, puede quedar como factor común:

Por lo tanto, la capacitancia equivalente para los tres condensadores en serie Ceq se define a través de:

Donde:

Si se quiere sustituir la combinación por un solo capacitor, este debe ser de valor igual a Ceq. Cuando se tienen
n condensadores en serie, la capacidad equivalente viene dada por la suma:

En muchas aplicaciones es necesario utilizar arreglos de capacitores, de tal forma que entre dos puntos a y b se
tiene una capacitancia equivalente, como si se tratase de un solo capacitor. Los arreglos de capacitores en serie
o en paralelo son de gran importancia en el uso práctico.

10
 Es importante que, al momento de comenzar este tema de la suma
de capacitores o condensadores en serie, ya hayas leído acerca de
la capacitancia y de cómo funcionan los capacitores de placas
paralelas, porque utilizaremos algunas fórmulas para este tema.

Al igual que las resistencias, los capacitores son dispositivos que

también podemos conectarlos en serie, en paralelo y de forma mixta
e incluso combinadas con las resistencias, pero eso se verá en tópicos avanzados de ingeniería. Ahora lo que
necesitamos comprender, es como poder relacionar a los capacitores para poder sumarlos tanto en serie como
en paralelo.

USOS DE LOS CAPACITORES:

• Los capacitores tienen usos en los circuitos de corriente alterna, en los circuitos de radio y en el
encendido de la mayoría de los automóviles antiguos.

• En el instante preciso en que se abre un circuito, con frecuencia los electrones siguen fluyendo como lo
hacían inmediatamente antes de abrirlo. Esta pequeña corriente que continúa brevemente después de
abrir el circuito logra atravesar el espacio entre los conductores del interruptor si no se encuentran muy
separados. Debido a lo anterior, la descarga producida calienta y descarga las partes del interruptor.
Existen dispositivos, como los empleados en el sistema de encendido de los automóviles denominados
platinos, los cuales se pueden abrir y cerrar varios cientos de veces por segundo, de manera que si no se
impide el fenómeno antes descrito se deberían cambiar constantemente.

• Así, cuando se abre el interruptor, los electrones podrían provocar una descarga entre los platinos de
contacto cargan al capacitor, y si en éste llega a existir una diferencia de potencial muy grande, capaz de
producir una pequeña chispa, las partes están lo suficientemente separadas para no producir descarga
eléctrica alguna. • Los capacitores también se utilizan en algunas cámaras fotográficas en las cuales la
lámpara electrónica utiliza un capacitor para almacenar la energía de una batería. Al cerrar el fotógrafo
el interruptor, el capacitor se descarga por medio del foco electrónico que tiene instalado, así, la energía
almacenada se convierte en luz y calor.

Conexión de capacitores en serie y en paralelo Los capacitores también pueden conectarse en serie y en
paralelo como se ve en la figura.

11
Capacitores en serie y en paralelo, de vez en cuando nos encontramos revisando un sistema que está lejos de la
civilización y debe ser reparado con urgencia, al revisar el equipo detectamos que el capacitor de marcha esta
defectuoso, pero al explorar nuestra maleta no encontramos el capacitor con la capacitancia (microfaradios)
adecuada. Aunque nos den ganas de salir corriendo y dejarlo para otro día, ten en cuenta que puedes conectar
a varios capacitores en serie y paralelo para obtener la capacitancia deseada.

CAPACITORES EN SERIE Y PARALELO CONEXIÓN EN SERIE CONEXIÓN EN PARALELO Se conecta a la placa Están
conectados positiva del capacitor a la directamente a la misma negativa fuente de potencial No hay transferencia
de Las cargas no son iguales cargas en tres capacitores conectados en paralelo

12
 Conclusión:
Llegamos a la conclusión de que los capacitores en serie y en paralelo no son iguales, ya que en la
conexión en serie la carga permanece constante mientras que en paralelo las cargas no son iguales en
tres capacitores conectados. Así como en la conexión paralela pueden conectarse varios capacitadores
a la misma fuente y la conexión en serie solo se conecta la placa positiva del capacitor a la negativa.
También se puede concluir que los condensadores solo pueden conducir corriente CC temporalmente
(por lo que se puede decir que actúan como un cortocircuito para las señales de CC), aunque funcionan
bien como conductores en circuitos de CA. Esta característica los convierte en un
dispositivo muy útil cuando es necesario evitar que la corriente continua entre en una
parte específica de un circuito. Los condensadores se utilizan con inductores para
crear circuitos resonantes utilizados en radios y otros equipos electrónicos. Además, las líneas
eléctricas utilizan condensadores grandes para crear resonancia eléctrica en el cable y permitir que se
transporte más corriente. También un capacitor cargado almacena energía en el campo eléctrico entre
sus placas. Cuando se carga el condensador, se crea un campo eléctrico. Cuando un capacitor cargado
se desconecta de la batería, su energía permanece en el campo en el espacio entre sus placas.

BIBLIOGRAFIAS:
Significado de capacitores en serie y en paralelo «Definición, características, y ejercicio»

Condensadores o capacitores en serie y paralelo - Electrónica Unicrom

PREPARATORIA ABIERTA PUEBLA

Capacitores en serie y en paralelo.pdf (tec.ac.cr)

Capacitores en serie - FisicaPractica.Com

Aplicaciones | Diviertete con la FÍSICA!! (wordpress.com)

5.8 Energía asociada a un campo eléctrico | Wiki Electrostática (wikielectrostatica.blogspot.com)

Física General: 5.8 Energía asociada a un campo eléctrico. (fisicageneral301.blogspot.com)

¿Deberían los cristianos participar en las celebra... | Cristianismo hoy (christianitytoday.com)

PowerPoint Presentation (uba.ar)

CAPACITORES Y DIELECTRICOS. | FISICA ELECTROMAGNETICA. (wordpress.com)

UNIDAD VII INDUCCIÓN ELECTROMAGNÉTICA AUTO Y MUTUA INDUCCIÓN (uajms.edu.bo)

Capacitores y dieléctricos.pdf (tec.ac.cr)

13
