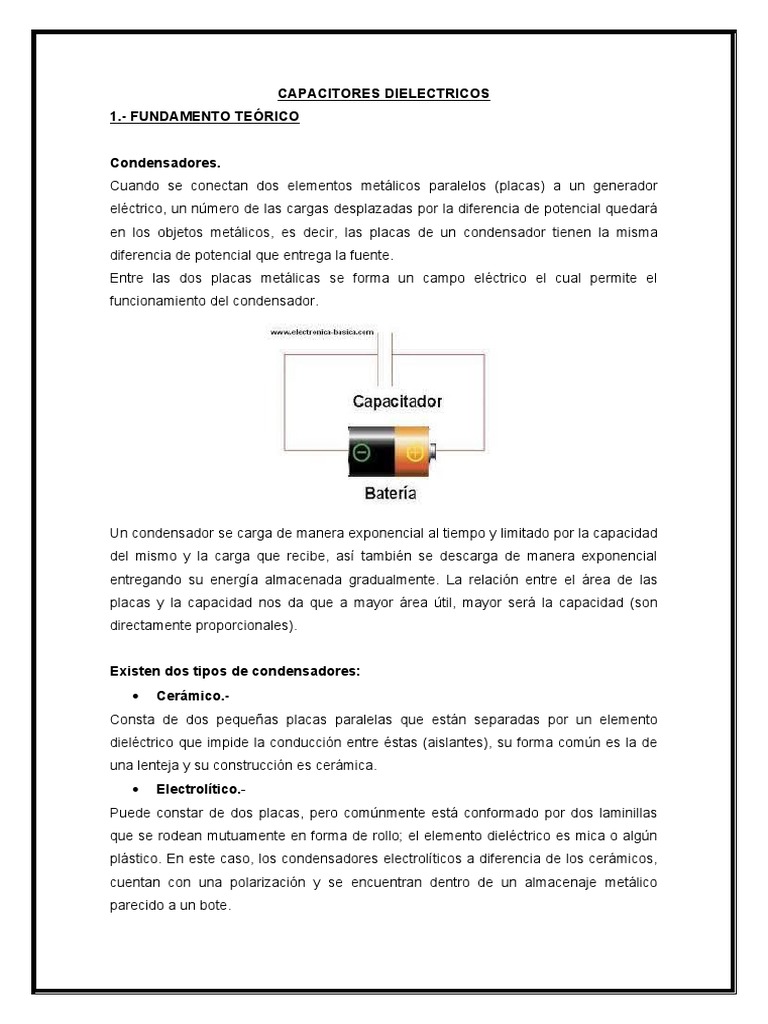

CAPACITORES DIELECTRICOS

1.- FUNDAMENTO TEÓRICO

Condensadores.
Cuando se conectan dos elementos metálicos paralelos (placas) a un generador
eléctrico, un número de las cargas desplazadas por la diferencia de potencial quedará
en los objetos metálicos, es decir, las placas de un condensador tienen la misma
diferencia de potencial que entrega la fuente.
Entre las dos placas metálicas se forma un campo eléctrico el cual permite el
funcionamiento del condensador.

Un condensador se carga de manera exponencial al tiempo y limitado por la capacidad

del mismo y la carga que recibe, así también se descarga de manera exponencial
entregando su energía almacenada gradualmente. La relación entre el área de las
placas y la capacidad nos da que a mayor área útil, mayor será la capacidad (son
directamente proporcionales).

Existen dos tipos de condensadores:

 Cerámico.-
Consta de dos pequeñas placas paralelas que están separadas por un elemento
dieléctrico que impide la conducción entre éstas (aislantes), su forma común es la de
una lenteja y su construcción es cerámica.
 Electrolítico.-
Puede constar de dos placas, pero comúnmente está conformado por dos laminillas
que se rodean mutuamente en forma de rollo; el elemento dieléctrico es mica o algún
plástico. En este caso, los condensadores electrolíticos a diferencia de los cerámicos,
cuentan con una polarización y se encuentran dentro de un almacenaje metálico
parecido a un bote.
Condensador eléctrico.

En electricidad y electrónica, un condensador, a veces denominado incorrectamente

como capacitor, es un dispositivo formado por dos conductores o armaduras,
generalmente en forma de placas o láminas separados por un material dieléctrico, que,
sometidos a una diferencia de potencial adquieren una determinada carga eléctrica.

Diversos tipos de condensadores

A esta propiedad de almacenamiento de carga se le denomina capacidad o

capacitancia. En el Sistema internacional de unidades se mide en Faradios (F). La
capacidad de 1 faradio es mucho más grande que la de la mayoría de los
condensadores.

CAPACIDAD DE UN CONDENSADOR DE PLACAS PARALELAS

La estructura básica de un condensador está constituida por un par de placas
paralelas y un dieléctrico o material aislante colocado al medio y cuya capacidad está
dada por:

Donde:
k= Constante diléctrica o permitividad relativa (r); adimensional.
o = Permitividad del vacío = 8.85 10-12 C2/N – m2
m = Permitividad del dieléctrico; C2/N – m2
A= Área de las placas; m2
d= Distancia de separación entre las placas; m

Siendo:
Donde: k = r
El valor de k siempre es mayor a 1, para todos los dieléctricos, en el caso particular del
vacío k = 1. La función de un dieléctrico es la de aumentar la capacidad de un
condensador.
El valor de la capacidad viene definido por la fórmula siguiente:
= La capacidad o capacitancia

= Es la carga eléctrica acumulativa, en coulombios

= Es la diferencia de potencial en voltios

Energía almacenada

El condensador almacena energía eléctrica en forma de campo eléctrico cuando

aumenta la diferencia de potencial en sus terminales, devolviéndola cuando ésta
disminuye. Matemáticamente se puede obtener que la energía, E, almacenada por un
condensador con capacidad C, que es conectado a una diferencial de potencial, viene

dada por:

Asociaciones de condensadores

Los condensadores pueden asociarse en serie. En estos casos, la capacidad equivalente

resulta ser para la asociación en serie:

Figura 4.2 Asociación serie general

Los condensadores pueden asociarse en paralelo. En estos casos, la capacidad

equivalente resulta ser para la asociación en paralelo:

Figura 4.3 Asociación paralelo general

Dieléctricos

Se denomina a los materiales que no conducen la electricidad, por lo que pueden ser
utilizados como aislantes eléctricos. Además, si son sometidos a un campo
eléctrico externo puede establecerse en ellos un campo eléctrico interno, a diferencia de
los materiales aislantes con los que suelen confundirse. Todos los dieléctricos son
aislantes pero no todos los aislantes son dieléctricos.

Los dieléctricos se utilizan en la fabricación de condensadores, para que

las cargas reaccionen.

Los dieléctricos más utilizados son el aire, el papel y la goma. La introducción de un

dieléctrico en un condensador aislado de una batería, tiene las siguientes consecuencias:

 Disminuye el campo eléctrico entre las placas del condensador.

 Disminuye la diferencia de potencial entre las placas del condensador, en una
relación Vi/k.
 Aumenta la diferencia de potencial máxima que el condensador es capaz de
resistir sin que salte una chispa entre las placas (ruptura dieléctrica).
 Aumento por tanto de la capacidad eléctrica del condensador en k veces.
 La carga no se ve afectada, ya que permanece la misma que ha sido cargada
cuando el condensador estuvo sometido a un voltaje.
 Normalmente un dieléctrico se vuelve conductor cuando se sobrepasa el campo de
ruptura del dieléctrico. Esta tensión máxima se denomina rigidez dieléctrica. Es
decir, si aumentamos mucho el campo eléctrico que pasa por el dieléctrico
convertiremos dicho material en un conductor.

La constante dieléctrica

Es una propiedad macroscópica de un medio dieléctrico relacionado con la permitividad

eléctrica del medio.
El nombre proviene de los materiales dieléctricos, que son materiales aislantes o muy
poco conductores por debajo de una cierta tensión eléctrica llamada tensión de rotura. El
efecto de la constante dieléctrica se manifiesta en la capacidad total de un condensador
eléctrico o capacitor. Cuando entre los conductores cargados o paredes que lo forman se
inserta un material dieléctrico diferente del aire (cuya permitividad es prácticamente la del
vacío) la capacidad de almacenamiento de la carga del condensador aumenta.
Cuando un material dieléctrico remplaza el vacío entre los conductores, puede
presentarse la polarización en el dieléctrico, permitiendo que se almacenen cargas
adicionales.
La magnitud de la carga que se puede almacenar entre los conductores se conoce como
capacitancia ésta depende del material existente entre los conductores, el tamaño, la
forma de los mismos y su separación.
2.-OBJETIVOS
2.1.- OBJETIVO GENERAL
 Determinar la capacidad de un condensador sin dieléctrico, estudiar el efecto
de un dieléctrico cuando se introduce entre las placas de un condensador y
cuantificar la constante dieléctrica de dos materiales diferentes.
2.2.-OBJETIVOS ESPECÍFICOS
 Determinar la capacidad de un condensador de placas paralelas (sin
dieléctrico), por dos métodos diferentes.
 A partir de la gráfica Q=f (AV), determinar gráficamente la capacitancia del
condensador y compararla con los métodos anteriores.
 Determinar la constante dieléctrica de dos materiales y compararla con datos
reales (Internet).

3.- DIAGRAMA DE INSTALACIÓN

OBTENCIÓN DE LA CAPACITANCIA DE UN CONDENSADOR SIN DIELÉCTRICO
DESARROLLO DE LA PRÁCTICA

OBTENCIÓN DE LA CONSTANTE DIELÉCTRICA DE DOS MATERIALES

DIELÉCTRICOS
DESARROLLO DE LA PRÁCTICA

4.- MATERIAL Y EQUIPO UTILIZADO

 Una fuente de alimentación de voltaje continúo.

 Un amplificador lineal de cargas.

 Un tester digital.

 Base

 Sensor de carga

 Sistema de adquisición de datos + cables

 Condensador de placas cuadradas

  Extensor de corriente

 Dieléctricos

 Conmutador

 Flexómetro

 Cables

 Separadores

 Calibrador

5.- DESCRIPCIÓN DE LA PRÁCTICA.

Se monta un circuito, conectando una fuente de voltaje continuo de dos placas paralelas
que están separadas a una distancia. Posteriormente se conecta un tester digital en
paralelo con el condensador para registrar la diferencia de potencial entre las mismas.

A continuación se instala el amplificador lineal de cargas para medir la carga acumulada

en las placas. Para este propósito se utiliza un amperímetro conectado al amplificador
cuya escala esta en amperios segundo y que equivale a Coulombs.

Esta escala varía desde el orden de 10-7 hasta 10-9, el valor de esta carga será leído en la
escala del amperímetro y multiplicado por al escala del amplificador.

Para la primera prueba, se determinará el área de las placas y se determina su constante

dieléctrica, el ensayo se repetirá con tres materiales.

Para la segunda prueba, se introduce un dieléctrico entre las placas y se determina so

constante dieléctrica, el ensayo se repetirá con tres materiales diferentes.

Para la tercera prueba se cargará la esfera metálica del generador de Van der Graff,
luego se acerca a la esfera cuidadosamente el extremo de la punta metálica del cable
coaxial conectado al amplificador lineal de carga, se produce la descarga eléctrica, se
observará un chispazo eléctrico o rompimiento eléctrico, el aire (un excelente aislante), en
estas condiciones se comporta como un conductor.
 6.- TABULACIÓN DE DATOS

PRIMER METODO
# ∆V Q

1 20 35.43E-9 1.77E-9
2 30 53.15E-9 1.77E-9
3 40 70.87e-9 1.77E-9
4 50 88.59E-9 1.77E-9
PROMEDIO 1.77e-9

SEGUNDO METODO
# l d Eo A=l2
(m) (m) (C²/Nm²) (m2)
1
2 0.2 2E-4 8.9E-12 0.04 1.78E-9

3
4

DETERMINACIÓN DE LA CONSTANTE DIELÉCTRICA

Material 1: CARTULINA (K= A/cm)

  VARIABLES EXPERIMENTALES PERMITIVIDAD VARIABLES CALCULADAS

ΔV Q d L εₒ ÁREA (m²) K
#
(V) (C) (m) (m) (C²/Nm²) A = L² K= (Q*d)/(∆V* εₒ* A)
1 20 60.83E-09 4e-4 0.2 0.04 3.4174
2 30 45.46E-09 8e-4 0.2 0.04 3.4052
8.9E-12
3 40 40.57E-09 1.2e-3 0.2 0.04 3.4188
4 50 37.92E-09 1.6e-3 0.2 0.04 3.4085
Promedio: 3.4125

DETERMINACIÓN DE LA CONSTANTE DIELÉCTRICA

 Material 2: PLASTOFOR (K= A/cm)

  VARIABLES EXPERIMENTALES PERMITIVIDAD VARIABLES CALCULADAS

K
ΔV Q d L εₒ ÁREA (m²)
#
(V) (C) (m) (m) (C²/Nm²) A = L²
K= (Q*d)/(∆V* εₒ* A)
1 20 11.58E-09 5E-3 8.1320
2 30 8.69E-09 1E-2 8.1367
0.2 8.9E-12 0.04
3 40 7.72E-09 1.5E-2 8.1320
4 50 7.25E-09 2E-2 8.1460

Promedio: 8.1366

7.- CÁLCULOS.

Capacitancia por el primer método.

Capacitancia por el segundo método.

Constante dieléctrica de la cartulina.

KPROMEDIO=3.4125
Constante dieléctrica del plastoformo.

KPROMEDIO=8.1366

9.- DETERMINACIÓN DEL ERROR

Cálculo del error relativo porcentual.

 Valor más Valor más Error
exacto Relativo
Probable (Teórico) %
Kcartulina=3.4125 2.5
3,5
Kplastofor=8.1366 ------
2,56

10.-CONCLUSIONES.
Se han podido cumplir los objetivos planteados al iniciar esta práctica con resultados muy
favorables en lo que se refiere, en primera instancia, al cálculo de la capacitancia de un
condensador de placas paralelas; posteriormente, luego de haber añadido un material
dieléctrico, ha sido calculada la constante dieléctrica de dicho material, que, comparado
con el valor teórico proporcionado, el error absoluto es muy bajo en el caso de la cartulina.
Un capacitor está cargado cuando sus placas contienen cargas iguales pero de sentido
opuesto.
La diferencial de potencial entre las placas se relaciona con el campo eléctrico.
La capacitancia en una conexión en serie se distribuye de manera igual por toda la red.
La relación entre el área de las placas y la capacidad nos da que a mayor área útil, mayor
será la capacidad (son directamente proporcionales). En tanto la relación entre la
capacidad y la separación entre dos placas, es inversamente proporcional. Por último,
tenemos que la capacidad depende del dieléctrico, siendo que para el vacío, la capacidad
es C0; para un aislante dieléctrico K, la capacidad está dada por CoK.
Si ha sido cometido algún error, este se debe tan solo al empleo de los equipos que se
han requerido para esta práctica.
Luego de haber realizado la práctica con dos materiales dieléctricos distintos se ha podido
verificar que la capacitancia del condensador aumenta en un factor igual a la constante
dieléctrica del material introducido entre las placas.
11.-CUESTIONARIO.-

1.-La fórmula de la capacidad para placas paralelas (C = o A / d, no es aplicable

cuando la distancia entre las mismas es muy grande. ¿Por qué?
Porque el resultado sería muy pequeño y casi despreciable.
2.-Demostrar que la constante dieléctrica de un material conductor, por ejemplo el
Cobre, tiende a infinito.
3.-En la presente práctica, se utilizaron 3 dieléctricos de distinto grosor, ¡Cree Ud.,
que la constante dieléctrica varía con la humedad o es completamente
independiente de éste factor?
No, creemos que la constante es independiente a este factor
4.- ¿la rigidez dieléctrica varía con la humedad o es completamente independiente
de éste factor?
Si varía con la humedad relativa del aire.
5.- ¿Qué diferencia encuentra entre un relámpago y un rayo eléctrico?
Son fenómenos meteorológicos consistentes en descargas eléctricas engendradas en el
interior de un condensador natural que se propagan a través de un dieléctrico como es el
aire
El rayo es la descarga de nube a tierra y el relámpago es la descarga entre nubes

6.- ¿Qué son los pararrayos y cómo funcionan?

Es un instrumento cuyo objetivo es atraer un rayo ionizado del aire para conducir la
descarga hacia tierra, de tal modo que no cause daños a las personas o construcciones.El
funcionamiento del pararrayos es el siguiente:

Se eleva un elemento conductor por encima del edificio (el pararrayos), que es mejor
conductor que el aire y que el propio edificio.
La corriente generada por un rayo que caiga cerca de este elemento, o lo que es lo
mismo, cerca del edificio al que protege el pararrayos, “optará” por ir a través del
pararrayos, ya que conduce mejor la electricidad que el aire o la propia edificación.
Se une el pararrayos a la tierra, mediante picas o conductores, para que disipen la
electricidad.
7.- ¿Por qué se asumió la capacidad obtenida por el segundo método como el más
exacto para el cálculo del error?
Porque los datos obtenidos son constantes
12.- BIBLIOGRAFÍA.
Serway, R. Física (Tomo II) (1996); 4ta. Edición; McGraw-Hill, México.
es.wikipedia.org/wiki/Constante_diel%C3%A9ctrica. http://
rincondelvago.com/condensador-de-placas. http://
sc.ehu.es/sbweb/fisica/elecmagnet/campo_electrico/dielectrico/. http://www.
