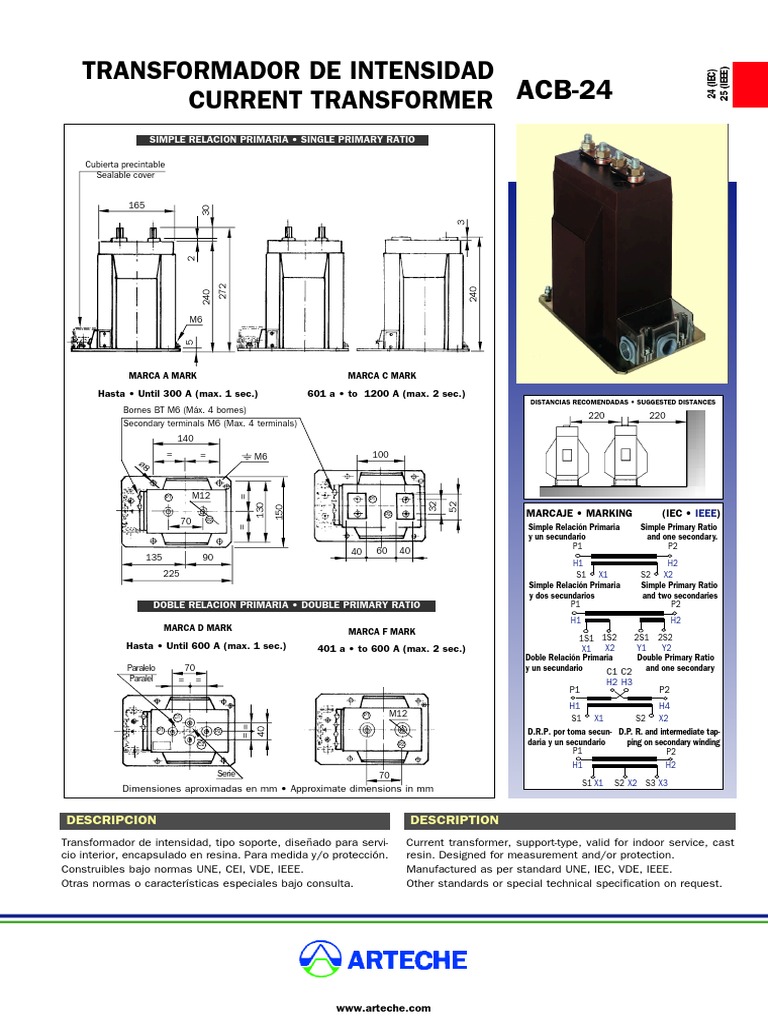

TRANSFORMADOR DE INTENSIDAD

CURRENT TRANSFORMER ACB-24

SIMPLE RELACION PRIMARIA • SINGLE PRIMARY RATIO

Cubierta precintable
Sealable cover

165

M6

MARCA A MARK MARCA C MARK

Hasta • Until 300 A (max. 1 sec.) 601 a • to 1200 A (max. 2 sec.)

DISTANCIAS RECOMENDADAS • SUGGESTED DISTANCES
Bornes BT M6 (Máx. 4 bornes)
220 220
Secondary terminals M6 (Max. 4 terminals)
140
= = M6 100

P1 M12 P1

P2
P2 MARCAJE • MARKING (IEC • IEEE)
70
Simple Relación Primaria Simple Primary Ratio
y un secundario and one secondary.
P1 P2
40 60 40
135 90
H1 H2
225 S1 X1 S2 X2
Simple Relación Primaria Simple Primary Ratio
y dos secundarios and two secondaries
DOBLE RELACION PRIMARIA • DOUBLE PRIMARY RATIO P1 P2
H1 H2
MARCA D MARK MARCA F MARK
1S1 1S2 2S1 2S2
Hasta • Until 600 A (max. 1 sec.) 401 a • to 600 A (max. 2 sec.) X1 X2 Y1 Y2
Doble Relación Primaria Double Primary Ratio
Paralelo 70 y un secundario and one secondary
C1 C2
Paralel = = H2 H3
P1 P2
H1 H4
C1 P1 M12 S1 X1 S2 X2
P1 P2 D.R.P. por toma secun- D.P. R. and intermediate tap-
C2 P2 daria y un secundario ping on secondary winding
P1 P2
H1 H2
Serie 70
S1 X1 S2 X2 S3 X3
Dimensiones aproximadas en mm • Approximate dimensions in mm

DESCRIPCION
Transformador de intensidad, tipo soporte, diseñado para servi-
cio interior, encapsulado en resina. Para medida y/o protección.
Construibles bajo normas UNE, CEI, VDE, IEEE.
Otras normas o características especiales bajo consulta.
DESCRIPTION
Current transformer, support-type, valid for indoor service, cast
resin. Designed for measurement and/or protection.
Manufactured as per standard UNE, IEC, VDE, IEEE.
Other standards or special technical specification on request.

www.arteche.com
 TRANSFO. INTENSIDAD ACB 24 CURRENT TRANSFORMER
CARACTERISTICAS ELECTRICAS ELECTRICAL CHARACTERISTICS
IEC IEEE
•Tensión nominal de aislamiento (kV) 24 25 •Highest voltage (kV)
•Tensión máxima de servicio (kV) 24 25,5 •Highest voltage for equipment (kV)
•Frecuencia de utilización (Hz) 50/60 •Frequency (Hz)
•Tensión de ensayo a frecuencia industrial •Test voltage at industrial frecuency
(durante 1 min) (during 1 min)
- Entre primario y secundario, este unido a masa (kV) 50 50 - On the primary and secondary (kV)
- Entre secundario y masa (kV) 3 2,5 - On the secondary winding (kV)
•Ensayo impulso tipo rayo (kV cresta) 125 150 •BIL and full wave (kV crest)
•Intensidad primaria máxima (A) •Highest primary current (A)
- Simple Relación Primaria 1200 - Simple Primary Ratio
- Doble Relación Primaria 2x300 300x600 - Double Primary Ratio
•Intensidad secundaria (bajo pedido 1 ó 2 A) 5A •Secondary current (1 or 2 A on request)
•Número de núcleos máximo 2 •Number of cores
•Sobreintensidad admisible en permanencia (IN) 1,2 •Maximum continuous current (IN)
•Máxima corriente térmica admisible durante 1 seg. (kA) 96 •Maxim. (Short-time) thermal current during 1 sec. (kA)
CARACTERISTICAS MECANICAS MECHANICAL CHARACTERISTICS
•Par de apriete de la tornillería •Torque
- Borne / tornillo M 12 2,6 m x kg - Terminal / screw M 12
- Tornillo M 6 0,3 m x kg - Screw M 6
•Peso aproximado 12 Kg/26,4 Lbs •Aproximate weight
•Bornes primarios de latón (plateados bajo pedido) con •Primary terminals made of brass (silver-plate on
tornillo de acero (cincado y bicromatado) request) with steel (zincked and bi-cromated)
•Borne de tierra de acero (cincado y bicromatado) •Ground terminal made of steel (zincked and bi-cromated)
•Cubierta bornes secundarios de policarbonato •Secondary terminals cover made of policarbonate.
Bajo pedido se pueden suministrar de acero cincado y Can be supplied made of zincked and bi-chromed
bicromatado. steel on request.

PRESTACIONES SERVICES

POTENCIAS DE PRECISION PARA LAS

CLASE DE PRECISION DIFERENTES INTENSIDADES TERMICAS (ltH)
ACCURACY CLASS BURDENS FOR THE FOLLOWING THERMAL Nº de
CURRENTS (ltH) Secundarios
Number of
80 IN 100 IN 150 IN 200 IN Secondaries
NORMAS • STANDARD
VA Burd. VA Burd. VA Burd. VA Burd.
IEC IEEE IEC IEEE IEC IEEE IEC IEEE IEC IEEE
0,2 0,3 30 B1 20 B1 5 B0,2 B0,1
0,5 0,6 50 B4 50 B4 20 B1 10 B0,2
1 1,2 50 B4 50 B4 50 B2 30 B1
5P5 30 30 20 15
5P10 20 15 5 5
5P20 RELAYS C 20 C 20 C 10
0,2 5
5P5 20
0,2 5
5P10 5
0,5 20 10
5P5 20 15
0,5 20 10
5P10 5 5
0,5
5P20
1 30 30
5P5 20 15 • Estas potencias son orientativas
1 30 30 •Posibilidad Doble Relación Primaria
5P10 5 5 por toma secundario (consultar potencia).
Simple Relación Primaria HASTA / TO HASTA / TO HASTA / TO HASTA / TO

Single Primary Ratio 1200 A 1000 A 650 A 500 A •This rated outputs are orientative values.
HASTA / TO HASTA / TO
IN max.
Doble Relación Primaria HASTA / TO HASTA / TO
2 x300 A 2 x 225 A 2 x 150 A 2 x 100 A
•Posible Double Primary Ratio
Double Primary Ratio 300 x600 A 225 x450 A 150 x300 A 100 x200 A by secondary tapping (consult burden).
