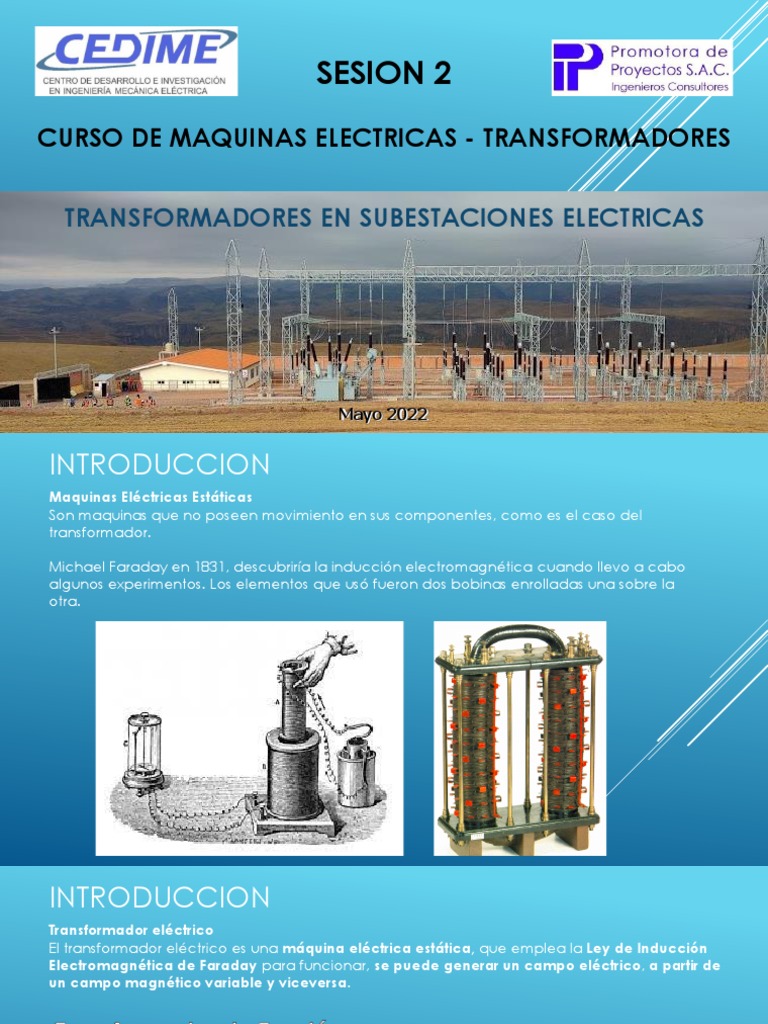

SESION 2

CURSO DE MAQUINAS ELECTRICAS - TRANSFORMADORES

TRANSFORMADORES EN SUBESTACIONES ELECTRICAS

Mayo 2022
INTRODUCCION
Maquinas Eléctricas Estáticas
Son maquinas que no poseen movimiento en sus componentes, como es el caso del
transformador.

Michael Faraday en 1831, descubriría la inducción electromagnética cuando llevo a cabo

algunos experimentos. Los elementos que usó fueron dos bobinas enrolladas una sobre la
otra.
INTRODUCCION
Transformador eléctrico
El transformador eléctrico es una máquina eléctrica estática, que emplea la Ley de Inducción
Electromagnética de Faraday para funcionar, se puede generar un campo eléctrico, a partir de
un campo magnético variable y viceversa.
INTRODUCCION
Transformador de tensión
Estos transformadores eléctricos sirven para variar los valores de tensión de un circuito eléctrico
monofásico o trifásico, manteniendo su potencia.
INTRODUCCION
Transformador de corriente
estos transformadores eléctricos
sirven para variar los valores de corriente de
un circuito eléctrico monofásico.
INTRODUCCION
¿Qué es una subestación eléctrica de potencia?
Es un conjunto de equipos electromecánicos encargados del control, protección y medida de
los sistemas eléctricos conectados a ella.
Patio de llaves o Sala de control.
INTRODUCCION
Subestación Eléctrica de Transformación

Es la instalación destinada a establecer los niveles de tensión adecuados para la transmisión o

distribución del suministro eléctrico, el equipo principal es el transformador.
COMPONENTES

TRANSFORMADOR
DE POTENCIA
COMPONENTES
COMPONENTES
COMPONENTES
COMPONENTES
Transformador de Tensión

Es el equipo que registra el parámetro de tensión en las salidas y las barras; esencial en el
sincronismo, y en subestaciones de paso puede ser usado para servicios auxiliares AC.
COMPONENTES
Transformador de corriente

Es el equipo que registra el parámetro de corriente en las salidas y entre las barras, esencial en
el sistema de protección y medida de las subestaciones.
COMPONENTES
Sala de Control
Es la instalación que concentra toda la información de la subestación eléctrica.
Servicios Auxiliares AC, Tablero SSAA-Transformador SSAA-Celda MT
Servicios Auxiliares DC, Tablero SSAA-Baterías-Cargador Rectificador
Tableros de control, protección y medida
Sala de comunicaciones
Sala scada
COMPONENTES
Transformador de servicios auxiliares
Es el equipo encargado de alimentar los circuitos en baja tensión.

• Sin tanque de expansión para evitar ingreso de aire contaminante.

• Tensión de salida 230 V o 220 V.
COMPONENTES
Tablero de Regulación del transformador
Es el tablero donde se puede visualizar los valores de operación de algunos componentes del
transformador.
CRITERIOS DE DISEÑO
Según el PR-20 del COES “Ingreso, Modificación y Retiro de Instalaciones en el SEIN“
1. Configuraciones del Sistema de Barras

* Protecciones propias del transformador.

CRITERIOS DE DISEÑO
Según el PR-20 del COES “Ingreso, Modificación y Retiro de Instalaciones en el SEIN“
2. Distancias Eléctricas, para las distancias mínimas y de seguridad se considera la norma IEC
60071.
CRITERIOS DE DISEÑO

Según el PR-20 del COES “Ingreso, Modificación y

Retiro de Instalaciones en el SEIN“

2. Distancias Eléctricas.

- Tabla IEC 60071-2

CRITERIOS DE DISEÑO

Según el PR-20 del COES “Ingreso, Modificación y

Retiro de Instalaciones en el SEIN“

2. Distancias Eléctricas.

- Tabla IEC 60071-2

CRITERIOS DE DISEÑO
Según el PR-20 del COES “Ingreso, Modificación y Retiro de Instalaciones en el SEIN“
3. Nivel de Corriente de Cortocircuito
CRITERIOS DE DISEÑO
Según el PR-20 del COES “Ingreso, Modificación y Retiro de Instalaciones en el SEIN“
3. Nivel de Corriente de Cortocircuito

* IEEE-80.
 PRUEBAS
PRUEBAS DE RUTINA, según la norma técnica
peruana NTP 370.002 y la IEC 600076:
- RESISTENCIA DE AISLAMIENTO
- RESISTENCIA OHMICA DE LOS
DEVANADOS
- RELACIÓN DE TRANSFORMACIÓN Y
POLARIDAD
- PRUEBA DE VACÍO
- PRUEBA DE CORTO CIRCUITO
- PRUEBA DE TENSIÓN INDUCIDA
- PRUEBA DE TENSIÓN APLICADA
- RIGIDEZ DIELECTRICA DEL ACEITE
PRUEBAS
PRUEBAS TIPO, según la norma técnica peruana 370.002 y la IEC 600076:
- PRUEBA DE CALENTAMIENTO
- PRUEBA DE IMPULSO

- SFRA BARRIDO DE FRECUENCIA

(Partida de nacimiento)
- TANGENTE DELTA
- ENSAYOS DE PINTURA
- PRUEBA DE RUIDO
- PRUEBAS A INSTRUMENTOS DE MEDIDA
DATOS TÉCNICOS
TABLA DE CARACTERISTICAS TÉCNICAS
TRANSFORMADORES DE POTENCIA 138±10x1%/22.9/10 kV
6/6/2 MVA (ONAN) 8/8/3 MVA (ONAF)
Nº DESCRIPCION UNIDAD REQUERIDO GARANTIZADO

1.0 DATOS GENERALES

1.1 Fabricante
1.2 Tipo Trifasico, tres
arrollamientos
1.3 Pais de fabricación
1.4 Norma IEC 60076

2.0 DATOS DEL SISTEMA Y CONDICIONES DE SERVICIO

2.01 Frecuencia nominal Hz 60
2.02 Características de tensión:
Lado Alta Tensión
- Tensión nominal kV 138
- Tensión máxima de servicio kV 145
Lado Baja Tensión
- Tensión nominal kV 22.9
- Tensión máxima de servicio kV 24
2.03 Temperatura:
- Temperatura ambiente ºC -20 a 30
- Temperatura ambiente media ºC 5
2.04 Altitud de instalación msnm 4500
2.05 Distancia de fuga
- Distancia de fuga total (138kV) mm >7595
- Distancia de fuga total (24kV) mm >1116
- Distancia de fuga total (10kV) mm >744
- Distancia de fuga con respecto a la tensión nominal mm/kV f ase- ≥ 31
2.06 Nivel de contaminación f ase Muy Pesado
2.07 Espesor de hielo mm 25
2.08 Velocidad de viento m/s 31.5
2.09 Condiciones sísmicas
Aceleración horizontal 0.5g
Aceleración vertical 0.3g
Frecuencia de oscilación Hz 10
 3.0 DATOS NOMINALES Y CARACTERISTICAS

DATOS
Potencia nominal continua, con refrigeración por convección
3.1
natural (ONAN)
Arrollamiento AT MVA 6
Arrollamiento BT MVA 6

TÉCNICOS
1/3 Potencia Nominal
MVA
Arrollamiento Terciario de compensación ONAN

Potencia nominal continua, con refrigeración por aire

3.2
forzado (ONAF)
Arrollamiento AT MVA 8
Arrollamiento BT MVA 8
1/3 Potencia Nominal
MVA
Arrollamiento Terciario de compensación ONAF

3.3 Frecuencia nominal Hz 60

3.4 Tensiones nominales

- Arrollamiento AT kV 138.0
- Arrollamiento BT kV 22.9
- Arrollamiento Terciario de compensación kV 10.0

3.5 Tensiones máximas de servicio

- Arrollamiento AT kV 145.0
- Arrollamiento BT kV 24.0
- Arrollamiento Terciario de compensación kV 12.0

Tolerancia a aplicar a la relación de tensiones en vacío,

3.6
expresadas en % de la relación garantizada.
- Toma de tensión nominal % ± 0,5
- Otras tomas % ± 0,5
3.7 Grupo de Conexión de los arrollamientos YN0yno(d5)

Corriente nominal a potencia de régimen ONAN/ONAF y

3.8
toma de tensión nominal.
- Arrollamiento AT A 25.1 / 33.47
- Arrollamiento BT A 151.27 / 201.69
3.9 Impedancia de cortocircuito
Impedancia de cortocircuito, referida a una temperatura de
3.9.1 75ºC y con el cambiador de derivaciones en la posición
central (tap 14)
- Z AT/BT (138/22.9 kV) (BASE 6 MVA) % 8.0
- Z AT/Terciario (138/10 kV) (BASE 2MVA) %
- Z BT/Terciario (22.9/10 kV) (BASE 2MVA) %
 3.9.2 Impedancia de cortocircuito, referida a una temperatura de

DATOS
75ºC
- Con cambiador en la posición superior (tap 1)
Z AT/BT (138/22.9 kV) (BASE 6 MVA) %
- Con cambiador en la posición inferior (tap 21)

TÉCNICOS
Z AT/BT (138/22.9 kV) (BASE 6 MVA) %

3.10 Clase de aislamiento A

3.11 Aptitud térmica para soportar cortocircuitos

Duración de cortocircuito seg
Nivel de cortocircuito del Devanado de AT kA
Nivel de cortocircuito del Devanado de BT kA
Nivel de cortocircuito del Devanado Terciario kA

3.12 Aptitud para soportar los efectos dinamicos de cortocircuito

Nivel de cortocircuito del Devanado de AT kAp
Nivel de cortocircuito del Devanado de BT kAp
Nivel de cortocircuito del Devanado Terciario kAp

4.0 NIVELES DE AISLAMIENTO

4.1 Aislamiento externo
- Tensión de ensayo a la onda de choque
Borne AT (138 kV) kVp 1050
Borne BT (22.9 kV) kVp 170
Borne Terciario (10 kV) kVp 125
Borne Neutro AT kVp 325
Borne Neutro BT kVp 170

- Tensiones de ensayo a la frecuencia

industrial
Borne AT (138 kV) kV 460
Borne BT (22.9 kV) kV 70
Borne Terciario (10 kV) kV 50
Borne Neutro AT kV 140
Borne Neutro BT kV 70

4.2 Nivel de aislamiento interno (Arrollamientos)

- Tensión soportada normalizada a los impulsos tipo rayo
Arrollamiento AT (138 kV) kVp 650
Arrollamiento BT (22.9 kV) kVp 125
Arrollamiento Terciario de compensación (10 kV) kVp 75

-Tensión soportada de corta duración a frecuencia industrial

Arrollamiento AT (138 kV) kV 275
Arrollamiento BT (22.9 kV) kV 50
Arrollamiento Terciario de compensación (10 kV) kV 28
 5.0 PERDIDAS GARANTIZADAS

DATOS 5.1
Pérdida en vacío (pérdidas en el fierro) a la tensión y
frecuencia nominal con la toma de tensión nominal
KW

TÉCNICOS
5.2 Pérdida de cortocircuito kW
(pérdida en el cobre a corriente nominal y elevación de
temperatura de cobre 75 ºC.

5.3 Demanda en los elementos auxiliares (Ventiladores) kW

5.4 Pérdidas totales kW ≤ 0.8 % x Pot. Nom. ONAN

(6MVA)

6.0 RENDIMIENTO DE POTENCIA NOMINAL

Calculada por el metodo de las pérdidas separadas, en la
toma central, para una temperatura de ambiente exterior de
20ºC
CosF=1 al secundario
Carga 100%
Carga 75%
Carga 50%
Carga 25%
CosF=0.8 al secundario
Carga 100%
Carga 75%
Carga 50%
Carga 25%

7.0 LIMITES ELEVACION DE TEMPERATURA

A potencia máxima del régimen ONAN/ONAF
- Arrollamiento °C ≤ 65
- Del aceite °C ≤ 60

8.0 CAPACIDAD DE SOBRECARGA

Sobrecarga permanente admisible, basada en la
8.1 temperatura más alta del arrollamiento sin exceder 5 °C del MVA
límite garantizado en condiciones ONAF.

9.0 ACEITE
9.1 Tipo
9.2 PROPIEDADES FÍSICAS:
Examen Visual Norma ASTM D1524 Claro y brillante
Cloruros Inorgánicos y Sulfatos. Norma ASTM D878 N.D.
Gravedad Específica 15°C/15°C, máx. Norma ASTM D1298 0.91
Índice de Color, Máx. Norma ASTM D1500 0.5
Punto de Fluidez, Máx., Norma ASTM D97 ºC -20
Viscosidad, Máx., Norma ASTM D445 , D88
DATOS
100°C cSt 3
40°C cSt 12
0°C cSt 76
Tensión Interfacial, 25°C Norma ASTM D971 dinas/cm >40

TÉCNICOS
Punto de Inflamación, Mín., Norma ASTM D92 ºC >140
Punto de Anilina, Norma ASTM D611 ºC >70
9.3 PROPIEDADES QUIMICAS:
Azufre corrosivo No corrosivo
CCD (Copper Conductor Deposition) No corrosivo
DBDS en ppm ppm 0ppm
Tendencia al Gaseo, Máx., μL/min μL/min (+)30
Contenido de Humedad, Máx, ppm ppm 30
Número de Neutralización, máx mgKOH/g mgKOH/g <0.01
Contenido Inhibidor Antioxidante DBPC %peso % 0
Estabilidad a la Oxidación, prueba ácido, lodos
72 horas
% Lodo máx., en peso % 0.15
Acidez Máx, mgKOH/g mgKOH/g 0.5
164 horas
% Lodo máx., en peso % 0.3
Acidez Máx, mgKOH/g mgKOH/g 0.6
Estabilidad Oxidación (Bomba Rotativa), Mín, minutos -
Vida Libre de Lodos - Medido a 8 horas - Mínimo. 40
Contenido de PCB´s N.D.
Composición Química Aproximada:
<5
- %w/w Aromáticos, Máximo
Contenido de Azufre total en % % <0.10
9.4 PROPIEDADES ELÉCTRICAS:
Factor de Potencia a 60Hz, Máximo%:
25°C 0.05
100°C 0.3
Rigidez Dieléctrica a 60Hz
Electrodos de disco, Mín., kV kV 30
Electrodos VDE 1,02 mm Mín. 28
Electrodos VDE 2,04mm Mín., 56
Rigidez Dieléctrica al Impulso, 25°C, Mín., kV kV 145

10.0 AISLADORES PASATAPAS (BUSHING)

10.1 Pasatapas del primario
- Fabricante
- Material Porcelana
- Tipo Capacitivo
 - Tensión soportada a onda tipo rayo 1.2/50 us kVp 1050

DATOS
- Tensión a frecuencia industrial, en seco kV 460
- Tensión a frecuencia industrial, humedo kV 460
- Corriente de cortocircuito de
corta duración (1 seg.) kA

TÉCNICOS
- Corriente nominal A
- Corriente de cortocircuito
dinámica kAp
- Longitud de línea de fuga mm/kV >31
- Distancia de arco mm

10.2 Pasatapas del secundario

- Fabricante
- Material Porcelana
- Tipo Solido
- Tensión soportada a onda tipo rayo 1.2/50 us kVp 170
- Tensión a frecuencia industrial, en seco kV 70
- Tensión a frecuencia industrial, humedo kV 70
- Corriente nominal A
- Corriente de cortocircuito de corta
duración (1 seg.) kA
- Corriente de cortocircuito
dinámica kAp
- Longitud de línea de fuga mm/kV > 31
- Distancia de arco mm

10.3 Pasatapas del terciario

- Fabricante
- Material Porcelana
- Tipo Solido
- Tensión soportada a onda tipo rayo 1.2/50 us kVp 125
- Tensión a frecuencia industrial, en seco kV 50
- Tensión a frecuencia industrial, humedo kV 50
- Corriente nominal A
- Corriente de cortocircuito de corta
duración (1 seg.) kA
- Corriente de cortocircuito
dinámica kAp
- Longitud de línea de fuga mm/kV > 31
- Distancia de arco mm

10.4 Pasatapas de neutro AT

- Fabricante
- Material Porcelana
- Tipo Capacitivo
DATOS
- Tensión soportada a onda tipo rayo 1.2/50 us kVp 325
- Tensión a frecuencia industrial, en seco kV 140
- Tensión a frecuencia industrial, humedo kV 140
- Corriente nominal A

TÉCNICOS - Corriente de cortocircuito de corta

duración (1 seg.)
- Corriente de cortocircuito
kA

dinámica kAp
- Longitud de línea de fuga mm/kV > 31
- Distancia de arco mm

10.5 Pasatapas de neutro BT

- Fabricante
- Material Porcelana
- Tipo Capacitivo
- Tensión soportada a onda tipo rayo 1.2/50 us kVp 170
- Tensión a frecuencia industrial, en seco kV 70
- Tensión a frecuencia industrial, humedo kV 70
- Corriente nominal A
- Corriente de cortocircuito de corta
duración (1 seg.) kA
- Corriente de cortocircuito
dinámica kAp
- Longitud de línea de fuga mm/kV > 31
- Distancia de arco mm

TRANSFORMADORES DE CORRIENTE EN LOS

11.0
BUSHINGS
11.1 Lado Primario (A.T.)
- Número de núcleos U 4
- Relación de transformación 100/1/1/1/1 A
- Clase de precisión y consumo
* Protección (Tres Nucleos) 5P20 - 10 VA
* Medición (Un Nucleo) CL 0.2 - 10 VA
Fs<5

11.2 Lado Secundario (B.T.)

- Número de núcleos U 2
- Relación de transformación 100-200/1/1 A
- Clase de precisión y consumo
* Protección (Un Núcleo) 5P20 - 10 VA
* Medición (Un Núcleo) CL 0.2 - 10 VA
 12.0 CONMUTADOR REGULACION BAJO CARGA

DATOS
- Fabricante MR
- País de procedencia Alemania
- Norma IEC 60214

TÉCNICOS
- Tipo de conmutador Vacío
- Tipo de regulación bajo carga Manual/Automatico
- Localizador del cambiador Devanado de AT
- Máxima tensión del equipo (Um) kV 145
- Tensión asignada soportada al impulso tipo rayo kV 650
- Tensión asignada soportada de corta duración a la kV 275
frecuencia industrial

- Corriente nominal A
- Número de operaciones para la primera inspección 300,000
- Amplitud de regulación
- Número de posiciones % ± 10 Vn
- Tensión de alimentación al
regulador Vcc. 110
- Tensión de alimentación al
servomecanismo (1F) Vca. 220
- Tensión de control y mando Vcc. 110

13.0 PANEL DE REGULACION

13.1 Panel Autosoportado
- Norma de Fabricación IEC-60255
- Grado de Protección IP54
13.2 Regulador de tensión
- Fabricante MR
- País de procedencia Alemania
- Tipo TAPCOM
- N° de configuraciones para regulación de Tensión 6
- Rango, Límite tensión superior V
- Rango, Límite tensión inferior V
- Paso ajustable V
- Tensión alterna de referencia nominal o valor de consigna Vca 60-160
- Tensión auxiliar contínua (Rango) Vcc 110 +10%/-15%
- Temporización 1
Para subir tensión Seg 1…..180
Para bajar tensión Seg 1…..180
- Temporización 2
Para tiempo subsecuente Seg 1…..180
- Bloqueo por baja tensión % 10…99 %
 - Registro de alta tensión % 101….199%

DATOS
- Bloqueo por sobreintensidad % 10….200%
- Control de transformadores en paralelo por corriente SI
circulante
- Protocolos de comunicación IEC 61850

TÉCNICOS
- Puerto de comunicación Fibra optica Ethernet
(Conector LC)
13.3 Indicador digital de Temperatura
- Fabricante
- País de procedencia
- Tipo
- Modelo
- Protocolos de comunicación
- Puerto de comunicación

13.4 Indicador de Posición

- Fabricante
- País de procedencia
- Modelo

13.5 Voltímetro Digital

- Fabricante
- País de procedencia
- Tipo
- Modelo

14.0 ACCESORIOS
14.1 Relé de Protección
- Fabricante
- País de procedencia
- Tipo
- Modelo

14.2 Indicador de temperatatura del aceite

Norma EN 50216-11
Escala 0 - 120ºC
Grado de Protección IP65
Material Todas las partes
externas son resistentes
aceites, niebla salina y
rayos UV
Salida Analogica 4-20mA
Contactos 4 contactos
normalmente abierto
Medición de la tolerancia % libre de
1.5% de potencial
escala completa
Tensión de alimentación Vcc 110
Potencia de consumo W
Protocolo Modbus
Puerto RS485
 14.3 Indicador de temperatura de los devanados (AT y BT)

DATOS
Norma EN 50216-11
Escala 0 - 180ºC
Grado de Protección IP65
Material Todas las partes

TÉCNICOS
externas son resistentes
aceites, niebla salina y
rayos UV
Salida Analogica 4-20mA
Contactos 4 contactos
normalmente abierto
libre de potencial
Medición de la tolerancia % 1.5% de escala completa
Tensión de alimentación Vcc 110
Potencia de consumo W
Corriente nominal del transformador de corriente A
Protocolo Modbus
Puerto RS485

14.4 Relé Buchholz

- Fabricante
- País de procedencia
- Tipo
- Modelo

14.5 Dispositivo de toma de muestra de gases

- Fabricante
- País de procedencia
- Tipo
- Modelo

14.6 Válvula de Alivio de Presión

- Fabricante
- País de procedencia
- Tipo
- Modelo

14.7 Indicador de nivel aceite (Transformador)

- Fabricante
- País de procedencia
- Tipo
- Modelo
- Rango de resistencia ohm 0-5000
- Graduación de escala 120° SI
 14.8 Indicador de nivel de aceite (Conmutador)

DATOS
- Fabricante
- País de procedencia
- Tipo
- Modelo

TÉCNICOS
- Rango de resistencia ohm 0-5000
- Graduación de escala 120° SI

14.9 Desecador de aire (Tanque Principal)

- Fabricante
- País de procedencia
- Tipo
- Modelo

14.10 Desecador de aire (Tanque Conmutador)

- Fabricante
- País de procedencia
- Tipo
- Modelo

14.11 Válvulas para filtrado del aceite

- Fabricante
- País de procedencia
- Tipo
- Modelo

14.12 Bolsa para el conservador

- Fabricante
- País de procedencia
- Tipo

14.13 Tanque conservador de aceite SI

14.14 Cancamos para tiro horizontal SI
14.15 Orejas de izaje SI
14.16 Bornes de puesta a tierra SI
14.17 Dispositivos de anclaje antisismico SI
14.18 Cajuela de bornes BT SI
14.19 Placa de caracteristicas técnicas SI

15.0 TRANSFORMADORES DE CORRIENTE PARA IMAGEN

TERMICA
15.1 Lado Primario (A.T.)
- Número de nucleos U 1
- Relación de transformación
- Clase de precisión y consumo
* Medición (Un Nucleo)

15.2 Lado Secundario (B.T.)

- Número de nucleos U 1
- Relación de transformación
- Clase de precisión y consumo
* Medición (Un Nucleo)
 18.0 SISTEMA DE REFRIGERACIÓN Y VENTILACIÓN

DATOS
18.1 Radiadores (ONAN)
Número de radiadores u
Recubrimiento de los radiadores
Galvanizado en caliente micras ≥ 80

TÉCNICOS
Pintado anticorrosivo epoxico micras ≥ 200
18.2 Motores - Ventiladores (ONAF)
Número de motores - Ventiladores u
Motor eléctrico
. Tensión nominal (3Ø) Vca 380
. Potencia W
. Tipo
. Marca
. Sistema de control
Ventilador
. Tipo
. Caudal m³/s

19.0 SALIDA DE CABLES EN 22.9kV MEDIANTE CAJUELA DE SI

CABLES

20.0 ACCESORIOS DE CONEXIÓN

-Barra de cobre para unir los bornes en 10kV de la bobina
SI
de compensación
-Barra de cobre para unir los bornes en 22.9kV, pararrayos
y conexión de los cables de potencia en 22.9kV en la SI
cajuela correspondiente
-Barra de cobre, aisladores portabarra para la bajada del
SI
neutro de alta tensión 138kV
-Barra de cobre, aisladores portabarra para la bajada del
SI
neutro de alta tensión 22.9kV
-Barra de cobre, aisladores portabarra para la interconexión
entre los pararrayos y el contador de descargas y la fijacion SI
de este en 138kV
-Barra de cobre, aisladores portabarra para la interconexión
entre los pararrayos y el contador de descargas y la fijacion SI
de este en 22.9kV

21.0 SOPORTE METALICO DE SUJECIÓN DE CABLES

- Estructura Soporte metálico de Pararrayos 22.9kV,
instalado en forma adyacente a los aisladores pasatapas SI
en el lado de 22.9kV, que se montaran en la cajuela
- Estructura Soporte metálico de Pararrayos 138kV,
instalado en forma adyacente a los aisladores pasatapas SI
en el lado de 138kV, que se montaran sobre la tapa del
transformador 2
22.0 NIVEL DE RUIDO MAXIMO dB 73
 24.0 TENSIONES AUXILIARES

DATOS
Corriente alterna a 60Hz 3F Vac 380
Corriente alterna a 60Hz 1F Vac 220
Cortriente continua Vcc 110

TÉCNICOS
25.0 PESOS, DIMENSIONES Y ESQUEMAS
Pesos
- Peso del transformador incluyendo los kg
25.1
equipos,accesorios y anexos pero sin aceite.
- Peso del aceite de relleno kg
- Peso total del transformador completamente
kg
equipado, listo para el uso y con aceite.
- Peso del izado del transformador fuera de cuba kg
- Peso transporte (embalaje) principal) kg
- Peso total del cobre kg
- Peso total del circ. magnético kg

Dimensiones
25.2 Espacio total previsto
- Longitud mm
- Ancho mm
- Altura mm

Esquemas
25.3 - Dibujo detallado de las Nro
dimensiones exteriores.
- Esquema detallado de los Nro
arrollamientos
- Esquema detallado de los circuitos Nro
auxiliares
- Esquema de los circuitos de aceite y Nro
purga.
- Esquema del tablero de regulación Nro

26.0 PRUEBAS FAT

- Relación de transformación e identificación del grupo de SI
conexión y polaridad en todas las posiciones.
- Relación de transformación y polaridad de los SI
transformadores de corriente lado 138kV y 22.9kV
- Curva de saturación de los transformadores de corriente SI
lado 138kV y 22.9kV
- Factor de potencia de los aislamientos y capacitancias SI
del transformador y los aisladores
- Resistencia de los aislamientos SI
- Resistencia eléctrica de los devanados en todas las SI
posiciones
- Medición de las pérdidas en el nucleo y corriente de SI
excitación en vacio
- Ensayo de impulso Atmosferico tipo rayo SI
- Tensión aplicada SI
- Tensión inducida SI
DATOS TÉCNICOS
- Medición de pérdidas en carga y tensión de cortocircuito SI
- Medida del Nivel de ruido SI
- Calentamiento ONAN SI
- Calentamiento ONAF SI
- Medición de los armonicos en vacío SI
- SFRA respuesta de barrido en frecuencia SI
- Verificación del funcionamiento de accesorios, gabinete SI
de control y panel de regulación.
- Toma de Muestra de aceite al inicio y al final de las SI
pruebas asi como antes y despues de la prueba de
calentamiento, para realizar el análisis físico-quimico y
análisis cromatográfico.

27.0 PRUEBAS SAT

- Relación de transformación e identificación del grupo de SI
conexión y polaridad en todas las posiciones.
- Relación de transformación y polaridad de los SI
transformadores de corriente lado 138kV y 22.9kV
- Curva de saturación de los transformadores de corriente SI
lado 138kV y 22.9kV
- Factor de potencia de los aislamientos y capacitancias SI
del transformador y los aisladores
- Resistencia de los aislamientos SI
- Resistencia eléctrica de los devanados en todas las SI
posiciones
- SFRA respuesta de barrido en frecuencia SI
- Verificación del funcionamiento de accesorios, gabinete SI
de control y panel de regulación.
- Toma de Muestra de aceite al final de las pruebas, para SI
realizar el análisis físico-quimico y análisis cromatogáfico.
JACK G. GERVAU RAMOS
jgervau@promotora.com.pe
jackgervau3@gmail.com
