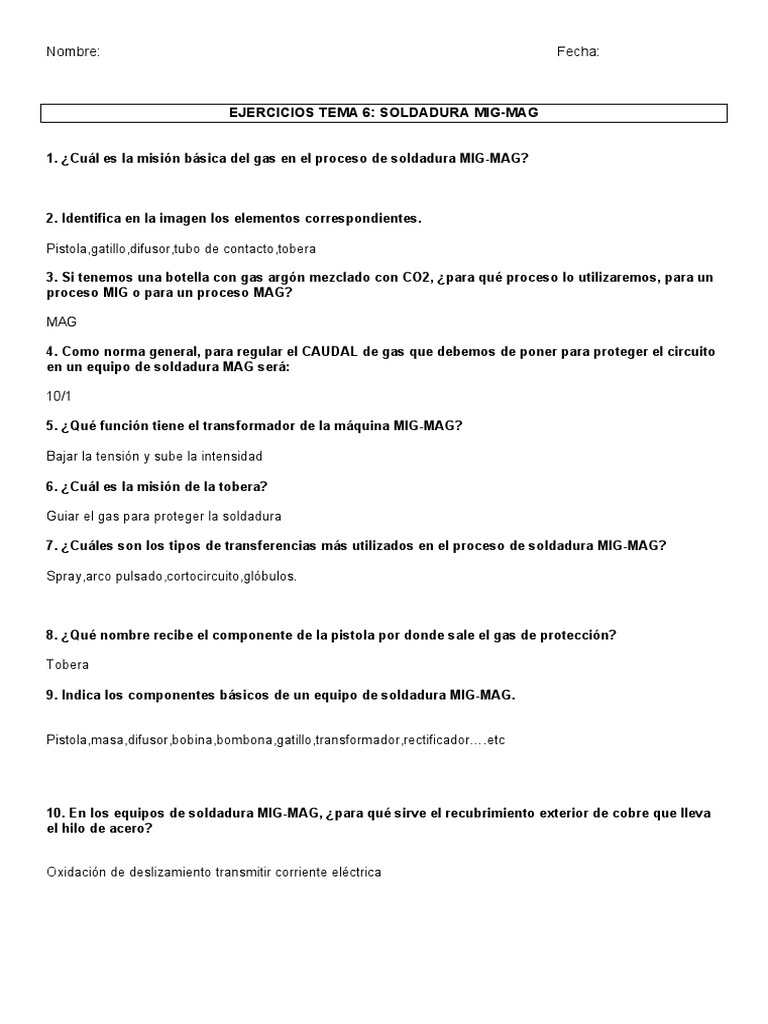

Nombre: Fecha:

EJERCICIOS TEMA 6: SOLDADURA MIG-MAG

1. ¿Cuál es la misión básica del gas en el proceso de soldadura MIG-MAG?

2. Identifica en la imagen los elementos correspondientes.

Pistola,gatillo,difusor,tubo de contacto,tobera

3. Si tenemos una botella con gas argón mezclado con CO2, ¿para qué proceso lo utilizaremos, para un
proceso MIG o para un proceso MAG?

MAG

4. Como norma general, para regular el CAUDAL de gas que debemos de poner para proteger el circuito
en un equipo de soldadura MAG será:

10/1

5. ¿Qué función tiene el transformador de la máquina MIG-MAG?

Bajar la tensión y sube la intensidad

6. ¿Cuál es la misión de la tobera?

Guiar el gas para proteger la soldadura

7. ¿Cuáles son los tipos de transferencias más utilizados en el proceso de soldadura MIG-MAG?

Spray,arco pulsado,cortocircuito,glóbulos.

8. ¿Qué nombre recibe el componente de la pistola por donde sale el gas de protección?

Tobera

9. Indica los componentes básicos de un equipo de soldadura MIG-MAG.

Pistola,masa,difusor,bobina,bombona,gatillo,transformador,rectificador….etc

10. En los equipos de soldadura MIG-MAG, ¿para qué sirve el recubrimiento exterior de cobre que lleva
el hilo de acero?

Oxidación de deslizamiento transmitir corriente eléctrica

11. ¿Qué tipo de hilo y de gas se emplea para soldar aluminio?

Aluminio,helio y argón.

12. ¿A qué tipo de transferencia nos referimos cuando para fundir al hilo necesitamos dos tipos de
corrientes, una de base de poca intensidad para calentar al hilo y mantener el arco y otra de pico de alta
intensidad generada por las pulsaciones a una alta frecuencia en los equipos MIG-MAG?

Arco pulsado

13. ¿Para qué sirve la electroválvula que hay en el interior de la máquina?

Para permitir el paso de gas cuando apretamos el gatillo

14. Indica en la siguiente figura, los nombres de los elementos que forman parte de la pistola.

15. ¿Para qué sirve el muelle que lleva el difusor de la pistola?

Para fijar el hilo

16. ¿Qué nombre recibe el conducto del interior de la manguera por donde se pasa el hilo?

La sirga

17. ¿Qué tipo de canaladura debe de llevar el rodillo por donde pasa el hilo de aluminio en la soldadura
MIG? Explícalo brevemente.

En forma de U

18. ¿Qué tipo de corriente y polaridad usa una máquina MIG-MAG en un proceso MAG?

Corriente continua polaridad inversa.

19. ¿Qué funciones realizará la máquina MIG-MAG cuando apretamos el interruptor de la pistola?


-paso de gas
-paso de hilo
-corriente

20. ¿Qué le ocurrirá al hilo cuando demos poca presión al ajuste en los rodillos de arrastre?

Patinar o no saldria
