DIAGRAMA DE FLUJO

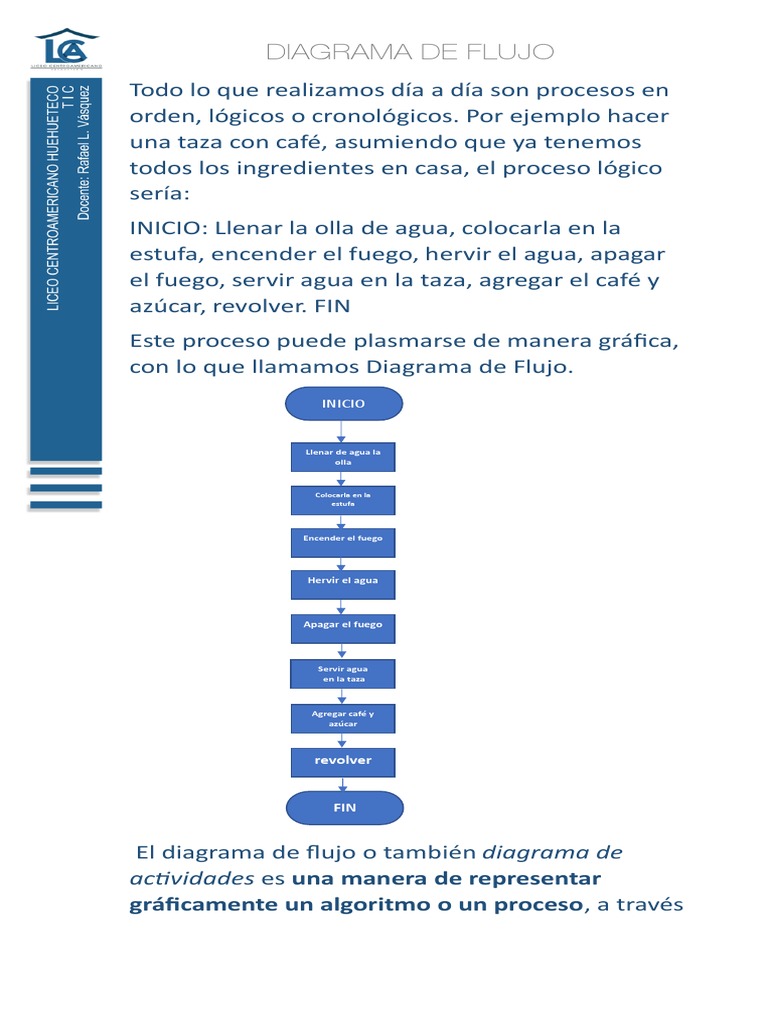

Todo lo que realizamos día a día son procesos en

orden, lógicos o cronológicos. Por ejemplo hacer
una taza con café, asumiendo que ya tenemos
todos los ingredientes en casa, el proceso lógico
sería:
INICIO: Llenar la olla de agua, colocarla en la
estufa, encender el fuego, hervir el agua, apagar
el fuego, servir agua en la taza, agregar el café y
azúcar, revolver. FIN
Este proceso puede plasmarse de manera gráfica,
con lo que llamamos Diagrama de Flujo.
INICIO

Llenar de agua la
olla

Colocarla en la
estufa

Encender el fuego

Hervir el agua

Apagar el fuego

Servir agua
en la taza

Agregar café y
azúcar

revolver

FIN

El diagrama de flujo o también diagrama de

actividades es una manera de representar
gráficamente un algoritmo o un proceso, a través
 DIAGRAMA DE FLUJO
de una serie de pasos estructurados y vinculados
que permiten su revisión como un todo.
Los diagramas de flujo son un mecanismo de
control y de procesos, que permiten una mayor
organización, evaluación o replanteamiento de
secuencias de actividades y procesos de distinta
índole, dado que son versátiles y sencillos. Son
empleados a menudo en disciplinas como la
programación, la informática, la economía, las
finanzas, los procesos industriales e incluso la
cognitiva.
Los diagramas de flujo, benefician a las personas
de una manera:
Activa, ya que los símbolos representan acciones.
Intuitiva, pues al usar representaciones
conceptuales, pueden ser entendidos a través de
procesos mentales.
Visual, puesto que su representación se basa en
formas y figuras.
Secuencial, porque detallan un procedimiento
paso a paso.
Ahora debes aprender a realizar diagramas de
flujo, que te servirán para representar lo mismo
de una manera más activa, intuitiva, gráfica y
secuencial.
La estandarización de los símbolos para la
elaboración de Diagramas de Flujo tardó varios
años. Con el fin de evitar la utilización de símbolos
diferentes para representar procesos iguales, la
Organización Internacional para la Estandarización
(ISO, por su sigla en inglés) y el Instituto Nacional
 DIAGRAMA DE FLUJO
Americano de Estandarización (ANSI, por su sigla
en inglés), estandarizaron los símbolos que mayor
aceptación tenían en 1985.
Cuando el algoritmo se desea expresar en forma
de diagrama de flujo, se deben tener en cuenta
algunas reglas o principios básicos para su
elaboración:
o Poner un encabezado que incluya un título
que identifique la función del algoritmo; el
nombre del autor; y la fecha de elaboración;
o Sólo se pueden utilizar símbolos estándar
(ISO 5807);
o Los diagramas se deben dibujar de arriba
hacia abajo y/o de izquierda a derecha;
o Los símbolos de “Inicio” y “Final” deben
aparecer solo una vez;
o La dirección del flujo se debe representar por
medio de flechas (líneas de flujo);
o Todas las líneas de flujo deben llegar a un
símbolo o a otra línea;
o Una línea de flujo recta nunca debe cruzar a
otra. Cuando dos líneas de flujo se crucen,
una de ellas debe incluir una línea arqueada
en el sitio donde cruza a la otra
INCORRECTO CORRECTO

o Cada rombo de decisión debe tener al menos

dos líneas de salida (una para SI y otra para
NO);
 DIAGRAMA DE FLUJO
o Las acciones y decisiones se deben describir
utilizando el menor número de palabras
posible; sin que resulten confusas o poco
claras;
o Todo el Diagrama debe ser claro, ordenado y
fácil de recorrer;
o El Diagrama se debe probar recorriéndolo
con datos iniciales simples (prueba de
escritorio).
Simbología básica de un diagrama de flujo
Cada proceso conecta con otro con flechas que
marcan la dirección y establecen el recorrido del
proceso, como si
de un mapa se
tratara.

Los principales
símbolos
convencionales
que se emplean
en los diagramas
de flujo son los
siguientes:
Ejemplo de diagrama de flujo
Diagrama de flujo para reproducir un DVD
