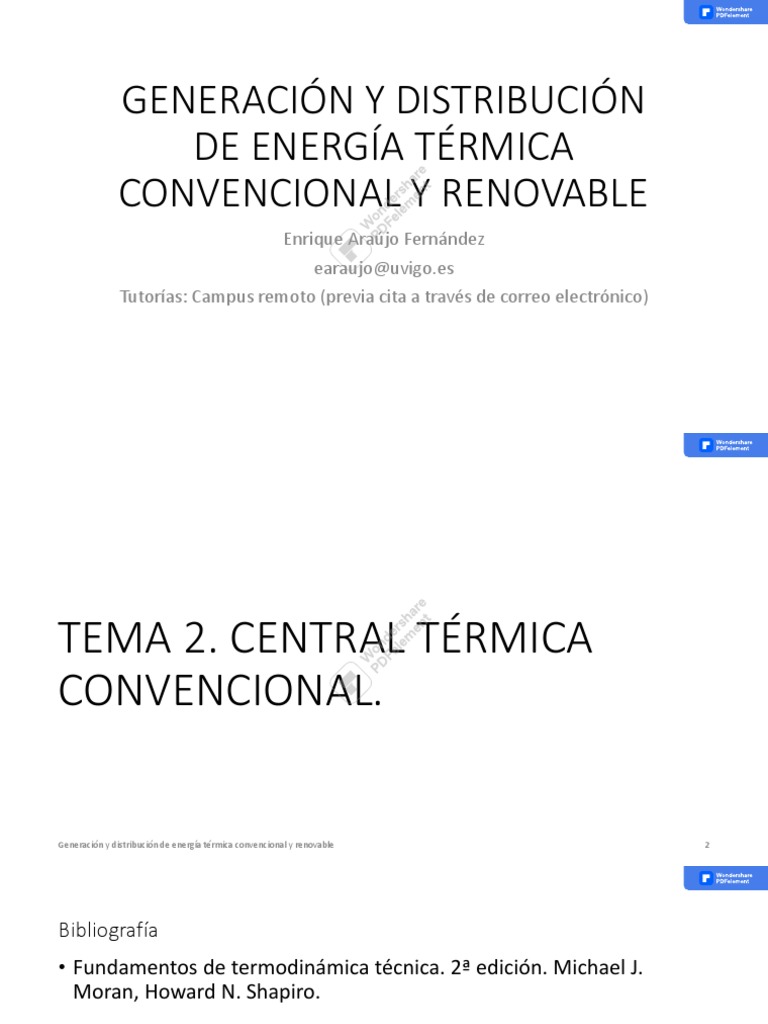

GENERACIÓN Y DISTRIBUCIÓN

DE ENERGÍA TÉRMICA
CONVENCIONAL Y RENOVABLE
Enrique Araújo Fernández
earaujo@uvigo.es
Tutorías: Campus remoto (previa cita a través de correo electrónico)
TEMA 2. CENTRAL TÉRMICA
CONVENCIONAL.

Generación y distribución de energía térmica convencional y renovable 2

Bibliografía
• Fundamentos de termodinámica técnica. 2ª edición. Michael J.
Moran, Howard N. Shapiro.

Generación y distribución de energía térmica convencional y renovable 3

Ciclos de potencia de vapor. Ciclo
rankine

Generación y distribución de energía térmica convencional y renovable 4

Las instalaciones de potencia de vapor
La mayoría de las centrales
de generación de
electricidad son
variaciones de centrales
térmicas de vapor.
A. Conversión del calor en
trabajo (ciclo Rankine).
B. Proporcionar energía
para vaporizar el agua,
caracteriza el tipo de
planta (térmica, ciclo
combinado, solar, nuclear)
C. Circuito de refrigeración.
D. Generación eléctrica.

Generación y distribución de energía térmica convencional y renovable 5

Ciclo Rankine. Procesos.
Caldera. El agua en estado líquido (agua de
alimentación), se calienta hasta la saturación y se
evapora.

𝑄ሶ 𝑖𝑛
= ℎ1 − ℎ4
𝑚ሶ

Turbina. El vapor generado en la caldera en el

estado 1 se expande a través de la turbina para
producir trabajo, descargándose en el
condensador a baja presión.
𝑊ሶ 𝑡
= ℎ1 − ℎ2
𝑚ሶ

Generación y distribución de energía térmica convencional y renovable 6

Ciclo Rankine. Procesos.
Condensador. En el condensador se transfiere
calor del vapor al agua de refrigeración. El vapor
condensa y el agua de refrigeración aumenta su
temperatura.

𝑄ሶ 𝑜𝑢𝑡
= ℎ 2 − ℎ3
𝑚ሶ

Bomba. El líquido procedente del condensador es

bombeado desde la presión del condensador
hasta la presión de la caldera.

𝑊ሶ 𝑝
= ℎ4 − ℎ3
𝑚ሶ

Generación y distribución de energía térmica convencional y renovable 7

Ciclo Rankine. Rendimiento.
Rendimiento.

𝑊ሶ 𝑡 𝑊ሶ 𝑝
− ℎ1 − ℎ2 − ℎ4 − ℎ3
𝜂= 𝑚 ሶ 𝑚ሶ =
𝑄ሶ 𝑖𝑛 ℎ1 − ℎ4
𝑚ሶ
Por tratarse de un ciclo,

𝑊ሶ 𝑡 𝑊ሶ 𝑝 𝑄ሶ 𝑖𝑛 𝑄ሶ 𝑜𝑢𝑡
− = −
𝑚ሶ 𝑚ሶ 𝑚ሶ 𝑚ሶ

𝑄ሶ 𝑖𝑛 𝑄ሶ 𝑜𝑢𝑡 𝑄ሶ 𝑜𝑢𝑡
−
𝜂= 𝑚 ሶ 𝑚ሶ = 1 − 𝑚ሶ = 1 − ℎ2 − ℎ3
𝑄ሶ 𝑖𝑛 𝑄ሶ 𝑖𝑛 ℎ1 − ℎ4
𝑚ሶ 𝑚ሶ

Generación y distribución de energía térmica convencional y renovable 8

Ciclo Rankine. Relación de trabajos
Relación de trabajos.

𝑊ሶ 𝑝
𝑚 ሶ ℎ4 − ℎ3
𝑟𝑤 = =
𝑊ሶ 𝑡 ℎ1 − ℎ2
𝑚ሶ

El valor de rw es muy bajo para ciclos de potencia

con vapor.

Generación y distribución de energía térmica convencional y renovable 9

Ciclo Rankine. Ciclo ideal simple.
• Proceso sin irreversibilidades.
• No existirán pérdidas de carga en caldera y
condensador. Intercambio de calor a presión
constante.
• Expansión y compresión isoentrópicas.

Generación y distribución de energía térmica convencional y renovable 10

 Principios
Segundo principio de la termodinámica. Balance de entropía - Ciclos
- Trabajo
para sistemas cerrados. - Compresión
2
𝛿𝑄 - Trabajo
𝑆2 − 𝑆1 = න +𝜎 compresión
1 𝑇 𝑓 cuasistático.
Proceso
Si la transferencia de calor tiene lugar en zonas de la frontera donde la politrópico.
temperatura no varia ni con la posición ni con el tiempo. - Trabajo
𝑄𝑗 cuasistático
𝑆2 − 𝑆1 = ෍ + 𝜎
𝑇𝑗 - Calor
𝑗 Propiedades
Balance de entropía por unidad de tiempo termodinámicas
𝑑𝑆 𝑄ሶ 𝑗 - Sistema
= ෍ + 𝜎ሶ compresible
𝑑𝑡 𝑇𝑗 simple.
𝑗
- Liquido
En forma diferencial comprimido
𝛿𝑄 - Substancia
𝑑𝑆 = + 𝛿𝜎 incompresible
𝑇 𝑓 - Gases
- Gases ideales

Generación y distribución de energía térmica convencional y renovable 11

 Principios
Segundo principio de la termodinámica. Desigualdad de - Ciclos
- Trabajo
Clausius. Entropía. Ecuaciones T dS. - Compresión
Las ecuaciones T dS, se obtienen considerando una sustancia pura, simple y - Trabajo
compresible que desarrolla un proceso internamente reversible. compresión
cuasistático.
Suponiendo ausencia de movimiento y despreciando los efectos de la gravedad. Proceso
𝛿𝑄𝑖𝑛𝑡,𝑟𝑒𝑣 = 𝑑𝑈 + 𝛿𝑊𝑖𝑛𝑡,𝑟𝑒𝑣 politrópico.
- Trabajo
cuasistático
Sistema compresible, 𝛿𝑊𝑖𝑛𝑡,𝑟𝑒𝑣 = 𝑝 · 𝑑𝑉 - Calor
Propiedades
𝛿𝑄𝑖𝑛𝑡,𝑟𝑒𝑣 = 𝑇 · 𝑑𝑆 termodinámicas
𝑇 · 𝑑𝑆 = 𝑑𝑈 + 𝑝 · 𝑑𝑉 - Sistema
compresible
simple.
𝐻 = 𝑈 + 𝑝𝑉 - Liquido
𝑑𝐻 = 𝑑𝑈 + 𝑑𝑝 · 𝑉 + 𝑝 · 𝑑𝑉 comprimido
- Substancia
𝑇 · 𝑑𝑆 = 𝑑𝐻 − 𝑉 · 𝑑𝑝 incompresible
- Gases
- Gases ideales

Generación y distribución de energía térmica convencional y renovable 12

Ciclo Rankine. Ciclo ideal simple.
• Expansiones y compresiones isoentrópicos, ¿por qué?
• 𝑄ሶ = 0
• Proceso reversible
2 𝛿𝑄
• 𝑆2 − 𝑆1 = ‫׬‬1 → 𝑆2 − 𝑆1 = 0
𝑇 𝑖𝑛𝑡,𝑟𝑒𝑣
• Intercambios de calor isobaros, ¿por qué?
• 𝑊ሶ = 0, 𝐸𝑐 𝑦 𝐸𝑝 = 0
• Proceso reversible
2ND PPIO
3 𝛿𝑄 3
• 𝑆3 − 𝑆2 = ‫׬‬ → 𝑄ሶ = ‫𝑆𝑑𝑇 ׬‬
2 𝑇 2
𝑖𝑛𝑡,𝑟𝑒𝑣
1ER PPIO
3
• 0 = 𝑄ሶ + 𝐻2 − 𝐻3 → ‫׬‬2 𝑇𝑑𝑆 = 𝐻3 − 𝐻2
3 3
• 𝑇𝑑𝑆 = 𝑑𝐻 − 𝑉 · 𝑑𝑝 → ‫׬‬2 𝑇𝑑𝑆 = 𝐻3 − 𝐻2 − ‫׬‬2 𝑉𝑑𝑝 → 𝑝 = 𝑐𝑡𝑒

Generación y distribución de energía térmica convencional y renovable 13

Ciclo Rankine. Ciclo ideal simple. Efectos presiones caldera y
condensador.
Proceso reversible implica,
𝑄ሶ 𝑖𝑛 1
= න 𝑇 𝑑𝑠 = á𝑟𝑒𝑎 1 − b − c − 4 − a − 1
𝑚ሶ 4
𝑖𝑛𝑡,𝑟𝑒𝑣
𝑄ሶ 𝑖𝑛
= 𝑇ത𝑖𝑛 𝑠1 − 𝑠4
𝑚ሶ
𝑖𝑛𝑡,𝑟𝑒𝑣
Siendo 𝑇ത𝑖𝑛 la temperatura media de absorción de calor en Tin
la caldera.
De la misma forma
𝑄ሶ 𝑜𝑢𝑡 3
= න 𝑇 𝑑𝑠 = á𝑟𝑒𝑎 2 − b − c − 3 − 2
𝑚ሶ 2
𝑖𝑛𝑡,𝑟𝑒𝑣
𝑄ሶ 𝑜𝑢𝑡
= 𝑇ത𝑜𝑢𝑡 𝑠2 − 𝑠3 = 𝑇ത𝑜𝑢𝑡 𝑠1 − 𝑠4
𝑚ሶ
𝑖𝑛𝑡,𝑟𝑒𝑣
Siendo 𝑇ത𝑜𝑢𝑡 la temperatura del vapor en el condensador.

Generación y distribución de energía térmica convencional y renovable 14

 Principios
- Ciclos
Segundo principio de la termodinámica. - Trabajo
- Compresión
Ciclos de potencia que interaccionan con - Trabajo
dos focos: compresión
cuasistático.
Proceso
𝑊𝑐𝑖𝑐𝑙𝑜 𝑄𝐶
𝜂= =1− politrópico.
𝑄𝐻 𝑄𝐻 - Trabajo
• Si 𝑄𝐶 = 0, 𝜂 = 1, sin embargo no es cuasistático
posible conforme al enunciado de Kelvin- - Calor
Planck. Propiedades
termodinámicas
• Se deduce por tanto que el rendimiento - Sistema
máximo será menor que 100%, compresible
independientemente: simple.
• de la sustancia, - Liquido
• de la naturaleza de los procesos que comprimido
constituyen el ciclo, - Substancia
• que los procesos sean reversibles o incompresible
irreversibles. - Gases
- Gases ideales

Generación y distribución de energía térmica convencional y renovable 15

 Principios
- Ciclos
Segundo principio de la termodinámica. Calidad de la energía - Trabajo
- Compresión
• Aplicando la relación de la escala de - Trabajo
temperatura Kelvin, compresión
cuasistático.
Proceso
𝑄𝐶 𝑇𝐶 politrópico.
= , 𝑇 𝑒𝑛 𝑔𝑟𝑎𝑑𝑜𝑠 𝐾𝑒𝑙𝑣𝑖𝑛 - Trabajo
𝑄𝐻 𝑇𝐻
cuasistático
- Calor
𝑊𝑐𝑖𝑐𝑙𝑜 𝑄𝐶 𝑇𝐶 Propiedades
𝜂𝑚𝑎𝑥 = =1− =1− termodinámicas
𝑄𝐻 𝑄𝐻 𝑇𝐻
- Sistema
compresible
simple.
El comportamiento del rendimiento máximo
- Liquido
de la figura es cierto cualitativamente para comprimido
el rendimiento efectivo de procesos reales, - Substancia
aumenta al hacerlo la temperatura media a incompresible
la cual se absorbe energía en el foco - Gases
caliente. - Gases ideales

Generación y distribución de energía térmica convencional y renovable 16

Ciclo Rankine. Ciclo ideal simple. Efectos presiones caldera y
condensador.
El rendimiento del ciclo ideal vimos que se podía escribir
como.
𝑄ሶ 𝑜𝑢𝑡 a
𝑚 ሶ 𝑇ത𝑜𝑢𝑡
𝜂 =1− =1−
𝑄ሶ 𝑖𝑛 𝑇ത𝑖𝑛
𝑚ሶ
• El rendimiento aumenta si aumenta 𝑇ത𝑖𝑛 . Por tanto si
aumentamos la presión de la caldera aumenta el c b
rendimiento.
• El rendimiento aumenta si disminuye ഥ𝑇𝑜𝑢𝑡 . Por tanto si
disminuimos la presión en el condensador aumenta el
rendimiento.

Generación y distribución de energía térmica convencional y renovable 17

Ciclo Rankine. Ciclo ideal simple. Efectos presiones caldera y
condensador.
Disminución presión condensador
• El área sombreada en este diagrama representa el
aumento en la salida neta de trabajo debido a la
disminución de la presión del condensador desde P4
hasta P′4 .
• Los requerimientos de entrada de calor también
aumentan (representados por el área bajo la curva 2′-2),
pero este incremento es muy pequeño.
• Por lo tanto el efecto total de reducir la presión del
condensador es un aumento en la eficiencia térmica del
ciclo.
• Para aprovechar el aumento de eficiencia a bajas
presiones, los condensadores de las centrales eléctricas
de vapor suelen operar muy por debajo de la presión
atmosférica.

Generación y distribución de energía térmica convencional y renovable 18

Ciclo Rankine. Ciclo ideal simple. Efectos presiones caldera y
condensador.
Aumento presión caldera
• Aumentar la presión de operación de la caldera eleva
automáticamente la temperatura a la que sucede la
ebullición.
• Esto a su vez eleva la temperatura promedio a la cual se
transfiere calor al vapor y de ese modo incrementa la
eficiencia térmica del ciclo.
• Aumenta el contenido de humedad del vapor en la
salida de la turbina.
• Actualmente las centrales supercríticas operan a
P > 22MPa (220bar).

Generación y distribución de energía térmica convencional y renovable 19

Ciclo Rankine. Ciclo ideal simple. Efectos presiones caldera y
condensador.
Sobrecalentamiento del vapor
• La temperatura promedio a la que el calor es transferido
hacia el vapor puede ser incrementada sin aumentar la
presión de la caldera, gracias al sobrecalentamiento del
vapor a altas temperaturas.
• Tanto el trabajo neto como la entrada de calor aumentan
como resultado del sobrecalentamiento del vapor a una
temperatura más alta.
• Sin embargo, el efecto total es un incremento en la
eficiencia térmica, porque aumenta la temperatura
promedio a la cual se añade calor.
• El sobrecalentamiento del vapor a temperaturas más
altas tiene otro efecto muy conveniente: disminuye el
contenido de humedad del vapor a la salida de la
turbina. Limitado a consideraciones metalúrgicas.

Generación y distribución de energía térmica convencional y renovable 20

Ciclo Rankine. Sobrecalentamiento y recalentamiento.
Recalentamiento del vapor
• El aumento de la presión en la caldera y la reducción de la presión
en el condensador hacen que a la salida de la turbina nos
encontremos con títulos de vapor muy bajos.
• La presencia de gotas produce erosión y un descenso del
rendimiento de la turbina. En consecuencia es práctica común
mantener en la salida de la turbina un título del 90% como mínimo.
• El sobrecalentamiento y el recalentamiento permiten que el título
a la salida de turbina sea adecuado a pesar de trabajar a altas
presiones en la caldera.
• El recalentamiento permite recuperar la disminución de Wneto
(manteniendo el incremento) que se produce al incrementar la
presión de operación. Al tiempo que maximiza la temperatura
promedio a la que el calor es transferido hacia el vapor.

Generación y distribución de energía térmica convencional y renovable 21

Ciclo Rankine. Sobrecalentamiento y recalentamiento.
Recalentamiento.
Consiste en un sangrado de la turbina a presión intermedia que se recalienta en la caldera.
Posteriormente se conduce a una expansión en una segunda etapa de la turbina.

Generación y distribución de energía térmica convencional y renovable 22

Ciclo Rankine. Ciclo ideal simple. Comparación con el ciclo de Carnot.
Ciclo Carnot: 4’123’4’ / Ciclo Rankine: 344’123
𝑇ത𝑜𝑢𝑡 𝑇𝐻
𝜂𝑟𝑎𝑛𝑘𝑖𝑛𝑒 = 1 − 𝜂𝑐𝑎𝑟𝑛𝑜𝑡 = 1 −
𝑇ത𝑖𝑛 𝑇𝐶
4’1: Expansión isotérmica.
12: Expansión adiabática (reversible, s=cte).
23’: Comprensión isotérmica.
3’4’: Comprensión adiabática (reversible, s=cte).
El ciclo de Carnot tiene un mayor rendimiento, pero tiene dos
limitaciones (cuando lo aplicamos al ciclo de potencia de vapor):
• No se aprovecha adecuadamente la energía de la combustión,
ya que los gases de combustión no se pueden enfriar por
debajo de TH.
• No existen bombas bifásicas (líquido/vapor).

Generación y distribución de energía térmica convencional y renovable 23

Ciclo Rankine. Ciclo ideal simple. Irreversibilidades.
• Turbina.
• Principal irreversibilidad asociada a la expansión.
• Calor transferido al ambiente, carácter secundario y
se puede despreciar.
• Una expansión real va acompañado de un
incremento de entropía.
• Por tanto, el trabajo desarrollado es menor que en
un proceso isoentrópico.

2 𝛿𝑄
• 𝑆2 − 𝑆1 = − ‫׬‬1 + 𝜎 > 0, (𝜎 > 0)
𝑇
• 𝑊ሶ = − 𝑄ሶ + 𝐻1 − 𝐻2
𝑊ሶ 𝑡 Τ𝑚ሶ ℎ1 −ℎ2
• 𝜂𝑡 = =
𝑊ሶ 𝑡 Τ𝑚ሶ 𝑠
ℎ1 −ℎ2𝑠

Generación y distribución de energía térmica convencional y renovable 24

Ciclo Rankine. Ciclo ideal simple. Irreversibilidades.
• Bomba.
• Principal irreversibilidad asociada a los efectos del
rozamiento.
• Calor transferido al ambiente, carácter secundario y
se puede despreciar.
• Una compresión real va acompañado de un
incremento de entropía.
• Por tanto, el trabajo desarrollado es menor que en
un proceso isoentrópico.

4 𝛿𝑄
• 𝑆4 − 𝑆3 = − ‫׬‬3 + 𝜎 > 0, (𝜎 > 0)
𝑇
• 𝑊ሶ = − 𝑄ሶ + 𝐻3 − 𝐻4
𝑊ሶ 𝑏 Τ𝑚ሶ 𝑠 ℎ4𝑠 −ℎ3
• 𝜂𝑏 = =
𝑊ሶ 𝑏 Τ𝑚ሶ ℎ4 −ℎ3

Generación y distribución de energía térmica convencional y renovable 25

Ciclo Rankine. Ciclo ideal simple. Irreversibilidades.
• Otras irreversibilidades.
• Subenfriamiento del agua a la salida del
condensador (pto 3). Se requerirá más energía en la
caldera para vaporizar de nuevo el agua. Trata de
evitar el riesgo de cavitación.
• Pérdidas de carga en la caldera, condensador y
tuberías.
• Irreversibilidades externas
• Combustión y transferencia de calor desde los
productos de la combustión al agua. Aquí radican
gran parte de las irreversibilidades de una planta de
generación.
• Cesión de energía al agua de refrigeración.

Generación y distribución de energía térmica convencional y renovable 26

Ciclo Rankine. Mejora rendimiento térmico. Ciclo de potencia
regenerativo
Calentador abierto.
Se persigue el
precalentamiento del agua
de alimentación con
corrientes en estado de
mayor energía. Se consigue
aumentar la temperatura
media de absorción en la
caldera a costa de reducir el
trabajo en la turbina. Hay
que buscar el óptimo.

Generación y distribución de energía térmica convencional y renovable 27

Ciclo Rankine. Mejora rendimiento térmico. Ciclo de potencia
regenerativo
Calentador cerrado.
Se persigue el
precalentamiento del agua
de alimentación con
corrientes en estado de
mayor energía. Se consigue
aumentar la temperatura
media de absorción en la
caldera a costa de reducir el
trabajo en la turbina. Hay
que buscar el óptimo.

Generación y distribución de energía térmica convencional y renovable 28

Ciclo Rankine. Mejora rendimiento térmico. Ciclo de potencia
regenerativo
Calentadores múltiples.
Se persigue el
precalentamiento del agua
de alimentación con
corrientes en estado de
mayor energía. Se consigue
aumentar la temperatura
media de absorción en la
caldera a costa de reducir el
trabajo en la turbina. Hay
que buscar el óptimo.

Generación y distribución de energía térmica convencional y renovable 29

Ciclos de potencia de gas. Ciclo
brayton

Generación y distribución de energía térmica convencional y renovable 30

Ciclo Brayton.
Se utiliza en turbinas de gas donde los procesos tanto de compresión como de expansión suceden
en maquinaria rotatoria. Las turbinas de gas generalmente operan en un ciclo abierto, como se
observa en la figura.

- Se introduce aire fresco en condiciones ambiente

dentro del compresor, donde su temperatura y
presión se elevan.
- El aire de alta presión sigue hacia la cámara de
combustión, donde el combustible se quema a
presión constante.
- Los gases de alta temperatura que resultan entran a
la turbina, donde se expanden hasta la presión
atmosférica, produciendo potencia.
- Los gases de escape que salen de la turbina se
expulsan hacia fuera (no se recirculan), causando
que el ciclo se clasifique como un ciclo abierto.
Generación y distribución de energía térmica convencional y renovable 31
Ciclo Brayton ideal.
El ciclo ideal que el fluido de trabajo experimenta en este ciclo cerrado es el ciclo Brayton, el cual
está integrado por cuatro procesos internamente reversibles:
- 1-2 Compresión isentrópica (en un compresor)
- 2-3 Adición de calor a presión constante
- 3-4 Expansión isentrópica (en una turbina)
- 4-1 Rechazo de calor a presión constante.

Generación y distribución de energía térmica convencional y renovable 32

Ciclo Brayton ideal.

Siendo k la relación de calores específicos

Generación y distribución de energía térmica convencional y renovable 33

Ciclo Brayton ideal.

Generación y distribución de energía térmica convencional y renovable 34

Ciclo Brayton ideal.

Generación y distribución de energía térmica convencional y renovable 35

Ciclo Brayton ideal regenerativo

Generación y distribución de energía térmica convencional y renovable 36

Ciclo Brayton ideal con interenfriamiento, recalentamiento y
regeneración

Generación y distribución de energía térmica convencional y renovable 37

 CO2 Tables Calculator CH4 55.35 kg/h
Air Density Calculator PCI CH4 50047 GJ/Kg
Pot CH4 2770101.45 GJ/h

Pot util 297850 KW

9300.323821 KJ/KWh
2.583423284 KJ/KJ
Rendimiento 38.71%

Generación y distribución de energía térmica convencional y renovable 38

Generación y distribución de energía térmica convencional y renovable 39
 Veis algo raro???

Generación y distribución de energía térmica convencional y renovable 40

41
Ciclos de potencia. Ciclo
combinado
Combined – cycle gas steam turbine power plants. Rolf Kehlhofer, Bert Rukes, Frank
Hannemann, Franz Stirnimann. PennWell.

Generación y distribución de energía térmica convencional y renovable 42

Ciclo combinado.

HRSG. Heat Recovery

Steam Generator

Generación y distribución de energía térmica convencional y renovable 43

Ciclo Combinado.
Los ciclos Rankine y Brayton se pueden mejorar: 𝑊𝑐𝑖𝑐𝑙𝑜 𝑄𝐶 𝑇𝐶
- Incrementando la temperatura máxima del ciclo. 𝜂𝑚𝑎𝑥 = =1− =1−
𝑄𝐻 𝑄𝐻 𝑇𝐻
- Liberando el calor a la menor temperatura posible
La ventaja del ciclo combinado radica en que es posible mejorar ambos aspectos simultáneamente.
El ciclo Brayton se caracteriza por su altas temperaturas y el Rankine dispone de un cesión de calor a
baja temperatura.

😀 😭 😀

😭 😀 😀

Generación y distribución de energía térmica convencional y renovable 44

Ciclos de potencia. Ciclo
combinado. Rendimiento

Generación y distribución de energía térmica convencional y renovable 45

Ciclo Combinado.
El ciclo combinado más habitual no dispone de combustión auxiliar de combustible en el HRSG, para
este caso el rendimiento

Generación y distribución de energía térmica convencional y renovable 46

Ciclo Combinado.
El ciclo combinado más habitual no dispone de combustión auxiliar de combustible en el HRSG, para
este caso el rendimiento

Generación y distribución de energía térmica convencional y renovable 47

Ciclo Combinado.
¿Cual es la sensibilidad del rendimiento del ciclo combinado con la variación del rendimiento de la
turbina de gas?

Una mejora del rendimiento de la turbina de gas incrementa el rendimiento del ciclo combinado
solo si:
→

Por ejemplo:
La mejora del rendimiento de la GT de 0.3 a 0.35
supone que como máximo el 𝜂𝑆𝑇 se podría reducir
hasta 0.3x1.08 = 0.278 sin que varié el 𝜂𝐶𝐶 .

Generación y distribución de energía térmica convencional y renovable 48

Ciclo Combinado.

Recuerda:

El rendimiento del ciclo Rankine empeora si se reduce la temperatura de

intercambio de calor en la caldera, lo cual ocurre si se incrementa 𝜂𝐺𝑇 .

Por ejemplo:
La mejora del rendimiento de la GT de 0.3 a 0.35
supone que como máximo el 𝜂𝑆𝑇 se podría reducir
hasta 0.3x1.08 = 0.278 sin que varié el 𝜂𝐶𝐶 .

Generación y distribución de energía térmica convencional y renovable 49

Ciclo Combinado.

Una turbina de gas con máximo rendimiento no

siempre supone un ciclo combinado óptimo.

Por ejemplo:
La mejora del rendimiento de la GT de 0.3 a 0.35
supone que como máximo el 𝜂𝑆𝑇 se podría reducir
hasta 0.3x1.08 = 0.278 sin que varié el 𝜂𝐶𝐶 .

Generación y distribución de energía térmica convencional y renovable 50

Ciclo Combinado.
Ciclo abierto: El rendimiento
depende de la relación de
compresión de la GT.
Ciclo combinado: El rendimiento
conjunto depende de la
temperatura de entrada a la GT.

Generación y distribución de energía térmica convencional y renovable 51

Ciclo Combinado.
Se puede desacoplar la relación
anterior entre alta relación de
compresión de la GT (alto
rendimiento GT) y baja eficiencia del
CC, utilizando una GT de combustión
secuencial.
• 4-4a y 4-5a muestran rendimiento
de GT similares pero con mayor
temperatura de salida de gases en
4-5a.
• 4-5b muestran mejoras en el
rendimiento del CC respecto al
4-4b.

Generación y distribución de energía térmica convencional y renovable 52

Ciclo Combinado. Condiciones de operación. HRSG. 1 Nivel de presión
Temperatura de exhausto GT
El aumento de la temperatura de exhausto
de la GT supone un mejor funcionamiento
del ciclo vapor, tanto desde el punto de
vista del:
- Rendimiento del HRSG.
- Potencia de salida de la ST.

Generación y distribución de energía térmica convencional y renovable 53

Ciclo Combinado. Temperatura de exhausto GT
El peor comportamiento en caso de
reducción de la temperatura es más
acusado en caso de CC de una única etapa
de presión.

Generación y distribución de energía térmica convencional y renovable 54

Ciclos de potencia. Ciclo combinado.
Condiciones localización. Condiciones
ambientales.

Generación y distribución de energía térmica convencional y renovable 55

Ciclo Combinado. Condiciones ambientales
Las condiciones ambientales afectan a la eficiencia del ciclo combinado.
• La GT generalmente es un equipo comercial diseñado para condiciones ISO (15ºC, 1.013 bar y
60% HR). Su desempeño variará en las condiciones concretas de la localización y a lo largo del año
y por tanto también se verá afectado el desempeño del CC.
• La ST generalmente se diseña personalizada para una aplicación concreta, p.ej: la presión de
condensación.
La temperatura y la presión son las condiciones ambientales más relevantes. La humedad relativa
tiene una menor influencia salvo que se disponga una torre de refrigeración.

Generación y distribución de energía térmica convencional y renovable 56

Ciclo Combinado. Temperatura ambiente
Eficiencia Ciclo brayton
El rendimiento de una turbina de gas se
ve afectado por la temperatura ambiente.
El incremento de la temperatura
ambiente implica una disminución de la
densidad del aire:
- Disminuyendo la masa que entra en el
compresor y por tanto la potencia de
salida de la GT.
- Aumentando el consumo del
compresor sin contraprestación a la
salida de la GT.
- Reduciendo la relación de compresión
de la GT.

Generación y distribución de energía térmica convencional y renovable 57

Ciclo Combinado. Temperatura ambiente
Eficiencia Ciclo brayton
El rendimiento de una turbina de gas se
ve afectado por la temperatura ambiente.
El incremento de la temperatura
ambiente implica una disminución de la
densidad del aire:
- Disminuyendo la masa que entra en el
compresor y por tanto la potencia de
salida de la GT.
- Aumentando el consumo del
compresor sin contraprestación a la
salida de la GT.
- Reduciendo la relación de compresión
de la GT.

Generación y distribución de energía térmica convencional y renovable 58

Ciclo Combinado. Temperatura ambiente
Eficiencia Ciclo rankine
El incremento de la temperatura del aire
supone un incremento de la temperatura
a la salida del compresor y a la postre en
la temperatura en la salida de la GT.
Este efecto genera un aumento en la
temperatura de cesión del calor en el
ciclo de vapor, mejorando el rendimiento.
Eficiencia Ciclo combinado
Los efectos combinados suponen una
ligera mejora del rendimiento del ciclo
combinado con el incremento de la
temperatura ambiente.

Generación y distribución de energía térmica convencional y renovable 59

Ciclo Combinado. Temperatura ambiente
La potencia de salida del ciclo combinado
sin embargo se reduce con el incremento
de la temperatura ambiente, al contrario
que el rendimiento, debido a que la
reducción del flujo de gases de escape en
la turbina tiene un efecto mayor que el
incremento de la temperatura de los
gases a la salida de GT, especialmente en
el componente de potencia asociado a la
GT.
Las GT suelen disponer de un sistema de
enfriamiento de aire de admisión.

Generación y distribución de energía térmica convencional y renovable 60

Ciclo Combinado. Presión ambiente
Eficiencia
La variación de presión si no varía la
temperatura no tiene efecto sobre el
rendimiento.
Potencia
La variación de presión supone una
variación de la densidad, provocando un
efecto equivalente al de la variación de
temperatura del aire sobre la potencia.
Suponiendo que el rendimiento del ciclo
de vapor no varia (condición realista). El
efecto sobre la potencia del GT, se
traslada de forma proporcional al ST y CC.

Generación y distribución de energía térmica convencional y renovable 61

Ciclo Combinado. Humedad relativa
Potencia GT y CC
Un incremento de la humedad relativa
supone un incremento del flujo de gases,
suponiendo por tanto:
• una mayor potencia en la GT y
• una mayor cesión de energía al ciclo
vapor.
Aumentando la potencia de salida para el
GT, ST y el CC.
Eficiencia GT y CC
La eficiencia no mejora en la misma
proporción debido al mayor consumo de
combustible, aunque el efecto conjunto
es positivo.

Generación y distribución de energía térmica convencional y renovable 62

Ciclo Combinado. Humedad relativa
Torre de refrigeración
Como vimos en el tema de psicrometría la humedad relativa afectará a la capacidad de refrigeración
de la torre limitando la temperatura y presión de condensación (vacío), afectando a la eficiencia del
ST y por tanto del CC.
Se verá con más detalle más adelante.

Generación y distribución de energía térmica convencional y renovable 63

Ciclos de potencia. Ciclo
combinado. Control de NOx.

Generación y distribución de energía térmica convencional y renovable 64

Ciclo Combinado. Inyección de vapor/agua
Con objeto de reducir la emisión de NOx,
se inyecta agua/vapor para reducir al
temperatura de la combustión.
Se utiliza generalmente con GT con
combustibles líquidos.
El efecto es similar al de la humedad
relativa.
• En CC se inyecta vapor extraído de ST
(25-50bar), por lo que el incremento de
potencia no es tan significativo. En caso
de utilizar vapor vivo, el efecto sobre la
eficiencia es todavía más negativo.
• En CA (solo GT) se inyecta agua.

Generación y distribución de energía térmica convencional y renovable 65

Ciclos de potencia. Ciclo
combinado. Recursos.

Generación y distribución de energía térmica convencional y renovable 66

Ciclos de potencia. Ciclo
combinado. Recursos. Medio
refrigeración

Generación y distribución de energía térmica convencional y renovable 67

Ciclo Combinado. Medio de refrigeración
Cuanto menor es la temperatura de
condensación mayor es el rendimiento
obtenido, debido a la reducción de
presión en el condensador, permitiendo
obtener un mayor salto entálpico en la ST.
Este efecto supone por tanto un aumento
de la potencia en la ST.
La intensidad de este efecto decrece a
presiones de condensación superiores a
100 mbar.

Generación y distribución de energía térmica convencional y renovable 68

Ciclo Combinado. Medio de refrigeración
Cuanto menor es la temperatura de
condensación mayor es el rendimiento
obtenido, debido a la reducción de
presión en el condensador, permitiendo
obtener un mayor salto entálpico en la ST.
Este efecto supone por tanto un aumento
de la potencia en la ST.
La intensidad de este efecto decrece a
presiones de condensación superiores a
100 mbar.

Generación y distribución de energía térmica convencional y renovable 69

Ciclo Combinado. Medio de refrigeración

Generación y distribución de energía térmica convencional y renovable 70

Ciclo Combinado. Medio de refrigeración. Direct cooling - water

Generación y distribución de energía térmica convencional y renovable 71

Ciclo Combinado. Medio de refrigeración. Direct cooling - air

Generación y distribución de energía térmica convencional y renovable 72

Ciclo Combinado. Medio de refrigeración. Direct cooling - air

Generación y distribución de energía térmica convencional y renovable 73

Ciclo Combinado. Medio de refrigeración. Direct cooling - air

Generación y distribución de energía térmica convencional y renovable 74

Ciclo Combinado. Medio de refrigeración. Wet cooling system. Tiro
natural

Generación y distribución de energía térmica convencional y renovable 75

Ciclo Combinado. Medio de refrigeración. Wet cooling system. Tiro
natural

Generación y distribución de energía térmica convencional y renovable 76

Ciclo Combinado. Medio de refrigeración. Wet cooling system. Tiro
forzado.

Generación y distribución de energía térmica convencional y renovable 77

Ciclo Combinado. Medio de refrigeración. Wet cooling system. Tiro
forzado.

Generación y distribución de energía térmica convencional y renovable 78

Ciclo Combinado. Medio de refrigeración. Wet cooling system. Tiro
forzado.

Generación y distribución de energía térmica convencional y renovable 79

Tipos de condensadores. Surface condenser & Jet condenser
Los condensadores de vapor se clasifican en dos tipos
principales:
Surface condenser ( o de no mezcla). En estos no hay
contacto entre el vapor de exhausto de la turbina y el
agua/aire de refrigeración. El vapor condensa al entrar
en contacto con una pared fría, es decir, el intercambio
de calor se produce por convección y conducción.
Los tubos pueden ser de acero inoxidable, aleaciones
de cobre o titanio en función de las especificaciones de
conductividad térmica y resistencia a la corrosión. Hay
dos tipos:
- Water cooled condenser.
- Air cooled condenser (ACC).
Los tubos pueden ser de acero inoxidable, aleaciones
de cobre o titanio en función de las especificaciones de
conductividad térmica
Mas fácil de producir y mantener vacío =>Más
utilizado en plantas modernas.
Generación y distribución de energía térmica convencional y renovable 80
Tipos de condensadores. Surface condenser & Jet condenser
Los condensadores de vapor se clasifican en dos tipos
principales:
Jet condenser (o de mezcla). Existe un contacto entre el
vapor de exhausto y el agua de refrigeración.
En este tipo de condensador el agua de refrigeración se
introduce como spray en contacto directo con el vapor.
Es una tecnología muy eficiente y rápida, requiere
menos espacio, fácil construcción y más barata.
Sin embargo no se usa en plantas modernas debido a
que la mezcla supone un gran volumen de agua a
tratar.

Generación y distribución de energía térmica convencional y renovable 81

Ciclo Combinado. Medio de refrigeración. Wet cooling system. Tiro
forzado.

Steam Condenser: Types, Working Principle, Advantages [PDF]

(theengineerspost.com)

Generación y distribución de energía térmica convencional y renovable 82

Ciclo Higroscópico.
El ciclo higroscópico es un ciclo de potencia que opera con vapor y compuestos higroscópicos.
• Su configuración es tal que se reemplaza el condensador tradicional por un absorbedor donde se ponen en
contacto las sales higroscópicas con el vapor de salida de la turbina que se pretende condensar.
• Por medio de la absorción con compuestos higroscópicos, a diferencia del ciclo Rankine, se pueden
conseguir:
• menores presiones a la salida de la turbina para la misma temperatura de refrigeración,
• o condensar a mayor temperatura para las mismas presiones de condensación.
• La elección de compuestos higroscópicos con calores de dilución endotérmicos (KNO3 y NaNO3 por
ejemplo) disminuye parte de la energía de condensación en el absorbedor.
• La obtención de temperaturas de condensación más altas a la misma presión, entorno 13 – 15ºC, la
utilización de aerorrefrigeradores en lugar de torres de refrigeración es posible, con el consiguiente ahorro
de agua.
• El ciclo higroscópico recupera térmica y químicamente la purga de calderas, dado que en esta purga se
encuentran disueltos los aditivos higroscópicos.

Generación y distribución de energía térmica convencional y renovable 83

Ciclo Combinado. Medio de refrigeración Ciclo Higroscópico.

1. Generador de vapor
2. Turbina de vapor
3. Absorbedor de vapor
4. Bomba de condensador.
5. Aerorrefrigerante
6. Recuperador entálpico
7. Desgasificador térmico.
8. Bomba de disolución.

Generación y distribución de energía térmica convencional y renovable 84

Ciclo Combinado. Medio de refrigeración Ciclo Higroscópico.

Generación y distribución de energía térmica convencional y renovable 85

Ciclo Combinado. Medio de refrigeración Ciclo Higroscópico.

Generación y distribución de energía térmica convencional y renovable 86

Ciclo Combinado. Medio de refrigeración Ciclo Higroscópico.

Generación y distribución de energía térmica convencional y renovable 87

Ciclo Higroscópico.

La recuperación de la purga
hace que el sistema de blow
down funcione de manera
totalmente diferente a un
ciclo Rankine normal.

La concentración de sales
debe mantenerse dentro de
los rangos de la garantía del
fabricante.

La química del agua en

especial orientada a la
pasivación de la corrosión es
clave.

Generación y distribución de energía térmica convencional y renovable 88

Ciclos de potencia. Ciclo
combinado. Recursos.
Combustible

Generación y distribución de energía térmica convencional y renovable 89

Ciclo Combinado. Combustible
El combustible influye en el diseño del ciclo en base a los siguientes condicionantes:
- PCI. Menor PCI supone mayor flujo de combustible para una potencia dada por lo que la potencia
del ciclo normalmente aumenta por aumento del flujo de gases. Esto es así por ser la GT una
máquina volumétrica.
- Contenido en azufre (S). La temperatura del agua de alimentación debe ser suficientemente alta
para evitar la formación de ácidos corrosivos en los gases de exhausto.
- La composición del combustible. Determina la entalpia de gas entrando en la GT, y la entalpía
disponible.

Generación y distribución de energía térmica convencional y renovable 90

Ciclo Combinado. Combustible
Una forma de mejorar el rendimiento del
CC es aumentar la temperatura del
combustible.
Precalentar el combustible de 15ºC a
150ºC supone una mejora relativa de 0,7%
del rendimiento.
En ocasiones el calentamiento se produce
mediante vapor.
En otras ocasiones el calentamiento se
produce de forma inducida por la
compresión del combustible cuando es
requerido por el quemador.

Generación y distribución de energía térmica convencional y renovable 91

Ciclos de potencia. Ciclo
combinado. HRSG.

Generación y distribución de energía térmica convencional y renovable 92

Ciclo combinado. HRSG.
Para una GT dada el objetivo es:
- Transferir el calor a través del HRSG al
ciclo de vapor optimizando la salida de
potencia en la ST.
Un intercambio de calor reversible significa
una destrucción de exergía = 0 en el HRSG.
Supondría: HRSG. Heat Recovery
Steam Generator
- Δt = 0. Única condición en la que sería
posible el proceso reversible.
- Lo anterior implicaría una superficie
intercambio = ∞.
IMPOSIBLE EN LA PRACTICA.

Generación y distribución de energía térmica convencional y renovable 93

Ciclo combinado. HRSG
Para minimizar la destrucción de exergía
un intercambiador debería idealizarse de
la siguiente forma, con Δt = cte mínimo.

HRSG. Heat Recovery

Steam Generator

Generación y distribución de energía térmica convencional y renovable 94

Ciclo combinado. HRSG.
Sin embargo, el intercambio de calor en el
HRSG no cumple con las condiciones
anteriores. HRSG

Generación y distribución de energía térmica convencional y renovable 95

Ciclo combinado. HRSG.
Sin embargo, el intercambio de calor en el Approach: Diferencia de temperatura entre la
HRSG no cumple con las condiciones temperatura de vaporación en el evaporador
anteriores. (función de la presión) y la temperatura del agua a
la salida del economizador.
- 5ºC a 12ºC
- Evita la vaporación del agua en el economizador.
Pinch point: Diferencia de temperatura entre la
temperatura de vaporación en el evaporador
(función de la presión) y la temperatura de salida de
los gases de combustión del evaporador.
- 8ºC a 15ºC
- Cuanto menor, mayor superficie de intercambio
requerida y mayor producción de vapor.
Temperatura gases mínima: No debe ser inferior a la
temperatura de rocío de los gases en la chimenea.
- Evita la formación de H2SO4.
Generación y distribución de energía térmica convencional y renovable 96
Ciclo combinado. HRSG.
Sin embargo, el intercambio de calor en el
HRSG no cumple con las condiciones
anteriores. HRSG

Generación y distribución de energía térmica convencional y renovable 97

 Para una temperatura de
Ciclo combinado. HRSG. 2 niveles de presión agua de alimentación dada,
mejor aprovechamiento de la
energía de los gases al
reducir la temperatura de
salida de gases.

Generación y distribución de energía térmica convencional y renovable 98

Ciclo combinado. HRSG. 3 niveles de presión

Generación y distribución de energía térmica convencional y renovable 99

Ciclo combinado. HRSG. 2 Niveles presión. Fuel alto contenido en S.
Control de la temperatura del agua de
alimentación.
• Se incorpora un evaporador a baja
presión (LP) (6).
• El vapor a LP se utiliza para:
• precalentamiento del agua de
alimentación
• y para expansionar en la turbina.
• Para el control de la temperatura del
agua de alimentación por encima de la
temperatura de rocio de los gases de
escape, se incorporan precalentadores
del agua de alimentación (17)

Generación y distribución de energía térmica convencional y renovable 100

Ciclo combinado. HRSG. 2 Niveles presión. Fuel alto contenido en S.

¿Mejora?

Generación y distribución de energía térmica convencional y renovable 101

Ciclo combinado. HRSG. 2 Niveles presión. Fuel alto contenido en S.
Efecto del número de precalentadores de
agua de alimentación.
• A mayor temperatura del agua de
alimentación menor potencia en la ST, al
disminuir el vapor en la ST.
• A menor número de precalentadores
menor potencia en la ST. Un mayor
número de extracciones permite un
mejor aprovechamiento del vapor.

Generación y distribución de energía térmica convencional y renovable 102

Ciclo combinado. HRSG. 2 Niveles presión. Fuel bajo contenido en S
(Gas Natural).
El margen de reducción de temperatura de
salida de los gases de escape permite:
• Economizador a baja presión.
• Se incorpora un evaporador a baja
presión (LP) (6).
• El vapor a LP se utiliza para:
• precalentamiento del agua de
alimentación (18)
• para expansionar en la turbina.
• Mas vapor sobrecalentado disponible en
la turbina: HP + LP.

Generación y distribución de energía térmica convencional y renovable 103

Ciclo combinado. HRSG. 3 Niveles presión.
Se incorpora un economizador, evaporador
y sobrecalentador a presión intermedia.
Mas vapor sobrecalentado disponible en la
turbina: HP + IP + LP.

Generación y distribución de energía térmica convencional y renovable 104

Generación y distribución de energía térmica convencional y renovable 105
Generación y distribución de energía térmica convencional y renovable 106
Generación y distribución de energía térmica convencional y renovable 107
Generación y distribución de energía térmica convencional y renovable 108
Ciclos de potencia. Ciclo
combinado. Condiciones de
operación.

Generación y distribución de energía térmica convencional y renovable 109

Ciclo Combinado. Water steam
cycle. Presión vapor vivo.
Una mayor presión de vapor vivo supone
una mayor potencia de salida en la ST.
Sin embargo, la cantidad de vapor será
menor ya que la evaporación se
produciría a una temperatura superior.
Esto supone a su vez una temperatura
mayor en la salida de los gases de
combustión y por tanto una reducción de
la eficiencia de HRSG.

Generación y distribución de energía térmica convencional y renovable 110

Ciclo Combinado. Water steam
cycle. Presión vapor vivo.
Una mayor presión de vapor vivo supone CANTIDAD
una mayor potencia de salida en la ST. ENERGIA PARA LA
Sin embargo, la cantidad de vapor será VAPORIZACIÓN
menor debido a:
• Mayor salto entálpico.
• Menor energía disponible en los gases
al producirse la evaporación a mayor
temperatura.
Esto supone a su vez una temperatura
mayor en la salida de los gases de
combustión y por tanto una reducción de
la eficiencia de HRSG.

Generación y distribución de energía térmica convencional y renovable 111

Ciclo Combinado. Water steam
cycle. Presión vapor vivo.
Una mayor presión de vapor vivo supone
una menor destrucción de exergía en el
HRSG, lo que permite obtener una mayor
salida de potencia en la ST a pesar del
peor rendimiento de la HRSG y menor
cantidad de vapor generado.

Generación y distribución de energía térmica convencional y renovable 112

Ciclo Combinado. Water steam
cycle. Presión vapor vivo.
El calor liberado en el condensador
aumenta al reducirse la presión del vapor
vivo. Esto es debido a la mayor cantidad
de vapor producido.

Generación y distribución de energía térmica convencional y renovable 113

Ciclo Combinado. Water steam cycle. Presión vapor vivo.
Una mayor presión de vapor vivo tiene las siguientes ventajas adicionales:
• Menor sección de salida de la ST, debido al menor flujo de vapor.
• Menor caudal de vapor (menor flujo y mayor densidad) implica tuberías y válvulas de menor
diámetro.
• Menor requerimiento de medio refrigerante y sistema de refrigeración más pequeño.

Generación y distribución de energía térmica convencional y renovable 114

Ciclo Combinado. Water steam
cycle. Temperatura vapor vivo.
Para una presión dada, el
recalentamiento adicional del vapor
supone una ligera reducción de la
potencia de salida de la ST, debido a dos
efectos opuestos:
- Incremento del salto entálpico.
- Reducción del flujo de vapor generado
en el HRSG al utilizar más energía en
recalentar (efecto dominante).
La temperatura del vapor está limitada
por arriba por la capacidad de los
materiales.
La temperatura del vapor está limitada
por abajo por el título de vapor a la salida
de la ST.

Generación y distribución de energía térmica convencional y renovable 115

Ciclo Combinado. Water steam
cycle. HRSG. Pinch and
approach point.
El pinch es un parámetro importante en la
optimización del WSC. Directamente afecta
a la cantidad de vapor generado.
Sin embargo, también condiciona la
superficie de intercambio requerida en el
HRSG.

Generación y distribución de energía térmica convencional y renovable 116

Ciclo Combinado. Water steam
cycle. HRSG. Precalentamiento agua
alimentación.
El precalentamiento del agua de
alimentación presenta diferente enfoque
en el caso de una caldera (ciclo de vapor)
y una HRSG (ciclo combinado).
HRSG: Para una GT el mayor rendimiento
de la planta se vincula con la máxima
producción de la ST que radica en el
aprovechamiento máximo del vapor, por
lo que los sistemas de regeneración no
aplican ya que además redundaría en el
menor aprovechamiento de los gases de
combustión de la GT.
Boiler: Mediante un ciclo regenerativo
que permite precalentar el agua de
alimentación se obtiene un rendimiento
óptimo.
Generación y distribución de energía térmica convencional y renovable 117
Ciclo Combinado. Water steam
cycle. HRSG. Precalentamiento
aire combustión.
El precalentamiento del aire de combustión presenta diferente enfoque en el caso de una caldera
(ciclo de vapor) y una HRSG (ciclo combinado).
Boiler: Se utilizan precalentadores de aire de combustión regenerativos a continuación del
economizador.
HRSG: El precalentamiento del aire de combustión perjudica el rendimiento de la GT.

Generación y distribución de energía térmica convencional y renovable 118

Ciclos de potencia. Ciclo
combinado. Concepto de planta

Generación y distribución de energía térmica convencional y renovable 119

Ciclo Combinado.

Generación y distribución de energía térmica convencional y renovable 120

Ciclo Rankine. Sobrecalentamiento y recalentamiento.
• H&M balance #1
• H&M balance #2
• H&M balance #3

Generación y distribución de energía térmica convencional y renovable 121

LCOE. Levelized cost of energy.

Link

Generación y distribución de energía térmica convencional y renovable 122

Generación y distribución de energía térmica convencional y renovable 123
124
125
126
127
Generación y distribución de energía térmica convencional y renovable 128
129
130
131
Generación y distribución de energía térmica convencional y renovable 132
133
134
Generación y distribución de energía térmica convencional y renovable 135
Generación y distribución de energía térmica convencional y renovable 136
137
Generación y distribución de energía térmica convencional y renovable 138
Generación y distribución de energía térmica convencional y renovable 139
140
Generación y distribución de energía térmica convencional y renovable 141
Generación y distribución de energía térmica convencional y renovable 142
Generación y distribución de energía térmica convencional y renovable 143
Generación y distribución de energía térmica convencional y renovable 144
Ciclo Binario.
En un ciclo binario:
- Se utilizan dos fluidos
calorportador.
- Uno con buenas propiedades a
altas temperaturas.
- Otro con buenas propiedades a
bajas temperaturas.

Generación y distribución de energía térmica convencional y renovable 145

Ciclo Binario.
El fluido de trabajo que se usa predominantemente en los ciclos de potencia de vapor es el agua. Este líquido es
el mejor fluido de trabajo disponible en la actualidad, pero está lejos de ser el ideal.
• Una temperatura crítica alta permite transferir isotérmicamente una parte considerable del calor a la
temperatura máxima (admisible por los materiales) . Aproximándose al ciclo de Carnot.
• Presiones bajas a temperaturas máximas.
• Una elevada entalpía de evaporación. Reduciendo además la tasas de flujo másico.
• No hay problemas de solidificación debido a su baja temperatura de punto triple en comparación con el
ambiente.
• Una presión de condensación que no sea demasiado baja para evitar los problemas asociados al vacío. La
presión de saturación a la temperatura ambiente conviene que sea superior a la atmosférica.
• Una curva de saturación en forma de U invertida evitaría la formación de humedad en la turbina y la
necesidad de recalentar.
• Alta conductividad térmica.
• Inerte, económico, no toxico, abundante…

Generación y distribución de energía térmica convencional y renovable 146

Ciclo Binario.
Una posible configuración del ciclo binario buscaría que el agua funcionase en condiciones de menor
temperatura y presión máxima.
Algunos fluidos de trabajo adecuados serían: mercurio, sodio, potasio y mezclas de sodio y potasio.
Por ejemplo:
• Pc Hg. 180 bar / Tc Hg. 898ºC.
• Tcond. 32ºC => Pcond = 0,07 Pa. ; Pcond=0,7 kPa => Tcond=237ºC

Generación y distribución de energía térmica convencional y renovable 147

Ciclo Rankine orgánico (ORC).
ORC es el acrónimo de Organic Rankine Cycle, que significa un sistema orgánico de ciclo Rankine que permite
recuperar el calor residual a la salida de los procesos industriales, pero también paneles solares y plantas
geotérmicas.
La característica básica de los sistemas ORC es el uso de sustancias de origen orgánico con un alto peso
molecular y bajas temperaturas de cambio de fase, más bajas que las del agua. Esto permite trabajar con
fuentes de calor a temperaturas medias y bajas, como paneles solares, sistemas geotérmicos o rechazo de
procesos industriales.
Un sistema ORC consiste en un intercambiador de calor primario que sustituye a la caldera y que tiene la
función de transferir el calor de la fuente de calor a baja temperatura al fluido calorportador.
Típicamente utilizar fluidos orgánicos, de ahí su nombre, (hidrocarburos como pentano, refrigerantes como
R134a, R22, R123, R245fa, etc.) debido a que su calor de vaporización es menor que el agua, y permiten
aprovechar fuentes de menor temperatura.

Generación y distribución de energía térmica convencional y renovable 148

Ciclo Kalina.
• El ciclo Kalina es un tipo
específico de ciclo binario en el
cual las dos sustancias se
encuentran en forma de mezcla.
• NH3 – Agua.
• Su principal ventaja radica en la
mejora del rendimiento al
reducirse las irreversibilidades
asociadas a los intercambios de
calor.
• Al tratarse de una mezcla, las
temperaturas de ebullición y
condensación varían al variar la
concentración de la solución,
debido a las diferentes
temperaturas de ebullición y
condensación de cada
componente de la mezcla.
Generación y distribución de energía térmica convencional y renovable 149
Ciclo Kalina.

Generación y distribución de energía térmica convencional y renovable 150

Ejercicios ciclos.

Generación y distribución de energía térmica convencional y renovable 151

Ciclo Rankine. Ciclo ideal simple.
Ejercicio 5.1.
El fluido de trabajo de un ciclo Rankine ideal es vapor de agua. A la turbina entra vapor saturado a 8 MPa
y del condensador sale líquido saturado a la presión de 0.008 MPa. La potencia neta obtenida es 100MW.
Determínese para el ciclo:
a) El rendimiento térmico
b) La relación de trabajos
c) El flujo másico de vapor, en kg/h
d) El flujo de calor absorbido por el fluido
de trabajo a su paso por la caldera, en
MW.
e) El flujo de calor cedido por el fluido de
trabajo en el condensador, en MW.
f) El flujo másico de agua de refrigeración
en el condensador, en kg/h si el agua
entra en el condensador a 15ºC y sale a
35ºC.

Generación y distribución de energía térmica convencional y renovable 152

Ciclo Rankine. Ciclo ideal simple.
Ejercicio 5.2.
El fluido de trabajo de un ciclo Rankine ideal es vapor de agua. A la turbina entra vapor saturado a 8 MPa
y del condensador sale líquido saturado a la presión de 0.008 MPa. La potencia neta obtenida es 100MW.
La turbina y la bomba tienen un rendimiento isoentrópico del 85%. Determínese para el ciclo:
a) El rendimiento térmico
b) La relación de trabajos
c) El flujo másico de vapor, en kg/h
d) El flujo de calor absorbido por el fluido
de trabajo a su paso por la caldera, en
MW.
e) El flujo de calor cedido por el fluido de
trabajo en el condensador, en MW.
f) El flujo másico de agua de refrigeración
en el condensador, en kg/h si el agua
entra en el condensador a 15ºC y sale a
35ºC.

Generación y distribución de energía térmica convencional y renovable 153

Ciclo Rankine. Ciclo ideal simple.
Ejercicio 5.3.
En un ciclo Rankine con sobrecalentamiento y recalentamiento se utiliza vapor de agua como fluido de trabajo.
El vapor entra en la primera etapa de la turbina a 8 MPa, 480ºC y se expande hasta 0.7 MPa. Éste se recalienta
entonces hasta 440ºC antes de entrar en la segunda etapa de la turbina, donde se expande hasta la presión del
condensador de 0.008 MPa. Las dos etapas de la turbina presentan un rendimiento isoentrópico del 85%. La
potencia neta obtenida es 100MW. Determínese:

a) El rendimiento térmico del ciclo

b) El flujo másico de vapor, en kg/h
c) El flujo de calor cedido por el
fluido de trabajo en el
condensador, en MW.

Generación y distribución de energía térmica convencional y renovable 154

Ciclo Rankine. Ciclo ideal simple.
Ejercicio 5.4.
Consideremos un ciclo de potencia regenerativo con un calentador abierto del agua de alimentación. El vapor
de agua entra en la turbina a 8 MPa, 480ºC y se expande hasta 0.7 MPa donde parte de este vapor es extraído
y enviado al calentador abierto del agua de alimentación que opera a 0.7 MPa. El resto de vapor se expande en
la segunda etapa de la turbina hasta la presión del condensador de 0.008 MPa. La salida del calentador es
líquido saturado a 0.7 MPa. El rendimiento isoentrópico de cada etapa de la turbina es del 85% y cada bomba
opera isoentrópicamente. Si la potencia neta del ciclo es de 100MW, determínese :
a) El rendimiento térmico del
ciclo
b) El flujo másico de vapor que
entra en la primera turbina, en
kg/h.

Generación y distribución de energía térmica convencional y renovable 155

Ciclo Rankine. Ciclo regenerativo.
Ejercicio 5.5.

Generación y distribución de energía térmica convencional y renovable 156

Ciclo Rankine. Ciclo regenerativo.
Ejercicio 5.6.
Determinese la expresión del rendimiento de un ciclo combinado a partir de los valores:
- Qin, potencia calorífica de entrada en la GT.
- ηGT, rendimiento ciclo brayton
- ηST, rendimiento ciclo rankine

Generación y distribución de energía térmica convencional y renovable 157

Ciclo Rankine. Ciclo regenerativo.
Ejercicio 5.7.
Determinese el rendimiento teórico máximo para la generación de electricidad a partir de Biomasa a través de
las siguientes soluciones:
1. La Biomasa es quemada en una caldera con un rendimiento del 95% para generar vapor, el cual se expande
a continuación en una turbina de vapor desde 600ºC a 100ºC.
2. La Biomasa es gasificada con una eficiencia del 80%, el productos se quema dando lugar a a gas caliente a
1200ºC. Se expande en una turbina a 600ºC. Los gases a la salida de la turbina se introducen en un HRSG
que produce vapor a 400ºC, el cual se expande en una turbina de vapor a 100ºC.

Generación y distribución de energía térmica convencional y renovable 158

Estudios de viabilidad
Ejercicio 5.8.
Cierta Industria requiere de energía térmica y eléctrica para su funcionamiento. El horario de producción en dicha industria es
de 6:00 a 20:00 horas. La factura energética se paga cada 6 meses.

La energía térmica es necesaria solo en las horas de producción y a una temperatura aproximada de 110 ºC. Actualmente la
energía térmica se obtiene en una caldera con un rendimiento del 65% que quema gas. El gas se supone tiene un poder
calorífico de 24.000 kJ/m3.
El consumo de gas natural en la caldera es de 20.000 m3 al día siendo el precio de 0,25 €/m3.

La energía eléctrica es necesaria a lo largo de todo el día, siendo la potencia media consumida función de la época del año,
pero siempre de forma que el consumo medio en la horas de producción de un día (horas pico) es el doble de las horas de no
producción de ese mismo día (horas valle). Para cubrir los eventuales picos de consumo, se contrata una potencia de
abastecimiento igual al doble de la potencia medía consumida en las horas de producción (doble de la de las horas pico).
La energía eléctrica se compra a una compañía eléctrica que cobra un canon mensual de 5 € por kW contratado, y la energía
en función del tramo horario siguiente:
• 6:00-20:00 a 0,2 €/kWh
• 20:00-6:00 a 0,1 €/kWh
La factura eléctrica incluyendo el canon de potencia correspondiente es la siguiente:
• Enero-Junio: 600.000€
• Julio- Diciembre: 550.000€

Generación y distribución de energía térmica convencional y renovable 159

Ciclo Rankine.
Ejercicio 5.8.
Como alternativa se plantean dos posibilidades:
1.- Construir una central de cogeneración de vapor que también queme gas, que produciría toda la energía necesaria. Esta
Central seguiría un ciclo de Rankine simple que 1 etapa. La energía térmica se produciría en el condensador que ha de tener
un salto térmico mínimo de 8ºC. La presión de la caldera es de 50 bar y su rendimiento del 82%, la turbina tiene un
rendimiento isoentrópico del 95% y la bomba es ideal. Además, el vapor entra en el condensador con un título de 0,95.

2.- La segunda posibilidad es utilizar el mismo ciclo para la producción de electricidad pero bajando la presión del
condensador a 0,5 bar manteniendo las antiguas calderas para producir la energía térmica necesaria.

Determinar el coste máximo de la central (mejor alternativa posible) que hace rentable su instalación en función de la potencia
eléctrica producida. Para su determinación se tendrá en cuenta que la energía no producida con el ciclo se seguirá
suministrando en las mismas circunstancias que las actuales, y que la energía producida sobrante se desperdiciará.
Para los cálculos económicos se supondrá que las imposiciones en el banco se suponen que se realizarán cada 6 meses a un
interés anual del 8%, mientras que los intereses de la amortización son del 5% anual y pagaderos cada dos meses. El tiempo
de vida se supone de 25 años con un valor residual del 25% y los ahorros se supondrán valores medios anuales.

Generación y distribución de energía térmica convencional y renovable 160

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 161

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 162

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 163

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 164

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 165

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 166

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 167

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 168

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 169

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 170

Ciclo Rankine.
Ejercicio 5.8.

Generación y distribución de energía térmica convencional y renovable 171

Ciclo Rankine.
Ejercicio 5.9.
Considere una central eléctrica de cogeneración que se modifica con recalentamiento y que produce 3 MW de
potencia y suministra 7 MW de calor de proceso. El vapor entra a la turbina de alta presión a 8 MPa y 500°C, y
se expande hasta una presión de 1 MPa. A esta presión, una parte del vapor se extrae de la turbina y se envía
al calentador de proceso, mientras que el resto se recalienta hasta 500°C y se expande en la turbina de baja
presión hasta la presión del condensador, que es de 20 kPa. El vapor extraído de la turbina sale del calentador
del proceso como líquido a 120°C. Suponiendo que la turbina es isoentrópica,

a) Muestre el ciclo en un diagrama T-s.

despreciando el trabajo de la bomba determine

a) La tasa de entrada de calor en la caldera.

b) La fracción de vapor extraído para el calentamiento del proceso.

Generación y distribución de energía térmica convencional y renovable 172

Ejercicio 5.9.

Considere una central eléctrica de cogeneración que se modifica con recalentamiento y que produce 3 MW de potencia y
suministra 7 MW de calor de proceso. El vapor entra a la turbina de alta presión a 8 MPa y 500°C, y se expande hasta una
presión de 1 MPa. A esta presión, una parte del vapor se extrae de la turbina y se envía al calentador de proceso, mientras
que el resto se recalienta hasta 500°C y se expande en la turbina de baja presión hasta la presión del condensador, que es de
20 kPa. El vapor extraído de la turbina sale del calentador del proceso como líquido a 120°C. Suponiendo que la turbina es
isoentrópica,

Generación y distribución de energía térmica convencional y renovable 173

Ejercicio 5.9.

Considere una central eléctrica de cogeneración que se modifica con recalentamiento y que produce 3 MW de potencia y
suministra 7 MW de calor de proceso. El vapor entra a la turbina de alta presión a 8 MPa y 500°C, y se expande hasta una
presión de 1 MPa. A esta presión, una parte del vapor se extrae de la turbina y se envía al calentador de proceso, mientras
que el resto se recalienta hasta 500°C y se expande en la turbina de baja presión hasta la presión del condensador, que es de
20 kPa. El vapor extraído de la turbina sale del calentador del proceso como líquido a 120°C. Suponiendo que la turbina es
isoentrópica,
T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9

Generación y distribución de energía térmica convencional y renovable 174

Ejercicio 5.9.

Considere una central eléctrica de cogeneración que se modifica con recalentamiento y que produce 3 MW de potencia y
suministra 7 MW de calor de proceso. El vapor entra a la turbina de alta presión a 8 MPa y 500°C, y se expande hasta una
presión de 1 MPa. A esta presión, una parte del vapor se extrae de la turbina y se envía al calentador de proceso, mientras
que el resto se recalienta hasta 500°C y se expande en la turbina de baja presión hasta la presión del condensador, que es de
20 kPa. El vapor extraído de la turbina sale del calentador del proceso como líquido a 120°C. Suponiendo que la turbina es
isoentrópica,
T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9

Generación y distribución de energía térmica convencional y renovable 175

Ejercicio 5.9.

Considere una central eléctrica de cogeneración que se modifica con recalentamiento y que produce 3 MW de potencia y
suministra 7 MW de calor de proceso. El vapor entra a la turbina de alta presión a 8 MPa y 500°C, y se expande hasta una
presión de 1 MPa. A esta presión, una parte del vapor se extrae de la turbina y se envía al calentador de proceso, mientras
que el resto se recalienta hasta 500°C y se expande en la turbina de baja presión hasta la presión del condensador, que es de
20 kPa. El vapor extraído de la turbina sale del calentador del proceso como líquido a 120°C. Suponiendo que la turbina es
isoentrópica,
T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9

Generación y distribución de energía térmica convencional y renovable 176

Ejercicio 5.10.
En una localización determinada se dispone de un recurso geotérmico que existe en forma de líquido saturado
a 230°C. El líquido geotérmico se saca del pozo de producción a una tasa de 230 kg/s.
Hasta el momento se ha aprovechado dicho recurso mediante el calentamiento de un fluido térmico que se
utiliza en una industria anexa al recurso. Dicho calentamiento se produce mediante un intercambiador de calor
con una eficiencia del 97%. El caudal de fluido térmico es de 200 Kg/s, constante durante el periodo de
producción del proceso industrial que se limita a 16 horas diarias todos los días del año. El salto térmico en la
corriente de aceite térmico es 20ºC. El calor específico del aceite térmico es 2.4 kJ/kg K.
Una modificación legislativa reciente promueve el aprovechamiento de este tipo de recursos renovable para la
producción de energía eléctrica y su conexión a la red de distribución pública. La prima sobre el precio de venta
de energía eléctrica se aplicará sobre el balance neto de energía suministrada (energía total producida –
energía autoconsumo). El valor de la prima es del doble del precio de venta de una planta de producción de
energía eléctrica convencional. Precio energía 0,13 €/kWh.
Por esta razón la empresa industrial contrata un estudio de viabilidad para evaluar una posible inversión que
permita aprovechar la nueva coyuntura legislativa.

Generación y distribución de energía térmica convencional y renovable 177

Ejercicio 5.10.
Se evalúa por tanto una planta de producción de energía eléctrica que utilizando el recurso geotérmico
desarrolle el siguiente ciclo de potencia:
El recurso se transforma en vapor a 500 kPa se dirige hacia la turbina. El vapor deja la turbina a 10 kPa con un
contenido de humedad de 10 por ciento y se envía a un pozo de reinyección.
La planta de potencia se diseña funcionando al 100% de capacidad de forma continua a lo largo del año. La
energía eléctrica excedente se inyectará a la red.
Adicionalmente al ciclo de potencia resulta necesario la instalación de una caldera de fluido térmico, con un
rendimiento del 86%, para mantener el proceso de calentamiento existente y que sigue siendo requerido por
el proceso industrial en las mismas condiciones. El coste del GN es 0.05 €/kWh.
Para los cálculos económicos considere una vida útil de 20 años. Una revalorización del dinero de un 2%.
Disponibilidad de financiación a 10 años y un tipo de interés medio de 5,5%.

Generación y distribución de energía térmica convencional y renovable 178

Ciclo Rankine.
Determine:
• Inversión máxima.
• el flujo másico de vapor a través de la turbina,
• la eficiencia isoentrópica de la turbina,
• la salida de potencia de la turbina y
• la eficiencia térmica de la central (la relación entre la salida de trabajo de la turbina y la energía del fluido
geotérmico respecto a las condiciones del ambiente estándar).

Generación y distribución de energía térmica convencional y renovable 179

Generación y distribución de energía térmica convencional y renovable 180
 T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8 181
Generación y distribución de energía térmica convencional y renovable
9
 T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9
Generación y distribución de energía térmica convencional y renovable 182
Generación y distribución de energía térmica convencional y renovable 183
Generación y distribución de energía térmica convencional y renovable 184
Generación y distribución de energía térmica convencional y renovable 185
Ejercicio 5.11.
Considere un ciclo Rankine ideal regenerativo de vapor con dos calentadores, uno cerrado y otro abierto. El
vapor entra a la turbina a 12 MPa y 560°C y se condensa a 10kPa. El vapor se extrae de la turbina a 0.7 MPa
para el calentador cerrado y a 0.3 MPa para el abierto. El agua de alimentación a la salida del calentador
abierto está en condiciones de saturación. El agua de alimentación se calienta hasta la temperatura de
condensación del vapor extraído en el calentador cerrado. El vapor extraído sale de este calentador como
líquido saturado.

Represente el esquema del proceso descrito incluyendo todos los dispositivos necesarios que garanticen las
condiciones de operación descritas, muestre el ciclo en un diagrama T-s respecto de las líneas de saturación
especificando las hipótesis simplificadoras que considere necesario y determine:

a) el flujo másico del vapor a través de la caldera para una salida de potencia neta de 250 MW.
b) la eficiencia térmica del ciclo.

Generación y distribución de energía térmica convencional y renovable 186

Generación y distribución de energía térmica convencional y renovable 187
 T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9

Generación y distribución de energía térmica convencional y renovable 188

 T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9

Generación y distribución de energía térmica convencional y renovable 189

 T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9

Generación y distribución de energía térmica convencional y renovable 190

 T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9

Generación y distribución de energía térmica convencional y renovable 191

 T P h s x v m
ºC bar m3/Kg Kg/s
1
2
3
4
5
6
7
8
9

Generación y distribución de energía térmica convencional y renovable 192
