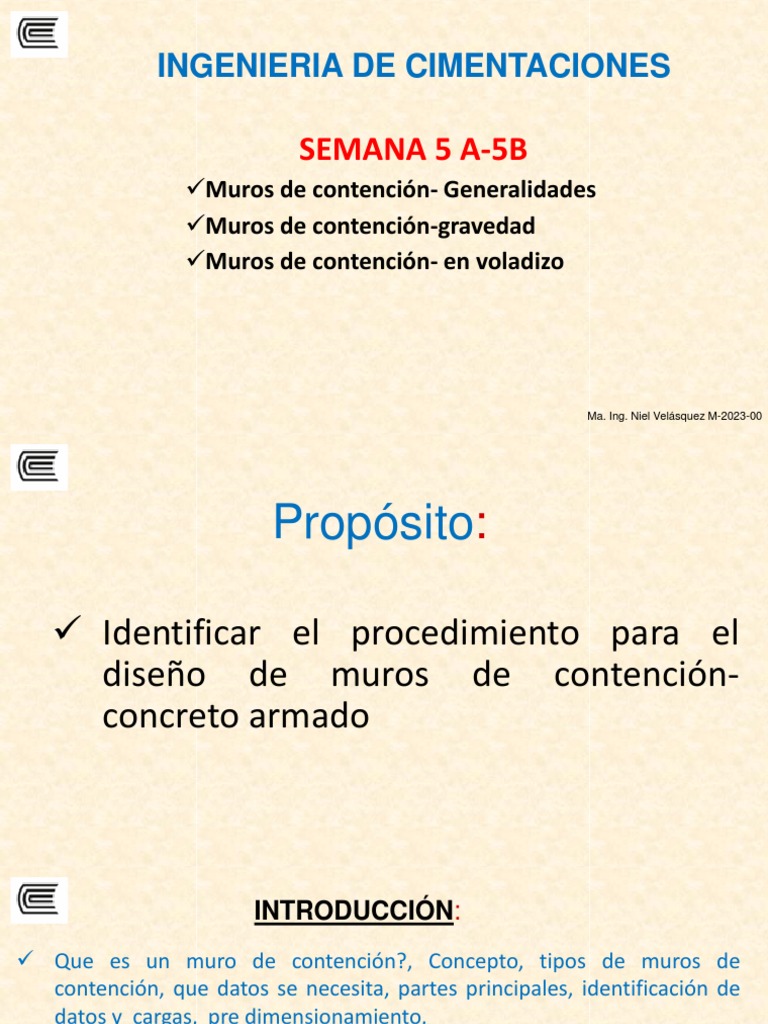

INGENIERIA DE CIMENTACIONES

SEMANA 5 A-5B
✓Muros de contención- Generalidades
✓Muros de contención-gravedad
✓Muros de contención- en voladizo

Ma. Ing. Niel Velásquez M-2023-00

 Propósito:

✓ Identificar el procedimiento para el

diseño de muros de contención-
concreto armado
 INTRODUCCIÓN:
✓ Que es un muro de contención?, Concepto, tipos de muros de
contención, que datos se necesita, partes principales, identificación de
datos y cargas, pre dimensionamiento,
✓ Tipos de falla, verificaciones estabilidad, factores de seguridad( Volteo y
deslizamiento) verificación por asentamientos. Nucleo central.
✓ Se requiere esfuerzo último. Como se diseña?, (Pantalla, talón y punta).
✓ Croquis estructural, especificaciones y proceso constructivo.
✓ Muros de contención de Gravedad-Consideraciones
✓ Muros de contención en Voladizo –Consideraciones.
✓ .
MUROS DE CONTENCIÓN –CLASIFICACIÓN GENERAL
 MUROS DE CONCRETO-GENERALIDADES

Los muros de contención o sostenimiento son estructuras que sirven para contener
terreno u otro material de desnivel. Son usados para estabilizar el material
confinado evitando que desarrollen su ángulo de reposo natural.
Se utiliza en cambios abruptos de pendiente, cortes y rellenos de carreteras,
ferrocarriles, muros de sótano, alcantarillas, estribo de puentes, etc.

Los muros de contención son de varios tipos:

✓ Muros de gravedad
✓ Muros en voladizo
✓ Muros con contrafuerte anteriores
✓ Muros de sótano
• Muros de puentes
MUROS DE CONCRETO-GENERALIDADES

H
(d) Muro de sótano (e) Muro de puente
CORTESIA TIPO DE IMAG Ing. Civil Natividad S.
 DATOS REQUERIDOS:
✓ Datos generales.
▪ Especificaciones técnicas(f´c, rec, coeficiente de fricción en a
base, inf. Topográfica, etc)

✓ Cargas;
▪ Cargas de relleno-Anterior y posterior
▪ Cargas de peso propio del muro
▪ Sobre cargas-distribuidas, puntuales, presión

✓ Datos geotécnicos.-EMS, Topografia, Hidraulica

▪ Profundidad de cimentación
▪ Capacidad admisible del terreno
▪ Asentamiento permisible
▪ Densidad del suelo, ángulo de fricción, etc.
▪ Ataques químicos al concreto
▪ Verificar si hay napa freática
▪ Recomendaciones.
PARTES PRINCIPALES:
Fuerz
activa

(d) Muro de sótano (e) Muro de puente

 ACCIONES DE CARGAS A CONSIDERAR EN MUROS

La metodología de diseño en este caso del curso, es solo para suelos

granulares
 CARGAS EN LOS MUROS EN VOLADIZO

L=1m (s/c)

Relleno (45 grados)

Relleno
=Fa (sc)
=Fa
=Ma =Ma (sc)

Fi=
 1 m de longitud para el diseño y analisis

Relleno
Ka

Kp

W*h´ Coef. Fricciòn

Fi=Ca*w*Hi
 CARGAS EN LOS MUROS DE CONTENCIÒN

Están sometidos a:

➢ Empuje activo del suelo

➢ Empuje pasivo del suelo
➢ Peso del relleno vertical del terreno
➢ Peso propio del muro
➢ Sobre carga en el relleno
➢ Sub presión

Existe 3 fuerzas que deben ponerse en equilibrio.

1) Las cargas de gravedad del concreto y del suelo

encima de la zapata.
2) La presión lateral del suelo
3) La capacidad de soporte del suelo.
PREDIMENSIONAMIENTO EN MUROS DE CONTENCIÓN DE GRAVEDAD
PREDIMENSIONAMIENTO EN MUROS DE CONTENCIÓN EN VOLADIZO
EMPUJE ACTIVO

Fuerz act

*W*Hi
 EMPUJE ACTIVO
TIPOS DE FALLA EN MUROS DE CONTENCIÓN
TIPOS DE FALLA Y ESTABILIDAD EN MUROS EN GENERAL
TIPOS DE FALLA EN MUROS DE CONTENCIÓN
 CARGAS
CARGAS Y FUERZAS ESTABILIZADORAS EN LOS MUROS EN
VOLADIZO

Están sometidos a:

➢ Empuje activo del

suelo
➢ Empuje pasivo del
suelo
➢ Peso del relleno
vertical del terreno
➢ Peso propio del muro
➢ Sobre carga en el
relleno
➢ Sub presión
CARGAS Y FUERZAS ESTABILIZADORAS
sobrecarga

MA

FR

MR FA
CRITERIOS DE ESTABILIDAD

1.5
 NUCLEO CENTRAL

✓ Que es la zona de la sección donde ha de estar

aplicado el esfuerzo normal o resultante para que las
tensiones normales sean en toda la sección del mismo
signo o tracción o compresión.
e PLANTA
Pt Pt e Pt
e=0
d

B/2
T

C C C

ELEVACIÓN
FRICCIÓN

Peso total
Suma Fx=0
Fuerza
Empuje Fuerza empuje= Peso total*

Fuerza de fricción
Fa= Ka* W*H Ka=Ca
Kp=CP
 1 m de longitud para el diseño y analisis

Ka

Kp

W*h´
Fi=Ca*w*Hi
 Fa=

ka=

Fp=

kp=

https://www.youtube.com/watch?v=1bL7S3CDyWU&t=617s
 MUROS DE GRAVEDAD-CONSIDERACIONES
Los muros de contención de gravedad se basa su estabilidad en su peso propio.
Son económicos para salvar desniveles de hasta 3m. Por lo general son de
concreto simple o concreto ciclópeo o mampostería de piedra. Se caracteriza por
tener espesores muy gruesos, con el fin de evitar los efectos de tracción en el
muro o pantalla y que por su gran peso logran estabilidad. Generalmente los
muros de gravedad no necesitan tener talón. La punta debe ser de longitudes
pequeñas máximo de hasta 40cm.

https://www.youtube.com/watch?v=KeFWhwZGwf0
 PROCEDIMIENTO PARA DISEÑAR MURO DE CONTENCIÓN DE
GRAVEDAD
Para diseñar considerar los siguientes pasos

➢ Identificar los datos y requerimientos.

➢ Pre_dimensionar el muro de gravedad
➢ Seccionar el muro en geometrías sencillas
➢ Formar una tabla y calcular los pesos de cada sección, la distancia al punto de
volteo y los momentos resistentes. Y sumar los valores de las cargas y
momentos.
➢ Calcular las fuerzas actuantes para desplazamientos y volteos –Fuerzas y
Momentos.
➢ Calcular las fuerzas resistentes para desplazamiento y volteos-Fuerzas y
Momentos.
➢ Calcular los factores de seguridad de desplazamiento y momento.
➢ Calcular las presiones actuantes y verificar con el esfuerzo admisible.
 Para diseñar.

➢ Seccionar en elementos.
➢ Dado los volados cortos de la cimentación del muro.

▪ No se diseña por flexión

▪ No se diseña por punzonamiento
• Se verifica las dimensiones de peralte de cimentación y espesor de pantalla por
corte.

➢ Generar los croquis estructurales

➢ Generar las especificaciones técnicas.
EJERCICIO PARA RESOLVER
Ko=0.8
1.25

1.5
 e

d
 DISEÑO DE MURO DE GRAVEDAD

https://www.youtube.com/watch?v=cQFTMVX-yGA
 MUROS DE CONTENCION EN VOLADIZO-
CONSIDERACIONES
Los muros en voladizo son siempre de concreto armado y se utiliza para alturas
de hasta 8m. En este caso la estabilidad se logra no sólo con el peso de la
estructura sino principalmente con el peso del relleno.
s/c

+ s/c
METODO DE DISEÑO-GENERAL METODO DE DISEÑO-TRIANGULO
EQUIVALENTE

Ws

w
METODO DE DISEÑO-GENERAL

+
 1 m de longitud para el diseño y analisis

Ka

Kp

W*h´
Fi=Ca*w*Hi
Fp
 Fa=

ka=

Fp=

kp=
Ka=

Kp=
F=M*D F=T= fi*Fy*As
 PROCEDIMIENTO PARA DISEÑAR MURO DE CONTENCIÓN EN
VOLADIZO
Para diseñar considerar los siguientes pasos

➢ Identificar los datos y requerimientos.

➢ Pre_dimensionar el muro de voladizo
➢ Seccionar el muro en geometrías sencillas.
➢ Formar una tabla y calcular los pesos de cada sección, la distancia al punto de
volteo y los momentos resistentes. Y sumar los valores de las cargas y
momentos.
➢ Calcular las fuerzas actuantes para desplazamientos y volteos –Fuerzas y
Momentos.
➢ Calcular las fuerzas resistentes para desplazamiento y volteos-Fuerzas y
Momentos.
➢ Calcular los factores de seguridad de desplazamiento y momento.
➢ Calcular las presiones actuantes y verificar con el esfuerzo admisible.
 Para diseñar.

➢ Seccionar en elementos.-3 partes.

▪ Pantalla
▪ Talón
▪ Punta.

➢ Dado los volados grandes del muro se diseña por cada elemento.

▪ Por flexión
▪ Por corte

➢ Generar los croquis estructurales

➢ Generar las especificaciones técnicas.
HACER EJERCICIOS EN CLASE
COMENTARIOS A LA PRACTICA -3
Ma.Ing. Niel Velásquez M.
2
3
4
5
m

Pt

A
d
6

Vud
Vu
CASO DE CONSTRUCCION DE MURO EN VOLADIZO
 +

Empuje de
sobre carga
Empuje de
suelo

b1

PANTALLA- PARA CORTANTE

 + Empuje de
sobre carga
Empuje de
suelo
Ensanchar la
base

d1=b1-Recubrimiento

PANTALLA- PARA MOMENTO EN LA BASE

7

tn/m2

tn/m2
 =22.94 tn/m2
u
tension
1m
s/c= 0.250 tn/m2 x1m x1.7=0.425 tn/m

Relleno= 2.1 tn/m3 x1m x 9mx1.4=26.46 tn/m

Concreto= 2.4 tn/m3 x1m x 0.8mx1.4=2.69 tn/m

Suma de pesos últimos=29.58 tn/m
=22.94tn/m2x1m=22.94tn/m
 MODELO ESTRUCTURAL

Wu=29.58-22.94=6.64tn/m2

d1=0.8m-0.05m=0.75m

d1

Cortante
Vu=21.58 tn< 0.85xVc

3.25m

=Mu=53.12 tn-m
Momento
MUROS DE CONTENCION –
CASOS
EJERCICIOS –EN AULA VIRTUAL
MUROS- OTROS TIPOS DE MUROS DE
CONTENCIÓN
MUROS DE CONTENCION PREFABRICADOS
 MATERIAL DE APRENDIZAJE
Video “Temas relacionados al curso”

➢ MUROS DE CONCRETO
Diseño de Muro de Contención en Voladizo (1/2)
https://www.youtube.com/watch?v=PoND2Dv5B4Q

Diseño de Muros de Contención en Voladizo (2/2)

https://www.youtube.com/watch?v=pb-rk14Bob4
MUROS DINÁMICA. TÚNEL EMISOR ORIENTE
https://www.youtube.com/watch?v=0p4yk-mnH34
https://www.youtube.com/watch?v=fqE2MB9tGSk

Túnel Emisor Oriente 2014 - Proyecto de Drenaje de la CDMX

https://www.youtube.com/watch?v=_thvHgHWXgc&t=21s
Cálculo muro de contención
EHE-08, CTE- DB SE
https://calculocivil.com/es/estructura/muro_cont/calcu
Ma. Ing. Niel Velásquez M-2023-00.
