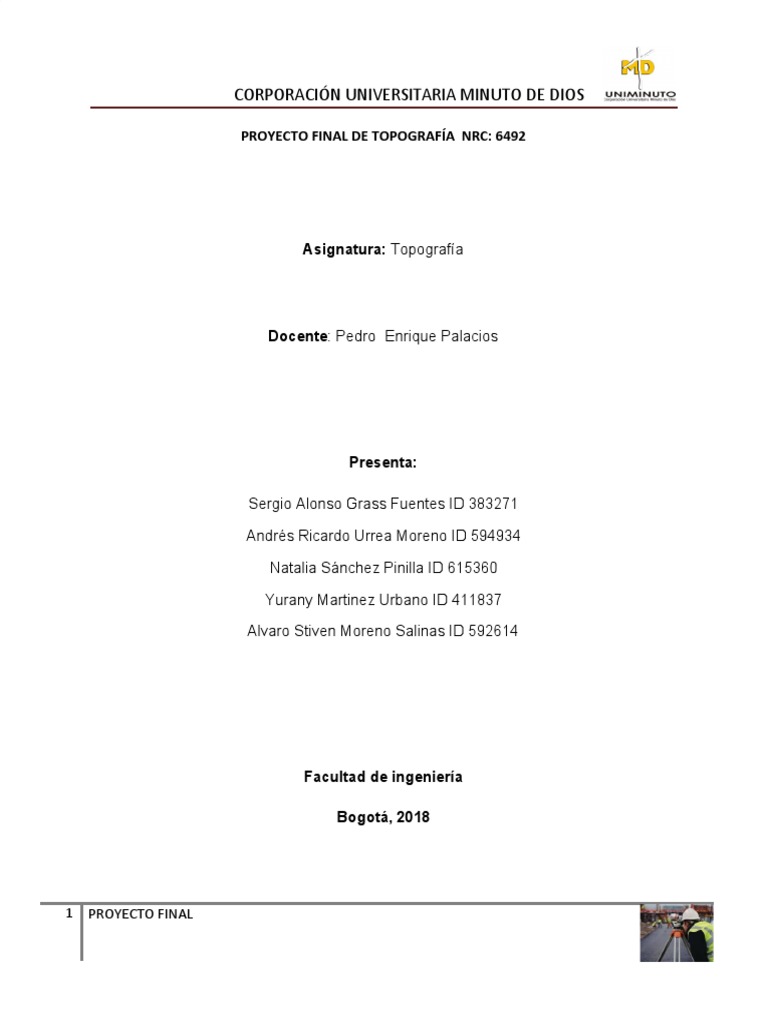

CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
PROYECTO FINAL DE TOPOGRAFÍA NRC: 6492
Asignatura: Topografía
Docente: Pedro Enrique Palacios
Presenta:
Sergio Alonso Grass Fuentes ID 383271
Andrés Ricardo Urrea Moreno ID 594934
Natalia Sánchez Pinilla ID 615360
Yurany Martinez Urbano ID 411837
Alvaro Stiven Moreno Salinas ID 592614
Facultad de ingeniería
Bogotá, 2018
1 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Introducción
La topografía es definida como la ciencia y la técnica de realizar mediciones de ángulos
y distancia en extensiones de terreno, tiene por objeto medir extensiones de tierra
tomando los datos necesarios para poder representar sobre un plano a escala su forma
y detalles, es el arte de medir distancia horizontales y verticales entre puntos y
superficies, La descripción topográfica utiliza una representación con tres ejes: los ejes
de planimetría (X y Y) con los que describe un terreno a lo largo y a lo ancho, y un eje
de altimetría (Z) con el que describe las alturas y depresiones.
En este informe se mostrará un levantamiento topográfico en la universidad minuto de
Dios calle 90, por diferentes métodos vistos durante el transcurso del semestre como lo
fueron levantamiento con brujula y cinta, poligonal con ceros atrás, nivelación
compuesta entre otros, así mismo se destacaron los mayores detalles como los
cálculos y carteras generados para cada práctica.
Objetivos
Objetivo general
Realizar un levantamiento topográfico de una parte de la sede Minuto de Dios calle 90,
aplicando cada uno de los procedimientos y conocimientos adquiridos durante las
prácticas desarrolladas en el semestre.
Objetivos específicos
● Desarrollar una poligonal cerrada por azimut ceros atrás y ajustarla
adecuadamente los cálculos necesarios
● Realizar la radiación de la poligonal
● Elaborar unas carteras de campo que permita conocer las cotas, azimut, ángulos
internos y coordenadas de cada punto con ayuda de la estación total y el prisma
● Aplicar todos los conceptos vistos en clase acerca de planimetría y Altimetría
● Registrar la información obtenida en la práctica y llevarla a un plano para
representar las dimensiones del terreno.
2 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Marco teórico
Levantamiento topográfico: El levantamiento topográfico es la representación del
terreno por medio de un plano.
Imagen 1. [Link]
Poligonal
Las poligonales que sirven de base para realizar cualquier levantamiento topográfico
requieren ser calculadas y ajustadas siempre y cuando se encuentren inmersas en
tolerancias establecidas, la precisión de las poligonales con tránsito se ve afectada por
errores angulares como errores lineales de medidas y que se pueden expresar
solamente en términos muy generales.
Imagen 2.[Link]
Poligonales abiertas: es una línea quebrada de levantamientos cuyos extremos no
forman una figura o polígono [Link] la más utilizada en carreteras, vías férreas,
canales, etc...
3 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Poligonales cerradas: es aquella que empieza y termina en el mismo punto, también
puede ser aquella que empieza en un punto conocido, siempre que los puntos estén en
el mismo sistema de coordenadas.
Para la correcta interpretación de una poligonal cerrada se debe cumplir la siguiente
suma de los ángulos internos.
Σ ∠ int = (n − 2)180º
Así mismo uno de los aspectos más importantes a tener en cuenta es que la tolerancia
siempre debe ser mayor que el error angular, Los siguientes valores son
recomendados por Casanova L:
● Poligonales principales: T a = a √n
● Poligonales secundarias: T a = a √n + a
T a = T olerancia Angular
a = Apreciación del instrumento
Radiación
La radiación es un método Topográfico que permite determinar coordenadas (X, Y, H)
desde un punto fijo llamado polo de radiación. Para situar una serie de puntos A, B,
C,... se estaciona el instrumento en un punto O y desde el se visan direcciones OA,
OB, OC, OD..., tomando nota de las lecturas acimutales y cenitales, así como de las
distancias a los puntos y de la altura de instrumento y de la señal utilizada para
materializar el punto visado.
El método de radiación se basa en el sistema polar de referencia, este consiste en
determinar la posición de los puntos de un objeto relacionándolos con puntos
conocidos mediante los parámetros de ángulo horizontal y distancia reducida.
Un levantamiento topográfico por radiación simple es un procedimiento que consiste en
realizar mediciones de todos los puntos que constituyen la superficie a medir.
Curvas de nivel
Son la representación gráfica de los cambios de altura de un terreno, estas curvas por
lo tanto nunca se cortan, además La distancia entre las curvas indica la magnitud de la
4 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
pendiente. Un amplio espaciamiento corresponde a pendientes suaves; un
espaciamiento estrecho señala una pendiente muy inclinada; un espaciamiento
uniforme y paralelo indica una pendiente constante.
Imagen 3. [Link]
Rumbo: El rumbo de una línea es el ángulo horizontal agudo (90°) que forma con un
meridiano de referencia, generalmente se toma como tal una línea Norte-Sur que
puede estar definida por el N geográfico o el N magnético (si no se dispone de
información sobre ninguno de los dos se suele trabajar con un meridiano, o línea de
Norte arbitraria)
Altimetría: Es la parte de la topografía que tiene por objeto el estudio de los métodos y
procedimientos que sirven para la representación del relieve del terreno mediante
perfiles transversales del mismo. Este relieve se determina mediante la nivelación, que
es la operación mediante la cual se estima la diferencia del nivel entre dos o más
puntos del terreno.
Azimut: El azimut de una línea es el ángulo horizontal medido en el sentido de las
manecillas del reloj a partir de un meridiano de referencia. Lo más usual es medir el
azimut desde el Norte (sea verdadero, magnético o arbitrario), pero a veces se usa el
Sur como referencia.
Contra Azimut: El contra-azimut es igual al azimut más o menos 180°, si el azimut es
menor a 180° se le suman 180° y si es mayor a 180° se le resta 180°
5 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Nivelación directa o geométrica: es el sistema más empleado en trabajos de
ingeniería, pues permite conocer rápidamente diferencias de nivel por medio de lectura
directa de distancias verticales. Puede ser: simple o compuesta.
Cota o Elevación: Distancia vertical medida desde un plano de referencia.
Descripción del trabajo de campo
Equipos y materiales
● 1 Estación total
● 1 Trípode
● 2 Bastones
● 2 Prismas
● 1 Flexómetro
● 1 Plomada
● Puntillas aceradas de ½”
● Estacas
Procedimiento
Se localiza el terreno asignado por el profesor al que se le realiza el levantamiento,
teniendo un acercamiento inicial, se ubican los deltas en donde se realiza la toma de
datos teniendo cuidado de que estas cumplan con el requisito necesario de tener visual
entre ellas y atribuyéndose un orden correspondiente al sentido de medición de los
ángulos como se observa a continuación en la figura1:
6 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Se establecen los puntos en el suelo (Deltas - ∆), por medio de puntillas de acero en el
asfalto y estacas en las zonas verdes.
Se realiza el montaje del equipo (estación total) en el Delta No. 1 y se procede a ubicar
desde él, el norte con la ayuda de la brújula. Al hacerlo, se configuró el equipo en 00°
00’ 00” y se realiza una anotación de referencia hacia un objeto notable. Se procede a
tomar la medida desde el norte como punto 0° hacia la derecha (ángulos derechos =
medidos en el sentido de las manecillas del reloj) hasta llegar a visualizar de manera
precisa la cuerda de la plomada que se encontraba alineada sobre el punto No. 2 de
las estaciones a realizar (sostenida por el cadenero). Obteniendo así la medida del
Ángulo externo del punto No. 1. Posteriormente se pasa a la toma de la medida
longitudinal de la distancia entre estos dos puntos con ayuda del prisma.
Se traslada el equipo al segundo punto, se arma correctamente y se observa el punto
inmediatamente anterior, fijando en este el Ángulo 0º0’0’’ (se realiza con ceros atrás).
Tomamos lectura del Ángulo al punto siguiente y la respectiva medida.
7 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Se pasa a la siguiente estación y se repite el procedimiento anterior, y así
sucesivamente estación tras estación hasta terminar armando el equipo nuevamente
en la estación de inicio para poder determinar el cierre. Una vez obtenidos los datos se
realizan los cálculos de cierre en el trabajo de oficina.
Con los azimuts corregidos se procede en campo a radiar desde cada delta, se arma la
estación en el delta 1,se ponen datos de coordenadas (N 100000, E 9000), azimut y
cota y se saca la información de coordenadas y cotas de cada punto detallado
registrándose en la cartera de campo. El procedimiento anterior se realiza en cada
Delta.
Después de obtener la poligonal ajustada y estando dentro de los parámetros
establecidos es necesario seguir los siguientes pasos:
● Se ubica en cada uno de los cuatro puntos de la poligonal con los datos
conocidos.
● Se debe alinear el equipo en cada uno de los puntos
● Se ingresa la altura instrumental a la cual se encuentra ubicado la estación.
● Se ingresa altura del prisma el cual servirá de ayuda para la toma de datos.
● Se ingresan las coordenadas norte, este y cota del punto sobre el cual
estamos ubicados.
● Se ingresa el azimut corregido visado desde el punto en el cual se encuentra
ubicado el equipo y otro punto de la poligonal.
● Ubicar el prisma en cada uno de los objetos ( árboles, bancas, anden,
edificios etc), cambios de nivel y demás elementos requeridos para obtener
el levantamiento del terreno asignado.
● Se realiza el gráfico adecuado a medida que se leen los puntos de
referencia.
● Luego de terminar de tomar lectura a los diferentes objetos desde el primer
punto se procede a radiar desde diferentes puntos, tomando el ángulo
horizontal, vertical, cota y descripción de los puntos visados . Se debe
8 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
realizar este procedimiento en el punto # 1 hasta el # 4 observando todos los
puntos que estén al alcance desde éstos.
Los datos obtenidos son tomados en ese momento y no se utiliza memoria del
equipo para guardar dichos cálculos, solamente se procede a realizarlos en la
cartera de campo, de igual manera el encargado de este oficio, anota el detalle de lo
que sería un punto observado así como por ejemplo: un árbol, una esquina, un
poste, entre otros. Estos detalles, en el momento de hacer el plano de la práctica,
son importantes porque funcionan como guía, ya que permiten unir los puntos que
forman pequeñas poligonales o parte de ellas y no tener errores al momento de
pasar la información en el Autocad civil cad 3D, así el diseño será cada vez más
cercano a la realidad en campo y no habrá espacio para errores ni medidas mal
calculadas.
Descripción del trabajo de oficina.
El trabajo de oficina se dividió en varios momentos, en primer lugar se realizan los
cálculos del error angular, se verificó que se encuentre dentro de la tolerancia
permitida; en este ejercicio se obtuvo un error angular de 03’’ cómo se encontraba
dentro de los parámetros permitidos se corrige cada ángulo, en segundo lugar se
realiza el cálculo de las proyecciones Norte y Este, con la opción de la calculadora REC
partiendo de la distancia y el Azimut; datos recolectados en campo con la estación
total.
Posterior al cálculo de las proyecciones se realiza una suma algebraica de las
proyecciones norte y las proyecciones este con el objetivo de determinar el error lineal
y posterior a esto se realiza la corrección lineal para cada punto, se tomará la siguiente
fórmula:
9 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
En cuarto lugar, teniendo las proyecciones corregidas se suman o se restan según sea
el caso para obtener las respectivas coordenadas. La poligonal en el delta 1 se
estipularon las coordenadas Norte 10000 y Este 9000.
En quinto lugar se calculan las cotas de cada delta, para ello, se utiliza la altura
instrumental, la altura del prisma, el ángulo vertical y una cota inicial conocida en uno
de los deltas.
En sexto lugar, se digitalizaron las radiaciones tomadas en campo, las cuales tienen los
datos de: cota, punto y coordenadas, por tanto, no se tuvieron que realizar cálculos.
Se procede con la digitación de los datos de cada punto visado, con el fin de obtener
un archivo de excel para poder importar a CivilCad, Se digita coordenada norte, este y
cota.
Luego de importar los puntos en el programa civil cad se procede a unir cada uno de
ellos para ir conformando la poligonal y elementos ubicados dentro de ella.
Posterior a esto se realizan los pasos correspondientes para obtener las curvas de
nivel del terreno levantado.
Cálculos
En una poligonal cerrada se debe cumplir. La medición de los ángulos de una
poligonal está afectada por errores instrumentales y operacionales.
Por lo que el error angular vendrá dado por la diferencia entre el valor medido y el
valor teórico:
En donde:
n: Número de lados
10 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Σ < int = (4 − 2)180°
Σ < int = 360°00′00′′
hallamos el error total en este caso 3” y lo distribuimos a cada ángulo interno de la
siguiente manera:
Ajuste angular:
VÉRTICE 1 2 3 4
ANGULO 91°47’36’’ 90°12’01’’ 51°21’41’’ 126°38’39’’
AJUSTE 0°0'01" 0°0'00" 0°0'01" 0°0'01"
ANGULAR
ÁNGULO 91°47’37’’ 90°12’01’ 51°21’42’’ 126°38’40’
AJUSTAD
O
Tolerancia angular:
T a = a√n
Donde:
a=00°00’06’’ y n=Número de vértices
T a = 0°0′06′′√4 =00°00’12’’
11 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Cálculo de proyecciones de las coordenadas:
Para calcular las proyecciones del Norte y del Este en la calculadora utilizamos la
fórmula:
Rec (distancia, azimut) = Proyección del Norte
Proyección del Este
Alpha F =
Error lineal:
Una vez calculadas las proyecciones de las coordenadas procedemos a realizar la
sumatoria de las proyecciones de este y norte, para calcular el error lineal tenemos por
ecuación la siguiente:
EL = √(ΣΔN ) 2
+ (ΣΔE) 2
EL = √(0, 13) 2
+ (0, 03) 2 =0,133
Tolerancia lineal:
Para obtener la tolerancia lineal, debemos de tener en cuenta que el tipo de terreno
levantado en la práctica corresponde a un terreno plano, por tal razón la fórmula que
nos permite calcular la tolerancia lineal es:
T L = 0.015√ΣL
Reemplazando ∑L(sumatoria de longitudes de la poligonal) obtenemos como tolerancia lineal:
T L = 0.015√279, 712 m = 0,251
12 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Cálculos de las coordenadas:
DELTA Coordenadas N Coordenadas E
1 10000 9000
2 9941.22 8961.63
3 9983.16 9034.77
4 9983.96 9026.31
Cartera de campo (Anexa)
Cartera de campo corregida (Anexa)
13 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
Conclusiones.
● El desarrollo de la práctica, junto con las realizadas en las clases anteriores,
permite conocer, interpretar, aprender y desarrollar toda la información referente
a un levantamiento topográfico.
● Con el levantamiento de esta práctica, se pudieron ejercer mejores resultados y
una mayor precisión en cada uno de los procedimientos, evidenciando en
comparación con las demás prácticas, una reducción de errores y eficacia para
cada punto.
● Se logró concluir que aplicando de manera correcta los conocimientos
adquiridos en el aula de clase se puede llegar a plantear en un plano con las
características de terreno.
● Se procesaron exitosamente los datos en Excel y se realizaron los cuadros de
coordenadas para realizar el dibujo del plano en Autocad y CivilCad.
● la toma de datos se realizó de buena manera, obteniendo de forma satisfactoria
los cálculos de la cartera.
● Se realizó levantamiento topográfico de los detalles comprendidos en el terreno
usando el método de radiación
Bibliografía
● METODO DE RADIACION TOPOGRÁFICO (23 DE MARZO DEL
2018),Obtenido de:
[Link]
Radiacion_Teoria.pdf
● AXIS IMA. (11 de Abril de 2018). ¿En qué consiste la nivelación topográfica?
Obtenido de [Link]
14 PROYECTO FINAL
CORPORACIÓN UNIVERSITARIA MINUTO DE DIOS
● Campos. A, (2015). curvas de nivel (topografia). Universidad Nacional Pedro
[Link]:
[Link]
rafa
● Trujillo, (2014). curvas de nivel. Universidad privada Antenor Orrego. disponible
en: [Link] De Nivel
15 PROYECTO FINAL
