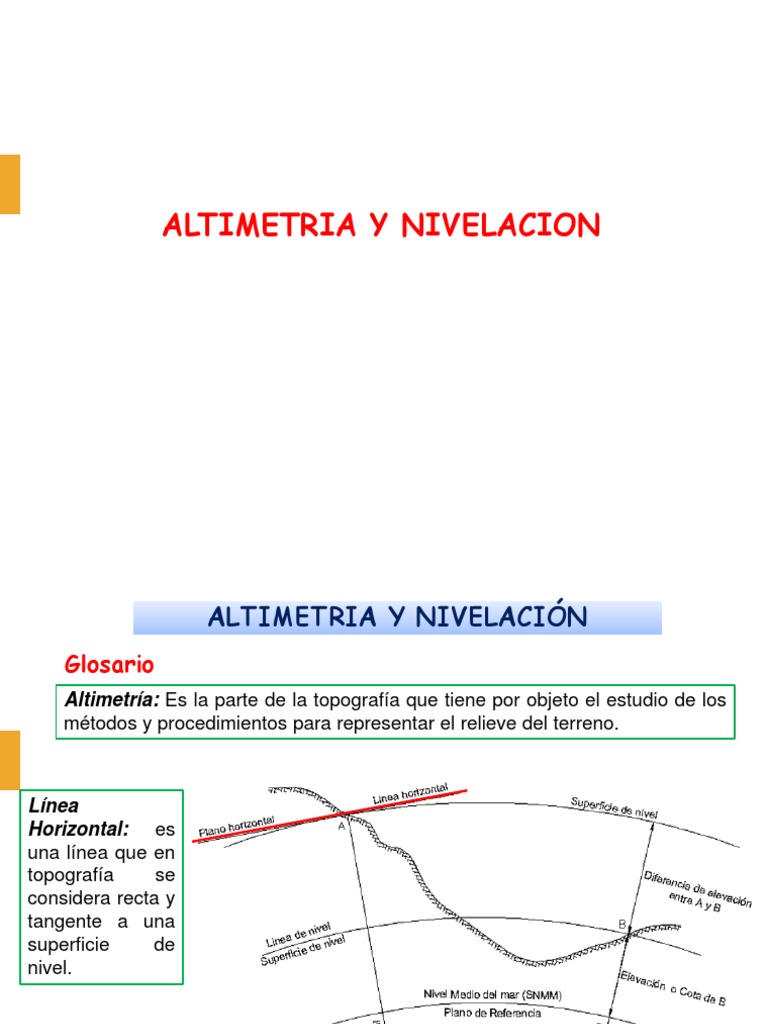

ALTIMETRIA Y NIVELACION
ALTIMETRIA Y NIVELACIÓN
Glosario
Altimetría: Es la parte de la topografía que tiene por objeto el estudio de los
métodos y procedimientos para representar el relieve del terreno.
Línea
Horizontal: es
una línea que en
topografía se
considera recta y
tangente a una
superficie de
nivel.
ALTIMETRIA Y NIVELACIÓN
Glosario
Línea Vertical: Línea que sigue la dirección de la
gravedad, indicada por el hilo de una plomada.
Línea de
nivel: Línea
contenida en
una superficie
de nivel y que
es, por tanto
curva
ALTIMETRIA Y NIVELACIÓN
Glosario
Angulo Vertical: es un ángulo que existe entre dos líneas que se intersectan
en un plano vertical, generalmente se entiende que una de estas es una línea
horizontal
Diferencia de
elevación o
desnivel: es la
distancia vertical
que hay entre
dos superficies
de nivel en las
que están
ubicados los
puntos.
ALTIMETRIA Y NIVELACIÓN
Altura de un punto: Es la altura que tiene un punto que se encuentra sobre la
superficie terrestre con respecto a la superficie de nivel o al nivel medio del mar.
Desnivel: Es la diferencia de altura existente entre dos puntos que se encuentran
sobre la superficie terrestre.
ALTIMETRIA Y NIVELACIÓN
Nivel Medio del Mar: Es una superficie
imaginaria que viene hacer el resultado
de las observaciones con mareógrafo
ubicado en la proximidad del mar.
Debido al efecto de las atracciones
combinadas del sol, la luna las aguas
del mar suben y bajan periódicamente. A
esta superficie imaginaria libre de
perturbaciones se le considera
como nivel medio del mar. (N.M.M.).
Superficie de Referencia.
Generalmente se toma como
referencia al efectuar una nivelación
a la superficie del mar o nivel del mar,
pero cuando se trata de determinar la
altura relativa entre 2 puntos no
importa que la superficie de referencia
sea una superficie cualesquiera
ALTIMETRIA Y NIVELACIÓN
Nivelar: Consiste en encontrar la
diferencia de cotas entre dos puntos
de un terreno.
Nivelación: Es el procedimiento que
se utiliza para hallar la diferencia
de alturas o cota entre dos o más
puntos sobre el terreno.
Cota: Altura de los puntos nivelados
con respecto a un plano de
referencia.
Cota Absoluta: Es la altura de,
cualquier punto con respecto al nivel
del mar.
ALTIMETRIA Y NIVELACIÓN
Bench Marks: Es un punto
topográfico fijo permanente
cuya cota es conocida y
referida al nivel del mar, sirve
como inicio de una nivelación o
para replantear nivelaciones.
B.M. = 2570 msnm.
ALTIMETRIA Y NIVELACIÓN
Control Vertical: Serie de estacas o puntos de cota conocida que se colocan para
un trabajo de topografía
Curvatura y refracción: En los trabajos de nivelación, es necesario considerar los
efectos:
La Curvatura Terrestre
La Refracción Atmosférica
ALTIMETRIA Y NIVELACIÓN
Error por Curvatura y
refracción
- La línea horizontal es tangente en G a una línea de nivel cercana a la superficie.
- La distancia vertical existe entre la línea horizontal y la línea de nivel
- OA = R Radio promedio de la tierra
- c = ED; corrección por curvatura terrestre
ALTIMETRIA Y NIVELACIÓN
Como c es muy pequeño comparado con
R, una aproximación razonable de la
curvatura terrestre es:
ALTIMETRIA Y NIVELACIÓN
Considerando un radio de 6371 Km., la corrección por curvatura es:
Donde K; es la distancia desde el punto de tangencia
en kilómetros.
Por ejemplo; la corrección por curvatura para una distancia de 500 m. es de
2.0 cm.
Debido al fenómeno de la refracción atmosférica, los rayos de luz se refractan, se
doblan ligeramente hacia abajo. Este doblamiento de los rayos hacia el centro de la
tierra tiende a disminuir el efecto de la curvatura terrestre en un 14%,
aproximadamente.
GB representa la línea de visual refractada, y la distancia BD representa el efecto
combinado de la curvatura y la refracción. Considerándose (c & r) = BD calculado a
partir de la siguiente ecuación
ALTIMETRIA Y NIVELACIÓN
GB representa la línea de visual refractada, y la distancia BD representa el efecto
combinado de la curvatura y la refracción.
Considerándose (c & r) = BD calculado a partir de la siguiente ecuación
ALTIMETRIA Y NIVELACIÓN
Pendiente (P): Es la inclinación del terreno (De una línea) con respecto a la
horizontal; se indica en porcentaje (%) o como una magnitud angular
Ejemplo:
Determinar la pendiente en % y en ángulos de un terreno si en una distancia de
135.80 m el desnivel medido es de 7.25 m.
ALTIMETRIA Y NIVELACIÓN
Nivelación: Proceso de altimetría que se sigue para determinar elevaciones o
cotas de puntos, o bien, diferencias de elevación entre puntos.
Clases de Nivelación:
Existen 03 clases
a. Nivelación Barométrica
b. Nivelación Trigonométrica
c. Nivelación Geométrica
ALTIMETRIA Y NIVELACIÓN
a.) Nivelación Barométrica
Consiste en determinar las diferencias de altura utilizando el barómetro o
altímetro que registra la presión atmosférica en un determinado lugar. Utiliza el
principio de cambios de presiones atmosféricas.
Precisión : 1 m.
Rapidez : Muy rápido
Costo : Económico
Utilización : Exploraciones y Trabajos de
reconocimiento.
ALTIMETRIA Y NIVELACIÓN
b.) Nivelación Trigonométrica
Se obtiene los desniveles mediante la trigonometría con los datos medidos de
ángulos verticales y distancias que pueden ser horizontales e inclinadas.
Los instrumentos que se usan son el teodolito, y la mira o estadía.
Precisión : 1 dm.
Rapidez : Rápido
Costo : Mediano
Utilización : Levantamientos
Topográficos.
Nota: Para distancias mayores a 300 metros se deberá considerar el efecto combinado de refracción y
curvatura.
ALTIMETRIA Y NIVELACIÓN
c.) Nivelación Geométrica
Es el método más preciso y el más usado.
Mide directamente las distancias verticales o alturas, mediante la colocación de un
plano horizontal tangente a la superficie de nivel.
Precisión : 1 cm.
Rapidez : Muy lento
Costo : Caro
Utilización : Nivelaciones
de precisión
ALTIMETRIA Y NIVELACIÓN
Otros tipos de Nivelación:
Nivelación astronómica: Tiene como objetivo determinar con base en la
desviación de las líneas de la plomada, las alturas del geoide.
SEXTANTE o SEXTANTE
DE BRIS
Ballestilla o Vara de
Jacob
ALTIMETRIA Y NIVELACIÓN
Astrónomo-gravimétrica: Tiene por objetivo
determinar las alturas de los puntos de la
superficie terrestre del cuasi geoide sobre el
elipsoide de referencia con base en la
desviación de las líneas de la plomada y las
anomalías de la fuerza de gravedad en el aire
libre y en un espacio limitado, por lo general a
los largo de los itinerarios de nivelación.
Barógrafo-Altímetro
Nivelación hidrostática:
Es el método para
determinar las diferencias
de alturas de los puntos,
basados en el empleo de
líquidos colocados en
recipientes que se
comunican unos a otros.
ALTIMETRIA Y NIVELACIÓN
Nivelación mecánica: Llamada también automática, es el método para determinar
la diferencia de altura de los puntos del lugar promedio de perfilógrafos, colocados
en un automóvil; estos equipos pueden dibujar automáticamente el perfil o
solamente las alturas de los puntos.
La forma de trabajo de los perfilógrafos se basa en los centros mecánicos o en el
empleo de superficies horizontales de líquido. Esta nivelación se emplea en el
terreno a gran velocidad de nivelación, permitiendo obtener una precisión de
algunos centímetros por kilómetro.
INSTRUMENTOS DE
NIVELACIÓN
INSTRUMENTOS DE NIVELACIÓN
Glosario
Plano Vertical: Es todo aquel plano que contenga una línea vertical.
Micrómetro: Es una herramienta para tomar mediciones más precisas, que las
que pueden hacerse con calibrador
Cenit: Punto del firmamento que corresponde verticalmente al lugar de la
Tierra donde está situado el observador.
Nadir: Es el punto diametralmente opuesto al Cenit. Punto que se encuentra
bajo una recta hipotética (debajo de los pies del observador).
INSTRUMENTOS DE NIVELACION
Son aquellos que sirven para medir la
diferencia de altura entre dos o más puntos.
Tipos de Niveles.
- De Tubo Abierto.- Es un instrumento que
esta constituido básicamente por una
manguera transparente la cual ha sido
parcialmente llenada con agua, cuidando de
que no se forme burbujas de aire. El
principio de este instrumento es el de los
vasos comunicantes lo que origina que
los dos niveles extremos o meniscos de
agua se encuentren en la misma altura,
pudiéndose determinar un plano horizontal
imaginario a partir del cual se podrá
determinar la diferencia de niveles entre
dos o más puntos.
INSTRUMENTOS DE NIVELACION
De Tubo Cerrado.- Son los
denominados esféricos o
tubulares, estos niveles están
constituidos por una burbuja un
tubo de vidrio el cual ha sido
parcialmente lleno de alcohol,
en la parte superior del tubo se
encuentra una burbuja de aire,
la que será el indicativo de la
nivelación. Estos niveles son la
base de el nivel de mano o de
carpintero, eclímetro o
clisímetro, nivel de ingeniero o
equialtímetro.
.
INSTRUMENTOS DE NIVELACION
ECLÍMETRO.
Es un aparato que consta de un anteojo el cual tiene un eje montado, un semicírculo graduado provisto
de un índice o vernier y un nivel de aire cuya burbuja puede verse reflejada en el campo del anteojo por
medio de espejo reflector convenientemente dispuesto.
El semicírculo tiene un limbo graduado de 0 a 90 en ambos sentidos y otra graduación interior que
indica la pendiente en tanto por ciento.
ECLIMETRO -USOS
ECLIMETRO -USOS
ECLIMETRO -USOS
ECLIMETRO -USOS
NIVEL DE INGENIERO O EQUIALTIMETRO
NIVEL DE INGENIERO O EQUIALTIMETRO
NIVEL ELECTRÓNICO DIGITAL.
NIVEL DE INGENIERO O EQUIALTIMETRO
NIVEL LASER
El rayo láser se
utiliza con
efectividad en
varias operaciones
topográficas.
Se aplica
generalmente para
generar una
elevación de
referencia conocida
o punto a partir del
cual se toman
mediciones de
construcción.
NIVEL DE INGENIERO O EQUIALTIMETRO
TEODOLITOS
EMPLEADOS
Como niveles.- Aunque
su propósito principal es
la medición de ángulos,
los teodolitos se pueden
emplear también en la
nivelación. Los
resultados que se
obtienen son bastantes
precisos, pero no tanto
como los que se
obtienen con niveles de
ingeniero.
NIVEL DE INGENIERO O EQUIALTIMETRO
ESTACIONES TOTALES UTILIZADAS
COMO NIVELES
Como parte del levantamiento
topográfico, se puede obtener las
elevaciones de los puntos, lo cual se
hace fácilmente con la estación total.
Las elevaciones que se determinan
de esta manera, son precisas pero no
como aquellas que se obtienen
mediante el proceso de nivelación
realizado con el nivel de ingeniero.
NIVEL DE INGENIERO O EQUIALTIMETRO
CAMPO DE UTILIZACIÓN DEL NIVEL DE INGENIERO.
- Se utiliza en el traslado de niveles fijos o B.M. a otros puntos o lugares de los
que se desee conocer su altura o cota.
- Levantamientos de perfiles longitudinales y secciones transversales como
calles, carreteras, canales y líneas férreas.
- Nivelación de superficies para el cálculo de movimientos de tierras en
cualquier tipo de construcción civil.
NIVEL DE INGENIERO O EQUIALTIMETRO
PUESTA EN ESTACIÓN DEL NIVEL
1. Se colocará el trípode en un lugar seguro y fijo y a una altura
aproximada igual a la altura del pecho del operador, debe colocarse de
modo que quede lo más, nivelado posible.
2. Se coloca el instrumento sobre el trípode, luego se sostiene con una
mano fijamente hasta terminar de ajustar con el tornillo de sujeción.
NIVEL DE INGENIERO O EQUIALTIMETRO
Puesta en Estación del Nivel
3. Con la ayuda de los tornillos nivelantes se nivela el nivel circular de la
siguiente manera :
NIVEL DE INGENIERO O EQUIALTIMETRO
Puesta en Estación del Nivel
4. Se visa con el ocular del anteojo el
lugar donde se encuentra ubicada la
mira y luego se mueve el ocular para
aclarar los hilos del retículo, la imagen
con el tornillo de enfoque.
5. Usando el tornillo de basculamiento
de la parábola se coloca a esta
paralela de tal manera que se la vea
completa. Esta operación se realizara
cada vez que tenga que visar para
realizar una lectura en una mira sobre
cualquier punto topográfico.
COMPROBACION DE UN NIVEL DE INGENIERO
1. Se instala el instrumento a una distancia de 25 mts. aproximadamente de una pared.
2. Una vez nivelado el nivel circular como la parábola, se lo hará girar 180 observando
que la burbuja del nivel no sufra ningún desplazamiento.
3. Sobre esta pared se marca un punto dado por la intersección de los hilos del retículo.
Este punto debe estar en uno de los extremos del hilo horizontal.
4. Seguidamente con el tornillo horizontal de movimiento lento se hace girar el anteojo;
si el punto se mantiene en coincidencia con el hilo horizontal hasta el otro extremo
está correcto. Si se aleja del hilo horizontal habrá que calibrarlo.
CLASES DE NIVELACIÓN :
1. Nivelación Geométrica o diferencial. Es cuando .a diferencia de altura o cotas de los puntos del
terreno se calculan por medio de niveles (convencionales o automáticos). Nivelación
propiamente dicha, es la determinación del desnivel entre dos puntos próximos mediante visuales
horizontales hacia miras verticales.
2. Nivelación Trigonométrica o Taquimétrica. Es la determinación de desniveles mediante
fórmulas trigonométricas, aplicadas para resolver el triángulo rectángulo cuya incógnita es el
cateto que representa la diferencia de altura, y con los datos, ángulo vertical opuesto, cateto
adyacente o hipotenusa, son medidos directamente en el campo, usando el teodolito mecánico,
electrónico o la estación total.
CLASES DE NIVELACIÓN :
3. Nivelación Barométrica. Consiste en hallar la diferencia de nivel que hay entre dos
puntos en función de la presión atmosférica de dichos puntos. Para obtener el valor
de las presiones empleamos el barómetro de mercurio, el barómetro metálico, o el
instrumento llamado altímetro.
4. Nivelación satelital. Es la determinación de cotas o alturas de uno o más puntos
mediante el uso del sistema GPS ( Sistema de Posicionamiento Global)
METODOS DE NIVELACION GEOMETRICA
• Nivelación Simple o Diferencial.
Es el proceso de determinar la diferencia de elevación de dos puntos.
Vista Atrás. Se llama así a la visual que se efectúa a la mira cuando esta se encuentra en un punto cuya cota es conocida.
Vista Adelante. Es la visual que se efectúa a la mira cuando esta se encuentra en un punto cuya cota se desea conocer.
Altura de Instrumento. Viene a ser igual a la suma de la cota del punto cuya es conocida, más la vista atrás del mismo punto.
= Cota A + (vista atrás)
Cota B = - (vista adelante)
Punto de Cambio. Es un punto transitorio que sirve para seguir efectuando la nivelación, también se conoce como un B.M.
transitorio.
PASOS A SEGUIR:
1. Se coloca la mira en el punto de cota conocida (A)
2. Se ubica el punto de cota por conocer (B)
3. Se instala el nivel en un punto equidistante a los antes mencionados
4. La distancia nivel-mira no debe de sobrepasar 120 metros, sin embargo es
recomendable trabajar con una distancia máxima de 50 metros
5. Con ayuda del nivel se visa la mira en el punto de cota conocida L(+) y se anota
en la libreta de campo
6. Se coloca la mira en el punto de cota por conocer
7. Con ayuda del nivel, se visa la mira en el punto de cota por conocer : L(-) y se
anota en la libreta de campo
EJEMPLOS
1. De una nivelación simple o diferencial se tiene la siguiente libreta de campo. Calcular
las cotas de los demás puntos.
2. De una nivelación se tiene la siguiente libreta de campo. Determinar las cotas de
otros puntos
b. Nivelación Geométrica Múltiple.
Se llama así porque se determina las cotas de varios puntos conociendo la cota de un
punto y se visa de una sola estación.
Ejemplo. se tiene la siguiente libreta de campo se pide determinar las cotas de los
puntos A, B, C, C, D, E, F y G.
c. Nivelación Geométrica Recíproca.
Este método se utiliza cuando:
- Se desea comprobar si el eje óptico del anteojo es paralelo a la directriz del nivel tubular
- No es posible colocar el instrumento en un lugar intermedio entre los puntos de la mira,
ya sea porque se interponga un rio, un pantano o cualquier otro obstáculo.
c. Nivelación Geométrica Recíproca.
Pasos a seguir: Se explicara los pasos con el apoyo de un ejemplo numérico.
- Se coloca el nivel en el extremo de la zona de cota conocida, mientras se colocan las
miras en los puntos A y B; para luego calcular la cota del punto B.
La distancia PA debe ser lo suficiente, tal que permita al operador visualizar sin
dificultad la lectura en la mira “A”
c. Nivelación Geométrica Recíproca.
- Se traslada el nivel a un punto Q, tal que aproximadamente PA = QB; para luego
calcular nuevamente la cota en “B”
Calculando: cota “B” = 99.41 m
- La cota buscada será el promedio :
c. Nivelación Geométrica Recíproca.
Se utiliza para realizar chequeos o comprobaciones de cotas
d. Nivelación Geométrica Compuesta.
Es un sistema de nivelación empleado cuando el terreno es bastante accidentado y no
permite visualizar todos los puntos de una misma estación o también cuando las
visuales resultan demasiadas largas (mayores de 300 mts).
El nivel no permanece en un solo sitio, sino que va trasladándose a diversos puntos o
estaciones desde cada una de las cuales se realiza una nivelación geométrica múltiple
que va ligándose por medio de los llamados puntos de cambio.
d. Nivelación Geométrica Compuesta.
Ejemplo Ilustrativo
A continuación se explicara el presente método mediante un ejemplo numérico.
En el croquis se muestra dos puntos, en las cuales el punto “A” tiene como
cota: + 100.00 m; el problema consiste en determinar la cota del punto B.
No es difícil deducir la imposibilidad en realizar una nivelación simple, por lo cual
se elige la nivelación compuesta.
d. Nivelación Geométrica Compuesta.
Pasos a seguir
1° Se elige un punto: 1 (punto de cambio), con la condición de acercarnos al
punto “B”.
2° Se realiza una nivelación simple entre A y 1 como si B no existiese
3° Se calcula cota del punto 1
c. Nivelación Geométrica Compuesta.
Pasos a seguir
4° Se elige el punto “2” (punto de cambio), con la condición de acercarnos mas
aun hacia “B”.
5° Se realiza una nivelación simple entre “1” y “2” como si los demás si los demás
puntos no existiesen.
6° Se calcula la cota del
punto “2”
c. Nivelación Geométrica Compuesta.
Pasos a seguir
7° Se elige el punto “3” (punto de cambio), con la condición de llegar al punto “B”
8° Se realiza una nivelación simple entre “2” y “3” como si los demás si los demás
puntos no existiesen.
9° Se calcula la cota del
punto “3”
c. Nivelación Geométrica Compuesta.
Pasos a seguir
10° Finalmente se realiza una nivelación simple entre los puntos “3” y “ B”
11° Se calcula la cota del punto “B”, que es resultado final
c. Nivelación Geométrica Compuesta.
Pasos a seguir
12° Sintetizando: el recorrido en planta de la nivelación compuesta seria la siguiente:
c. Nivelación Geométrica Compuesta.
- En el Campo
Es posible unir las tablas de las nivelaciones simples independientes
- En el Gabinete
Comprobación de una Nivelación Geométrica
Una vez realizado el calculo de la libreta de campo, se debe efectuar la
comprobación de dicha nivelación, para ello se utiliza las actividades A y B,
siguientes:
A) Comprobación del calculo matemático de la libreta
Muchas veces el calculo de la libreta se realiza en campo, por ende esta sujeto a
posibles errores, el cual se puede detectar con la siguiente expresión:
En el ejemplo anterior:
Lo cual significa que el calculo es correcto.
Demostración
Analizando cada nivelación simple
B) Comprobación de la nivelación propiamente dicha
La comprobación de la libreta de campo, no indica si la nivelación es correcta
para ello es necesario verificar que el error accidental total sea menor que el
máximo tolerable, el cual dependerá de la precisión buscada
Existen dos casos:
B-1) Cuando solo sea conocido un banco de nivel
Generalmente se utiliza cuando el objetivo es determinar la cota de uno o varios
puntos específicos, partiendo de una cota conocida
Para ello es necesario la nivelación tanto de ida como de regreso.
Teóricamente la cota inicial debe ser exactamente igual a la cota final, dado que
es el mismo punto, en la practica, siempre existe diferencia entre dichas lecturas;
a esta diferencia se le llama error de cierre altimétrico, su aceptación dependerá
de la precisión que se busca
Ejemplo
El croquis muestra dos puntos:
A y B; cota “A” = 100.0 m. y cota “B” = desconocida; mediante una nivelación
compuesta se determina la cota en “B” las cual es 120.0 m; para comprobar dicha
nivelación es preciso regresar por cualquier otro recorrido.
La figura muestra que la cota de
llegada es 100.01 m. con lo cual
el error de cierre altimétrico es
0.01 m.
Asumiendo que el máximo error
tolerable en metros es:
𝐸𝑚𝑎𝑥 = 0.02 𝑘
k = numero de kilómetros
¿Es aceptable la nivelación?
Solución
Sea
E= error de cierre altimétrico
E = Cota Final – Cota Inicial
E = 100.01 – 100.00
E = 0.001 m
Dato
E𝑚𝑎𝑥 = 0.02 k
8(50)
K = 1000 = 0.4 𝐾𝑚
E𝑚𝑎𝑥 = 0.013 m
Se observa que 𝐸 < 𝐸𝑚𝑎𝑥
Con lo cual se da por aceptable la nivelación
B-2) Cuando se conozcan dos bancos de nivel
Generalmente se utiliza cuando el objetivo es determinar la configuración
altimétrica del terreno a lo largo de una línea definida planimétricamente y que
enlaza los puntos dados.
Para ello es necesario realizar la nivelación de ida únicamente
Teóricamente la cota final calculada, debe ser exactamente igual a la cota final,
debe ser exactamente igual a la cota final conocida, dado que el mismo punto;
en la practica, siempre existe una diferencia entre dichas lecturas; a esta
diferencia se le llama error de cierre altimétrico, su aceptación dependerá de la
precisión que se busca.
Ejemplo
El croquis dos puntos: A y B; cota “A” = 100.0 m; cota “B” = 101.6 m. Mediante
una nivelación compuesta, partiendo de la cota del punto “A”, se determina la cota
de los puntos que muestra la tabla, sabiendo que la longitud total del itinerario es
800 metros y asumiendo que el máximo error tolerable en metros es:
E𝑚𝑎𝑥 = 0.02 k (k = numero de kilómetros)
¿Es aceptable la nivelación?
Libreta de Campo
Solución
1° Procesamiento en gabinete
2° Verificación del calculo matemático
3° Comprobando la nivelación propiamente dicha:
E= error de cierre altimétrico
E = Cota “B” (real) – Cota “B” (calculado)
E = 101.6 - 101.59
E = 0.01 m.
4° Dato
5° Verificación
Con lo cual se da por aceptable la nivelación
c. Nivelación Geométrica Compuesta.
Ejemplo. Se tiene la siguiente libreta de campo de una nivelación, se pide calcular las cotas de los
demás puntos.
e. Nivelación Geométrica Mixta.
Es el tipo de nivelación en la cual se combina la Nivelación geométrica compuesta
con los otros tipos de nivelación.
ERRORES MÁS FRECUENTES EN LA NIVELACION
a) Curvatura terrestre y refracción atmosférica
b) Variaciones de temperatura
c) Graduación errónea de las miras
d) Falta de perpendicularidad de las miras
e) Puntos de cambio defectuosos
f) Asentamiento del trípode
g) Error de centrado de la burbuja
h) Mal enfoque
COMPROBACION DE NIVELACIONES
a) Nivelación por doble vista. Las dos nivelaciones se llevan al mismo tiempo
o también tres si se desea. Para evitar equivocación al anotar conviene llevar
registros separados y en hojas aparte, para cada nivelación.
COMPROBACION DE NIVELACIONES
b) Nivelación de ida y regreso. Se realiza por los mismos o por otro
camino o puntos diferentes, (es lo mas conveniente en general)
Sea cual fuere el método que se siga, como se obtienen dos o mas
valores para el desnivel total, el valor más probable será la media
aritmética de ellos.
PRECISIONES DE LA NIVELACION COMPUESTA
Depende de muchos factores entre los más importantes, calidad de los
instrumentos, experiencia y destreza del observador. Los errores máximos que se
pueden admitir dependen del tipo de nivelación así tenemos:
Nivelación Aproximada
Las longitudes de las visuales pueden ser hasta de 300 mts., las longitudes de
vista atrás y vista adelante pueden ser iguales. Las lecturas en la mira con
aproximación de 3 centímetros. Se utiliza en reconocimientos o anteproyectos.
PRECISIONES DE LA NIVELACION COMPUESTA
Nivelación de Alta Precisión
Se emplea Equialtímetro de gran precisión. Diariamente se comprobará y se
corregirá. La longitud de las visuales no deben ser mayores de 90 mts. estas
longitudes se medirán con la estadía. La mira debe estar perfectamente vertical
(nivel esférico). los puntos de cambio se colocarán sobre clavos de metal
enclavados en el terreno. Es utilizada en la determinación de puntos
permanentes de redes de apoyo altimétrico y de cota bien exacta.
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
Cuando la comprobación de una nivelación geométrica de un trabajo topográfico
tiene un resultado satisfactorio, se procede a repartir el error de cierre total en
cada una de las cotas de los puntos intermedios, dado que estos llevan consigo
cierto error accidental
En el caso particular que el error de cierre altimétrico supere el valor del error
máximo tolerable, habrá que repetir el trabajo de campo
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
A) En un itinerario cerrado
La compensación del error de cierre se realiza repartiendo dicho error en todas las
cotas de los puntos intermedios y serán directamente proporcional a la distancia
entre dicho punto y el inicial
(𝑎𝑖 )(E𝑐 )
C𝑖 =
dt
Ci = Compensación en el punto "i"
𝑎i = Distancia del punto inicial al punto "i"
EC = Error de cierre
dt = Distancia total
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
Ejemplo
La siguiente tabla muestra los datos de una nivelación cerrada, si de requiere una
nivelación ordinaria, se pide realizar la compensación de cotas
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
CROQUIS
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
Desarrollando la tabla:
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
- Calculando el error de cierre.
Ecierre = V. atras − V. adelante
Ecierre = 0.009 m
- Calculando el error tolerable máximo.
Emax = ±0.02 d (en este caso)
Emax = ±0.02 1.12
Emax = ±0.021 m
- Comparando
Ecierre < Emax
La nivelación es CONFORME
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
Compensación de Cotas
- Compensando:
𝑎𝑖 Ecierre
Ci =
dt
𝑎𝑖 0.009
Ci =
1,120.94
Ci =8.029 x 10−6 𝑎𝑖
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
B) En un itinerario abierto
El procedimiento es similar al de un itinerario cerrado
Ci = Compensación en el punto "i"
(𝑎𝑖 )(E𝑐 ) 𝑎i = Distancia del punto inicial al punto "i"
C𝑖 =
dt dt = Distancia total
EC = Error de cierre
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
Ejemplo
El siguiente croquis y tabla respectiva, muestra los datos de una nivelación abierta;
si se requiere una nivelación ordinaria, se pide realizar la compensación de cotas
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
Desarrollando la tabla:
- Verificamos el calculo matemático
- Calculo de error de cierre
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
- Calculo de error tolerable
Emax = ±0.02 k
Emax = ±0.02 0.2752
Emax = ±0.01 m
Comparando
EC < Emax
La nivelación es CONFORME
COMPENSACION DE ERRORES DE UNA NIVELACION GEOMETRICA
COMPUESTA
- Compensando:
𝑎𝑖 Ecierre 𝑎𝑖 0.006
Ci = Ci = Ci = 2.18 x 10−5 𝑎𝑖
dt 275.20
- Compensación de Cotas
NIVELACIÓN GEOMETRICA ENTRE DOS PUNTOS EXTREMADAMENTE
ALEJADOS
Cuando se trata de realizar una nivelación geométrica entre dos puntos muy
distantes entre si; se recomienda dividir el circuito total en sub circuitos
Al nivelar en un circuito cerrado dos puntos muy alejados; es posible cometer una
serie de errores cuya presencia ocasionaría un error de cierre altimétrico mayor que
el máximo tolerable, lo cual obligaría al topógrafo a repetir posiblemente todo el
trabajo.
NIVELACIÓN GEOMETRICA ENTRE DOS PUNTOS EXTREMADAMENTE
ALEJADOS
Sea
El error de cierre altimétrico del circuito total será:
Etotal = ± E12 + E22 + E32 + ⋯ … + En2
Este error encontrado deberá ser menor que el máximo tolerable, el cual se
calculara teniendo presente:
d = L1 + L2 + L3 + ⋯ … … . . +Ln
Por ultimo, se tendrá que realizar la compensación de cotas en cada sub-circuito
independientemente unos de los otros
RED DE NIVELACIÓN
Cuando un conjunto de circuitos cerrados dependen unos de otros, es decir están
enlazados entre si; constituyen en global una red de nivelación
En tal situación es preciso ajustar los desniveles entre cada dos puntos para que
uno u otro camino resulten iguales.
Para dicho ajuste se utilizara el método de aproximaciones sucesivas, el cual
consiste en realizar una serie de iteraciones sucesivas para lo cual nos apoyaremos
en un ejemplo numérico
RED DE NIVELACIÓN
Ejemplo
Se muestra una red de nivelación constituida por dos circuitos cerrados; se tiene
como datos la longitud y el desnivel entre cada punto o cota de nivel. Se pide
realizar el ajuste respectivo
RED DE NIVELACIÓN
Solución
• Las flechas en cada línea nos indica el sentido del recorrido del circuito
• La denotación “Δ” indica el desnivel entre dos cotas.
• Se calcula el error de cierre de cada circuito
En el circuito I:
EC = 12.179 + −7.324 + (−4.870)) = −0.015 m
En el circuito II:
EC = +0.015 m
• Se recomienda dar inicio por el circuito cuyo error de cierre sea mayor; sin
embargo si la diferencia entre dos son mínimos, se hace indiferente por
cualquier circuito
RED DE NIVELACIÓN
• Calculando el error máximo tolerable en el circuito I; en nuestro caso
asumiremos:
• Dado que:
Es POSIBLE CONTINUAR
RED DE NIVELACIÓN
• Ajustando el circuito I
• Ajustando el circuito II
Tener presente que el desnivel del lado común (AB) corresponde al valor
ajustado
RED DE NIVELACIÓN
• Ajustando el circuito perimetral:
Tener presente que los desniveles a tomar son los últimos que han sido
ajustados
RED DE NIVELACIÓN
• Repitiendo la misma operación desde el circuito I tomando como desniveles los
ultimo ajustados
La iteración finaliza cuando la suma de desniveles en todos los circuitos sean
cero.
RED DE NIVELACIÓN
• Finalmente se tiene
PERFIL LONGITUDINAL
El perfil longitudinal topográfico a lo largo de un eje longitudinal es planta, es una
línea quebrada que proviene de la intersección de la superficie topográfica con el y/o
plano (s) vertical que contiene al eje de dicha planta.
Se utiliza para representar el relieve o accidente del terreno a lo largo de un eje
longitudinal
PERFIL LONGITUDINAL
El perfil longitudinal se determina mediante la nivelación de un conjunto de puntos de
la superficie de la tierra situados a corta distancia entre si y a lo largo de un
alineamiento previamente establecido.
Los perfiles longitudinales se utilizan en el trazo de ejes de carreteras, ferrocarriles,
canales e Instalación de alcantarillado.
Recomendaciones
Con la finalidad de obtener un perfil donde se aprecie fácilmente el desnivel entre
los diversos puntos, se acostumbra tomar una escala vertical mucho mayor a la que
horizontal. Generalmente se usa la relación de 10 a 1
VERTICAL HORIZONTAL
1/10 1/1OO
1/20 1/200
1/25 1/250
1/50 1/500
1/100 1/1000
PERFIL LONGITUDINAL
METODOS PARA LA CONSTRUCCIÓN DE PERFILES LONGITUDINALES
Según la precisión buscada, se pueden obtener perfiles directamente desde planos
o mediante levantamientos topográficos realizados especialmente para tal fin.
I Método directo
Proviene especialmente de un levantamiento topográfico; es mas preciso respecto
al indirecto; se puede obtener mediante una nivelación geométrica o trigonométrico,
esta ultima se explicara mas adelante, dado que su principio esta basado en la
Taquimetría.
Para obtener el perfil longitudinal de una alineamiento entre dos puntos, haciendo
uso de la nivelación geométrica, se presentan dos casos.
PERFIL LONGITUDINAL
A) Cuando existen varios bancos (BM) de nivel
En el caso de tener uno o mas bancos (BM) de nivel en el itinerario del eje
longitudinal, se recomienda trabajar por tramos, para de esta forma verificar que el
error de cierre no sea mayor al tolerable
Emax = e k
Analizando el Tramo I:
a. Se estaca los puntos a nivelar b. Se nivela los puntos estacados
c. Se calcula el error de cierre con el punto “C” (en este caso)
d. Se verifica : EC < Emax = e k
e. En caso que el error de cierre sea menor al error tolerable, se procede a repartir
dichos error (Compensación)
PERFIL LONGITUDINAL
A continuación se realizara la misma operación en el siguiente tramo
PERFIL LONGITUDINAL
B) Cuando solo se cuenta con el B.M. o banco de nivel del primer punto
En este caso se hace necesario realizar el recorrido de ida y vuelta para verificar
la precisión buscada. Analizando el circuito siguiente:
a. Se estaca los puntos a nivelar b. Se nivela los puntos estacados
c. Se cierra el circuito, el recorrido de regreso puede realizarse por cualquier
camino conveniente
d. Se verifica
EC < Emax = e k
e. En caso que el error
de cierre sea menor
que el error tolerable
se procede a repartir
dicho erro en los
puntos nivelados
(compensación)
PERFIL LONGITUDINAL
Ejemplo de Aplicación
Se tiene una poligonal cerrada con cinco puntos de control estacados de la forma
que se muestra, si el único BM corresponde al punto “A” (109.213 m); se pide
dibujar el perfil longitudinal
PERFIL LONGITUDINAL
Libreta de Campo
PERFIL LONGITUDINAL
Calculando y Compensado
Cotas
PERFIL LONGITUDINAL
PERFIL LONGITUDINAL
II Método indirecto
El perfil se genera en base a un plano longitudinal o fotogramétrico de curvas de
nivel pre establecido
Para ello se elige técnicamente bajo ciertos criterios de ingeniería el eje
longitudinal; la intersección de dicha línea con as curvas a nivel, permitirán graficar
el perfil longitudinal
PERFIL LONGITUDINAL
Ejemplo de Aplicación
PERFIL LONGITUDINAL
Determinando las cotas de las estacas
PERFIL LONGITUDINAL
Grafico del Perfil Longitudinal
CURVA DE NIVEL
Curva de Nivel es una línea imaginaria que une los puntos que tienen igual cota
respecto a un plano de referencia (generalmente el nivel medio del mar)
El uso de las curvas de nivel, permite representar el relieve de un terreno con gran
facilidad y precisión respecto a otros métodos, dado que en conjunto representan
cualitativamente y cuantitativamente las elevaciones, depresiones y accidentes del
terreno para representar el relieve o accidente del terreno a lo largo de un eje
longitudinal
Representación
Cota A = Cota B = Cota C = Cota D
CURVA DE NIVEL
Curvas de Nivel mas Importantes
Por motivos didácticos mostraremos con ejemplos numéricos, las curvas mas
representativas
1. El Cerro Representa las elevaciones, las curvas cambian de menor a mayor
altitud, de modo que la de mayor altitud es una curva cerrada dentro de
las demás
CURVA DE NIVEL
2. El Hoyo Representa una depresión, las curvas cambian de mayor a menor
altitud, de modo que la de menor altitud es una curva cerrada dentro de
las demás
CURVA DE NIVEL
3. El Entrante (Quebrada)
Se puede considerar como una porción de hoyos, esta representada por curvas en
forma de U, toda el agua que caiga correrá formando corrientes por las quebradas
en dirección hacia las cotas mas bajas
CURVA DE NIVEL
4. Saliente
Puede considerarse como una porción de cerro y determina la línea divisoria de los
valles
CURVA DE NIVEL
Ejemplos de Aplicación
CURVA DE NIVEL
CURVA DE NIVEL
SECCIÓN TRANSVERSAL
Se le llama también perfil transversal y viene a ser el corte perpendicular al eje del
perfil longitudinal en cada estaca (por lo menos); generalmente se toman varios
puntos a la derecha y a la izquierda, dependiendo de la envergadura del proyecto
Ilustración 1
PLANTA
SECCIÓN TRANSVERSAL
Ilustración 2
SECCIÓN TRANSVERSAL
Alcances adicionales
El uso de las secciones transversales en un proyecto, esta supeditado al ancho
que compromete al eje longitudinal; así tenemos que un sistema de alcantarillado y
drenaje no requiere de este tipo de secciones, dado que su ancho no lo amerita.
Sin embargo en proyecto de carreteras, vías de ferrocarril, diques, etc. Se hace
imprescindible el levantamiento de secciones transversales, el ancho de estas
debe ser suficiente para cubrir el trabajo propuesto (5; 10; 15; 20; ,50 m etc. cada
lado del eje longitudinal).
SECCIÓN TRANSVERSAL
Recomendaciones
1. Convencionalmente se establece que recorriendo el sentido creciente de la
progresiva, las distancias horizontales sobre los ejes transversales que se
miden hacia la derecha serán positivas y las que se midan hacia la izquierda
serán negativas.
SECCIÓN TRANSVERSAL
2. Las escalas que se usan en ambos ejes, suelen ser los mismos y estas
obedecen a la precisión con que hay que determinar el trazo transversal y
calculo del área de las secciones transversales
3. No existe una secuencia constante entre los puntos a levantar en las secciones
transversales, mas bien estos obedecen a la topografía del terreno (accidentes,
cambios de pendientes, etc.)
SECCIÓN TRANSVERSAL
METODO PARA LA CONSTRUCCION DE SECCIONES TRANSVERSALES
I. Método Directo
Una vez estacadas los puntos del itinerario del perfil longitudinal se procede ha
realizar el levantamiento topográfico de las secciones transversales en campo
La aplicación de una nivelación geométrica, en su gran mayoría se hace
innecesaria y costosa, se usa en casos que el proyecto son considere
conveniente
El uso de la taquimetría con estación total es el mas recomendable dado su
precisión y rapidez
SECCIÓN TRANSVERSAL
II. Método Indirecto
Una vez estacados los puntos del itinerario del perfil longitudinal se procede a
graficar las secciones transversales con ayuda de planos topográficos o
fotogramétricos pre-establecidos; el procedimiento es similar al del perfil
longitudinal.
Obviamente la precisión por este método no será la misma que por el método
directo
SECCIÓN TRANSVERSAL
Ejemplo Ilustrativo
Tomaremos como referencia la
progresiva 160+180, la tabla
muestra la nivelación de la
sección transversal
correspondiente a dicha
progresiva
SECCIÓN TRANSVERSAL
SECCIÓN TRANSVERSAL
SECCIÓN TRANSVERSAL
