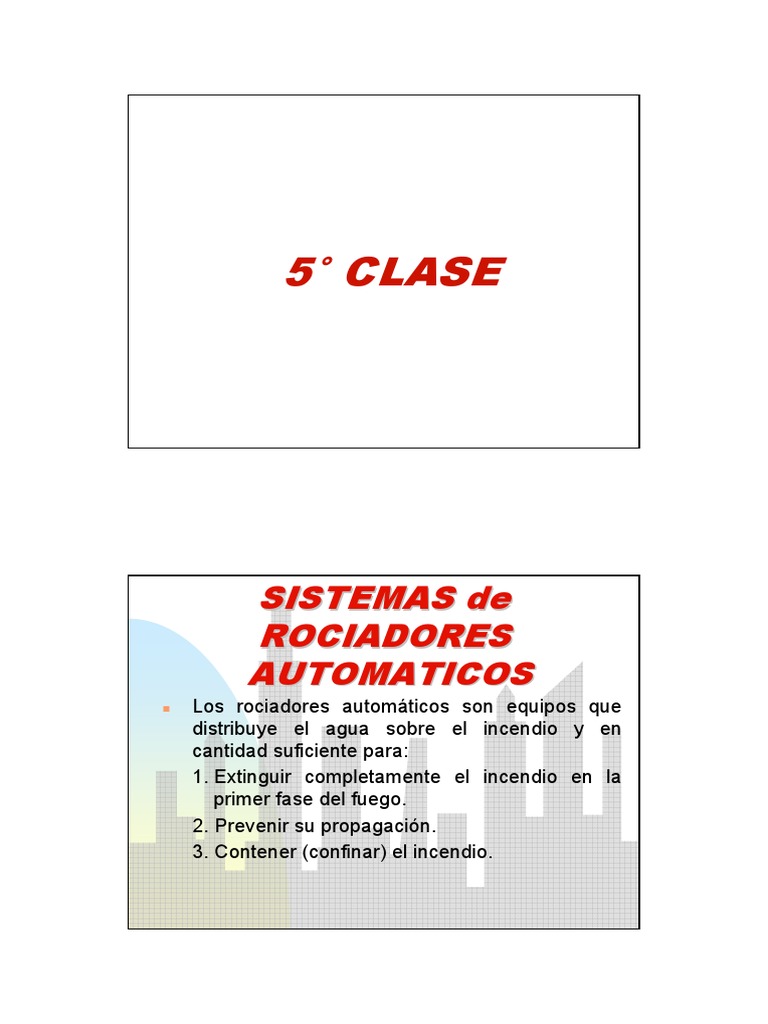

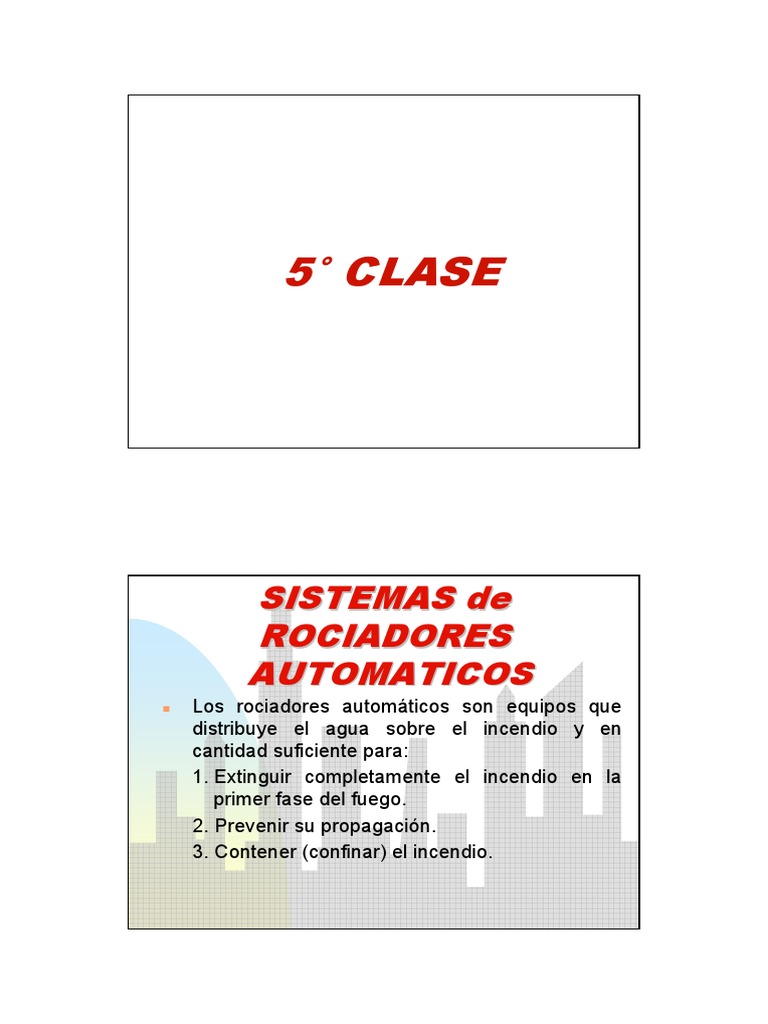

5° CLASE

SISTEMAS de
ROCIADORES
AUTOMATICOS
„ Los rociadores automáticos son equipos que
distribuye el agua sobre el incendio y en
cantidad suficiente para:
1. Extinguir completamente el incendio en la
primer fase del fuego.
2. Prevenir su propagación.
3. Contener (confinar) el incendio.

1
 SISTEMAS de ROCIADORES
AUTOMATICOS

„ SISTEMA HÚMEDO.
„ SISTEMA SECO.
„ SISTEMA DILUVIO.

SISTEMAS de ROCIADORES

Sistema Húmedo Sistema Seco Sistema Diluvio

2
 ROCIADOR DE AMPOLLA

ROCIADORES de ENLACE FUSIBLE

ESTAÑO
PLOMO
CADMIO
BISMUTO

3
MÉTODO ENLACE Y PALANCA

FUNCIONAMIENTO del
ROCIADOR

F960.exe F690.exe

4
TEMPERATURA de FUNCIONAMIENTO de los
ROCIADORES AUTOMATICOS
Temperatura de Clasificación Código de Colores de
Funcionamiento de la colores en la Ampolla
(°C) Temperatura los Brazos de Vidrio
59 - 77 Ordinaria Sin Color Naranja o Rojo
79 - 107 Intermedia Blanco Amarillo o Verde
121 - 149 Alta Azul Azul
163 - 191 Muy Alta Rojo Morado
204 - 246 Extra Alta Verde Negro
260 - 302 Ultra Alta Naranja Negro
343 Ultra Alta Naranja Negro

DEFLECTOR

Presión de Trabajo = 48 kPa (7psi) (0,5 kg/m2)

5
SISTEMAS DE ROCIADORES
AUTOMATICOS
„ El fin es calcular un área de diseño para la
descarga de agua de los rociadores.
„ Esta área esta dada en función del destino del
edificio y/o área bajo consideración ya que el
destino agrupa cargas de fuego similares.
„ Trabajos de investigación han determinado
estas áreas de diseño las cuales que están
ligadas a los destinos de los edificios.

ROCIADORES AUTOMÁTICOS - CLASIFICACIÓN DE RIESGOS

DESTINO DEL EDIFICIO Y/O CLASIFICACIÓN DE USOa CLASIFICACIÓN

DE RIESGOSa
Destinos Grupo A-1, A-2, A-3 excepto librerías, A-4, y A-5.
Destinos Grupo B usados como veterinarias, perreras; bancos;
peluquería y salones de belleza; lavaderos de autos; edificios
públicos; clínicas diurnas; colegios secundarios, universidades y
para adultos; centros de cómputos; destacamentos policiales y Riesgo Liviano
de bomberos; oficinas de correos; servicios profesionales y salas (Leve)
de reuniones; estaciones de radio y televisión; y centros
telefónicos.
Destinos Grupo E excepto talleres y laboratorios.
Destinos Grupo I-1 e I-4.
Destinos Grupo I-2 e I-3 excepto talleres y laboratorios.
Destinos Grupo R-1, R-2, R-3 y R-4.
Destinos Grupo B usados como torres de control de aeropuertos;
tintorerías y lavanderías; salas de exhibición de automóviles; y
cocinas comerciales. Riesgo Intermedio
Destinos Grupo F-2. (Ordinario) Grupo 1
Destinos Grupo S-2.
Destinos Grupo A-3 usadas como bibliotecas.
Destinos Grupo B usados como laboratorios de ensayos e
investigación y salas de imprenta.
Destinos Grupo E usados como talleres y laboratorios. Riesgo Intermedio
Destinos Grupo F-1 excepto hangares para aeronaves. (Ordinario) Grupo 2
Destinos Grupo H-5 usados como áreas de fabricación, pasillos
de servicios, salas de almacenamiento donde se prohíbe
trasvasar líquidos, y pasillos.
Destinos Grupo I-2 e I-3 usados como talleres y laboratorios.
Destinos Grupo M.
Destinos Grupo S-1.
Destinos Grupo F-1 usados como hangares de aeronaves. Riesgo Alto (Extra)
Destinos Grupo H-3, y H-4. Grupo 1
Destinos Grupo H-1 y H-2. Riesgo Alto (Extra)
Destinos Grupo H-5 usados como salas de almacenamiento y Grupo 2
donde se realizan tareas de trasvasar.
a
Donde existe un conflicto entre clasificaciones de riesgos, regirá el más restrictivo.

6
TABLA G

7
 TABLA F

Rociadores (continua)
Dos Ecuaciones importantes:
La Primera:
Utilizando la ecuación general: Q = ad2Cd Pv

En SI
Obtenemos: Q=k Pf Q = 14k Pf

k = Coeficiente de descarga del rociador donde las variables a, d y Cd son

combinadas durante el proceso de fabricación del rociador.

km = Coeficiente de descarga del rociador aplicado a unidades métricas

donde: km = 14k

Pf = Presión de descarga del rociador en psi. Presión mínima = 7 psi (0,5 bar)

8
 Rociadores (continua)
La Segunda: Q1.85
Hazen-Williams Pf = 4.52
Ecuación empírica
C1.85 d4.87
Q1.85
En SI: Pf = 6.05 x 105
C1.85 d4.87
Pf = Perdida por fricción por pie de cañería en libras por pulgas
cuadradas psi (pounds per square foot), SI: bar
Q = Caudal en galones por minuto gpm, en SI: L/min

C = Coeficiente de rugosidad interior de la cañería de 100 (mayor

aspereza – hierro forjado) a 150 (menor aspereza - PVC)
d = Diámetro interior de la cañería en pulgadas in (inches), SI: mm

9
FORMA DE DISTRIBUCIÓN

10
 Separación entre Rociador

Área
De
Diseño

Área de Acción del Rociador

11
DISTRIBUCION de ROCIADORES
ROCIADOR

12
 DISTRIBUCIÓN del SISTEMA

ROCIADOR d=2 ½” RAMAL

d= 1 ½ ”
D = 8”

D = 8”

Q = 20 GPM Q = 60 GPM
D = 4”
CAÑERÍA AUXILIAR CAÑERÍA PRINCIPAL
ó ANILLO D = 8”

Q = 100 GPM

13
 DETERMINACIÓN
DEL
ÁREA MÁS REMOTA
(Pag. 70 - N)

14
 15

15

ÁREA por ROCIADOR

Clasificación del Destino

Tabla “F”
Tabla “G”

CANTIDAD DE ROCIADORES
Tabulación de Tuberías para RIESGO ORDINARIO
ACERO COBRE
1" 2 Rociadores 1" 2 Rociadores
1 1/4" 3 Rociadores 1 1/4" 3 Rociadores
1 1/2" 5 Rociadores 1 1/2" 5 Rociadores
2" 10 Rociadores 2" 12 Rociadores
2 1/2" 20 Rociadores 2 1/2" 25 Rociadores
3" 40 Rociadores 3" 45 Rociadores
3 1/2" 65 Rociadores 3 1/2" 75 Rociadores
4" 100 Rociadores 4" 115 Rociadores
5" 160 Rociadores 5" 180 Rociadores
6" 275 Rociadores 6" 300 Rociadores

15
 BALANCE
DE
LINEAS Y RAMALES
(Pag. 70 - M)

BALANCE
de
RAMALES

16
L.P.

17
