3/1/2012

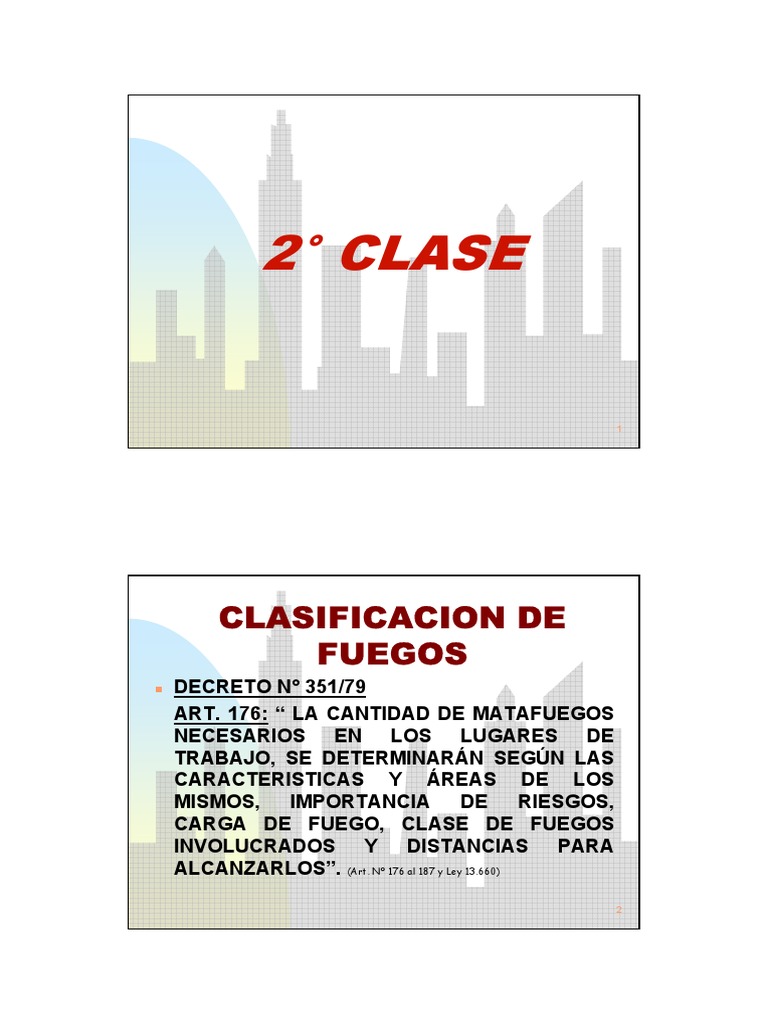

2° CLASE

CLASIFICACION DE
FUEGOS
„ DECRETO N° 351/79
ART. 176: “ LA CANTIDAD DE MATAFUEGOS
NECESARIOS EN LOS LUGARES DE
TRABAJO, SE DETERMINARÁN SEGÚN LAS
CARACTERISTICAS Y ÁREAS DE LOS
MISMOS, IMPORTANCIA DE RIESGOS,
CARGA DE FUEGO, CLASE DE FUEGOS
INVOLUCRADOS Y DISTANCIAS PARA
ALCANZARLOS”. (Art. Nº 176 al 187 y Ley 13.660)

1
 3/1/2012

CLASIFICACION de FUEGOS
(cont.)
Fuego Clase Son los más comunes en oficinas,
talleres, etc.

A
Son los fuegos que se producen sobre
sólidos combustibles:
Madera, papel, basura en general, etc.
Fuego Clase
Producido por líquidos inflamables:
Nafta, aceite, grasas, pinturas o gases
combustibles.

Fuego Clase

C
Se producen en instalaciones, equipos,
maquinarias, motores o conductores
energizados

Extintores PQS 3

CLASIFICACION de FUEGOS
(cont.)
También existe una cuarta clase:

Fuego Clase

Se origina en metales, por ejemplo:

polvo de aluminio, virutas de hierro, etc.

Se lo utiliza en incendios con: Aceites, Grasas

K en productos comestibles. Freidoras.
Uso especial en todo tipos de cocinas.

2
 3/1/2012

ANTES DE LA ELECCION DE UN EXTINTOR ES

IMPORTANTE SABER
„ La naturaleza de los combustibles presentes,
„ Las condiciones ambientales del lugar donde va a
situarse el extintor, y
„ Quien utilizará el extintor.
CUANDO ELIJA EL EXTINTOR, DEBE
CONSIDERARSE:
„ Si es eficaz contra los riesgos específicos
presentes,
„ Resulta difícil de manejar,
„ Potencial necesario del extintor.

TIPOS DE EXTINTORES
Los extintores portátiles, o matafuegos, pueden ser de las
siguientes características:
‹ Agua pura.
Base: Sofocación
‹ Espuma. Clase A y B

CO2: Para producir la expulsión del polvo

‹ Polvo Químico Seco (PQS). Base: Sódica o Potásica. - Clase B y C
Triclase: Compuesto de Fosfato de Amonio A,B,C.

Base: Gas Inerte y Limpio – No deja Residuo

‹ Dióxido de Carbono. Actúa por Sofocación y Enfriamiento
Clase: B y C
Tetracloruro de Carbono Halón 104
Bromuro de Metilo Halón 1001
Bromoclorometano Halón 1011
‹ Halon. Bromoclorodifluorometano Halón 1211
Bromotrifluorometano Halón 1301

El numero característico de los halones representa de izquierda a derecha la cantidad de

átomos de CARBONOS, FLUOR, CLORO y BROMO.
Por ejemplo el Halón 1301 significa que tiene:

AFFF: Espuma Formadora de Película Acuosa

‹ Otros tipos FFFP: Espuma Fluoroproteinica Formadora de película 6

3
 3/1/2012

CLASIFICACION DE FUEGOS

CLASIFICACION DE
FUEGOS (cont.)
„ Los matafuegos se clasifican e identifican
asignándoles una notación consistente de un
número seguido de una letra, los que deberán estar
inscriptos en el elemento con características
indeleble.
„ El número indicará la capacidad relativa de extinción

para la clase de fuego identificada por la letra.

„ El Art. 184, del Dec. 351/79 obliga al empleador a

llevar un registro de inspecciones y tarjetas

individuales por equipo.
„ Las tarjetas de recargas, deben estar

“FIRMADA POR UN PROFESIONAL HABILITADO”8

4
 3/1/2012

IDENTIFICACION
Indican el tipo de combustibles al que se aplican

2 – A : 20 – B : C

NUMEROS
Indican la capacidad extintora relativa
9

Identificación de Altura Video Air Liquide

300 x 300 mm

N° de Puesto de
Extinción DISEÑO de un
PUESTO de
1,2 a 1,5 m
EXTINCIÓN
N° de Extintor
Los de masa
total mayor
que 20 Kg se
instalará a
una altura no
mayor de 1 m
del suelo en
su parte
superior Protección
metálica
en lugares
de alto
Protección metálica en transito
lugares de alto transito

10

5
 3/1/2012

SELLO IDENTIFICADOR
Identificación Logo del Código de
de la fecha de fabricante barra para
vencimiento identificación
del extintor

Le permite Le permite
identificar el identificar la
número de fecha de
fabricación vencimiento
del extintor de la prueba
hidráulica
Sello del Instituto
Argentino de Fondo de
Normalización y seguridad 11
Certificación

CLASIFICACION DE
FUEGOS (cont.)
„ En todo los casos, deberá instalarse como
mínimo un matafuego cada 200 m2 de superficie
a proteger. Art. 176

„ La máxima distancia a recorrer hasta el

matafuego será de:
Clase A: de 20 mts
Clase B: de 15 mts

12

6
 3/1/2012

PODER EXTINTOR
Matafuegos Clase “A”

NORMAS IRAM 3542

13

PODER EXTINTOR
Matafuegos Clase “A”
„ MATAFUEGOS CLASE “A”
„ Primero deberá calcularse el potencial extintor
total Clase A necesario, por piso del edificio. Este
dato permitirá posteriormente recomendar al
usuario el tamaño y número apropiado de
matafuegos, basándose en cálculos
medianamente “científicos”. El potencial extintor
“A” depende del tamaño de la criba de madera
que el matafuego puede extinguir en un ensayo
normalizado.
14

7
 3/1/2012

PODER EXTINTOR
Matafuegos Clase “A”
SEGÚN
NORMAS
IRAM 3542

LISTONES
(mm)
38 x 38 x 508

CONDICIONES DEL LUGAR

EN LOCAL CERRADO-- -
BANDEJA
AL AIRE LIBRE
Combustible: NAFTA
-Sin lluvia - Altura: No menor a 7 mts
Tpo encendido: 3 a 5 min.
-Velocidad del aire: -Volumen: 1.600 m3
Tpo Total: 10 minutos
15 Km/hs -Piso seco
15
-Ventilación natural

METODO DE ENSAYO
P o t e nc ia l e xt int o r Cdad listones Ubicación
1A 50 10 capas , 5 listo nes
2A 78 13 6
3A 98 14 7
4A 120 15 8
6A 153 17 9
10A 209 19 11
20A 160 10 15
30A 192 10 18
40A 224 10 21 16

8
 3/1/2012

CALCULO DEL POTENCIAL

CARGA de RIESGO
FUEGO 1 2 3 4 5
Hasta 15 Kg/m2 ---o--- ---o--- 1A 1A 1A
Desde 16 hasta 30 Kg/m2 ---o--- ---o--- 2A 1A 1A
Desde 31 hasta 60 Kg/m2 ---o--- ---o--- 3A 2A 1A
Desde 61 hasta 100 Kg/m2 ---o--- ---o--- 6A 4A 3A
Mas de 100 Kg/m2 A determinar en cada caso
Tabla: 2.2.1. Aplicado en locales ventilados naturalmente
17

CALCULO DEL POTENCIAL

Tabla Nª 3.2.1. Tamaño y Localización Extintor
CLASE A
OCUPACIO OCUPACIO OCUPACIO
N Riego N Riesgo N Riesgo
Leve Ordinario Extra
Clasificación
2-A 2-A 4-A
Mínima
Area
Máxima por 280 m2 140 m2 93 m2
unidad
Distancia
Máxima por 22,7 m 22,7 m 22,7 m
18
Extintor

9
 3/1/2012

PODER EXTINTOR (cont.)

Matafuegos Clase “A”
Según NORMAR UKA
„ Mediante la siguiente fórmula, puede
calcularse el potencial extintor requerido
para un edificio:
Potencial Extintor “A”
Total = Superficie del Piso (m2) x 0,065
Un edificio con una superficie total de 1.600 m2
requerirá entonces:
PE = 1.600 x 0,065 = 104A (Potencial total)

19

PODER EXTINTOR (cont.)

Matafuegos Clase “A”
„ Existen diversas formas de proporcionar
los matafuegos requeridos para este
edificio, a saber:
„ 8 x 15 A = 120 A
„ (2 x 20 A) + (6 x 15 A) = 110A
„ (3 x 20 A) + (5 x 10 A) = 110A

20

10
 3/1/2012

PODER EXTINTOR (cont.)

Matafuegos Clase “A”

„ PUEDE PROPORCIONARSE UN NIVEL DE

POTENCIAL EXTINTOR “A” LIGERAMENTE
SUPERIOR QUE EL REQUERIDO, PERO
NUNCA UN POTENCIAL EXTINTOR MENOR
QUE EL TOTAL CALCULADO.

21

PODER EXTINTOR
Matafuegos Clase “B”

NORMAS IRAM 3543

22

11
 3/1/2012

PODER EXTINTOR (cont.)

Matafuegos Clase “B”
„ MATAFUEGO CLASE “B”
„ El potencial extintor “B” de un matafuego se
determina a través del tamaño de la bandeja de
incendio normalizada que éste puede extinguir.
La bandeja habitualmente se llena con nafta o
heptano, y la capacidad extintora es igual al
volumen de la bandeja, expresado en litros.
„ Velocidad del aire: 15 Km/h
„ Potencial extintor : 20 B
„ Volumen lugar: 1.600 m3
„ Nafta: 80 a 85 octano 23

PODER EXTINTOR (cont.)

Matafuegos Clase “B”
FUEGOS CLASE “B”
„ Comprende los líquidos inflamables tales como:
Naftas, Aceites, pinturas, Solventes, etc. En los
cuales se produce la inflamación sobre la
superficie del líquido.
„ Se extingue por sofocación: restringiendo la
presencia del oxígeno.
„ Se utilizan espumas que flotan sobre libremente
sobre la superficie del líquido, creando una
barrera que reduce sensiblemente la llegada de
oxígeno a la combustión.
„ El PQS, cumple la misma función que la
espuma. 24

12
 3/1/2012

Superficie Máxima de Fuego Clase "B"

Extinción con Matafuego (Normas IRAM 3543)
Potencial Tiempo Efectivo Superficie interior Cdad aproximada
Extintor de Descarga(Seg) mínima Nafta (dm3)
1B 8 0,23 m2 12
2B 8 0,46 m2 23
3B 8 0,69 m2 35
4B 8 0,92 m2 46
5B 8 1,15 m2 58
10B 8 2,30 m2 115
20B 8 4,60 m2 230
30B 11 6,90 m2 345
40B 13 9,30 m2 456
60B 17 14,40 m2 720
80B 20 16,60 m2 930
120B 26 27,80 m2 1.390
160B 31 37,15 m2 1.857
25
240B 40 55,70 m2 2.785

CALCULO DEL POTENCIAL

CARGA de RIESGO
FUEGO 1 2 3 4 5
Hasta 15 Kg/m2 ---o--- 6B 4B ---o--- ---o---
Desde 16 hasta 30 Kg/m2 ---o--- 8B 6B ---o--- ---o---
Desde 31 hasta 60 Kg/m2 ---o--- 10 B 8B ---o--- ---o---
Desde 61 hasta 100 Kg/m2 ---o--- 20 B 10 B ---o--- ---o---
Mas de 100 Kg/m2 A determinar en cada caso
Tabla: 2.2.1. Aplicado en locales ventilados naturalmente
26

13
 3/1/2012

CALCULO DEL POTENCIAL

Tabla 3.3.1. Tamaño y Localización
CLASE B
Distancia
Clasificación
Tip de Riesgo Máxima de
Básica
Recorido (m)

5-B 9,15 m
Leve (bajo)
10 - B 15,25 m
Ordinario 10 - B 9,15 m
(moderado) 20 - B 15,25 m
40 - B 9,15 m
Extra (alto)
80 - B 15,25 m 27

PODER EXTINTOR
Matafuegos Clase “C”

NORMAS IRAM 3544

28

14
 3/1/2012

PODER EXTINTOR (cont.)

Matafuegos Clase “C”

„ LOS EXTINTORES DE ESTA CLASE SE

UTILIZAN UN AGENTE EXTINTOR NO
CONDUCTOR, TALES COMO:
„ Dióxido de Carbono.
„ Químicos secos,
„ Bromoclorodifluorometano (Halón 1301 o 1211)

29

Extintores PQS
„ EXTINTORES DE POLVO QUIMICO SECO

Bicarbonato de Sodio,
CLASE B - C Bicarbonato de Potasio,
Bicarbonato de Potasio con base de Urea o Cloruro de Potasio

•Extintores Químico Seco Multipropósito

CLASE A, B y C Fosfato de Amonio

30

15
 3/1/2012

CONDICIONES GENERALES

7.1.1. “Todo edificio DEBERÁ

DEBERÁ POSEER matafuegos con un potencial extintor
mínimo de extinción equivalente a 1A - 5BC en cada piso, en lugares
accesibles y prácticos, distribuidos a razón de 1 cada 200 m2 de
superficie…” Norma NFPA Nº Nº 10.7.

7.1.2. “La autoridad competente podrá exigir, cuando a su juicio la naturaleza

del riesgo lo justifique, una mayor cantidad de matafuegos …”

Por Ej. MUNICIPALIDAD DE LAS HERAS

1 Extintor cada 150 m2
MUNICIPALIDAD DE GUAYMALLEN
1 Extintor cada 160 m2

31

PODER EXTINTOR
Matafuegos Clase “D”

32

16
 3/1/2012

PODER EXTINTOR
Matafuegos Clase “D”
Los Extintores o Agentes de extinción con clasificación Clase D, deben ser
suministrados para incendios que involucren metales combustibles

Magnesio.
Potasio.
CLASE D Sodio.
Litio.
Titanio.

De acuerdo a las NORMAS NFPA 10 – 3.6, el equipo de extinción debe estar

localizado a no mas de 22,7 mts para riesgos de este tipo.

El uso de un extintor equivocado puede incrementar inmediatamente o expandir

el fuego.

33

PODER EXTINTOR
Matafuegos Clase “K”

34

17
 3/1/2012

MATAFUEGO CLASE “K”

MATAFUEGO CLASE K
De Solución Química Pulverizada,
son diseñados para proteger todas
las áreas que contienen riesgos de
fuego:
Clase K: Cocinas Comerciales
Contiene una solución acuosa de
Acetato de Potasio de Alto PH.

Involucran fuegos en aparatos de

cocina, cuyo combustible son:
Aceites Vegetales, Animales y
Grasa.

35

TIPOS de EXTINTORES
„ EXTINTORES A BASE DE ESPUMA (Normas IRAM 3502).
„ EXTINTORES A BAJA PRESIÓN (Normas IRAM 3504).
„ EXTINTORES DE DIOXIDO DE CARBONO - CO2 (Normas
IRAM 3509).

36

18
 3/1/2012

MANTENIMIENTO
SEGÚN NORMAS IRAM 3517-2

37

NORMA IRAM 3517-2

„ CONTROL. (3.3.5) (3.3.6)

„ MANTENIMIENTO. (3.4)

„ RECARGA. (3.5)

„ TARJETA y REGISTRO. (3.6)

„ RECINTO PARA POLVO QUIMICO. (3.7)

„ ENSAYO DE PERDIDAS, y. (3.8)

„ ENSAYO HIDROSTÁTICO. (4.3)

38

19
 3/1/2012

CONTROL
„ El control de los equipos, se deberá realizar
como mínimo una vez cada tres (3) meses,
contados a partir de la fecha de mantenimiento.
Dichas tareas se harán de acuerdo a la tabla 1 –
Anexo “B”.
„ Cada equipo controlado se le colocará una
etiqueta que contendrá como mínimo el
siguiente texto:
1. EQUIPO CONTROLADO POR: ______________________
2. FECHA: _________________________________________
3. PRÓXIMO CONTROL: _____________________________
4. PRÓXIMA RECARGA: _____________________________
39

40

20
 3/1/2012

CONTROL (cont.)
„ VERIFICACIÓN DE RECARGA
Las recargas deberán estar identificadas con
etiquetas de color con el siguiente orden:
1. Primer recarga: …Etiqueta color CELESTE.

2. Segunda recarga: Etiqueta color AMARILLA.

3. Tercera recarga: ..Etiqueta color VERDE.

„ Al realizar cada control, se llenará un formulario

según el modelo del Anexo “C” el cual deberá
estar rubricado por el responsable técnico que
realizó el control.
41

PERIODOANUAL COLORDEL DISCO

01/01/2005 al 31/12/2005 AZUL
01/01/2006 al 31/12/2006 LILA
01/01/2007 al 31/12/2007 BLANCO
01/01/2008 al 31/12/2008 VERDE
01/01/2009 al 31/12/2009 NARANJA
01/01/2010 al 31/12/2010 MARRON
01/01/2011 al 31/12/2011 NEGRO 42

21
 3/1/2012

EN NINGUN CASO
UN
EXTINTOR
SERÁ CONVERTIDO
DE
UN TIPO A
OTRO
43

DISTRIBUCIÓN DE LOS
EXTINTORES
„ Que la distribución sea uniforme,
„ Sean de fácil acceso y estén libres de
obstrucciones,
„ Estén cerca de los trayectos normales
de paso,
„ Estén cerca de Entradas y Salidas,
„ No sean propenso a daños físicos, y
„ Se puedan alcanzar inmediatamente.
44

22
 3/1/2012

RECARGA
„ La recarga consistirá en el llenado o reemplazo
del agente extintor.- Para ciertos tipos de
extintores también incluirá el gas impulsor.
„ El objeto de la recarga es mantener la eficiencia
original del extintor.- Por ej: el agente extintor y
los aditivos utilizados en los extintores de polvo
varían su composición química, en el tamaño de
sus partículas, características de fluidez, etc.
„ Con relación a los polvos químicos, deben
cumplir con las Normas IRAM 3672.
„ Cada vez que se verifique el estado de carga del
extintor, se debe seguir el procedimiento de la
tabla del ANEXO “F”. 46

TARJETAS Y REGISTRO
„ Cada extintor deberá poseer una tarjeta adherida,
que indique el Mes y Año en el que se realizo el
mantenimiento.
„ Se llevará un registro con la siguiente información:
1. Fecha del mantenimiento y firma responsable
que realizo la recarga.
2. Fecha en que se efectuó la última recarga y
firma del responsable que la efectuó.

¡¡ ASEGURENSE DE DESCARGARLOS !! 47

23
 3/1/2012

FABRICA DE TELA

48

49

24
