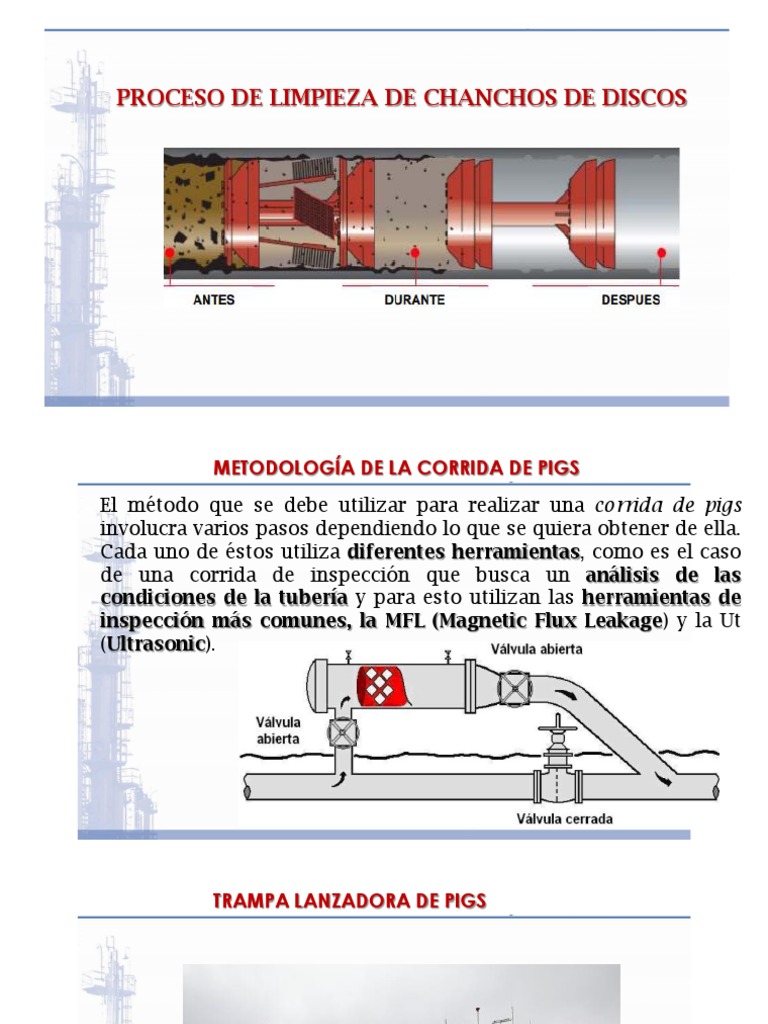

PROCESO DE LIMPIEZA DE CHANCHOS DE DISCOS

METODOLOGÍA DE LA CORRIDA DE PIGS

El método que se debe utilizar para realizar una corrida de pigs
involucra varios pasos dependiendo lo que se quiera obtener de ella.
Cada uno de éstos utiliza diferentes herramientas, como es el caso
de una corrida de inspección que busca un análisis de las
condiciones de la tubería y para esto utilizan las herramientas de
inspección más comunes, la MFL (Magnetic Flux Leakage) y la Ut
(Ultrasonic).
TRAMPA LANZADORA DE PIGS
TRAMPA LANZADORA de pigs tiene un diámetro más
grande que la tubería para permitir inserciones del pigs a
mano, y una compuerta o pestaña que después es cerrada.
Esto permite la fácil introducción del pigs. El diámetro
exterior de un pigs es de igual tamaño que el diámetro
interior de las tuberías para mantener un buen sello.
TRAMPA RECEPTORA DE PIGS, utiliza el mismo diseño
del barril de gran tamaño, permitiendo un retiro fácil del
pigs de la línea. El contenedor del pigs es similar al
lanzador del pigs; localizado al extremo opuesto de la
tubería, permite el flujo de fluidos o gases a través de él y
empuja a los pigs al extremo del contenedor.
FRECUENCIA DE LA CORRIDA DE PIGS
La frecuencia de la corrida de pigs, y el número de ellos,
depende de las condiciones de operación de la tubería; esto es,
de las condiciones de operación de cada sección, pues se
necesita un tratamiento diferente como resultado de las
diferentes acumulaciones en ésta.
Se requiere una corrida de pigs rutinaria en las líneas de crudo para
determinar las proporciones de la producción y las temperaturas de
operación.
La frecuencia de las corridas de pigs podría variar en los tiempos de
ejecución semanal, mensual o mucho más tiempo, dependiendo de la
naturaleza del fluido producido y de las condiciones de operación.
RESULTADOS QUE SE OBTIENEN CON LA CORRIDA
DE PIGS
 1. El flujo se restaura; y en algunas ocasiones puede aumentar,
 2. Los costos por el bombeo de fluidos se reducen; el ahorro de
energía puede ser dramático en líneas grandes,
 3. Los productos que se obtienen son más limpios; las impurezas
como el agua pueden eliminarse,
 4. En el aspecto de las ventas, los clientes resultan satisfechos y
contentos debido a los buenos resultados, el tiempo fuera de
servicio es mínimo.
EN UN FRAGMENTO DE TUBERÍA ANTES, con una
acumulación de parafinas, y después, con la tubería
limpia, de una corrida de pigs involucrando también los
gastos en cada una de los dos aspectos.

PRODUCCIÓN ANTES Y DESPUÉS DE LA CORRIDA DE PIGS

PROBLEMAS QUE SE PUEDEN PRESENTAR DURANTE LA CORRIDA DE
PIGS Y CÓMO SOLUCIONARLOS
 Que un pigs se pegue en la tubería por diferentes razones.
 Falta de presión de propulsión adecuada, acoplador flojo con propulsión
detrás del pigs, cierre de una válvula delante de pigs
 Una tubería deformada o que el pigs esté desgastado
I. CUANDO UN PIGS PIERDE EL SELLO.
A. Aumentar el volumen de la corrida de pigs
B. Quitar la presión y el volumen (permitiendo que el pigs se recupere)
C. Correr una esponja del tamaño de la línea.
D. Invertir la dirección del flujo.

II. UN PIGS QUE HA ENCONTRADO OBSTRUCCIONES QUE NO PUEDE

DESPLAZAR.
A. Aumentar la presión de la corrida de pigs.
B. Aumentar/disminuir la presión de la corrida de pigs.
C. Remover la presión y el volumen (para permitir la recuperación del pigs).
D. Invertir la dirección del flujo.
UBICACIÓN DEL PIGS PERDIDO
De vez en cuando se pegan los PIG’s en línea. El pigs atascado puede
encontrarse usando un pigs descubridor con un transmisor en su cuerpo. El
transmisor emitirá una señal para que pueda localizarse con un receptor.
LOS DETECTORES: Son especialmente diseñados para ser utilizados en el
seguimiento del diablo en cualquier extremo de la línea. Estos detectores no
son introducidos en las líneas de producción y pueden detectar el campo
magnético del diablo a través de la tubería de acero inoxidable.
DETECTOR DE PIGS
