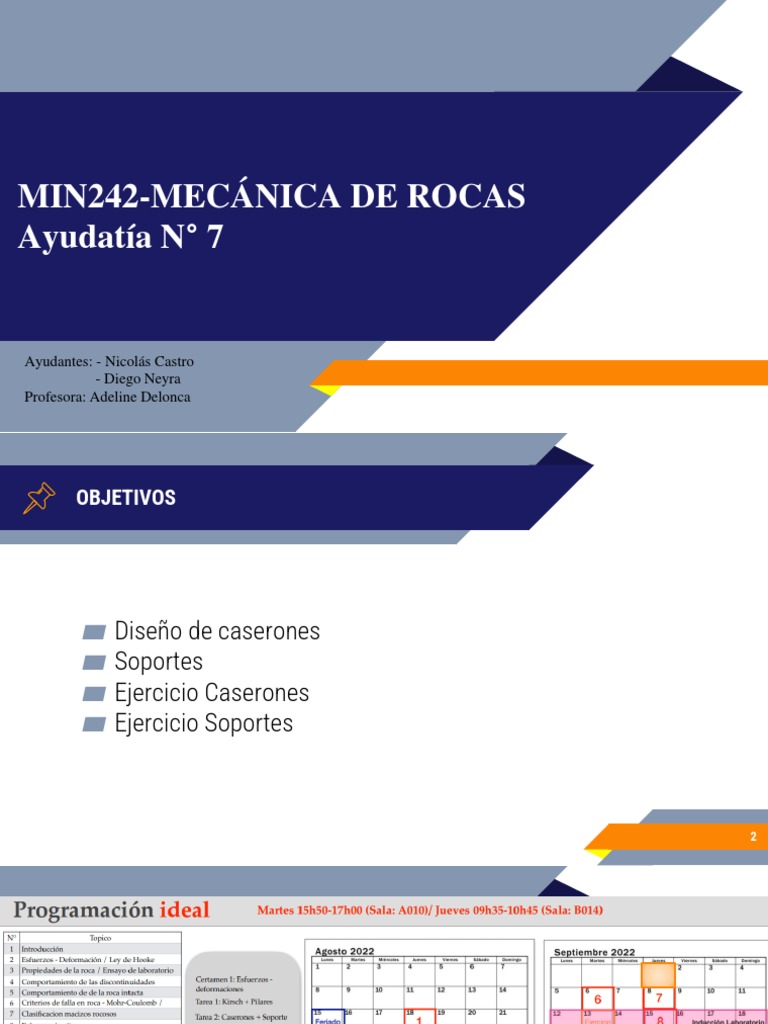

MIN242-MECÁNICA DE ROCAS

Ayudatía N° 7

Ayudantes: - Nicolás Castro

- Diego Neyra
Profesora: Adeline Delonca
OBJETIVOS

▰ Diseño de caserones
▰ Soportes
▰ Ejercicio Caserones
▰ Ejercicio Soportes

2
3
 1
DISEÑO DE CASERONES

4
¿Qué es un caserón?

Cavernas de grandes dimensiones

destinadas a la extracción de mineral.

5
 Método de estabilidad gráfico de Mathews

Número de estabilidad N’

6
 Método de estabilidad gráfico de Mathews

Factor de esfuerzos A

7
 Método de estabilidad gráfico de Mathews

Factor de esfuerzos A

Techo Paredes

8
 Método de estabilidad gráfico de Mathews

Factor de orientación de discontinuidades B

9
 Método de estabilidad gráfico de Mathews

Factor de ajuste por gravedad C

10
 Método de estabilidad gráfico de Mathews

Radio hidráulico RH

Medida del área expuesta de una superficie.

á𝑟𝑒𝑎 𝑑𝑒 𝑙𝑎 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒
𝑅𝐻 =
𝑝𝑒𝑟í𝑚𝑒𝑡𝑟𝑜 𝑑𝑒 𝑙𝑎 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑒

11
 Método de estabilidad gráfico de Mathews

Abaco de Mathews

12
Método de estabilidad gráfico de Mathews

𝑍 = 2,9603 − 1,4427 𝐿𝑛 𝑅𝐻 + 0,7928 𝐿𝑛 𝑁

1
𝑓 𝑍 =
1 + 𝑒 −𝑍

13
 2
SOPORTES

14
 Elementos de estabilización

- Refuerzos
- Soportes
- Retención

15
 Elementos de estabilización

Refuerzo: Conservar la resistencia inherente del macizo rocoso

- Pernos (mecánico, adherido, fricción)
- Cables

16
 Elementos de estabilización

Soporte: Sostener la carga de los elementos de roca

- Arcos de acero, shotcrete, concreto
- Relleno

17
 Elementos de estabilización

Retención: Mantener los fragmentos de roca fracturada entre los

elementos soportantes
- Mallas
- Straps (cintas de acero)
- Shotcrete

18
 Métodos de diseño

- Experiencias de otras minas

- Métodos empíricos
- Métodos analíticos
- Métodos numéricos

19
 Métodos empíricos

Q system of NGI (2015)

B = “Luz” de galería (span)

ESR = Excavation Support Ratio
Dimensión equivalente
D.E. = B/ESR

PERNOS
Lp = longitud de perno
0,15𝐵
𝐿𝑝 = 2 + = 2 + 0,15𝐷𝐸
𝐸𝑆𝑅
CABLES
Lc = longitud de cables
0,40𝐵
𝐿𝑐 = = 0,4𝐷𝐸
𝐸𝑆𝑅 20
 Métodos empíricos

Q system of NGI (2015)

21
 3
EJERCICIOS

22
Ejercicio 1 Caserones

23
Ejercicio 1 Caserones

Determine la probabilidad de estabilidad, falla, y falla mayor.

24
Ejercicio 1

1. Calcule los esfuerzos In-Situ tanto en el Techo como en la Pared.

2700 · 9,81 · 1030

𝜎𝑉 = 𝜌 · g · ℎ = = 27,28 [𝑀𝑝𝑎]
106

𝜎𝐻 = 𝜎𝑉 · 𝑘 = 27,28 · 2 = 54,56 [𝑀𝑝𝑎]

25
Ejercicio 1

𝑁´ = Q´ · A · 𝐵 · 𝐶
2. Obtenga el número de estabilidad (N´) de Mathews.

Techo Paredes

26
Ejercicio 1

𝑁´ = Q´ · A · 𝐵 · 𝐶
2. Obtenga el número de estabilidad (N´) de Mathews.
Techo Paredes

𝜎1 𝜎1 𝜎1
= 4,2 = −0,2 = 0,5
𝜎𝑉 𝜎𝑉 𝜎𝐻

𝜎1 = 𝜎𝑉 · 4,2 = 114,6 [𝑀𝑝𝑎] 𝜎1𝑉 = 𝜎𝑉 · 0,2 = 5,45 [𝑀𝑝𝑎]

𝜎1𝐻 = 𝜎𝐻 · 0,5 = 27,28 [𝑀𝑝𝑎]
𝑈𝐶𝑆 100
𝑅𝑡 = = = 0,87
𝜎1 114,6
𝑈𝐶𝑆 100
𝑅𝑝 = = = 3,7
𝐴𝑡 = 0,10 𝐴𝑝 = 0,3 𝜎1 27,28

27
Ejercicio 1

𝑁´ = Q´ · A · 𝐵 · 𝐶
2. Obtenga el número de estabilidad (N´) de Mathews. 𝐴𝑡 = 0,10 𝐴𝑝 = 0,23
𝐵𝑡 = 1
𝐵𝑝 = 1

28
Ejercicio 1

𝑁´ = Q´ · A · 𝐵 · 𝐶
2. Obtenga el número de estabilidad (N´) de Mathews. 𝐴𝑡 = 0,10 𝐴𝑝 = 0,23
𝐵𝑡 = 1 𝐵𝑝 = 1

𝐶𝑡 = 8 − 6𝑐𝑜𝑠(0°) = 2 𝐶𝑡 = 2
𝐶𝑝 = 8 − 6 𝑐𝑜𝑠(90°) = 8 𝐶𝑝 = 2

29
Ejercicio 1

2. Obtenga el número de estabilidad (N´) de Mathews.

𝑁´ = Q´ · A · 𝐵 · 𝐶
𝑁𝑡´ = 28 · 0,10 · 1 · 2 = 5,6
𝐴𝑡 = 0,10 𝐴𝑝 = 0,3
𝐵𝑡 = 1 𝐵𝑝 = 1 𝑁𝑝´ = 28 · 0,3 · 1 · 2 = 16,8
𝐶𝑡 = 2 𝐶𝑝 = 2

30
Ejercicio 1

3. Obtenga los valores para el Radio Hidráulico del Techo y Pared

á𝑟𝑒𝑎 𝑑𝑒 𝑙𝑎 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑖𝑒
𝑅𝐻 =
𝑝𝑒𝑟í𝑚𝑒𝑡𝑟𝑜 𝑑𝑒 𝑙𝑎 𝑠𝑢𝑝𝑒𝑟𝑓𝑖𝑐𝑒

40 · 20
𝑅𝐻𝑡 = = 6,7
2(40 + 20)

60 · 20
𝑅𝐻𝑝 = = 7,5
2(60 + 20)

31
Ejercicio 1

4. Verifique la estabilidad en el gráfico de Mathews

𝑅𝐻𝑡 = 6,7
𝑅𝐻𝑝 = 7,5
𝑁𝑡´ = 5,6
𝑁𝑝´ = 16,8

32
Ejercicio 1

5. Determine la probabilidad de estabilidad, falla, y falla mayor.

1
𝑅𝐻𝑡 = 6,7 𝑓 𝑍 = 𝑍 = 2,9603 − 1,4427 𝐿𝑛 𝑅𝐻 + 0,7928 𝐿𝑛 𝑁
1 + 𝑒 −𝑍
𝑅𝐻𝑝 = 7,5
𝑁𝑡´ = 5,6 𝑍𝑡 = 2,9603 − 1,4427 𝐿𝑛 6,7 0,7928 𝐿𝑛 5,6
𝑁𝑝´ = 12,9
𝑍𝑡 = 1,58 1
𝑓 𝑍 = −1,58
= 0,83
1+𝑒
𝑍𝑝 = 2,9603 − 1,4427 𝐿𝑛 7,5 0,7928 𝐿𝑛 16,8
𝑍𝑝 = 2,29 1
𝑓 𝑍 = = 0,91
1 + 𝑒 −2,29
33
Ejercicio 1

5. Determine la probabilidad de estabilidad, falla, y falla mayor.

𝑓𝑡 𝑍 = 0,83

𝑓𝑝 𝑍 = 0,91

34
 Ejercicio 2 Soporte

Se tiene un túnel de acceso el cual tiene una longitud de 10 [Km], cuya sección es de 14 [m] x 13 [m] (ancho-alto) y
su trayectoria es recta.

Usted tiene la siguiente información:

• El túnel se encuentra a una profundidad de 450 metros.
• La razón de esfuerzos es de 1.1
• Resistencia a la compresión uniaxial de la roca intacta (UCS) de 80 [𝑀𝑝𝑎]
• El índice de calidad de la roca (RQD) es de 45%.
• Densidad del macizo rocoso es de 2,7 [ 𝑔 𝑐𝑚3 ].
• Descripción de las discontinuidades: - Una familia de anhidrita, relleno de 1 [cm] de espesor, paredes rugosas
con asperezas regulares de inclinación 2° y amplitud de 2 [cm]. Alterada ligeramente.

35
 Ejercicio 2 Soporte

a. Se solicita una recomendación de fortificación para el túnel.

b. ¿Qué pasaría si la sección del túnel es modificada en 8 [m] x 9 [m] (ancho-alto), se necesitaría
fortificación?

36
Ejercicio 2

𝑈𝑛𝑎 𝑓𝑎𝑚𝑖𝑙𝑖𝑎 𝑑𝑒 𝑎𝑛ℎ𝑖𝑑𝑟𝑖𝑡𝑎

𝐽𝑛 = 2

37
Ejercicio 2

𝑃𝑎𝑟𝑒𝑑𝑒𝑠 𝑅𝑢𝑔𝑜𝑠𝑎𝑠

𝐽𝑟 = 3

38
Ejercicio 2 𝐿𝑖𝑔𝑒𝑟𝑎𝑚𝑒𝑛𝑡𝑒 𝐴𝑙𝑡𝑒𝑟𝑎𝑑𝑎

𝐽𝑎 = 2 39
Ejercicio 2

𝑆𝑒 𝑎𝑠𝑢𝑚𝑒 𝑞𝑢𝑒 𝑠𝑜𝑛 𝑒𝑥𝑐𝑎𝑣𝑎𝑐𝑖𝑜𝑛𝑒𝑠 𝑠𝑒𝑐𝑎𝑠

𝐽𝑤 = 1

40
Ejercicio 2

𝐸𝑠𝑓𝑢𝑒𝑟𝑧𝑜𝑠 𝐼𝑛 − 𝑆𝑖𝑡𝑢

2700 · 9.81 · 450

𝜎𝑉 = 𝜌 𝑔 ℎ = = 11.9 [𝑀𝑝𝑎]
106

𝜎𝐻 = 11.9 · 1.1 = 13.1 [𝑀𝑝𝑎]

41
Ejercicio 2

𝑈𝐶𝑆 80 2 + 0.5
= = 6.1 S𝐹𝑅 = = 1.25
𝜎1 13.1 2

42
Ejercicio 2

E𝑆𝑅 = 1.3

43
Ejercicio 2

45·3·1
Q= = 27
2·2·1.25

𝐶𝑎𝑠𝑜 1 𝐿𝑢𝑧 = 14

𝑠𝑝𝑎𝑛 14
= = 11
𝐸𝑆𝑅 1.3
𝐶𝑎𝑠𝑜 1 𝐿𝑢𝑧 = 13

𝑠𝑝𝑎𝑛 13
= = 10
𝐸𝑆𝑅 1.3

44
Ejercicio 2
Zona 3

Fortificar con pernos de 3.65 [m]

de largo y con un espaciamiento
entre pernos de 2.55 [m], para el
ancho de la excavación.
𝐶𝑎𝑠𝑜 1 𝐿𝑢𝑧 = 14
0,15 𝐵
𝐿𝑝 = 2 +
𝐸𝑆𝑅
𝐿𝑝 = 2 + 0,15 · 11

𝐿𝑝 = 3.65 [𝑚]

45
Ejercicio 2
Zona 3

Fortificar con pernos de 3.5 [m] de

largo y con un espaciamiento entre
pernos de 2.55 [m], para el alto de
la excavación.
𝐶𝑎𝑠𝑜 1 𝐿𝑢𝑧 = 13
0,15 𝐵
𝐿𝑝 = 2 +
𝐸𝑆𝑅
𝐿𝑝 = 2 + 0,15 · 10

𝐿𝑝 = 3.5 [𝑚]

46
 b. ¿Qué pasaría si la sección del túnel es modificada en 8 [m] x 9 [m]
Ejercicio 2
(ancho-alto), se necesitaría fortificación?

45·3·1
Q= = 27
2·2·1.25

𝐶𝑎𝑠𝑜 1 𝐿𝑢𝑧 = 8

𝑠𝑝𝑎𝑛 8
= =6
𝐸𝑆𝑅 1.3
𝐶𝑎𝑠𝑜 1 𝐿𝑢𝑧 = 9

𝑠𝑝𝑎𝑛 9
= =7
𝐸𝑆𝑅 1.3

47
Ejercicio 2
Zona 3

No se requiere fortificación.

48
