Julieta Astesiano

Santiago Duarte
Francisca Goslino

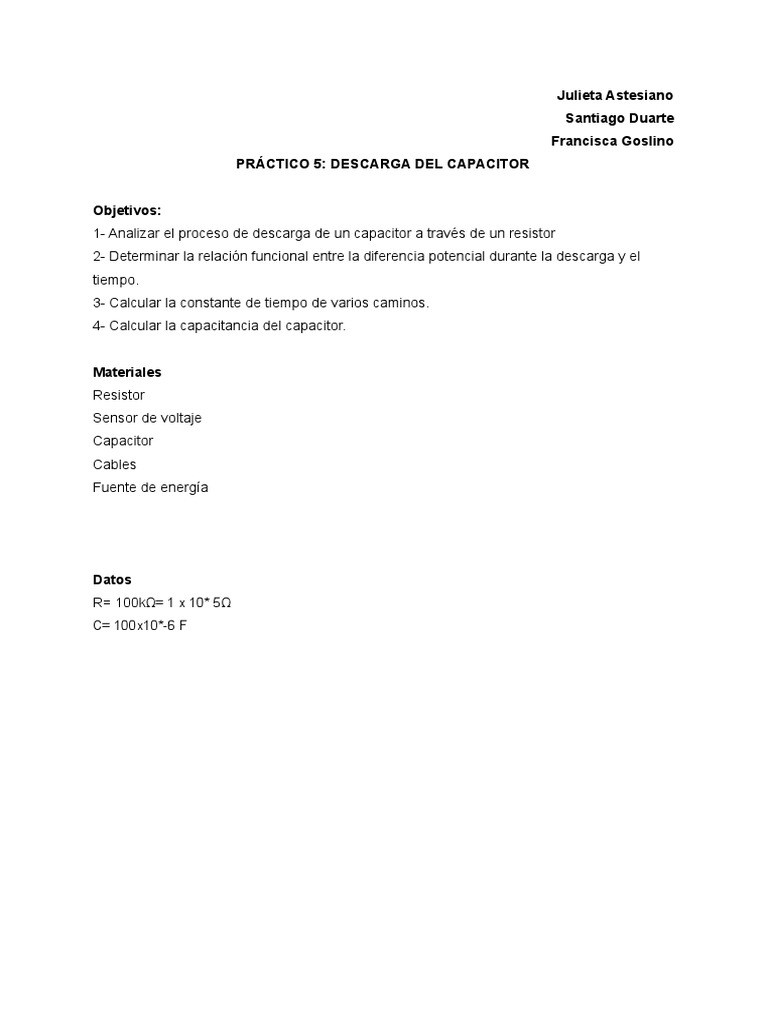

PRÁCTICO 5: DESCARGA DEL CAPACITOR

Objetivos:
1- Analizar el proceso de descarga de un capacitor a través de un resistor
2- Determinar la relación funcional entre la diferencia potencial durante la descarga y el
tiempo.
3- Calcular la constante de tiempo de varios caminos.
4- Calcular la capacitancia del capacitor.

Materiales
Resistor
Sensor de voltaje
Capacitor
Cables
Fuente de energía

Datos
R= 100kΩ= 1 x 10* 5Ω
C= 100x10*-6 F
Procedimiento
1- Armamos el circuito.
2- Al mismo tiempo que se conectaba el resistor, se desconecta la fuente de energía.
3- Y luego uno comenzaba en logger pro a ver la gráfica que se formaba entre la ddp y el
tiempo que transcurría.
4- Observamos el recorrido de la gráfica, y nos dimos cuenta que la fuente de energía se
descarga a medida que el tiempo transcurre.
5- Posteriormente calculamos RC en tres formas distintas, y todas nos dieron aprox 10.

Cálculos

Objetivo 1)
A partir del ajuste de curva de la computadora obtenemos la ecuación exponencial.
delta v (t)= 4,47v e*- 0,09946 . t
1)
io = delta Vo÷R

delta V (t) = delta Vi . e* (-1/RC. t) + B

delta V (0) = delta Vi . e* o = delta Vi
t = RC = delta V (RC) = delta Vi . e*-1 = delta Vi . 0.37v→37 % = delta V
delta t = RC= τ
C= (s.ε₀) / d
i = Q/delta t
delta v = R . i

Objetivo 2)
Demostración que Rc=τ

1er
0,0945= 1/ RC
C= 1/ (100x10*3 . 0.0947)= 1.06x10*-4 F

2do
t = RC = delta V (RC) = delta Vi . e*-1 = delta Vi . 0.37v→37 % = delta V
delta t = RC= τ

3er RC =τ
1 x 10* 5Ω . 100x10*-6 F= 10s, tiene sentido, dio aproximado
Fundamento teórico
Un capacitor es un dispositivo electrónico que almacena energía en un campo
magnético interno, en pocas palabras es un componente electrónico pasivo básico.Un
capacitor se puede cargar fácilmente conectando cada placa a los bornes de una fuente.
Comienza a circular la corriente por el circuito, redistribuyendo las cargas entre las placas
del capacitor, a todo este proceso se le denomina carga del capacitor.
La cantidad de carga eléctrica que puede almacenar un capacitor es directamente
proporcional a la diferencia de potencial entre sus placas. El cociente entre la carga y la
diferencia potencial se le denomina capacitancia del capacitor, y depende de la geometría
de las placas, de la orientación de una con la otra y del material aislante que haya entre
ellas. La capacitancia es la característica propia del capacitor independientemente de la
diferencia de potencial a la que esté conectado. El capacitor es un elemento que no posee
polaridad, ya que cada conductor que conforma el capacitor de la fuente en forma
indiferente, sin embargo existen capacitores denominados electrolitos que si poseen
polaridad. Un capacitor conectado a una fuente de voltaje constante a través de un resistor.
La segunda ley de Kirchoff establece que la suma de todas las diferencias de
potencial eléctrico alrededor de un lazo es cero. La diferencia potencial de la fuentes es
igual a la suma de la de la fuente. La diferencia de potencial del resistor es la misma que la
del capacitor, de manera que comienza a circular corriente, La intensidad de corriente es
igual a la diferencia potencial inicial del capacitor, dividida la resistencia.
