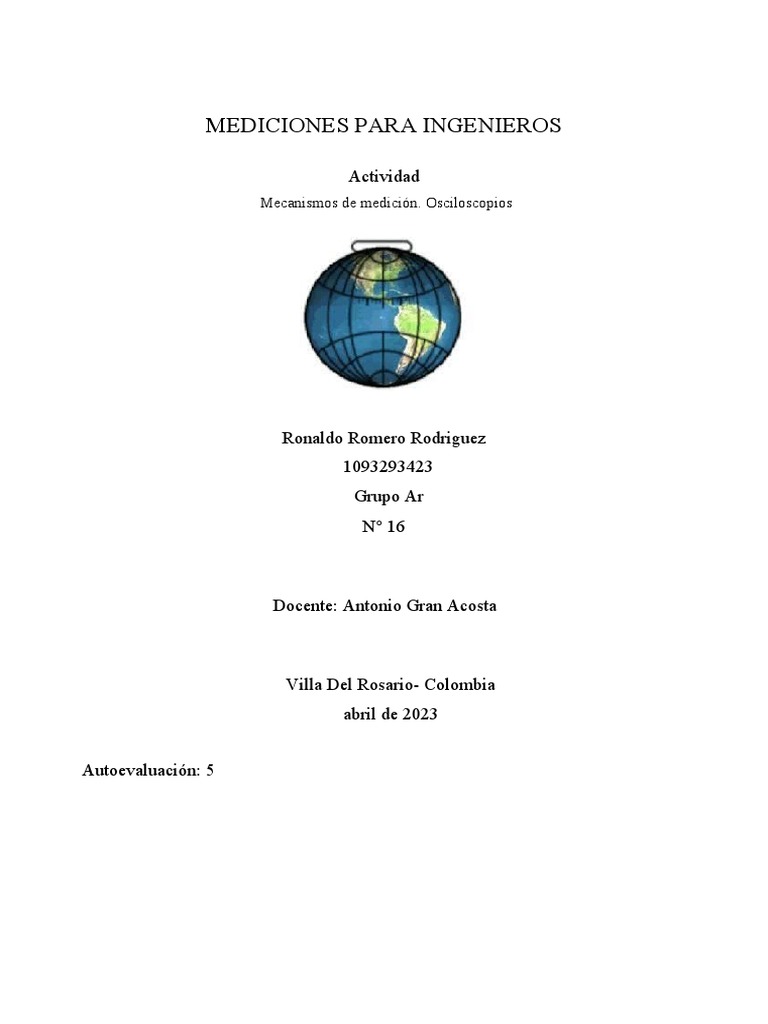

MEDICIONES PARA INGENIEROS

Actividad
Mecanismos de medición. Osciloscopios

Ronaldo Romero Rodriguez

1093293423
Grupo Ar
N° 16

Docente: Antonio Gran Acosta

Villa Del Rosario- Colombia

abril de 2023

Autoevaluación: 5
 Introducción
La medición de tensión es un proceso esencial en el campo de la electrónica y el
mantenimiento de sistemas eléctricos. La tensión, también conocida como voltaje, es la
diferencia de potencial eléctrico entre dos puntos en un circuito y se mide en voltios (V). Medir
la tensión es fundamental para garantizar el correcto funcionamiento y la seguridad de los
dispositivos electrónicos.

Existen distintos tipos de instrumentos de medición de tensión, como el multímetro y el

osciloscopio, que nos permiten obtener información valiosa sobre el rendimiento y la eficiencia
de un circuito. Estos instrumentos pueden medir tensiones tanto en corriente continua (CC)
como en corriente alterna (CA), dependiendo de las necesidades del usuario.

La medición de tensión es clave en el diagnóstico de problemas y en el diseño de circuitos

electrónicos, ya que nos permite identificar posibles fallas y áreas de mejora en el
funcionamiento de los dispositivos. Además, conocer la tensión en diferentes puntos del
circuito puede ayudarnos a prevenir daños en los componentes y garantizar la seguridad del
usuario.

1. ¿Cómo se pueden medir con precisión los diferentes niveles de voltaje en un circuito
eléctrico?
Respuesta: Se pueden medir los diferentes niveles de voltaje en un circuito eléctrico
utilizando un multímetro digital o analógico, que se puede configurar para medir la tensión
continua (DC) o la tensión alterna (AC) en el circuito.

2. ¿Cuáles son los factores que pueden afectar la precisión de la medición del voltaje
en un circuito eléctrico?
Respuesta: Los factores que pueden afectar la precisión de la medición del voltaje incluyen
la calidad del instrumento de medición utilizado, la interferencia electromagnética, la
resistencia interna del instrumento de medición y las fluctuaciones de voltaje en el circuito.

3. ¿Cómo se puede mejorar la precisión de la medición del voltaje en un circuito

eléctrico?
Respuesta: La precisión de la medición del voltaje en un circuito eléctrico se puede mejorar
utilizando un instrumento de medición de alta calidad y precisión, minimizando la
interferencia electromagnética en el circuito, conectando correctamente los cables de
medición y tomando múltiples mediciones para obtener un promedio.

4. ¿Cómo se puede calibrar un instrumento de medición de voltaje para asegurar su

precisión?
Respuesta: Un instrumento de medición de voltaje se puede calibrar utilizando un patrón de
referencia conocido para ajustar la escala de medición y garantizar su precisión. La
calibración debe realizarse regularmente para mantener la precisión del instrumento de
medición.
5. ¿Cómo se pueden aplicar las mediciones de voltaje en un circuito eléctrico para
solucionar problemas y mejorar su eficiencia?
Respuesta: Las mediciones de voltaje en un circuito eléctrico pueden ayudar a identificar
problemas como caídas de voltaje y sobrecargas, lo que puede ayudar a mejorar la
eficiencia del circuito y prevenir posibles fallas o problemas de seguridad.
 Objetivos

 Determinar la precisión y confiabilidad de diferentes instrumentos de medición de voltaje en

un circuito eléctrico.

 Investigar los factores que pueden afectar la precisión de la medición del voltaje en un
circuito eléctrico y proponer soluciones para minimizar estos efectos.

 Identificar la relación entre la precisión de la medición del voltaje y la calidad de los

componentes eléctricos utilizados en un circuito.

 Desarrollar un método para calibrar y verificar la precisión de los instrumentos de medición

de voltaje en el campo.

 Evaluar la eficiencia energética de un circuito eléctrico a través de mediciones precisas de

voltaje y proponer medidas para mejorar su eficiencia.

 Investigar los efectos de las fluctuaciones de voltaje en los dispositivos electrónicos y

proponer soluciones para mitigar estos efectos.

 Desarrollar un protocolo de medición de voltaje estandarizado para garantizar mediciones

precisas y confiables en diferentes aplicaciones.

 Investigar la relación entre la medición de voltaje y la seguridad eléctrica y proponer

medidas para mejorar la seguridad en el uso de circuitos eléctricos.

Marco Teórico

Tensión: La tensión o voltaje es una magnitud física que representa la diferencia de potencial
eléctrico entre dos puntos en un circuito eléctrico o electrónico. Esta diferencia de potencial es
la fuerza que impulsa a los electrones a moverse a través de los conductores y componentes
del circuito, generando la corriente eléctrica.

Tipos de voltaje: Existen dos tipos principales de voltaje en un circuito eléctrico: el voltaje
continuo (DC) y el voltaje alterno (AC).

DC: La corriente fluye en una dirección constante y no cambia de dirección. Los

dispositivos alimentados por corriente continua incluyen baterías, cargadores de
teléfonos móviles y la mayoría de los circuitos electrónicos de computadoras.

AC: La corriente fluye en una dirección y luego cambia de dirección, oscilando hacia
adelante y hacia atrás a una frecuencia determinada. La corriente alterna se utiliza en la
mayoría de las redes eléctricas públicas para transmitir energía eléctrica a hogares y
empresas. Los dispositivos alimentados por corriente alterna incluyen
electrodomésticos, equipos de iluminación y sistemas de climatización
Instrumentos de medición de voltaje: Los más comunes en el mercado son:
1. Multímetro: Es un instrumento versátil que puede medir voltaje, corriente y resistencia
eléctrica. Los multímetros digitales son los más comunes en la actualidad, y algunos
modelos pueden incluso medir la capacitancia y la frecuencia. Se utilizan tanto en
aplicaciones domésticas como industriales.

2. Voltímetro analógico: Es un tipo de instrumento de medición de voltaje que utiliza una

aguja para indicar el valor de la tensión eléctrica en un circuito. Se utiliza a menudo en
aplicaciones industriales y de laboratorio.

3. Osciloscopio: Es un instrumento de medición más sofisticado que permite ver la forma

de onda de la señal de voltaje, lo que es especialmente útil para medir señales de
voltaje complejas. Se utiliza principalmente en aplicaciones de investigación y
desarrollo.

La calibración de los instrumentos de medición de voltaje: Es un proceso

importante para garantizar que los instrumentos midan con precisión el voltaje en un circuito
eléctrico. La calibración implica comparar la lectura del instrumento con un valor de referencia
conocido y ajustar el instrumento si es necesario para que la lectura sea precisa.
Existen normas y procedimientos establecidos para la calibración de instrumentos de medición
de voltaje, que incluyen:

1. Verificación de la precisión del instrumento: se realiza una verificación inicial para

determinar si el instrumento está midiendo con precisión. Se comparan las lecturas del
instrumento con un patrón de referencia conocido.

2. Ajuste del instrumento: si se determina que el instrumento no mide con precisión, se

realiza un ajuste para corregir cualquier desviación en la medición.

3. Certificación del instrumento: una vez que se ha calibrado el instrumento, se emite un

certificado que indica que ha sido calibrado y cumple con las especificaciones
requeridas.
