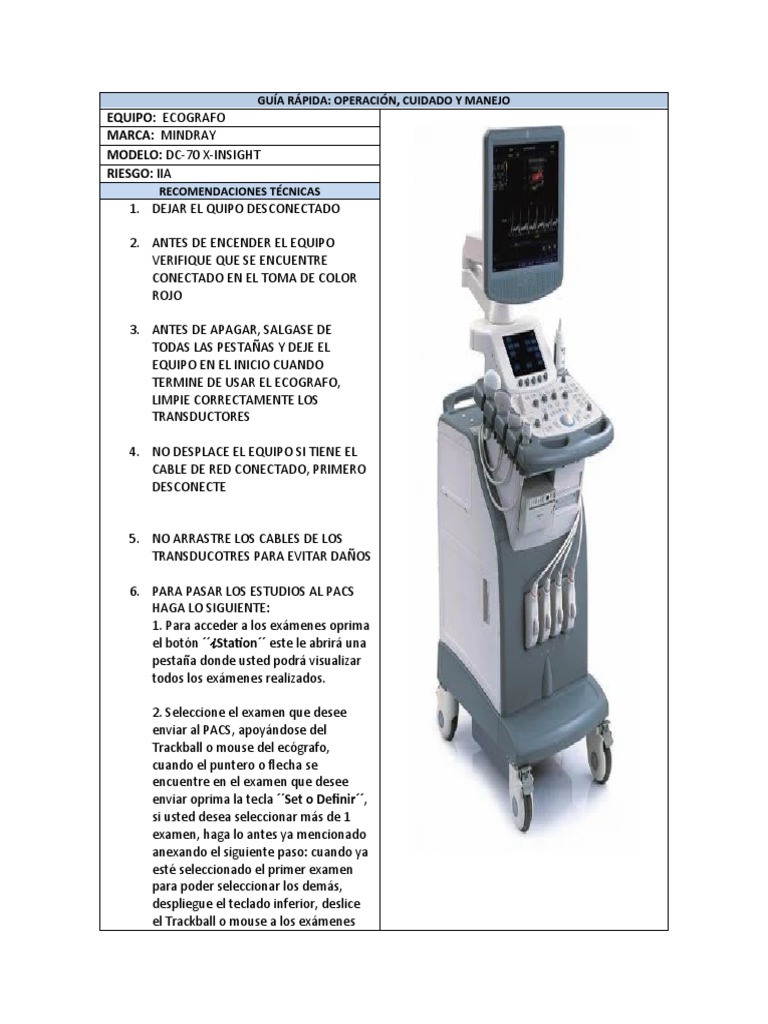

GUÍA RÁPIDA: OPERACIÓN, CUIDADO Y MANEJO

EQUIPO: ECOGRAFO
MARCA: MINDRAY
MODELO: DC-70 X-INSIGHT
RIESGO: IIA
RECOMENDACIONES TÉCNICAS
1. DEJAR EL QUIPO DESCONECTADO

2. ANTES DE ENCENDER EL EQUIPO

VERIFIQUE QUE SE ENCUENTRE
CONECTADO EN EL TOMA DE COLOR
ROJO

3. ANTES DE APAGAR, SALGASE DE

TODAS LAS PESTAÑAS Y DEJE EL
EQUIPO EN EL INICIO CUANDO
TERMINE DE USAR EL ECOGRAFO,
LIMPIE CORRECTAMENTE LOS
TRANSDUCTORES

4. NO DESPLACE EL EQUIPO SI TIENE EL

CABLE DE RED CONECTADO, PRIMERO
DESCONECTE

5. NO ARRASTRE LOS CABLES DE LOS

TRANSDUCOTRES PARA EVITAR DAÑOS

6. PARA PASAR LOS ESTUDIOS AL PACS

HAGA LO SIGUIENTE:
1. Para acceder a los exámenes oprima
el botón ´´𝒾Station´´ este le abrirá una
pestaña donde usted podrá visualizar
todos los exámenes realizados.

2. Seleccione el examen que desee

enviar al PACS, apoyándose del
Trackball o mouse del ecógrafo,
cuando el puntero o flecha se
encuentre en el examen que desee
enviar oprima la tecla ´´Set o Definir´´,
si usted desea seleccionar más de 1
examen, haga lo antes ya mencionado
anexando el siguiente paso: cuando ya
esté seleccionado el primer examen
para poder seleccionar los demás,
despliegue el teclado inferior, deslice
el Trackball o mouse a los exámenes
que desee seleccionar oprimiendo
nuevamente la tecla ´´Set o Definir´´
teniendo siempre ´´control´´
sostenido, tecla que se puede ver en
el teclado inferior.
3. Luego de tener seleccionados todos
los exámenes que desee enviar, con Para efectuar que los exámenes si se
ayuda del Trackball o mouse diríjase al están pasando correctamente siempre
lado derecho del menú donde debe de mostrarse como la imagen
encontrara la opción de enviar anterior, las flechas se deben de mover
selecciónela con la tecla ´´Set o Definir hacia la derecha.
´´. 7. Para hacerle seguimiento a los
4. Este proceso lo dirigirá a una exámenes, con el Trackball o mouse,
pestaña para seleccionar a donde diríjase a la parte inferior derecha y
enviar los exámenes, en el recuadro de cuando tenga el puntero o flecha
envió verifique que el menú de la parte situado en la imagen antes mostrada
izquierda tenga seleccionado en verde oprima el botón ´´Set o Definir´´ a
la opción DICOM, en caso de no estar continuación se abrirá una pestaña con
señalado, diríjase con el Trackball o los exámenes que fueron seleccionados
mouse cuando el puntero o flecha este para enviar al PACS y estos mostraran el
en esta opción oprima la tecla ´´Set o % que llevan procesando.
Definir´´. A continuación en el
recuadro verifique el menú de la parte
derecha llamado servidor de
almacenamiento, cheque que la opción
RXHICM este señalada y tenga la

siguiente marcación , en caso de

no estar señalada con el Trackball o
mouse diríjase a la opción de RXHICM
cuando el puntero o flecha este en
esta opción oprima la tecla ´´Set o
Definir´´, inmediatamente deberá de
aparecer la señalización antes
mostrada.
5. Cuando tenga todo este proceso
listo, dirijase con el Trackball o mouse
al menú de la parte derecha por fuera
del recuadro donde encontrara la
opción de enviar, cuando el puntero o
flecha este en esta opción oprima la
tecla ´´Set o Definir´´.
6. Verifique que los exámenes si se
estén pasando al PACS, visualizando el
menú inferior izquierdo donde se debe
de ver de la siguiente manera:
