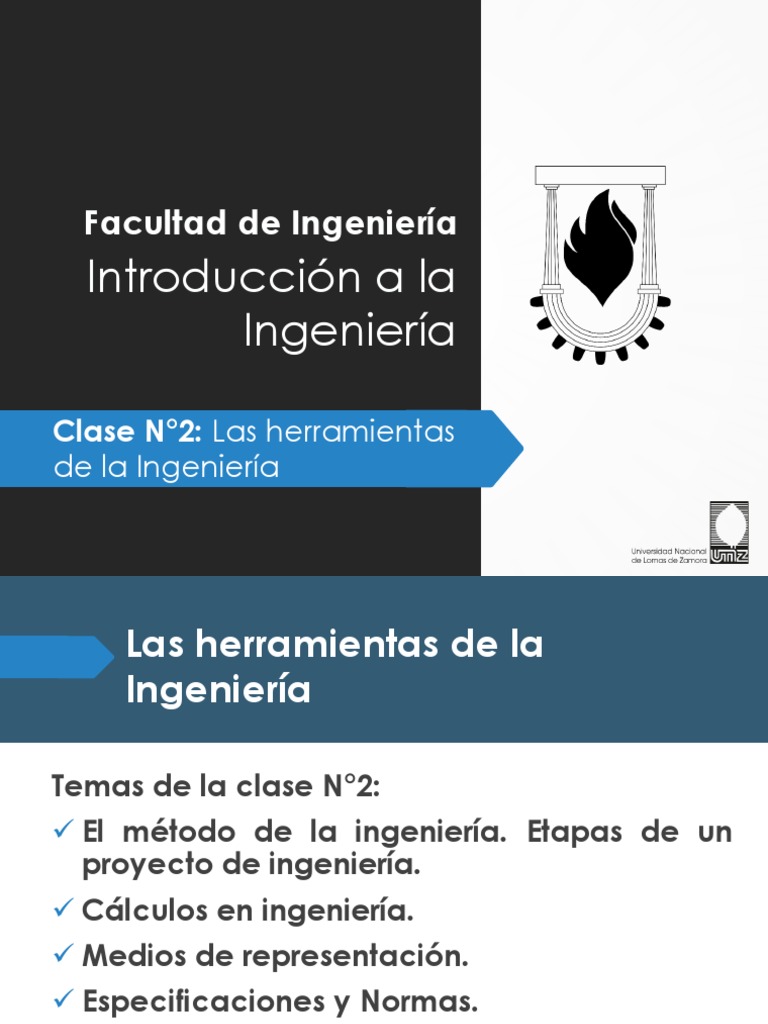

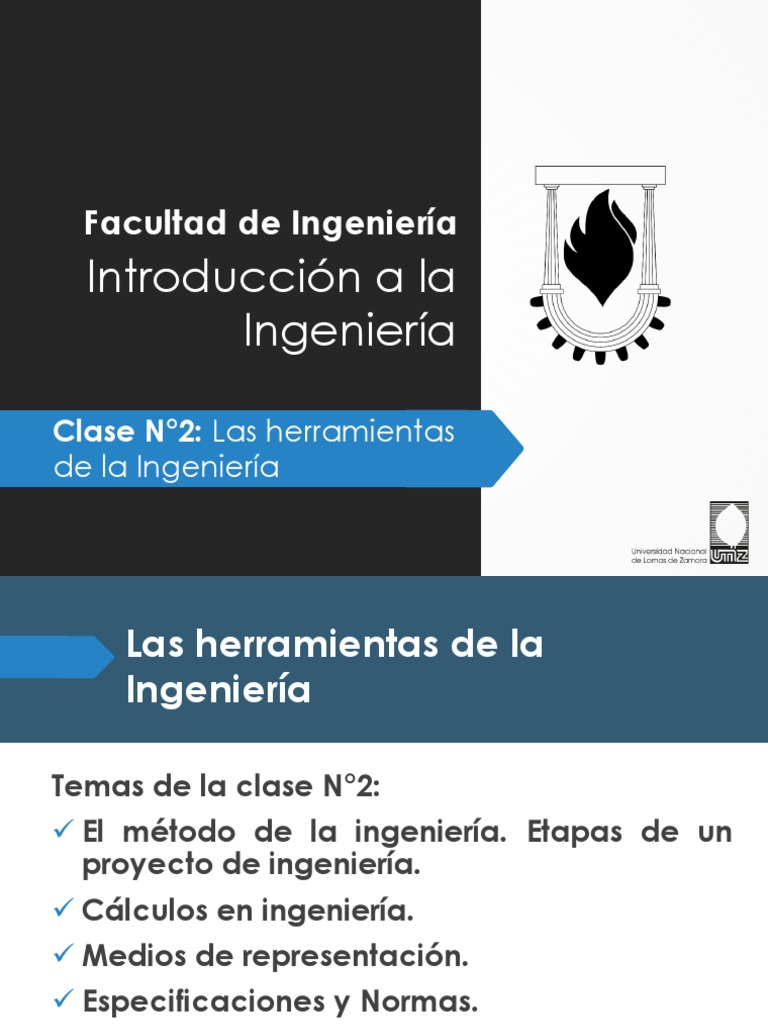

Facultad de Ingeniería

Introducción a la
Ingeniería

Clase N°2: Las herramientas

de la Ingeniería
 Las herramientas de la
Ingeniería

Temas de la clase N°2:

 El método de la ingeniería. Etapas de un
proyecto de ingeniería.
 Cálculos en ingeniería.
 Medios de representación.
 Especificaciones y Normas.
 Programación de la producción y las obras.
 Las herramientas de la
Ingeniería

Temas de la clase N°2:

Sistema de unidades. Los errores y las
tolerancias que emplea la ingeniería. Formas
de representación de los resultados.
Los ingenieros en los proyectos. Los
ingenieros en la dirección de las obras. Los
ingenieros en la dirección industrial.
 ¿Qué es un
problema?
Algunas Es la causa de un desvío
situaciones
en la vida
de un
ingeniero ¿Qué es una
decisión?
Es elegir un camino
 Definición de Sistema

“Conjunto de partes componentes que se hallan

interrelacionadas funcionalmente con vistas a lograr
ciertos objetivos”.
 Sistema de Producción

Materias Primas
Mano de Obra
Proceso de
Energía BIENES
Producción o
Capital Conversión SERVICIOS
Maquinaria
Información

Control por Retroalimentación

 El método de la Ingeniería
Paul Wright

 Identificación de la necesidad
 Recopilación de la información
 Búsqueda de soluciones creativas
 Paso de la idea al diseño preliminar (incluyendo
modelado y simulación)
 Evaluación y selección de la solución óptima
 Informes, planos y especificaciones
 Puesta en práctica del diseño
 Dimensiones y sus unidades

Esquemas

Planos de proyecto
Medios
de que Cálculos para:

se vale el • DIMENSIONAR

ingeniero • VERIFICAR O CONTROLAR

• CONOCER EL COMPORTAMIENTO

Tolerancias

Coeficientes de seguridad
  Especificaciones y cláusulas
 Datos garantizados
Medios  Manuales operativos
de que  Informes de avance o
se vale el producción
ingeniero  Certificados de obra
 Control de calidad
 Control de gestión
 Las mediciones y los cálculos
en la Ingeniería

Para realizar las tareas que nos conduzcan a

modelar las posibles soluciones a un problema
ingenieril, vamos a tener que realizar distintos
tipos de cálculos matemáticos.
 Las mediciones y los cálculos
en la Ingeniería

Realizamos cálculos matemáticos por tres motivos:

 Para determinar una dimensión que hay que asignar a
un elemento que se está proyectando
 Para verificar si una dimensión dada a un elemento
existente es la que corresponde
 Para observar el posible comportamiento de un
elemento ante una variación de otro elemento
 Planilla de Cómputos

Cómputo de materiales eléctricos para tres locales

Conductores
Local Nro.

Teléfonos
Caños

Llaves

Pulsador
Cajas

Toma
0,8 1,0 1,5 4,0 12,5 15,4 18,6 OC OG R C S D T
1 9 30 10 10 6 7 4 2 1 4 - 1 - 1 1 1 3
2 6 30 - 5 15 - 3 1 - 2 2 1 - - - - 1
3 - 20 - 6 8 - 4 2 - 3 - - 1 - - - 1
Total 15 80 10 21 29 7 11 5 1 9 2 2 1 1 1 1 5
 Diagrama de Gantt
Fecha
de Fecha de
Actividad Inicio Duración Finalización
A DD/MM/AA 4 DD/MM/AA
B DD/MM/AA 5 DD/MM/AA
C DD/MM/AA 4 DD/MM/AA
D DD/MM/AA 3 DD/MM/AA
E DD/MM/AA 3 DD/MM/AA
TIEMPO
ACTIVIDADES
A
B
C
D
E
 Normas

 Normas Técnicas
Son cuerpos de especificaciones muy estudiadas que
se pueden aplicar a todos los elementos de una misma
especie, y tienen por finalidad resguardar la seguridad
de las personas y las cosas, abaratar los costos y
asegurar la calidad.
 Normas

Ventajas del uso de normas:

 Facilitar las tareas de supervisión
 Orientar a la producción
 Reducir los costos unitarios
 Mejorar la comercialización
 Asegurar la garantía técnica
 Simplificar el intercambio de productos
 Permitir el estudio de accidentes
 Normas

En Argentina las normas están a cargo de un

instituto oficial, el Instituto Argentino de
Normalización y Certificación conocido por la sigla
IRAM, que es el encargado de redactar las normas.
 Dimensiones y unidades

Todos los HECHOS y OBJETOS de la Ingeniería tienen

 DIMENSIÓN

Por lo tanto el Ingeniero debe

 MEDIR

y para ello se usa un

SISTEMA COHERENTE DE UNIDADES
 Dimensiones y unidades

Sistema del Profesor Ingeniero Giovanni Giorgi

(1871 - 1960)
 SISTEMA M.K.S.

El sistema MKS ha sido adoptado como:

 SISTEMA INTERNACIONAL DE UNIDADES (SI)
 Unidades base

Magnitud Unidad Símbolo

Longitud metro (m)
Masa kilogramo - masa (kg)
Tiempo segundo (s)
Energía eléctrica joule (J)
Int. de Corriente Eléct. ampere (A)
Temp. termodinámica kelvin (K)
Intensidad luminosa candela (cd)
 Algunas unidades derivadas
del sistema MKS

 Velocidad: v = metro / segundo (m.s-1)

 Aceleración: a = velocidad / tiempo (m.s-2)

 Fuerza: F = masa x aceleración (kg.m.s-2) = (N)

 Energía eléctrica: 1 kilowatt hora (kWh) = 3,6 x 106

Joule (J)

 Presión: 1 newton / metro cuadrado = (Pascal)

Equivalencias

 Ejemplo: Central Nuclear de EMBALSE de RÍO TERCERO

 POTENCIA = 600 MW= 6 x 102MW= 600.000 kW = 6 x 105
kW
 como 1 MW = 1 x 103 kW = 1 x 106 W
 POTENCIA = 600 x 106 W = 6 x 102 x 106 W = 6 x 108 W
 Si la potencia de una lamparita común es de 60 W,
 entonces equivalen a
 10.000.000 de lámparas de 60 W
Otros sistemas de unidades

El Sistema Anglosajón:

Longitud
1 pulgada (inch) [“] = 25,4 mm
1 pie (foot) [´] = 12” = 30,48 cm
1 yarda (yard) [yd] = 3´ = 0,9144 m
1 milla (mile) [m] = 1760 yardas = 1,609 km
Otros sistemas de unidades

Unidades de peso
1 onza (ounce) [oz] = 28,35 g
1 libra (pound) [lb] = 16 oz = 435,59 g

Otras unidades:
Presión: psi (pound square inch) = libra por
pulgada cuadrada
Velocidad: mph (miles per hour) = millas por
hora
Tolerancias

Ninguna medida en ingeniería puede afirmarse

que es exacta en el sentido matemático de la
palabra, ya que toda dimensión se debe medir
con algún instrumento y por medio de un
operador, y ninguno de los dos pueden ser
absolutamente ideales y perfectos.

Todo instrumento mide con un cierto grado de

error, además los propios operadores que hacen
las mediciones cometen errores por sus propias
tendencias, distracciones o imperfecciones.
 Tolerancias

Visto que todas las cantidades de la ingeniería

tienen alguna forma de error, sea por su forma de
medición como por inevitables deficiencias de
elaboración, es necesario especificar hasta que
valor de error se acepta, es decir que error
toleramos, con lo cual surge el concepto de
TOLERANCIA.
Tolerancias - Ejemplo
Perno de pistón

Dimensión Normal teórica

D = 60 milímetros

Dimensión Mínima que se acepta

Dmín = 59,97 milímetros

Dimensión Máxima que se acepta

Dmáx = 60,03 milímetros

Tolerancia T = Dmax - Dmín =

= 60,03 - 59,97 = 0,06 milímetros

Exactitud y precisión

 Exactitud:
Capacidad de un aparato medidor para proporcionar
valores de la magnitud de partida próximos al valor
verdadero.

 Precisión:
Grado de aproximación mutua entre resultados de
mediciones consecutivas de la misma magnitud,
realizadas bajo las mismas condiciones de medida.
Exactitud y precisión

Exactitud y precisión

Si la repetibilidad es buena, las

mediciones individuales están muy
próximas, mientras que se
dispersan si la repetibilidad es mala.
Precisión: Grado de coincidencia
mutua de varios valores medidos
(mediciones individuales x); la
precisión es independiente de la
posición del valor verdadero (centro de
la diana).
Exactitud: Grado de la desviación del
valor verdadero. En la gráfica:
distancia entre los valores individuales
o medios y el centro.
¡Muchas Gracias!
ANEXOS:
Datos y ampliación
de conceptos
Leer el Capítulo 3 “Las herramientas
de la Ingeniería” del libro “Ingeniería
General”.
Normas Cuando las normas argentinas
no cubren una necesidad, es
normal convenir el uso de otras.
Así, entre las extranjeras más
empleadas tenemos las
siguientes:
 Alemania: Deutsches Institut für
Normung (DIN)
 Estados Unidos : American
Society for Testing Materials
(ASTM)
 Gran Bretaña: British Standars
Institution (BSI)
 Francia: Association Francaise
de Normalisation (AFNOR)
 Ejemplo de Norma Argentina
Iluminación sobre el
Clase de tarea visual Ejemplos típicos de tareas visuales
plano de trabajo en Lux
Movimientos seguros, por ejemplo en circulaciones dentro
Visión ocasional de edificios con poco tránsito. Salas de calderas. Depósitos
solamente 100 de materiales. Placares. Armarios.

Tareas intermitentes Trabajos toscos, intermitentes y mecánicos. Inspección

ordinarias y fáciles, general.
100 a 300
con Contado de partes de stock.
contrastes fuertes Colocación de maquinaria pesada.
Tareas Trabajos medianos, manuales y mecánicos.
moderadamente Inspección y montaje.
críticas y prolongadas, 300 a 750 Trabajos comunes de oficina.
con Lectura. Escritura. Archivos.
detalles medianos
Tareas severas. Trabajos finos, manuales y mecánicos.
Tareas prologadas y Montaje e inspección.
700 a 1 500
de poco contraste Pintura extrafina. Sopleteado.
Costuras de ropa oscura.
Tareas muy severas y Montaje e inspección de mecanismos delicados.
1 500
prolongadas, con Fabricación de herramientas y matrices.
a
detalles minuciosos o Inspecciones con calibres.
3 000
de poco contraste Trabajos de molienda fina.

Tareas 5 000 a Casos especiales, como el campo operatorio en salas de

excepcionalmente 10 000 cirugía
difíciles o en una sala de cirugía.
importantes
Ejemplo de Especificación
Técnica
El ingeniero emplea mucho los múltiplos
y submúltiplos de unidades

Factor a usar Prefijo Símbolo

1012 tera T
109 giga G
106 mega M
103 kilo k
102 hecto h
101 deca da
10-1 deci d
10-2 centi c
10-3 mili m
10-6 micro µ
10-9 nano n
10-12 pico p
10-15 femto f
10-18 atto a
 Equivalencias

Con exponentes positivos: Con exponentes negativos:

101 = 10 10-1 = 0,1

102 = 100 10-2 = 0,01
103 = 1.000 10-3 = 0,001
104 = 10.000 10-4 = 0,0001
105 = 100.000 10-5 = 0,00001
106 = 1.000.000 10-6 = 0,000001

y así sucesivamente… y así sucesivamente…

Planos
Símbolos
Esquemas
Errores

Tipos errores:
 Error de apreciación
 Error de exactitud
 Error de interacción
 Errores sistemáticos (instrumento o método)
 Errores estadísticos
 Errores ilegítimos o espurios
 Errores

Error absoluto:

Tiene las mismas dimensiones que la magnitud

medida y es conveniente expresarla con las
mismas unidades de ésta.
 Errores

Error Relativo:

Error Relativo Porcentual:
