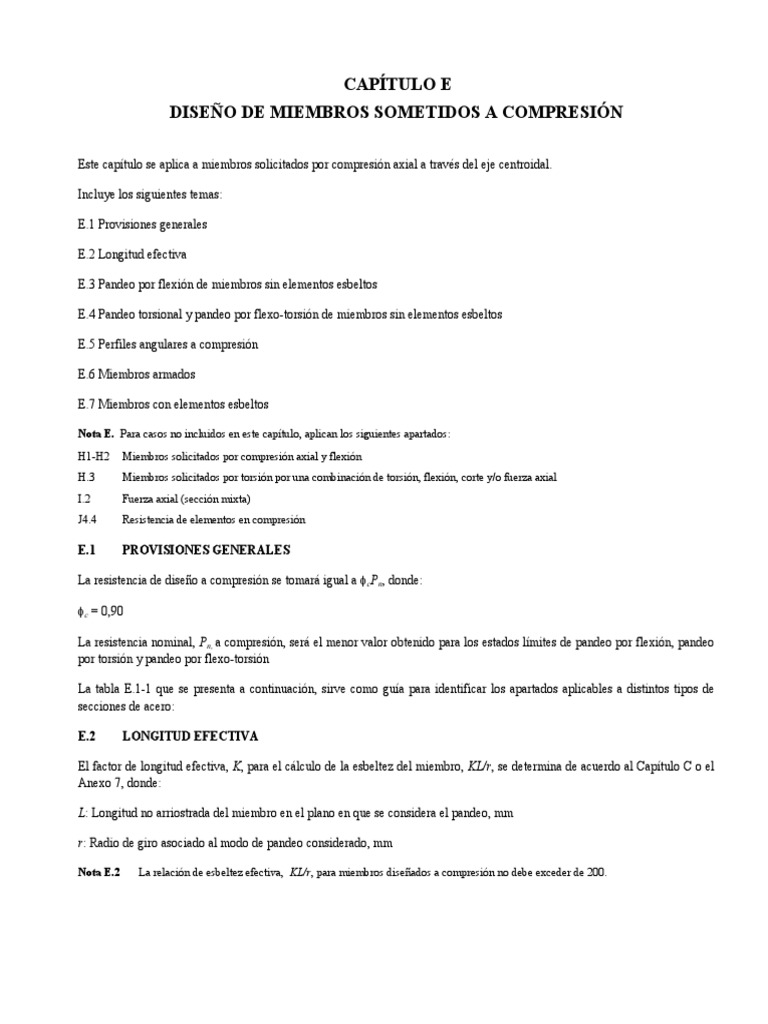

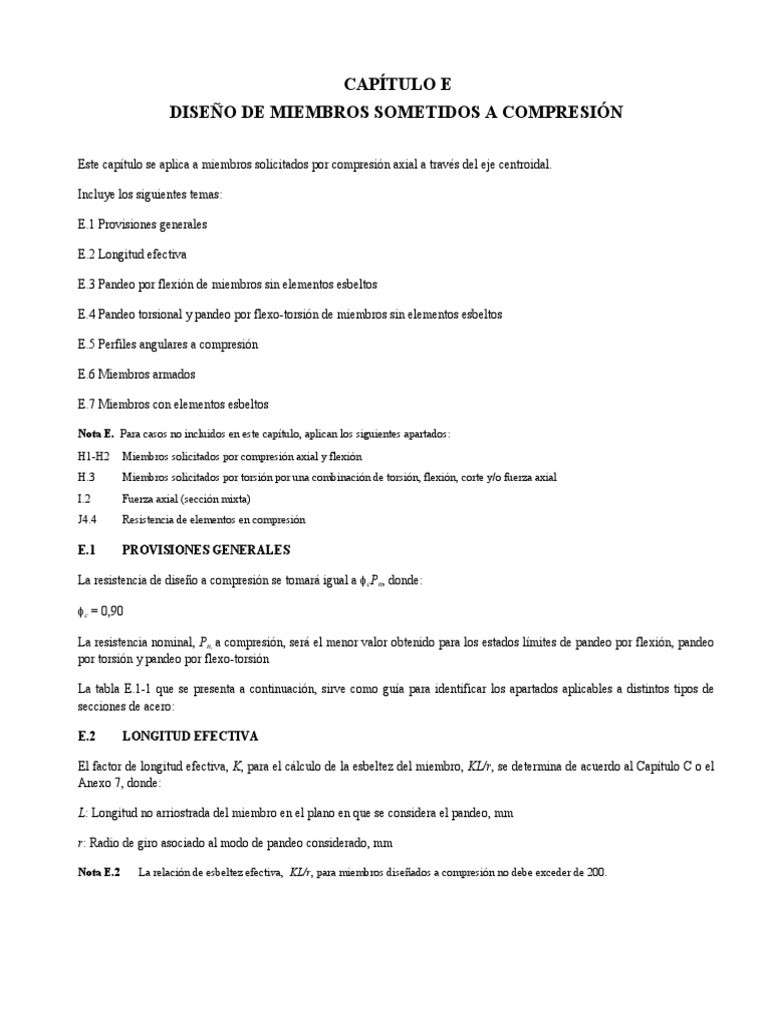

CAPÍTULO E

DISEÑO DE MIEMBROS SOMETIDOS A COMPRESIÓN

Este capítulo se aplica a miembros solicitados por compresión axial a través del eje centroidal.

Incluye los siguientes temas:

E.1 Provisiones generales

E.2 Longitud efectiva

E.3 Pandeo por flexión de miembros sin elementos esbeltos

E.4 Pandeo torsional y pandeo por flexo-torsión de miembros sin elementos esbeltos

E.5 Perfiles angulares a compresión

E.6 Miembros armados

E.7 Miembros con elementos esbeltos

Nota E. Para casos no incluidos en este capítulo, aplican los siguientes apartados:
H1-H2 Miembros solicitados por compresión axial y flexión
H.3 Miembros solicitados por torsión por una combinación de torsión, flexión, corte y/o fuerza axial
I.2 Fuerza axial (sección mixta)
J4.4 Resistencia de elementos en compresión

E.1 PROVISIONES GENERALES

La resistencia de diseño a compresión se tomará igual a φcPn, donde:

φc = 0,90

La resistencia nominal, Pn, a compresión, será el menor valor obtenido para los estados límites de pandeo por flexión, pandeo
por torsión y pandeo por flexo-torsión

La tabla E.1-1 que se presenta a continuación, sirve como guía para identificar los apartados aplicables a distintos tipos de
secciones de acero:

E.2 LONGITUD EFECTIVA

El factor de longitud efectiva, K, para el cálculo de la esbeltez del miembro, KL/r, se determina de acuerdo al Capítulo C o el
Anexo 7, donde:

L: Longitud no arriostrada del miembro en el plano en que se considera el pandeo, mm

r: Radio de giro asociado al modo de pandeo considerado, mm

Nota E.2 La relación de esbeltez efectiva, KL/r, para miembros diseñados a compresión no debe exceder de 200.
 TABLA NOTA E.1.1
Tabla de selección para la aplicación de las secciones del Capítulo E
Sin elementos esbeltos Con elementos esbeltos
Sección transversal apartados Estados apartados Estados
Capítulo E límites Capítulo E límites
LB
E.3 FB
E.7 FB
E.4 TB
TB
LB
E.3 FB
E.7 FB
E.4 FTB
FTB

LB
E.3 FB E.7
FB

LB
E.3 FB E.7
FB

LB
E.3 FB
E.7 FB
E.4 FTB
FTB
E.6 LB
FB E.6
E.3 FB
FTB E.7
E.4 FTB

E.5 E.5

E.3 FB N/A N/A

Secciones asimétricas, LB
E.4 FTB E.7
distintas de ángulos simples FTB

FB: pandeo por flexión, TB: pandeo torsional, FTB: pandeo flexotorsional, LB: pandeo local

E.3 PANDEO POR FLEXIÓN DE MIEMBROS SIN ELEMENTOS ESBELTOS

Este apartado aplica para miembros a compresión, con secciones sin elementos esbeltos, como se define en el apartado B.4
para elementos a compresión uniforme.

Nota E.3a Cuando la longitud no arriostrada torsional es mayor que la longitud no arriostrada lateral, el apartado E.4 puede controlar el
diseño de columnas de ala ancha y otras secciones similares.

La resistencia nominal a compresión, Pn, debe ser determinada con base al estado límite de pandeo por flexión

Pn = Fcr Ag (E.3-1)

La tensión crítica, Fcr, se calcula como sigue:

 KL E  F 
a) Cuando: ≤ 4,71 o  y ≤ 2,25 
r Fy  Fe 

 Fy

Fcr = 0,658  Fy
 Fe
(E.3-2)
 

KL E  F 
b) Cuando: > 4,71 o  y > 2,25 
r Fy  Fe 

Fcr = 0,877 Fe (E.3-3)

Donde:
Fe: tensión de pandeo elástico determinada según la ecuación E.3-4, según lo especificado en el Anexo 7, apartado 7.2.3 (b), o
mediante un análisis de pandeo elástico, cuando sea aplicable, kgf/cm2.

π2 E
Fe = 2
(E.3-4)
 KL 
 
 r 
Nota E.3b Las dos desigualdades para calcular los límites y aplicabilidad de los apartados E.3(a) y E.3(b), una basada en KL/r y la otra
basada en Fy/Fe, proporcionan el mismo resultado.

E.4 PANDEO TORSIONAL Y PANDEO FLEXO-TORSIONAL DE MIEMBROS SIN ELEMENTOS

ESBELTOS

Este apartado se aplica a miembros con simetría simple, miembros asimétricos y para algunos miembros con simetría doble,
como columnas en forma de cruz o armadas sin elementos esbeltos, como se define en el apartado B.4.1 para elementos a
compresión uniforme. Adicionalmente, este apartado es aplicable a todos aquellos miembros doblemente simétricos sin
elementos esbeltos, cuando la longitud no arriostrada torsional exceda la longitud no arriostrada lateral. Estas disposiciones
deben aplicarse a ángulos simples con b/t > 20.

La resistencia nominal a compresión, Pn, debe ser determinada en base a los estados límites de pandeo torsional y pandeo
flexo-torsional, de la siguiente manera:

Pn = FcrAg (E.4-1)

La tensión crítica, Fcr, se determina como se indica a continuación:

(a) Para miembros a compresión de ángulo doble y secciones T:

 Fcry + Fcrz  4 Fcry Fcrz H 

Fcr =   1 − 1 − 
(Fcry + Fcrz )2 
(E.4-2)
 2H  

Donde Fcry se toma como el Fcr de la ecuación E.3-2 o E.3-3, para pandeo por flexión alrededor del eje de simetría y, con
KL  K y L  KL  KL  de acuerdo al apartado E.6 para miembros a
= para miembros a compresión en forma de T y = 
r  r  r  r m
 y 
compresión formados por ángulos dobles, y
 GJ
Fcrz = 2
(E.4-3)
Ag ro

(b) Para todos los otros casos, Fcr debe ser determinado de acuerdo con ecuación E.3-2 o E.3-3, usando la tensión de
pandeo elástico torsional o flexo-torsional, Fe, determinado de la siguiente manera:

(i) Para miembros con simetría doble:

 π 2 EC w  1
Fe =  + GJ  (E.4-4)
 (K z L )  Ix + Iy
2

(ii) Para miembros con simetría simple donde “y” es el eje de simetría:

 Fey + Fez  4 Fey Fez H 

Fe =   1 − 1 − 
(Fey + Fez )2 
(E.4-5)
 2H  

(iii) Para miembros asimétricos, Fe es la menor de las raíces de la siguiente ecuación cúbica:
2 2
   
(Fe − Fex )(Fe − Fey )(Fe − Fez ) − Fe (Fe − Fey ) xo  − Fe 2 (Fe − Fex ) yo  = 0 (E.4-6)
2

 ro   ro 
Donde:

Ag: Área total (o área bruta) de la sección transversal del miembro, mm2

Cw: constante de alabeo, mm6

π2 E
Fex = 2
(E.4-7)
 KxL 
 
 rx 

π2 E
Fey = 2
(E.4-8)
 KyL 
 
 r 
 y 

 π2 ECw  1
Fez =  + GJ  (E.4-9)
 (K z L )
2 2
 Ag ro
G: Módulo de elasticidad al corte del acero = 790.000 kgf/cm2

xo2 + yo2
H =1− (E.4-10)
ro2

Ix, Iy: Momento de inercia alrededor de los ejes principales, mm4

J: constante torsional, mm4

Kx: factor de longitud efectiva para pandeo por flexión sobre eje x
Ky: factor de longitud efectiva para pandeo por flexión sobre eje y

Kz: factor de longitud efectiva para pandeo torsional

ro : Radio de giro polar alrededor del centro de corte, mm

Ix + I y
ro2 = xo2 + yo2 + (E4.-11)
Ag

rx: radio de giro alrededor del eje “x”, mm

ry: radio de giro alrededor del eje “y”, mm

xo, yo: coordenadas del centro de corte con respecto al centroide, mm

Nota E.4: Para secciones I con simetría doble, Cw puede tomarse como Iyho2/ 4, donde ho es la distancia entre los centroides de las alas, en
lugar de realizar un análisis más preciso. Para secciones T y de ángulos dobles, se omite el término Cw para el cálculo de Fez y se considera
xo = 0.

E.5 PERFILES ANGULARES A COMPRESIÓN

La resistencia nominal a compresión, Pn, para perfiles angulares cargados axialmente debe ser determinada de acuerdo con el
apartado E.3 o el apartado E.7, según corresponda. Para ángulos simples con b/t > 20, se debe aplicar el apartado E.4.
Miembros que cumplen los criterios indicados en el apartado E.5(a) o E.5(b) pueden ser diseñados como miembros cargados
axialmente usando la relación de esbeltez efectiva especificada, KL/r.

Los efectos de excentricidad en miembros de perfiles angulares pueden ser despreciados, cuando sean evaluados como
miembros a compresión cargados axialmente y se usa una de las relaciones de esbeltez efectiva especificadas en los apartados
E.5(a) o E.5(b), dadas las siguientes condiciones:

(1) miembros a compresión, cargados en los extremos a través de la misma ala;

(2) los miembros se conectan por soldaduras o como mínimo por dos pernos en cada extremo; y

(3) no se aplican cargas transversales intermedias.

Los miembros de perfiles angulares cuyas condiciones en los extremos, difieran de las descritas en E.5(a) o E.5(b), con una
relación entre el ancho del ala más larga y el ancho del ala más corta superior a 1,7, o con cargas transversales, deben ser
evaluados para la combinación de carga axial y flexión de acuerdo a las disposiciones del Capítulo H.

a) Para ángulos con alas iguales o desiguales conectados por su ala más larga, que se utilicen como miembros
individuales o como diagonales de celosía plana, en la cual los miembros adyacentes a la diagonal se conecten por el
mismo lado de la cartela o cordón:

L
(i) Cuando ≤ 80 :
rx

KL L
= 72 + 0,75 (E.5-1)
r rx

L
(ii) Cuando > 80 :
rx
 KL L
= 32 + 1,25 ≤ 200 (E.5-2)
r rx

Para ángulos con alas desiguales con una relación de anchos de alas inferior a 1,7 y conectados a través del ala más corta, el
valor de KL/r de las ecuaciones E.5-1 y E.5-2 debe ser incrementado sumándole 4[(bl / bs)2 – 1], pero KL/r de los miembros no
debe ser menor que 0,95 L/rz.

b) Para ángulos con alas iguales o desiguales conectados por su ala más larga, que se utilicen como miembros de almas
en celosías, en cajón o espacial, en la cual los elementos adyacentes se conecten por el mismo lado de la cartela o
cordón:
L
(i) Cuando ≤ 75 :
rx

KL L
= 60 + 0,80 (E.5-3)
r rx

L
(ii) Cuando > 75 :
rx

KL L
= 45 + ≤ 200 (E.5-4)
r rx

Para ángulos con alas desiguales cuya relación de anchos de alas sea inferior a 1,7 y estén conectados a través del ala más
corta, el valor de KL/r de las ecuaciones E.5-3 y E.5-4 se debe incrementar sumándole 6[(bl / bs)2 – 1], pero KL/r de los
miembros no deben ser menor que 0,82 L/rz.

Donde:

L: longitud del miembro medida entre los puntos de trabajo sobre el eje del cordón de la celosía, cm

bl: ala larga del ángulo, cm

bs: ala corta del ángulo, cm

rx: radio de giro al rededor del eje geométrico paralelo al ala conectada, cm

rz: radio de giro alrededor del eje principal menor, cm

E.6 - MIEMBROS ARMADOS

E.6.1 Resistencia a compresión

Este apartado aplica a miembros armados formados por dos perfiles que pueden:

(a) estar conectados entre sí con pernos o soldaduras, o

(b) con por lo menos un lado abierto interconectado por planchas de cubierta perforadas o rejillas con presillas. Las
conexiones de extremo deben ser soldadas o conectadas por medio de pernos pretensionados con superficies de contacto
Clase A o Clase B.
Nota E.6.1: se puede diseñar una conexión empernada en los extremos de un miembro armado sometido a compresión, para el total de la
carga a compresión con pernos sometidos a aplastamiento y el diseño de pernos basado en la resistencia al corte, sin embargo, los pernos
deben ser pretensionados. En miembros armados a compresión, tales como montantes de doble ángulo en celosías, un pequeño
deslizamiento relativo entre los elementos, especialmente en las conexiones de los extremos, puede incrementar la longitud efectiva de la
sección transversal combinada a la que originalmente presentan los elementos individuales y con ello reducir significativamente la
resistencia a compresión del montante de la celosía. De acuerdo con esto, la conexión entre los elementos en los extremos de los miembros
armados debe ser diseñada para resistir el deslizamiento.

La resistencia nominal a compresión de miembros armados formados por dos perfiles, conectadas entre sí mediante pernos o
soldaduras, debe ser determinada de acuerdo con los apartados E.3, E.4 o E.7, sujeta a la siguiente modificación. En lugar de
un análisis más preciso, cuando la modalidad de pandeo genera deformaciones relativas que producen fuerzas cortantes en los
conectores entre las secciones individuales, KL/r se reemplazará por (KL/r)m , determinada como sigue:

a) Para conectores intermedios empernados con pernos en condición de apriete ajustado:

2 2
 KL   KL   a 
  =   + (E.6-1)
 r m  r  o  ri 

b) Para conectores intermedios soldados o conectados con pernos pretensionados:

i) Cuando 40
 KL   KL 
  =  (E.6-2a)
 r  m  r o

ii) Cuando 40

2 2
 KL   KL   K i a 
  =   + (E.6-2b)
 r m  r  o  ri 

Donde

: Relación de esbeltez modificada de un miembro armado.

: Relación de esbeltez del miembro armado, tratado como una unidad en la dirección de pandeo considerada.

Ki = 0,50 para ángulos espalda-espalda

= 0,75 para canales espalda-espalda

= 0,86 para otros casos

a: distancia entre conectores, cm

ri: radio de giro mínimo del componente individual, cm

E.6.2. Requerimientos dimensionales

Los componentes individuales de miembros a compresión constituidos por dos o más secciones deben conectarse entre sí a
intervalos, “a”, de manera que la relación de esbeltez efectiva Ka/ri de cada una de las secciones componentes, tomada entre
elementos de fijación, no exceda ¾ partes de la relación de esbeltez que controla el miembro armado. Se debe utilizar el
menor radio de giro, ri, para calcular la relación de esbeltez de cada una de las secciones que componen el miembro.

En los extremos de miembros armados solicitados a compresión que se apoyen sobre planchas base o superficies de acabado,
todos los componentes en contacto uno con otro, deben conectarse entre sí por soldaduras que tengan una longitud no menor
que el ancho máximo del miembro, o por pernos espaciados longitudinalmente no más de cuatro diámetros entre ellos por una
distancia igual a 1½ veces el ancho máximo del miembro.

A lo largo del tramo comprendido entre las conexiones de extremo requeridas anteriormente para un miembro armado
solicitado a compresión, el espaciamiento longitudinal entre las soldaduras intermitentes o los pernos, debe ser apropiado para
proveer la transferencia de la resistencia requerida. Los límites para el espaciamiento longitudinal de conectores entre
elementos en contacto continuo, ya sean una plancha y un perfil o dos planchas, se definen en el apartado J.3.5. Cuando un
componente del miembro armado sometido a compresión consista en una plancha externa y se usen como conectores
soldaduras intermitentes a lo largo de los bordes o pernos sobre todas las líneas de gramil en cada sección, el máximo

espaciamiento no debe ser mayor de 0,75 E veces el espesor de la plancha externa más delgada ni 305 mm. Cuando los
Fy
conectores están dispuestos en forma alternada, el espaciamiento máximo sobre cada línea de gramil no debe exceder de
E veces el espesor de la plancha externa más delgada, ni 460 mm.
1,12
Fy

Los lados abiertos de miembros armados solicitados a compresión, formados por planchas o perfiles, deben estar provistos de
planchas de cubierta continuas perforadas con una sucesión de agujeros de acceso. Se presume que el ancho no soportado de
tales planchas con agujeros de acceso, según se define en el apartado B.4.1, contribuye a la resistencia de diseño del miembro,
siempre y cuando se cumplan los siguientes requisitos:

(1) La relación ancho/espesor debe satisfacer las limitaciones del apartado B.4.1.

Nota E.6.2a: Es conservador usar la relación ancho/espesor límite del Caso 7 de la tabla B.4.1a con el ancho, b, tomado como la distancia
transversal entre las líneas de conectores más cercanas. El área neta de la plancha se toma donde se encuentra el agujero más ancho. En
lugar de este enfoque, el límite en la relación ancho/espesor puede ser obtenido mediante análisis.

(2) La relación entre la longitud (en la dirección de la tensión) y el ancho del agujero no debe exceder de 2,0.

(3) La distancia libre entre agujeros en la dirección de la tensión no debe ser menor que la distancia transversal entre las
líneas más próximas de conectores o soldaduras de conexión.

(4) La periferia de los agujeros en todos los puntos debe tener un radio mínimo de 38 mm.

Como alternativa para las planchas de cubierta perforadas se pueden utilizar rejillas con presillas en cada extremo y en puntos
intermedios donde la rejilla se interrumpa. Las presillas estarán tan cerca de los extremos como sea posible. En miembros que
proporcionen la resistencia de diseño, las presillas en los extremos tendrán una longitud no menor que la distancia entre las
líneas de conectores o soldaduras que conectan las presillas a los componentes del miembro. Las presillas intermedias tendrán
una longitud no menor que la mitad de esta distancia. El espesor de las presillas no debe ser menor que 1/5 de la distancia
entre las líneas de soldadura o conectores que las conectan a los componentes de los miembros. En fabricaciones soldadas, la
longitud total de soldadura sobre cada línea de conexión de una presilla no debe ser menor que 1/3 de la longitud de la plancha
de la presilla. En fabricaciones empernadas, el espaciamiento entre pernos en las presillas, medido en la dirección de la
tensión, no debe ser mayor que 6 diámetros, con un mínimo de 3 pernos de conexión entre la presilla y cada componente.

Las rejillas, incluyendo pletinas (barras planas), ángulos, canales u otros perfiles empleados como rejillas, deben estar
espaciados de tal manera que la relación L/r del ala incluida entre los puntos de conexión no exceda las 3/4 partes de la
esbeltez que rige el diseño del miembro como un todo. Las rejillas se diseñarán para que suministre una resistencia a corte en
la dirección normal al eje del miembro, igual al 2% de la resistencia de diseño a compresión del miembro. La relación L/ r de
las barras de la rejilla no excederá 140 en sistemas individuales, ni 200 en rejillas dobles. Las barras de rejillas dobles deben
estar conectadas en sus intersecciones. Para las barras de rejillas a compresión, L puede tomarse como la longitud no
soportada de la barra de rejilla entre los conectores o soldaduras que unen a los componentes del miembro armado en el caso
de rejillas individuales, y como el 70% de dicha longitud en el caso de rejillas dobles.

Nota E.6.2b: La inclinación de las barras de la rejilla con respecto al eje del miembro será, preferiblemente, no inferior a 60° para rejillas
individuales y a 45° para rejillas dobles. Cuando la distancia entre las líneas de soldadura o conectores en las alas sea superior a 380 mm,
será preferible utilizar rejillas dobles o perfiles angulares.

Para requerimientos de espaciamiento adicional, ver apartado J.3.5.

E.7 - MIEMBROS CON ELEMENTOS ESBELTOS

Este apartado aplica para miembros a compresión con elementos esbeltos como se define en B.4.1 para elementos
en compresión uniforme.

La resistencia nominal a compresión, Pn, será el menor valor determinado en base a los estados límites de pandeo por
flexión, pandeo torsional y pandeo flexo-torsional.

Pn = Fcr Ag (E.7-1)

QFy
a) Cuando: KL ≤ 4,71 E (o ≤ 2,25 )
r QFy Fe
 QFy 
Fcr = Q 0,658  Fy (E.7-2)
 Fe 

QFy
b) Cuando: KL > 4,71 E (o > 2,25 )
r QFy Fe
0,877 (E.7-3)

Donde:

Fe: tensión de pandeo elástico, determinada según las ecuaciones E.3-4 y E.4-4 para miembros con simetría doble,
ecuaciones E.3-4 y E.4-5 para miembros con simetría simple, y ecuación E.4-6 para miembros asimétricos,
excepto para ángulos simples con b/t ≤ 20, donde Fe se calcula usando la ecuación E.3-4, kgf/cm2
Q: factor de reducción neto que toma en cuenta todos los elementos esbeltos en compresión, Q debe ser tomado como 1,0 para
miembros sin elementos esbeltos, como se define en apartado B.4.1, para elementos en compresión uniforme. Para miembros
con secciones de elementos esbeltos debe ser tomado como QsQa, como se define en apartado B.4.1, para elementos en
compresión uniforme.

Nota E.7: Para secciones formadas solamente por elementos esbeltos no rigidizados, Q = Qs (Qa = 1,0). Para secciones formadas solamente
por elementos esbeltos rigidizados, Q = Qa (Qs = 1,0). Para secciones formadas tanto por ambos elementos esbeltos no rigidizados y
rigidizados, Q = QsQa. Para secciones transversales formadas de múltiples elementos esbeltos no rigidizados, es conservador usar el menor
valor de Qs, del elemento más esbelto para determinar la resistencia del miembro a compresión pura.

E.7.1. Elementos esbeltos no rigidizados, Qs

El factor de reducción Qs para elementos esbeltos no rigidizados se define a continuación:

(a) Para alas, ángulos, y planchas que sobresalen de columnas laminadas u otro miembro a compresión:

(i) Cuando: b ≤ 0,56 E

t Fy
Qs = 1,0 (E.7-4)

E b E
(ii) Cuando: 0,56 < < 1,03
Fy t Fy

 b  Fy
Qs = 1,415 − 0,74  (E.7-5)
t E

(iii) Cuando: b ≥ 1,03 E

t Fy

0,69E (E.7-6)
Qs = 2
b
Fy  
t

(b) Para alas, ángulos y planchas que sobresalen de columnas u otros miembros comprimidos de sección armada forma de I:

(i) Cuando: b ≤ 0,64 Ekc

t Fy

Qs = 1,0 (E.7-7)

(ii) Cuando: 0,64 Ekc < b ≤ 1,17 Ekc

Fy t Fy

 b  Fy
Qs = 1,415 − 0,65  (E.7-8)
 t  Ekc

(iii) Cuando: b > 1,17 Ekc

t Fy

0,90Ekc (E.7-9)
Qs = 2
b
Fy  
t

Donde:

b: ancho del elemento no rigidizado, como se define en el apartado B.4.1, cm.

4 , cuyos valores deben estar en el intervalo 0,35 ≤ kc ≤ 0,76

kc =
h
tw

t: espesor del elemento, cm.

(c) Para ángulos simples:

(i) Cuando: b ≤ 0,45 E

t Fy
Qs = 1,0 (E.7-10)

(ii) Cuando: 0,45 E < b ≤ 0,91 E

Fy t Fy

 b  Fy
Qs = 1,34 − 0,76  (E.7-11)
t E

(i) Cuando: b > 0,91 E

t Fy

0,53E (E.7-12)
Qs = 2
b
Fy  
t

Donde:

b: ancho total del ala mayor del ángulo, cm.

(d) Para alma de secciones T:

(i) Cuando: d ≤ 0,75 E

t Fy

Qs = 1,0 (E.7-13)

E d E
(ii) Cuando: 0,75 ≤ < 1,03
Fy t Fy

d F
Qs = 1,908 − 1,22  y (E.7-14)
t E

(ii) Cuando: d > 1,03 E

t Fy
0,69E (E.7-15)
Qs = 2
d 
Fy  
t

Donde:

d: altura nominal total de la sección T, cm.

E.7.2 Elementos esbeltos rigidizados

El factor de reducción, Qa, para elementos esbeltos rigidizados se define a continuación:

Ae
Qa = (E.7-16)
Ag

Donde
Ag: área neta o total de la sección transversal del miembro, cm2.
Ae: sumatoria de las áreas efectivas de los elementos de la sección transversal, calculadas con base en los anchos efectivos
reducidos, be , cm2.

El ancho efectivo reducido, be, se determina de la siguiente manera:

(a) Para elementos esbeltos a compresión uniforme, con b ≥ 1,49 E , excepto para alas de perfiles tubulares cuadrados y
t f
rectangulares de espesor uniforme:

 
E  0,34 E 
be = 1,92t 1 − ≤b (E.7-17)
f  b f 
  t  
Donde

f se toma como Fcr , con Fcr calculada con Q = 1,0

(b) Para alas de elementos esbeltos de perfiles tubulares cuadrados y rectangulares en compresión uniforme con relación

ancho espesor b ≥ 1,40 E

t f

 
E  0,38 E 
be = 1,92t 1 − ≤b (E.7-18)
f  b f 
  t  

Donde: f =
Pn
Ae

Nota E.7.2: En vez de calcular f = Pn/Ae , que requiere iteración, f puede ser tomada igual a Fy. Esto resulta en una estimación ligeramente
más conservadora en la resistencia de la columna.

E D E
(c) Para perfiles tubulares circulares cargados axialmente, cuando 0,11 < < 0,45
Fy t Fy
0,038E 2
Q = Qa = + (E.7-19)
D 3
Fy  
t 

Donde:

D: diámetro exterior, cm

t: espesor de pared, cm
