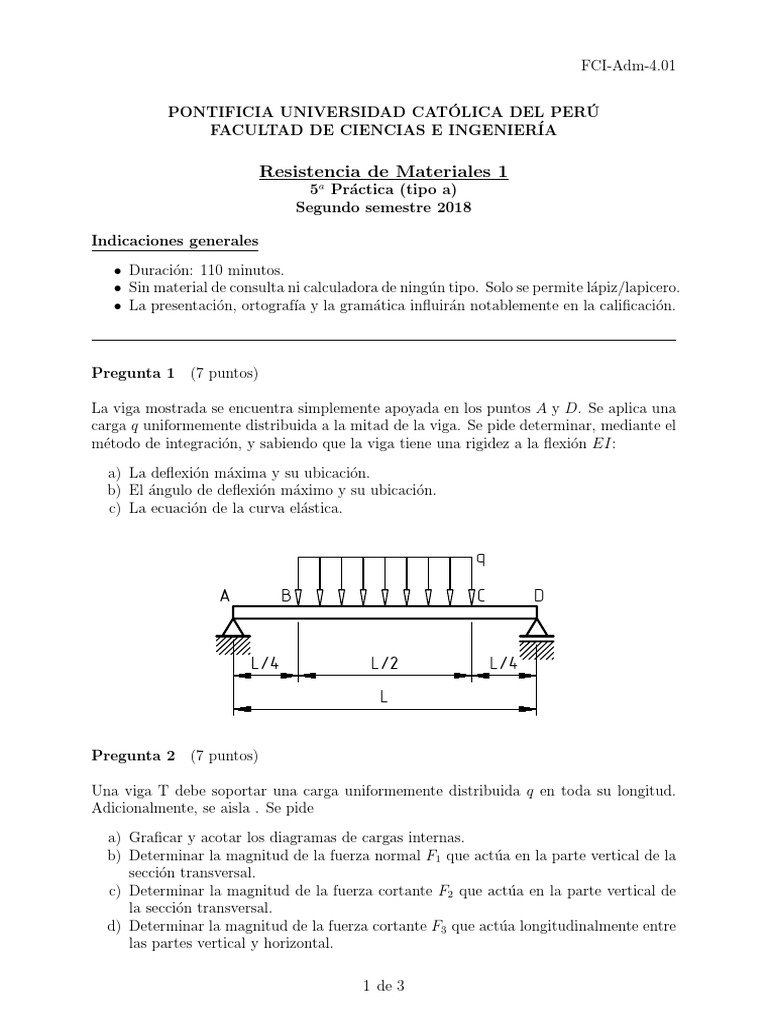

FCI-Adm-4.

01

PONTIFICIA UNIVERSIDAD CATÓLICA DEL PERÚ

FACULTAD DE CIENCIAS E INGENIERÍA

Resistencia de Materiales 1
5a Práctica (tipo a)
Segundo semestre 2018

Indicaciones generales

• Duración: 110 minutos.

• Sin material de consulta ni calculadora de ningún tipo. Solo se permite lápiz/lapicero.
• La presentación, ortografı́a y la gramática influirán notablemente en la calificación.

Pregunta 1 (7 puntos)

La viga mostrada se encuentra simplemente apoyada en los puntos A y D. Se aplica una

carga q uniformemente distribuida a la mitad de la viga. Se pide determinar, mediante el
método de integración, y sabiendo que la viga tiene una rigidez a la flexión EI:

a) La deflexión máxima y su ubicación.

b) El ángulo de deflexión máximo y su ubicación.
c) La ecuación de la curva elástica.

A B C D

L/4 L/2 L/4

L

Pregunta 2 (7 puntos)

Una viga T debe soportar una carga uniformemente distribuida q en toda su longitud.
Adicionalmente, se aisla . Se pide

a) Graficar y acotar los diagramas de cargas internas.

b) Determinar la magnitud de la fuerza normal F1 que actúa en la parte vertical de la
sección transversal.
c) Determinar la magnitud de la fuerza cortante F2 que actúa en la parte vertical de
la sección transversal.
d) Determinar la magnitud de la fuerza cortante F3 que actúa longitudinalmente entre
las partes vertical y horizontal.

1 de 3
 FCI-Adm-4.01

q
4b
F3
A F2

b
F1 B

2b
b
L/2 a
L

Pregunta 3 (6 puntos)

La viga en voladizo ABC se desea conectar con la viga simplemente apoyada DF G

mediante una barra de longitud L. Las vigas son colocadas, de tal manera que queda
una luz Delta entre la viga en voladizo y la barra, tal como se muestra. Determine la
deflexión del extremo C luego de haber realizado el montaje. Considerar que ambas tienen
una rigidez a la flexión EI, y además la barra tiene una rigidez axial EA, de tal manera
que A = I/L2 .

L/3

A B C
Δ

2L/3
L

D G
F

L/2 L/2

San Miguel, 2 de Noviembre de 2018 Profesores del curso:

Jorge Alencastre Miranda
Pedro Flores Alvarez
Daniel Lavayen Farfán

2 de 3
 FCI-Adm-4.01

Tablas de deflexión de vigas

A continuación se muestra un extracto de tablas de deflexión de vigas, obtenidas de:
Hibbeler R.C. “Mechanics of Materials”. 8va Edición. McGraw Hill.
