ANÁLISIS ESTRUCTURAL ING. F.

GODIÑO POMA

CAPITULO II
II. ESFUERZOS Y DEFORMACIONES EN ESTRUCTURAS

2.1 FLEXION

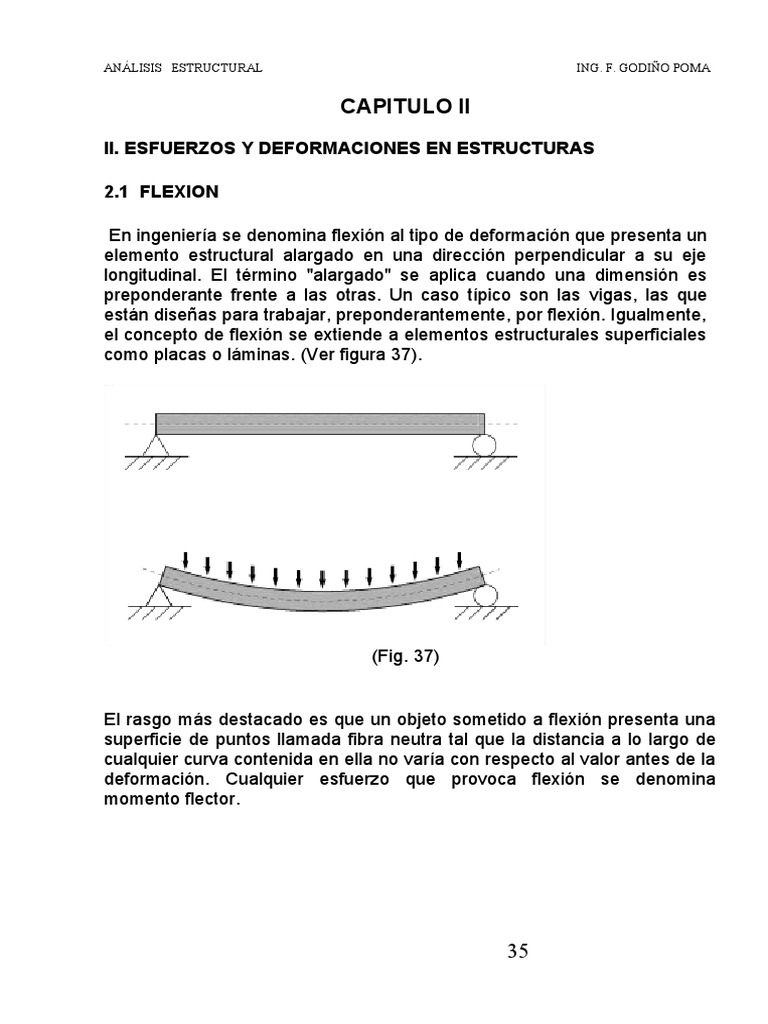

En ingeniería se denomina flexión al tipo de deformación que presenta un

elemento estructural alargado en una dirección perpendicular a su eje
longitudinal. El término "alargado" se aplica cuando una dimensión es
preponderante frente a las otras. Un caso típico son las vigas, las que
están diseñas para trabajar, preponderantemente, por flexión. Igualmente,
el concepto de flexión se extiende a elementos estructurales superficiales
como placas o láminas. (Ver figura 37).

(Fig. 37)

El rasgo más destacado es que un objeto sometido a flexión presenta una

superficie de puntos llamada fibra neutra tal que la distancia a lo largo de
cualquier curva contenida en ella no varía con respecto al valor antes de la
deformación. Cualquier esfuerzo que provoca flexión se denomina
momento flector.

35
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
Flexión en vigas

Las vigas o arcos son elementos estructurales pensados para que trabajar
predominantemente en flexión. Geométricamente son prismas mecánicos
cuya rigidez depende, entre otras cosas, del momento de inercia de la
sección transversal de las vigas.

Para una viga de eje recto, y tomando las coordenadas habituales para
prismas mecánicos (x, y, z) siendo x la distancia sobre el eje de la viga e
(y, z) las coordenadas sobre la sección transversal coincidentes con las
direcciones principales de inercia las tensiones normales de una viga
sometida a flexión simple no-esviada según el eje Z vienen dadas por
(Ver figura 38).

(Fig. 38)

36
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA

Por otro lado el campo de desplazamientos, en la hipótesis de Bernoulli,

viene dado por la ecuación de la curva elástica:

Donde:
representa la flecha, o desplazamiento vertical, respecto de la
posición sin cargas.
la ordenada sobre la viga.
el momento flector sobre la ordenada .
el segundo momento de inercia de la sección transversal.
el módulo de elasticidad del material.

Flexión en placas y láminas

Una placa es un elemento estructural que puede presentar flexión en dos

direcciones perpendiculares. Existen dos hipótesis cinemáticas comunes
para representar la flexión de placas y láminas:

 La hipótesis de Love-Kirchhoff
 La hipótesis de Reisner-Mildin. (Ver figura 39)

(Fig. 39)

37
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
Siendo la primera el análogo para placas de la hipótesis de Bernouilli y el
segundo el análogo de la hipótesis de Timoshenko.

Ensayos De Flexión

Comportamiento de los materiales sometidos a la flexión.

Si las fuerzas actúan sobre una pieza de material de tal manera que
tiendan a inducir esfuerzos compresivos sobre una parte de una sección
transversal de la pieza y los esfuerzos tensivos sobre la parte restante, se
dice que la pieza está en flexión. La ilustración común de la acción
flexionante es una viga afectada por cargas transversales; la flexión puede
también causarse por momentos o pares tales como, por ejemplo, los que
pueden resultar de cargas excéntricas paralelas al eje longitudinal de una
pieza.

Las estructuras y máquinas en servicio, la flexión puede ir acompañada del

esfuerzo directo, el corte transversal, o el corte por torsión. Por
conveniencia, sin embargo, los esfuerzos flexionantes pueden
considerarse separadamente y en los ensayos para determinar el
comportamiento de los materiales en flexión; la a tensión usualmente se
limita a las vigas. Se asume que las cargas se aplican de modo que actúen
en un plano de simetría, de modo que no ocurra torsión alguna y que las
deflexiones sean paralelas al plano de las cargas. Se asume también que
ningunas fuerzas longitudinales son inducidas por las cargas o los apoyos.

Fallas por flexión.

La falla puede ocurrir en la viga debido a una de varias causas, de las

cuales se ofrece una lista a continuación. Aunque estos modos de falla se
exponen primariamente con referencia a las vigas de material dúctil, en
sus aspectos generales son aplicables a cualquier material.

o La viga puede fallar por cedencia de las fibras extremas. Cuando el

punto de cedencia es alcanzado en las fibras extremas, la deflexión de
la viga aumenta más rápidamente con respecto a un incremento de
carga; y si la viga tiene una sección gruesa y fuerte o está firmemente
empotrada de tal modo que no pueda torcerce o flambearse, la falla se
verifica con un pandeo gradual que finalmente se torna tan grande que
la utilidad de la viga como miembro sustentante queda destruida.

38
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
o En una viga de largo luz, las fibras en compresión actúan de manera
similar a aquellas en compresión de una columna, y la falla puede
tener lugar por pandeo. El pandeo, el cual generalmente ocurre en
dirección lateral, puede deberse ya sea a la causa primaria o
secundaria de la falla. En una viga en la cual el esfuerzo flexionante
excesivo sea la causa primaria de la falla y en la cual la viga no esté
firmemente sostenida contra el pandeo lateral, el sobreesfuerzo puede
ser rápidamente seguido por el colapso de la viga debido al pandeo
lateral, ya que la estabilidad lateral de la viga es considerablemente
disminuida si sus fibras extremas son esforzadas hasta el punto de
cedencia. El pandeo lateral puede ser una causa primaria de la falla
de la viga, caso en el cual el esfuerzo en las fibras no alcanza la
resistencia hasta el punto de cedencia del material antes de que el
pandeo ocurra. El pandeo frecuentemente limita la resistencia de las
vigas angostas.

o La falla de los miembros de alma delgada, como una vigueta, puede

ocurrir debido a los esfuerzos excesivos en el alma o por el pandeo del
alma bajo los esfuerzos compresivos diagonales que siempre
acompañan a los esfuerzos cortantes. Si el esfuerzo cortante en el
alma alcanza un valor tan alto como en de la resistencia hasta el punto
de cedencia del material en corte, la falla de la viga puede esperarse y
la manera de la falla probablemente derivará de alguna acción de
pandeo o torsión secundaria. El esfuerzo compresivo ordinario que
siempre acompaña al cortante puede alcanzar un valor tan alto que el
pandeo del alma de la viga constituya una causa primaria de la falla. El
peligro de la falla en el alma como una causa primaria de la falla de la
viga existente, en general, solamente para las vigas cortas con alma
delgada.

o En aquellas partes de vigas adyacentes a los datos de apoyo que

transmiten las cargas concéntricas o las reacciones las vigas, pueden
establecer esfuerzos compresivos altos, y en las vigas I o canales el
esfuerzo local en aquella parte del alma más cercana a un lado de
apoyo puede tornarse excesivo. Si este esfuerzo local excede la
resistencia contra el punto de cedencia del material en la unión del
alma y el ala, la viga puede fallar primariamente debido a la cedencia
de la parte sobrefatigada.

o La falla de las vigas de material quebradizo como el hierro fundido y el

concreto simple siempre ocurre por ruptura súbita. Sin embargo
cuando simple siempre ocurre por ruptura súbita. Sin embargo cuando

39
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
se acerca al momento de la falla, el eje neutro se desplaza hacia el
canto en la compresión y tiende así a reforzar la viga, la falla
finalmente ocurre en las fibras tensadas porque la resistencia a la
tensión de estos materiales es únicamente una fracción de la
resistencia y a la compresión es de aproximadamente 25% para el
hierro fundido y 10% para el concreto. Aunque algunos autores
asignan hasta un 5 % de resistencia al concreto.

Objetivos y aplicabilidad de los ensayos de flexión

La mayoría de las estructuras y máquinas poseen miembros cuya función

primaria es resistir las cargas que causan la flexión. Son ejemplos las
vigas, los ganchos, las placas, los losas y las columnas bajo cargas
excéntricas. El diseño de tales miembros estructurales puede basarse en
las propiedades de tensión, compresión y esfuerzo cortante
apropiadamente usadas en varias fórmulas de flexión dan resultados que
solamente se aproximan a las condiciones reales. Aunque frecuentemente
pueden realizarse análisis especiales de los esfuerzos que surgen de
condiciones inusitadas de carga y de distorsiones y discontinuidades
locales, no siempre es factible la realización de tales análisis, los cuales
pueden ser muy complicados. El ensayo de flexión puede servir entonces
como un medio directo para evaluar el comportamiento bajo cargas
flexionantes, particularmente para determinar los límites de la estabilidad
estructural de las vigas de varios tamaños y formas.

Los ensayos flexionantes de vigas usualmente se hacen para determinar la

resistencia y la tiesura a la flexión; ocasionalmente se hacen para obtener
una imagen más o menos completa de la distribución del esfuerzo en un
miembro de flexión. Los ensayos de vigas también ofrecen un medio para
determinar la resistencia y la tenacidad de los materiales en flexión.

Bajo la designación general de resistencia se puede incluir el límite

proporcional, la resistencia al sedimento, y el módulo de ruptura. Estas
propiedades pueden ir determinándose con la mira de establecer con
factores de reducción apropiados, esfuerzos flexionantes admisibles para
usarse en el diseño. El módulo de ruptura puede también utilizar
simplemente como un criterio de calidad en los ensayos de control.

La tiesura de un material puede determinarse de un ensayo de flexión en

el cual la carga y la deflexión se observan. El módulo de elasticidad para el

40
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
material en flexión se calcula mediante el uso de una fórmula de deflexión
elástica.

Probetas para ensayos de flexión

Para determinar el módulo de ruptura para un material dado, la viga bajo

ensayo debe proporcionarse de tal manera que no falle por corte o
deflexión lateral antes de alcanzar su última resistencia a la flexión. Para
producir una falla por flexión, la probeta no debe ser demasiada corta con
respecto al peralte de la viga, e inversamente, si se desea la falla por
esfuerzo cortante, el luz no debe ser demasiado largo.

Aunque se usen vigas de una variedad de formas para labores de ensayo

especiales e investigativas. Se utilizan probetas normales para el ensayo
rutinario y de control de un número de materiales comunes tales como el
hierro fundido, el concreto, el ladrillo y las maderas.

Realización de los ensayos de flexión de las vigas

La realización de ensayos rutinarios de flexión es usualmente simple.

Ordinariamente sólo el módulo de ruptura se requiere; éste se determina
de la carga al ocurrir la ruptura y de las dimensiones de la pieza (luz y
sección transversal crítica).

Los bloques de apoyo y carga se indican con un grado de exactitud

razonable, digamos 0.2 % del largo del luz. El montaje de apoyos y
probeta debe colocarse centralmente en la máquina de ensayo y debe
revisarse para cerciorarse de que estén debidamente alineados y puedan
funcionar según se desee. Los deflectómetros y los deformímetros deben
ubicarse cuidadosamente y revisarse para cerciorar de que operen
satisfactoriamente y se les ajusta para funcionar sobre el rango requerido.

Efectos de las variables importantes en los ensayos de flexión

41
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
En los ensayos de flexión de materiales quebradizos, algunos de los
factores más importantes que afectan los resultados son tipo y la velocidad
de carga, el largo del luz; y las dimensiones secciónales transversales de
la viga.

El efecto del tipo de carga lo ilustran los resultados de números ensayos

de concreto, los cuales para tres tipos comunes de cargado son los
siguientes:

o En una luz simple, el máximo valor del módulo de ruptura se obtiene

de carga central. Los valores computados sobre la base del momento
al centro de la luz tienden a ser un poco mayores (aproximadamente
7%) que los valores computados sobre la base del momento en la
sección de ruptura.
o La carga en voladizo tiende a arrojar valores ligeramente más altos
que la carga central sobre una luz simple, aunque prometidamente la
diferencia no es grande.

o La carga en los tercios sobre un luz simple arroja resultados

invariablemente un poco menores que la carga central (en términos
generales entre 10 y 25%); parece razonable suponer que como la
resistencia del material varía un tanto a todo el largo de la viga, en la
carga en tercios, la sección más débil (de aquellas sometidas a
momento constante) se busca. Estas relaciones probablemente
subsistirían cuando menos en principio, para otros materiales
quebradizos. En general, el método de carga en los tercios parece
arrojar los resultados más concordantes.

La rigidez en flexión

En los ensayos de doblado de algunos materiales, tales como el alambre y

los plásticos la ASTM especifica que tanto el momento flexionante como el
ángulo de flexión serán observados. Como el ángulo observado posee
componentes tanto elásticos como plásticos, un verdadero módulo elástico
no puede calcularse de los datos de ensayo. Sin embargo, un valor
aparente se obtiene, y se define para propósitos del ensayo, como la
rigidez del material en flexión.

2.2 CORTANTE

42
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
La fuerza cortante viene a ser el resultado de la acción de fuerzas
verticales que actúan en una sección determinada de una viga y tiende a
cortar la viga, tal como muestra la figura 40.

(Fig.40)

La fuerza cortante resultante genera esfuerzos horizontales y verticales.

Los esfuerzos horizontales generados se pueden demostrar si se toma una
viga profunda de madera y se le corta en una serie de tablones
horizontales como muestra la figura 41. Los tablones individuales se
deslizan entre ellos, y su resistencia es mucho menor que la de la viga de
la cual fueron cortados. Si ahora prensamos los tablones con mordazas
grandes de manera que la acción de deslizamiento sea impedida, se
restaurará la resistencia original de la viga.
Los esfuerzos cortantes verticales y horizontales son iguales ya que los
momentos generados por estos son iguales, impidiendo que la viga rote.

43
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
(Fig. 41) En este ejemplo se muestra el deslizamiento que tiende a
ocurrir entre superficies de tablones adyacentes al ser flexionados.
La fuerza cortante genera esfuerzos horizontales y verticales

La combinación de estos esfuerzos cortantes genera esfuerzos de

compresión y esfuerzos de tracción diagonal, los cuales se ilustran en la
figura 42.

a) Elementos de Esfuerzo.

b) Trayectorias de Esfuerzos.

c) Fisuras Inclinadas.
Figura 42. Efectos de la tensión diagonal en vigas de concreto a), b) y c).

44
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
En la actualidad, aunque son muchos los problemas de ingeniería que han
enfocado su atención en la transferencia de cortante en vigas de concreto
armado, son pocos aún los trabajos donde se ha estudiado la aplicación de
láminas de FRP (Laminas de Fibra de Carbono), en el refuerzo o
reparación a cortante, de vigas de concreto armado.

Existen varios tipos de secciones transversales en vigas de concreto

armado, pero, en general, el tipo de falla en vigas sin armadura a cortante
es muy semejante entre ellas. A continuación, en la figura 43 se dan
ejemplos de ello.

45
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA

Figura 43. Tipos de fallas por cortante a), b), c).

2.1.1.- Distribución de las fuerzas en una viga fisurada

En la teoría tradicional se aceptaba en forma general que la zona a
compresión no fisurada (Vc) soportaba todo el cortante resistido por el
concreto (Vh), pero investigaciones posteriores (ver Fig. 41) indican que
parte del cortante se soporta por la acción de dovela del acero
longitudinal Vd (alrededor de 10 a 20% del cortante total) y parte la
transmiten fuerzas ( aspereza superficial o “transferencia de cortante en
la superficie de interacción” Va) a lo largo de la fisura por tensión
diagonal. De hecho parece que Va es alrededor de un 45 a 60% del corte
total y que el cortante en la zona de compresión apenas es del 20 a 35%
del total.
Dichas referencias (Cornell Sructural Testing laboratory) suponen que
conforme las fisuras a tensión diagonal se abren bajo carga creciente, Va
decae y cuando la zona a compresión no puede absorber el cortante que
crece rápidamente, además de la compresión, ocurre la falla a cortante por
aplastamiento del concreto en la zona a compresión. También se presenta
la contribución de resistencia a cortante a lo largo del acero a tensión
como se indica en Vd. En la figura 44 se observa como se presenta cada
una de las contribuciones al esfuerzo cortante nominal por parte del
concreto (Vh = Vc + Va + Vd). (Willems, Easley, Rolfe, 1981)

46
ANÁLISIS ESTRUCTURAL ING. F. GODIÑO POMA
Figura 44. Resistencia al esfuerzo cortante.

47
