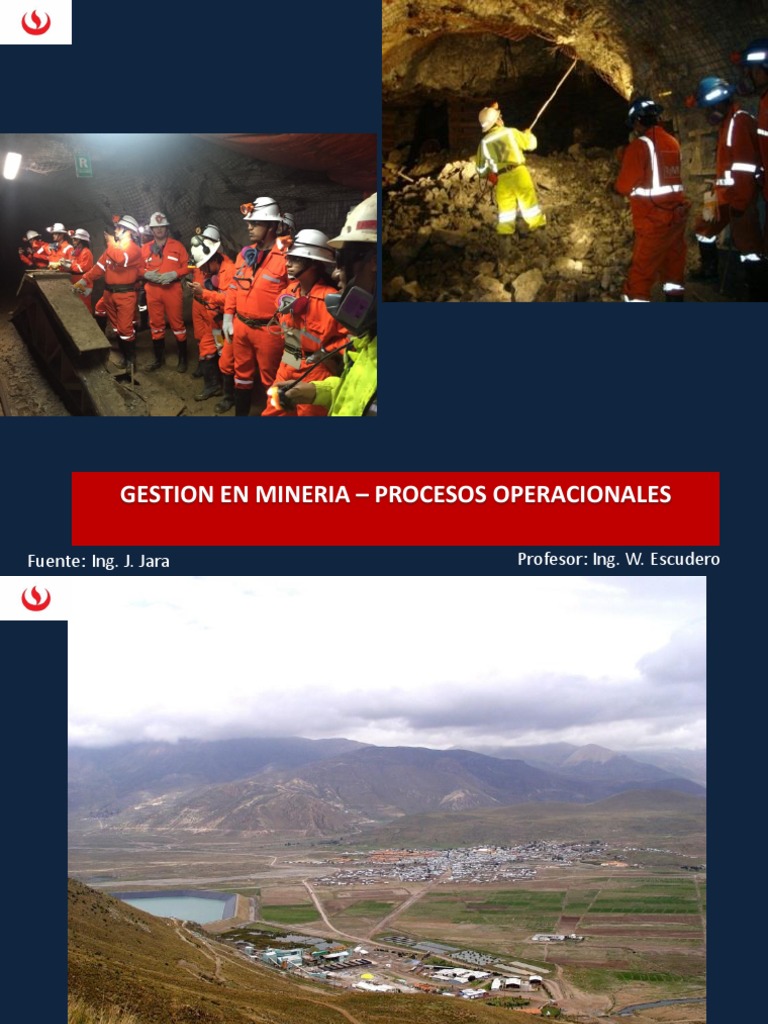

GESTION EN MINERIA – PROCESOS OPERACIONALES

Fuente: Ing. J. Jara Profesor: Ing. W. Escudero

Ingeniería de Gestión Minera – Minería responsable
 Mina Subterránea

CERTIFICACION MINERA
MINERIA SUBTERRANEA 3
CM001
Piques:
Tiene un castillo e infraestructura vertical en profundidad con
compartimientos de camino o vía de escape, jaula, skips, contrapeso.
Sirve para el ingreso y salida del personal, el izaje de
mineral/desmonte y se usa para servicios de mina.
Crucero:
Excavación subterránea horizontal que generalmente
va en estéril, sirve para realizar exploración, accesos,
desarrollo o servicios en el interior de mina.

Galería: a diferencia de crucero va sobre veta.

Perforistas en labor minera:
Muchas minas sobre todo en vetas y convencionales usan la maquina perforadora Jack Leg para
perforar horizontalmente o con cierta inclinación un conjunto de taladros, el cual permitirá cargar
explosivos y chispear para la voladura del frente. Su avance puede ser hasta 8 pies de longitud. (la
Jack leg funciona con aire comprimido).
Jumbo eléctrico hidráulico:
Muchas minas mecanizadas en vetas anchas y cuerpos usan el jumbo para
perforar horizontalmente o con cierta inclinación un conjunto de taladros, el cual
permitirá cargar explosivos y chispear para la voladura del frente, existen de uno,
dos hasta de tres brazos y su avance es mayor a 3 m.
Perforación con jumbo eléctrico hidráulico:
Muchas minas mecanizadas en vetas anchas y cuerpos usan el jumbo para
perforar horizontalmente o con cierta inclinación un conjunto de taladros, el cual
permitirá cargar explosivos y chispear para la voladura del frente, existen de uno,
dos hasta de tres brazos y su avance es mayor a 3 m.
Cabina del Jumbo electrohidráulico similar a la diapositiva anterior.
Equipo de perforación – taladros
largos SIMBA:

Permite perforar taladros

verticales hacia abajo o arriba y
el tonelaje de producción será
mayor a una convencional.
MAQUINA RAISE BORER.
Sirve para preparar chimeneas circulares de un nivel a otro para
ventilación, relleno, echaderos, servicios.
Métodos de minado:

Métodos que permiten realizar la explotación del mineral de un yacimiento

desarrollando un ciclo de minado generalmente con el corte y relleno
ascendente y sus variantes.
Explotación en taladros largos:
Es el método de extracción de mineral cuyo ciclo de perforación puede realizarse mayores a 5
metros y cuyo tonelaje de producción será extraido a través de las ventanas con equipos scooptrams
a control remoto.
Relleno detrítico de tajeos:

Ciclo importante de minado que consiste en cubrir el espacio abierto de un tajeo explotado con
material esteril fragmentado, la misma que permitirá la estabilización física del macizo rocoso.
Sostenimiento de labores (rocas sueltas):

Ciclo importante de minado, es obligatorio

aplicar el soporte activo o pasivo al macizo
rocoso, como por ejemplo el sostenimiento
con pernos Split set.
Limpieza de mineral con scooptram:

Ciclo importante del minado, que consiste en limpiar la labor con mineral o desmonte,
se usan equipos en este caso los scooptrams.
Limpieza de mineral con scooptram diesel con operador:

Ciclo importante del minado, que consiste en limpiar el frente de una labor minera
con mineral o desmonte.
Limpieza de mineral con scooptram a
control remoto:

El operador calificado usa un mando a

control remoto y el scooptram ingresa solo
a la labor a limpiar el mineral o desmonte.
Permite dar mayor seguridad al trabajador.
Sub nivel de tajo en explotación en
taladros largos:

Labor subterránea generalmente

horizontal y sirve para accesar e
ingresar con el scooptram a control
remoto y limpiar el mineral existente.
Sostenimiento con cuadros de madera:

Consiste en el sostenimiento con maderas y es aplicado generalmente en vetas y cuerpos

pequeños en minas convencionales, su aplicación ha disminuido sustancialmente (para
evitar la deforestación), ahora ha sido reemplazado en gran parte por el sostenimiento
mecanizado con pernos y mallas electrosoldadas, también el Shotcrete.
Limpieza de mineral con winches de arrastre:

Los winches son eléctricos y tienen una rastrillo o rastra

(cuchara) y permite limpiar el mineral del frente de la labor.
Transporte de mineral con
fajas.

Las fajas es un medio de

acarreo y transporte de
mineral proveniente de tajos
mecanizados o de las tolvas
principales a la planta
concentradora o de
tratamiento.
Echaderos:
Infraestructura preparado para depositar el mineral proveniente de los tajeos, las mismas que
son transportados por una locomotora y que hala (jala) vagones con mineral.
Tiene la parrilla, en minas convencionales la abertura de riel a riel es de 8 pulgadas y en minas
mecanizadas es de 50 cm.
Echadero principal- descarga
volquete y vista de un
rompedor de bancos:

El rompedor tiene en el
extremo una punta diamantada
y presiona a la roca y percuta
hasta romperse en pedazos, las
mismas que deben pasar por la
abertura de la parrilla.
Rompebancos en echadero principal
Echadero principal de mina:

Un Control para evitar caída sobre la parrilla son las barandas.

Echadero principal - Rompebancos
Acarreo de mineral con Dumper:

El equipo de bajo perfil acarrea el mineral proveniente de los tajeos

hasta los echaderos principales.
Tolva americana:

Se ubica en la parte inferior de un echadero, sirve para recepcionar el mineral y controlar al

mismo tiempo, desde este lugar se carga el mineral a un Dumper o a un volquete.
El operador sube a la plataforma superior y desde allí opera los mandos de la compuerta.
Transporte de mineral con locomotoras
Convoy de transporte de mineral vía rieles.
Locomotora mas vagones mineros.
Echadero principal – vaciado de vagones mineros con quinta rueda.
Parrillas de un echadero
Lanzadores de Shotcrete:

Equipos mecanizados a control remoto y

que sirve para lanzar concreto a los
hastiales y techo de las labores mineras, la
misma que sirve como sostenimiento del
macizo rocoso.
Fue excelente implementación en las
minas y el sostenimiento es muy bueno.
Desatado de rocas sueltas:

Importante y actividad (OBLIGATORIO) que consiste en hacer caer las

rocas sueltas producto del disparo u otros, se hace caer haciendo uso de una
barretilla de seguridad.
Sostenimiento con paquetes
sudafricanos. (Woord Pack)
Shotcrete manual:
El Shotcrete es la mezcla de arena, cemento y aditivos.

Es el lanzado de concreto convencionalmente a los hastiales y techo

de una labor minera, sirve para sostenimiento.
Ventilación de minas (mangas):

La mina requiere de aire para ventilar las

labores mineras y oxigenar, por tanto existen
ventiladores mecánicos, eléctricos, y las mangas
de ventilación sirven para conducir el aire hacia
los frentes de las labores mineras.
Crucero principal de extracción de mineral – mangas de ventilación y refugio.
El Refugio sirve para que las personas se ubiquen dentro de ello a fin de evitar accidentes por
atropellamiento de locomotoras en este caso.
Sostenimiento con puntales de caja a caja
en vetas angostas.

Son maderas de eucalipto denominados

redondos
Señalizaciones en Mina:

Las instalaciones de la minas deben estar

señalizados por letreros reflectivos
informativos, preventivos y prohibitivos
Mineral en Vetas:

Las que están

pintadas en el techo
superior es el ancho
de la veta llamado
potencia.
Boca mina (Minería subterránea):

Es el acceso principal que permite

ingresar y salir de la mina, ya sea el
personal como también los equipos
mineros.
También ingresa aire fresco.
Parrilla de un echadero
Transporte de mineral con
volquetes
Transporte de mineral con fajas transportadoras
Taponeo o protección de labores abandonados.

Es obligatorio taponear herméticamente las labores abandonas o

proteger si es temporalmente con su respectivo letrero reflectivo.
Responsabilidad social:

Importante, la Organización minera debe mantener una estrecha relación con los
grupos de interés así como las comunidades, preservar el medio ambiente y aplicar un
sistema de Gestión de Seguridad.
Responsabilidad social:

Existen programas de la mina para mantener estrecha

relación con las comunidades del entorno.
Cuneta de drenaje:

Canal de concreto que sirve para conducir el agua subterránea o el agua

usado en la mina, la misma que es bombeada hasta la superficie para el
tratamiento y neutralización correspondiente.
Rampas de acceso a la mina:

Es el acceso de ingreso y salida de los equipos y trabajadores en general,

también para el ingreso de aire fresco y la conducción de energía, aire y
agua.
Tolva principal de extracción de mineral
Transporte de explosivos:

Vehículo exclusivo para transportar explosivos, nunca se

transportan explosivos junto con accesorios de voladura.
Castillo del Pique Jacob -
ANIMON
Pique de una Mina
CASA DE WINCHE

Operador de winche de un pique.

Es la persona especializada que opera

el winche para izar personal y los skips
con mineral en el Pique.

Está prohibido el ingreso a la cabina de

personas no autorizadas.
Castillo del pique - Tolva de
punto de descarga de mineral.
Pique Jacob en Chungar
Tolvas de recepción de mineral – Pique
Estación de un Pique en mina:

Lugar donde los trabajadores ingresan a la jaula del

pique para subir o bajar a diferentes niveles.
Tiene un camino de emergencia llamado vía de escape.
Jaula de pasajeros en el Pique
en mina subterránea.

El personal ingresa a la jaula

para desplazarse a distintos
niveles o a la superficie.
Transporte de mineral con locomotoras
Agua subterránea
Construcción de chimeneas con raise borer.

Equipo que sirve para construir chimeneas circulares de

un nivel a otro.
Aire comprimido para mina:

En un tanque que contiene aire comprimido y a través de

tubería se distribuye a las labores de la mina y sirve para
perforar con la máquina Jack leg.
Veta de Zn en labor minera
Jumbo para perforar
Marcado de
veta de Zn
Monitoreo de efluentes aguas abajo – puntos de control
Pocket principal mina – barandas metálicas de protección
Alumnos UPC en mina Uchucchacua
Nueva ciudad de Carhuacoto – Chinalco Toromocho.
Planta Concentradora
Inducción de seguridad a visitantes UPC.
Vehículo de transporte de personal a mina subterránea
 Tajeo en UCF Corte y relleno
descendente Mina Andaychagua
Vista en planta de un camino con escaleras de madera –
explotación en vetas.
DESATADO DE ROCAS
SUELTAS
Instalación de malla con pernos Split Set., sirve
para el sostenimiento del macizo rocoso.
Vista de una veta – labor minera
Tolva de una chimenea de
extracción de mineral.

Debajo de esta tolva se

estaciona los vagones
mineros y el operador abre la
compuerta y procede a
cargar mineral.
Plan de emergencias en mina:

Es una cámara para usar en caso de emergencias como soplos de agua, derrumbes,
presencia de gases, entre otros el personal se interna dentro de ello (Hay alimentos no
perecibles y oxígeno).
Depósito de relaves:
Lugar muy grande donde se deposita el material (relave) proveniente de la
planta concentradora (es el material que no sirve luego del tratamiento del
mineral y es bien controlado con diques).
Junbo perforando un frente
BOCA MINA
Disposición de residuos sólidos
Minería responsable – vicuña en su habitat natural
Control de ingreso y salida de personal a mina.
Vehículo de transporte de personal a mina
Full face – EPP para shotcreteros
Raise Climber – Trepador para construcción de chimeneas
Raise Climber – Trepador para construcción de chimeneas
Plataforma – escalera para
perforistas con Jack leg.
Vía de escape (camino) de un pique, escaleras,
aforrado, peldaños, descansos.
Camino en mina
 EPPs (equipos de protección personal) en mina subterránea:
Casco, mameluco reflectivo, lentes de seguridad, tapones de oído, barbiquejo, respirador, correa
porta lámpara, guantes de cuero, botas con puntera de acero y lámpara minera.
Refugio Minero para casos de emergencias.
 Comedor de una mina:
Cámara subterránea preparado
como comedor para ser usado por
los trabajadores, tienen todas las
facilidades.

Refugio Minero para casos de emergencias.

Cámara de bombeo:
Lugar donde están ubicados las pozas donde se
acumulan las aguas subterráneas como las que
se usan, las que son impulsadas con bombas a
la superficie y acumuladas en pozas de
sedimentación y luego ser tratadas.
Planta de procesos o planta concentradora: Planta donde se procesa el mineral bruto proveniente de la
mina o tajo abierto, el producto final es el concentrado de mineral, en algunas minas su producto son las
barras de oro, en otras el ánodo/cátodo.
Depósito de relaves:
Espacio muy grande donde se deposita el relave (desecho) proveniente
del tratamiento del mineral en una planta concentradora.
Alumnos UPC en Morococha
SHOTCRETE:
Veáse los hastiales y el techo de la labor minera cubierto con Shotcrete
(Mezcla de arena, cemento, agua y aditivos).
Alumnos UPC en Morococha
Alumnas UPC en Morococha
Explotación a Tajo abierto
(Antamina).
Alumnas UPC en Tajo abierto
Toromocho
GRACIAS
