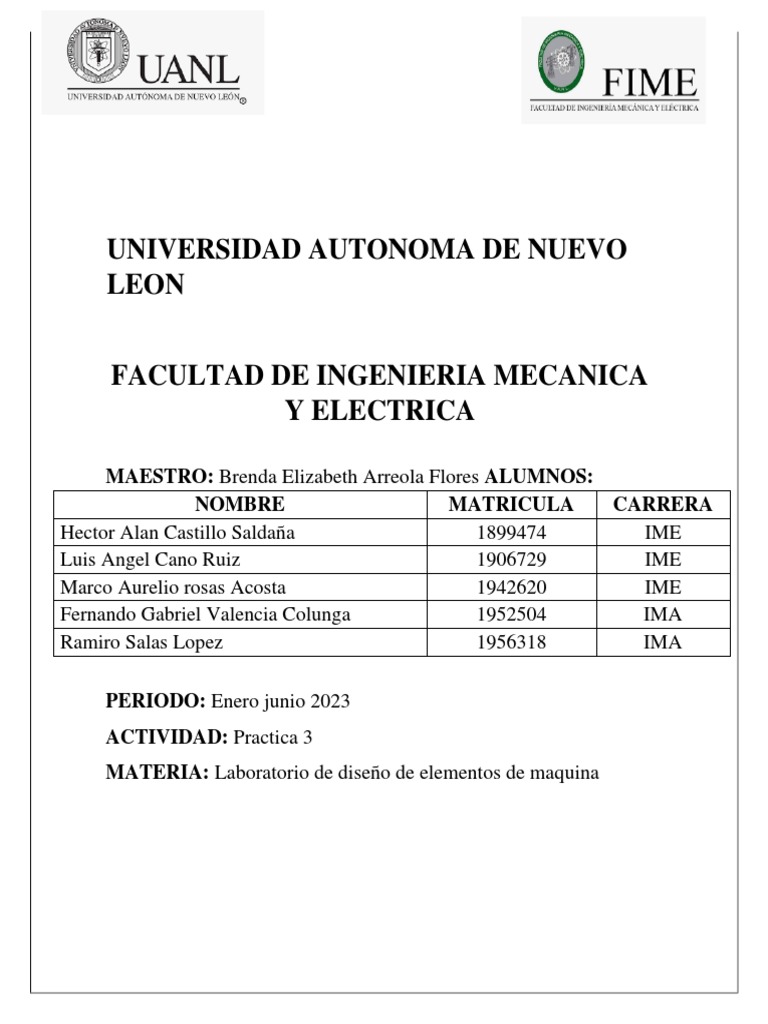

UNIVERSIDAD AUTONOMA DE NUEVO

LEON

FACULTAD DE INGENIERIA MECANICA

Y ELECTRICA

MAESTRO: Brenda Elizabeth Arreola Flores ALUMNOS:

NOMBRE MATRICULA CARRERA
Hector Alan Castillo Saldaña 1899474 IME
Luis Angel Cano Ruiz 1906729 IME
Marco Aurelio rosas Acosta 1942620 IME
Fernando Gabriel Valencia Colunga 1952504 IMA
Ramiro Salas Lopez 1956318 IMA

PERIODO: Enero junio 2023

ACTIVIDAD: Practica 3
MATERIA: Laboratorio de diseño de elementos de maquina
 PRACTICA #3
MODELAJE DE UNA RUEDA DENTADA
(ENGRANE)

Objetivo
Modelaje de un engrane que contribuya al análisis de diferentes tipos de
operaciones a realizar para la generación de dicho elemento, usando nuevos
comandos en el software SolidWorks.

Introducción
Diseño de engranajes
Se considera un engrane a una rueda dentada que cuando se acopla con otra
rueda dentada de diámetro más pequeño a la cual se le denomina piñón, se
encarga de transmitir rotación de un eje a otro. La principal función de un
engrane es transferir potencia de un eje a otro, manteniendo una razón definida
entre las velocidades rotacionales de los ejes. La transmisión de potencia se
efectúa en el momento en el que los dientes de un engrane impulsor empujan
los dientes del engrane impulsado, ejerciendo una componente de la fuerza
perpendicular al radio del engrane. De esta forma se transmite un par de torsión
y como el engrane gira, se transmite potencia. Su eficiencia en la transmisión
de potencia es muy alta.

Comandos nuevos utilizados en la práctica

• For construction: permite transformar cualquier trazo en una línea de
trabajo, la cual es muy utilizada al momento de querer realizar una simetría.
• Mirror entities: permite realizar una copia de las entidades seleccionadas
del lado contrario, de manera que se asemeja como un espejo.
• Up to next: permite realizar un corte a lo ancho de toda la pieza, por lo que,
si se llega a cambiar las medidas del ancho de la pieza, el corte seguirá
traspasando todo el ancho de esta.
• Circular pattern: permite realizar un cierto número de copias de las
entidades seleccionadas a lo largo de la cara de toda una circunferencia a una
cierta distancia calculada por el mismo software. Dependiendo del número
de copias a realizar, esa será la distancia que el programa le dará a dichas
entidades a lo largo de toda la circunferencia.
Procedimiento
1. Selecciona la opción pieza y nos iremos a opciones en la barra de tareas,
nos vamos a las propiedades del documento y en la opción de unidades,
cambiamos las unidades a MMGS y le damos aceptar. Nos iremos al plano
alzado y seleccionamos croquis.

2. Seleccionaremos la función circulo y lo haremos desde el origen, después

con la ayuda de la función cota inteligente le daremos un diámetro de
150mm.

3. Nos iremos al apartado de operaciones y buscamos la función de extruir

saliente y en el apartado de “hasta profundidad especifica” le cambiaremos
a “plano medio” y para terminar le daremos que la distancia sea de 25 mm
y le picamos a la palomita verde.

4. Sin tener ninguna función seleccionada, le damos clic derecho a la cara

frontal del círculo y nos vamos a croquis.

5. Buscamos la función línea y dibujaremos el siguiente perfil asegurando que

la línea vertical este en el centro del círculo y también toque la orilla del
círculo.
6. Seleccionamos la línea vertical mas grande sin tener ningún comando
seleccionado, le damos clic derecho y buscaremos la función que diga
“geometría constructiva” para que se convierta en una línea constructiva.

7. Seleccionamos cota inteligente y le daremos a la línea horizontal 3mm, a la

línea constructiva 10 mm y a la línea vertical mas pequeña 4 mm, luego
seleccionamos con el mismo comando de cota la línea inclinada y la línea
vertical más pequeña, nos aseguraremos de que tenga un ángulo de 30° y le
damos a la palomita verde.

8. Buscamos el comando de “simetría de entidades” seleccionamos todas las

líneas realizadas y en el apartado de con respecto a seleccionamos la línea
constructiva y le damos a la palomita verde.
9. Ahora con la función “línea” cerraremos la figura haciendo una línea de
donde empieza la línea inclinada hasta la línea inclinada del otro lado y le
damos a la palomita verde.

10.Nos vamos a la pestaña de operaciones, seleccionamos extruir corte y nos

aseguramos que tenga 25 mm de distancia.

11.En el mismo apartado de operaciones nos vamos a la función de redondeo,

le damos un radio de 1 mm y seleccionamos las líneas inferiores del
rectángulo.

12.Nos vamos al apartado de “matriz lineal”, le picamos a la flechita y

seleccionamos la función de matriz circular, abrimos el menú que se nos
genera en la esquina y en el apartado de “Operaciones y Caras”
seleccionamos la función “cortar extruir 1” y “Redondeo 1”, luego en el
apartado “Dirección 1” seleccionamos el arco grande del círculo, nos
vamos abajo de la función de 360° y nos aseguraremos que haga 27
apariciones y le damos a la palomita verde.
13.Seleccionamos la cara frontal del sólido, le damos clic derecho y
seleccionamos croquis y hacemos un círculo desde el origen que con la
función cotas haremos que tenga un diámetro de 100mm.

14.Nos vamos a operaciones, extruir corte y le damos una distancia de 5mm.

15.Buscamos la función de simetría de entidades, abrimos el menú desplegable

de las acciones que hemos realizado y en simetría de cara o plano
seleccionamos el plano alzado y en el apartado de operaciones para hacer
simetría seleccionamos la función Cortar-Extruir2 del menú desplegable y
le damos a la palomita verde y estará terminada la pieza.
Resultados
-Figura terminada con vista isométrica.

Conclusión
En lo personal me pareció una pieza sencilla de realizar, ya que, como se
mencionó en prácticas anteriores, nos hemos ido familiarizando más con el
software, y mediante el conocimiento de las herramientas básicas se puede
lograr obtener piezas como engranajes, apoyos, placas con orificios, etc. A
simple vista parece una pieza difícil de realizar ya que uno ve todos los dientes
que tiene el engranaje y piensa el cómo se puede realizar esto manualmente, sin
embargo, esto se puede realizar mediante dos formas, siendo la primera con el
uso de comandos proporcionados por el software y la otra manera de forma
manual, y evidentemente es mucho más sencillo trabajar con los comandos
proporcionados, ya que es una manera más eficiente de optimizar el tiempo de
realización de la pieza, por lo que es importante ir profundizando más en el uso
de comandos, ya que de esta manera podemos agilizar los trabajos y que, a final
de cuentas, obtendremos los mismos resultados si realizamos las cosas de
manera manual o mediante comandos. Por último, me pareció interesante ver
como de una simple circunferencia la pieza fue tomando forma a medida que
fuimos aplicando los comandos básicos del programa, por lo que el resultado
obtenido fue el que se esperaba en esta práctica.

Bibliografía
Instructivo de laboratorio de diseño de elementos de máquinas

Cómo diseñar un engranaje | Infoguia.com. (2018). Retrieved March 2, 2023, from

Infoguia.com website: https://infoguia.com/infotip.asp?t=como-disenar-
unengranaje&a=1611
