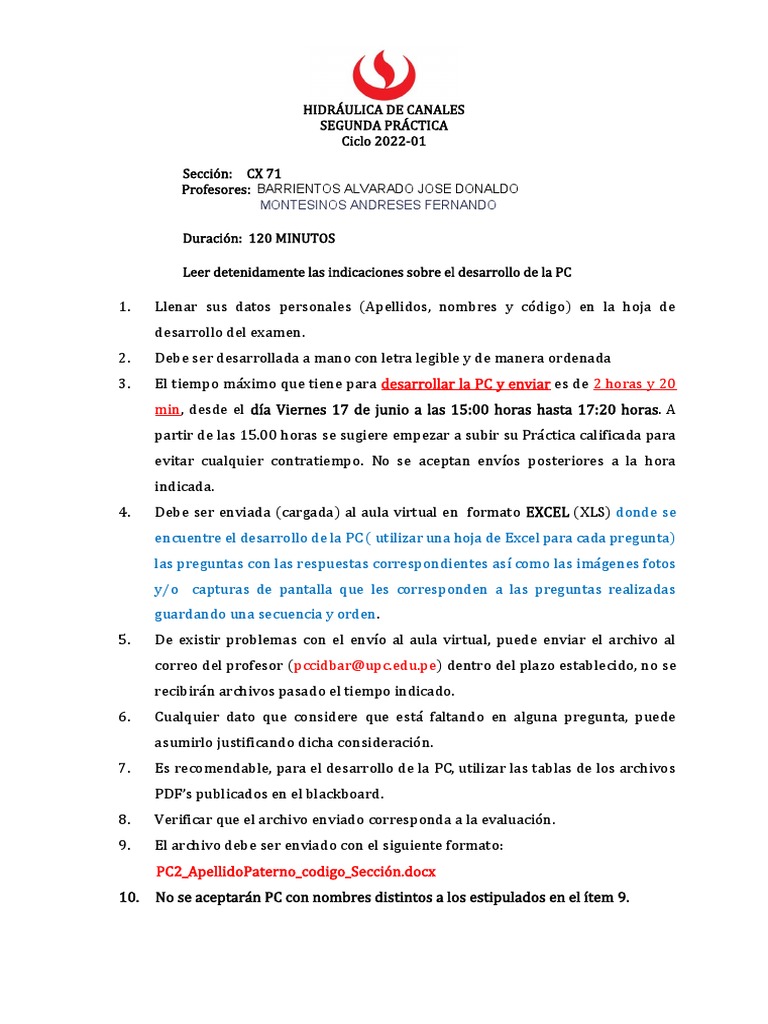

HIDRÁULICA DE CANALES

SEGUNDA PRÁCTICA
Ciclo 2022-01

Sección: CX 71
Profesores: BARRIENTOS ALVARADO JOSE DONALDO
MONTESINOS ANDRESES FERNANDO

Duración: 120 MINUTOS

Leer detenidamente las indicaciones sobre el desarrollo de la PC

1. Llenar sus datos personales (Apellidos, nombres y código) en la hoja de

desarrollo del examen.
2. Debe ser desarrollada a mano con letra legible y de manera ordenada
3. El tiempo máximo que tiene para desarrollar la PC y enviar es de 2 horas y 20
min, desde el día Viernes 17 de junio a las 15:00 horas hasta 17:20 horas. A
partir de las 15.00 horas se sugiere empezar a subir su Práctica calificada para
evitar cualquier contratiempo. No se aceptan envíos posteriores a la hora
indicada.
4. Debe ser enviada (cargada) al aula virtual en formato EXCEL (XLS) donde se
encuentre el desarrollo de la PC ( utilizar una hoja de Excel para cada pregunta)
las preguntas con las respuestas correspondientes así como las imágenes fotos
y/o capturas de pantalla que les corresponden a las preguntas realizadas
guardando una secuencia y orden.
5. De existir problemas con el envío al aula virtual, puede enviar el archivo al
correo del profesor (pccidbar@upc.edu.pe) dentro del plazo establecido, no se
recibirán archivos pasado el tiempo indicado.
6. Cualquier dato que considere que está faltando en alguna pregunta, puede
asumirlo justificando dicha consideración.
7. Es recomendable, para el desarrollo de la PC, utilizar las tablas de los archivos
PDF’s publicados en el blackboard.
8. Verificar que el archivo enviado corresponda a la evaluación.
9. El archivo debe ser enviado con el siguiente formato:
PC2_ApellidoPaterno_codigo_Sección.docx
10. No se aceptarán PC con nombres distintos a los estipulados en el ítem 9.
Para el desarrollo de la evaluación:
Pueden utilizar H-canales, si desean (luego capturar las imágenes y pegarlas en la
hoja de Excel que corresponda a dicha pregunta)
Para el desarrollo de la evaluación:
Utilizar las tablas de ser necesarias en los documentos PDF que se encuentran
dentro de los materiales del curso (Tabla Valores del coeficiente de rugosidad n de
Manning)
Gravedad g= 9.81 m/s2
Las respuestas deben ser resaltadas o señaladas claramente
 HIDRAULICA DE CANALES
SEGUNDA PRÁCTICA
Ciclo 2022-01

Apellidos y Nombres: __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __

Código: __ __ __ __ __ __ __ __ __ __ __ __ Sección: CX 71

Pregunta 1: (6 puntos) (redondeo a 04 decimales)

Se solicita diseñar una rápida para un proyecto de riego, se tiene el canal trapezoidal que
conduce un caudal de 0.9 m3/s, el cual esta excavado en el terreno natural con un coeficiente
n=0.025, talud z=1, ancho de solera b=1.1 m, la pendiente del canal aguas arriba de la rápida es
de 0.0009, con los datos proporcionados calcular:
a) En la sección de control (al finalizar la transición de entrada) determine la base (01 decimal)
y el tirante crítico (04 decimales). (1.0 punto)
b) Determinar la cota (03 decimales) al inicio de la transición de entrada. (1.0 punto)
c) Hallar el tirante normal (04 decimales) y la velocidad media (04 decimales) en la rampa de la
rápida. (En la rampa se genera un FGV acompañado de un flujo uniforme) (1.0 punto)
d) “Considérese que el tirante que se da al finalizar la rampa de la rápida y al llegar al inicio de
la trayectoria es el tirante normal”. Hallar los valores de Xf y Yf (03 decimales) de la
trayectoria (1.0 punto)
e) Determine el valor de los tirantes conjugados (04 decimales) y la longitud (02 decimales) del
resalto hidráulico que se da en la poza de disipación. (1.0 punto)
f) Calcule la profundidad, la longitud de la poza de disipación además calcule la cota de los
puntos PT y FTPT (1.0 punto)
Pregunta 2: (8 puntos)
Se tiene un canal trapezoidal que consta de tres tramos donde circula un caudal de 17.15 m3/s.
Dicho canal es construido con un material cuyo coeficiente de Manning es 0.014. El canal
trapezoidal tiene un ancho de solera de 6m y un talud z= 0.5. Se conoce que a la entrada del
tramo 1 el tirante real es de 0.80 m y el tirante real que alcanza a la salida es de 2.5m.

a) Determinar el tirante normal en los tres tramos del canal (04 decimales) y el tirante
critico (04 decimales) (2 puntos)
b) Si se produce un Resalto hidráulico, indique el tipo (ahogado, barrido y claro) y en que
tramo (I-II-III) se produce y luego calcule los tirantes conjugados (04 decimales) y la
longitud del resalto hidráulico (02 decimales). (2 puntos)
c) Calcular la longitud de curva de remanso e indique el tipo de curva (S-1, S-2, S-3, M-1,
M-2 y M-3) que se produce en los tramos I, II y III de ser necesario considere (+ ó –) 0.1%
del tirante normal, Utilice el método directo por tramos considere 30 tramos. Adjunte
los gráficos de las curvas de remanso. (3 puntos)
d) Bosquejar el perfil de la superficie libre del agua en el canal acotando los tirantes
normales, críticos y tirantes conjugados y los diferentes tipos de las curvas de remanso
e indique sus respectivas longitudes. (1 punto)
Pregunta 3: (6puntos)
En cierto tramo de un canal, se tiene que pasar de una sección C-C rectangular de ancho de
solera 1.00 m a otra sección D-D trapezoidal de ancho 1.20 talud z=0.5, considere transición
simplificado en línea recta construido de un material cuya rugosidad es 0.018. Aguas arriba de
la transición considere el canal construido de material cuyo coeficiente de Manning es 0.014 y
pendiente S=0.0008. Aguas abajo de la transición considere el canal construido de material cuyo
coeficiente de Manning es 0.020 y pendiente S=0.5‰. Las pérdidas por fricción en la transición
hf = SE * Long trans utilizando la pendiente media SE = (SE1+SE2)/2 SE = (V*n/R^(2/3))^2

El canal conduce un caudal de 1 m3/s

a) Determine la longitud de la transición (01 decimal) y la cota del punto “C”
b) Determine el tirante al inicio y al final de la transición (04 decimales)
c) Determine la pérdida de energía por transición (05 decimales) y la pérdida de energía
por fricción (05 decimales)
d) Determine la Energía específica al inicio y al final de la transición. (04 decimales)
e) Determine el tirante crítico aguas arriba y aguas abajo de la transición. (04 decimales)
f) En el punto B y E mencione y justifique si se presenta flujo gradualmente variado
(subcrítico o supercrítico) o flujo normal (subcrítico o supercrítico)
