CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD

DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

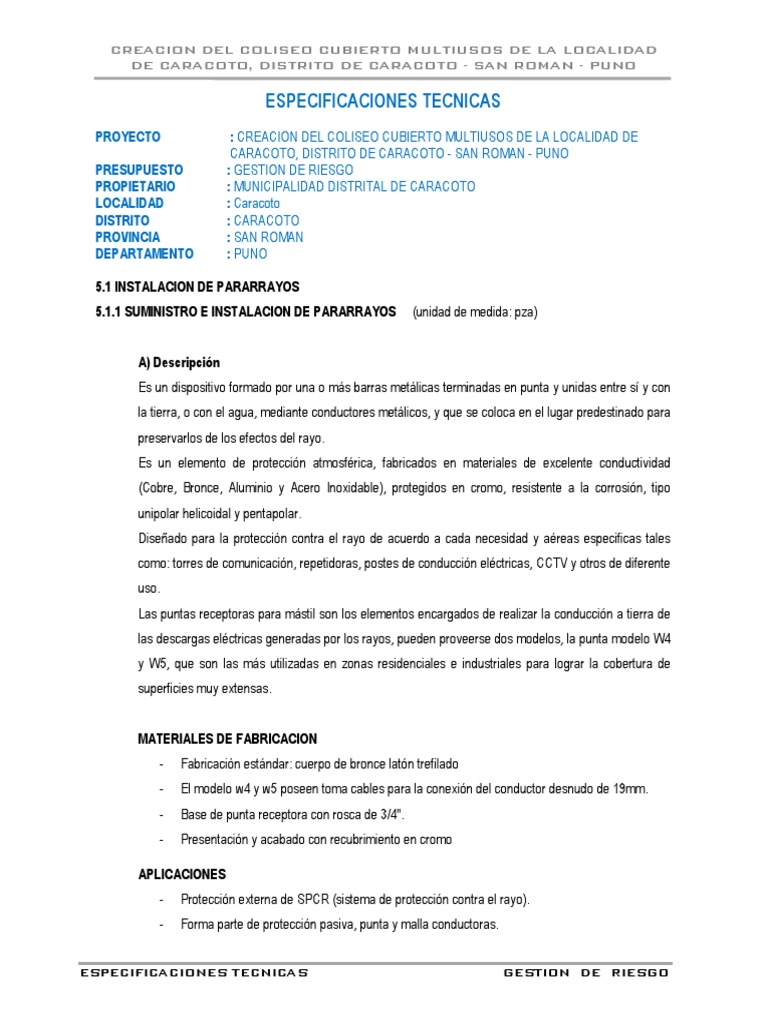

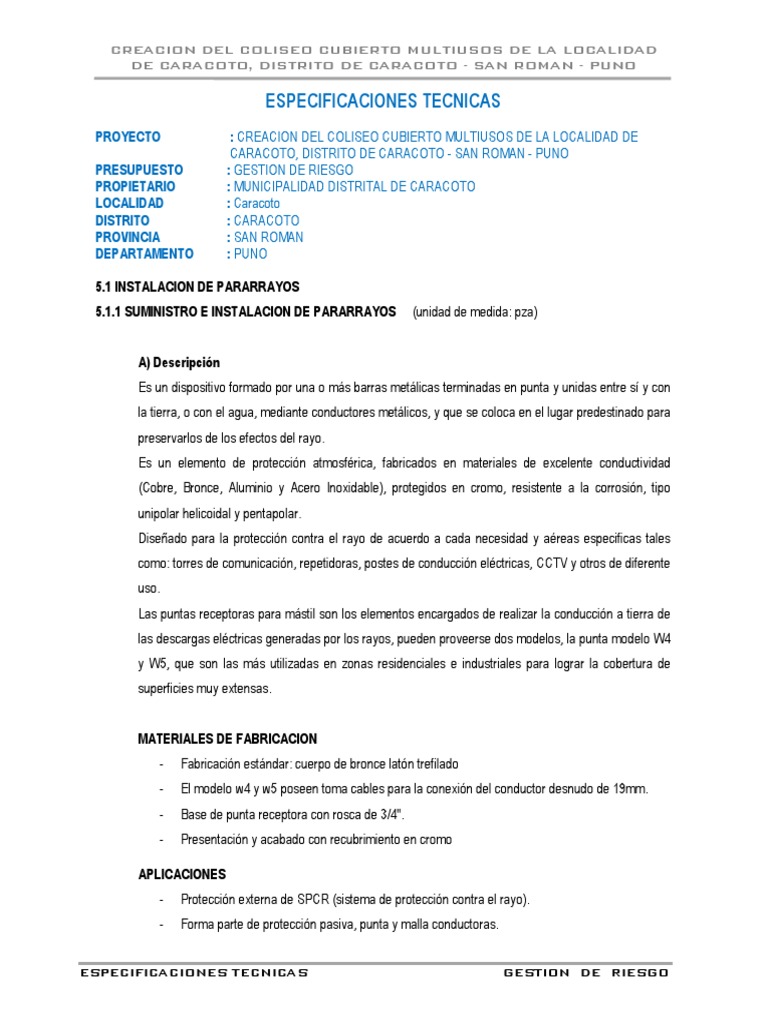

ESPECIFICACIONES TECNICAS
PROYECTO : CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD DE
CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO
PRESUPUESTO : GESTION DE RIESGO
PROPIETARIO : MUNICIPALIDAD DISTRITAL DE CARACOTO
LOCALIDAD : Caracoto
DISTRITO : CARACOTO
PROVINCIA : SAN ROMAN
DEPARTAMENTO : PUNO

5.1 INSTALACION DE PARARRAYOS

5.1.1 SUMINISTRO E INSTALACION DE PARARRAYOS (unidad de medida: pza)

A) Descripción
Es un dispositivo formado por una o más barras metálicas terminadas en punta y unidas entre sí y con
la tierra, o con el agua, mediante conductores metálicos, y que se coloca en el lugar predestinado para
preservarlos de los efectos del rayo.
Es un elemento de protección atmosférica, fabricados en materiales de excelente conductividad
(Cobre, Bronce, Aluminio y Acero Inoxidable), protegidos en cromo, resistente a la corrosión, tipo
unipolar helicoidal y pentapolar.
Diseñado para la protección contra el rayo de acuerdo a cada necesidad y aéreas especificas tales
como: torres de comunicación, repetidoras, postes de conducción eléctricas, CCTV y otros de diferente
uso.
Las puntas receptoras para mástil son los elementos encargados de realizar la conducción a tierra de
las descargas eléctricas generadas por los rayos, pueden proveerse dos modelos, la punta modelo W4
y W5, que son las más utilizadas en zonas residenciales e industriales para lograr la cobertura de
superficies muy extensas.

MATERIALES DE FABRICACION
- Fabricación estándar: cuerpo de bronce latón trefilado
- El modelo w4 y w5 poseen toma cables para la conexión del conductor desnudo de 19mm.
- Base de punta receptora con rosca de 3/4".
- Presentación y acabado con recubrimiento en cromo

APLICACIONES
- Protección externa de SPCR (sistema de protección contra el rayo).
- Forma parte de protección pasiva, punta y malla conductoras.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO

 CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD
DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

FUNCIONAMIENTO
- Utiliza el efecto punta, efecto por el cual las cargas alrededor de un conductor se acumulan en
los puntos más afiliados MEDIDAS: Longitud=250mm, Diámetro=25mm, Peso=650 a 750g.

INSTALACION
- Los pararrayos franklin, generalmente se instalan en torres, edificaciones silos, postes, etc.
para protección de descargas eléctricas, destinados a proteger vidas humanas y animales.
- La línea de descarga debe ir conectada al SPT de la estación en protección.
- Los elementos a utilizarse para su correcta instalación, serán los requeridos por el cliente,
siguiendo las normas eléctricas.
- Generalmente los pararrayos se instalan mediante mástiles con la suficiente capacidad carga y
esfuerzos sometidos a vientos de velocidad de 120km/h.

B) Unidad de medida.
La unidad de medida será por pieza (pza).

C) Base de pago.
La base de pago será de acuerdo a la valorización de la ejecución física de la partida previa
autorización del supervisor.

5.1.2 SUMINISTRO E INSTALACION DE PUESTA A TIERRA (unidad de medida: glb)

A) Descripción
• El Pozo de Puesta a Tierra del Sistema Eléctrico estará constituido por:
• Una Varilla de Cobre de 2.50 m de longitud x 5/8” de diámetro.
• Conductor de Cobre desnudo de 10 mm2 de sección.
• Tierra Cernida (Tierra de Cultivo), 2.0 m3.
• Dosis Química Thor Gel, una Dosis de 5 Kg.
Otros de acuerdo al detalle presentado en los Planos y el Análisis de Costos Unitarios.
El montaje de éste Sistema de Puesta a Tierra, se realizará primero preparando una mezcla con toda
la Tierra Cernida para luego introducirlo junto con la varilla en un hoyo de 2.50x 1.00 x 1.00 m. La
mezcla deberá de compactarse durante todo el proceso de construcción, regándolo con agua.
El pozo de Puesta a Tierra tendrá un valor de Resistencia de Puesta a Tierra menor a 10 ohmios.
El Pozo de Puesta a Tierra del Edificio estará conectado al Tablero General.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO

 CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD
DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

B) Unidad de medida.
Se medirá por el global de la instalación (glb).

C) Base de pago.
El pago se hará por unidad y precio unitario definido en el presupuesto y previa aprobación del
supervisor quien velará por la correcta instalación de los componentes del tablero y comprobar su
correcto funcionamiento.

5.2 SISTEMA DE DRENAJE DE AGUAS PLUVIALES

5.2.1 CANAL DE DRENAJE PLUVIAL
5.2.1.1 CANAL DE DRENAJE - CONCRETO F'C=175 KG/CM2 (unidad de medida: m³)

A) Descripción
Esta partida comprende la preparación, transporte y colado del concreto de f`c = 210kg/cm2. de
acuerdo a las especificaciones de tratamiento preparada y transporte del concreto de los demás
partidas más desarrolladas.

B) Unidad de medida.
La unidad de medida será metro cubico (m3)

C) Base de pago.
La base de pago será de acuerdo a los costos unitarios del contrato.

5.2.1.2 CANAL DE DRENAJE - ENCOFRADO Y DESENCOFRADO NORMAL (unidad de medida: m²)

A) Descripción
Con el objeto de confinar el concreto y darle la forma deseada, deberán emplearse encofrados donde
sea necesario. Los encofrados deberán ser suficientemente resistentes y estables a las presiones
debidas a la colocación y vibrado del concreto y deberán mantenerse rígidamente en su posición
correcta. Los encofrados deberán ensamblarse ajustadamente para impedir que los finos del concreto
escurran a través de las juntas.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO

 CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD
DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

Proceso Constructivo
La superficie de los encofrados en contacto con el concreto se mantendrá en buenas condiciones y
deberá ser reemplazada cuando ello se requiera. El Residente deberá someter a la aprobación de el
supervisor, los planos de detalle de la disposición de los encofrados.
El supervisor deberá también aprobar antes de su construcción, los encofrados para elementos
prefabricados, para ello, el Residente presentará con suficiente anticipación, los planos detallados de
construcción y si el supervisor lo requiriere, también los cálculos correspondientes. La aprobación por
parte de el supervisor no eximirá al Contratista de obra de su responsabilidad por la disposición,
seguridad y resistencia de los encofrados.

B) Unidad de medida
El método de medición será el área en metros cuadrados de contacto con el concreto cubierto por los
encofrados, medida según los planos aprobados, comprendiendo el metrado así obtenido las
estructuras de sostén y andamiajes que fueran necesarios para el soporte de la estructura.

C) Base de pago
El pago de estos trabajos se hará por m2 de encofrado y desencofrado, cuyos precios unitarios se
encuentran definidos en el presupuesto. El supervisor velará porque ella se ejecute durante el
desarrollo de la obra.

5.2.1.3 CANAL DE DRENAJE - ACERO F'Y= 4,200 KG/CM2 (unidad de medida: kg)

A) Descripción
Esta sub partida consiste en colocar el acero de refuerzo, en las placas, según indican los planos.
El contratista de obra deberá suministrar, cortar, doblar e instalar todas las varillas de acero de
refuerzo, necesarias para completar las estructuras de concreto armado.

Proceso Constructivo
El refuerzo estará libre de escamas de laminado, escamas de óxido, que contribuyan a reducir su
adherencia.
El refuerzo se colocara con precisión en los soportes, espaciadores, sujetadores y se protegerá contra
desplazamientos con amarres de alambre y no deberá emplearse trozos de ladrillo o madera,
agregado grueso, ni pedazos de tubería.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO

 CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD
DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

B) Unidad de Medida
 El acero de refuerzo se mide en kilogramo (kg). Es la suma del peso de las varillas de los
diferentes diámetros, incluso empalmes, traslapes y desperdicios.

C) Base de Pago
El acero se paga por kilogramo. Incluye, mano de obra, acero, alambres, herramientas y demás
elementos para la ejecución de la partida a los equipamientos y planos respectivos. El supervisor
aprobará su pago cuando el Contratista de obra haya cumplido con los planos, especificaciones.

5.2.1.4 TARRAJEO PULIDO CON IMPERMEABILIZANTE EN CANAL DE DRENAJE C:A 1:4, E=1.5CM
(unidad de medida: m²)

A) Descripción
Esta partida, comprende la ejecución del revestimiento canal interiores con una capa de mortero
cemento : arena 1:5, y aditivo impermeabilizante aplicada sobre el paramento.

MATERIALES
Se empleará Cemento Portland tipo I que cumpla la norma ASTM-C 150, arena fina de río, clavos
c/cabeza para madera, agua y andamio de madera. En los revoques ha de cuidarse mucho la calidad
de la arena, que no debe ser arcillosa. Será arena lavada, limpia y bien granulada, clasificada
uniformemente desde fina hasta gruesa, libre de materias orgánicas y salitrosas.
Cuando este seca toda la arena pasará por la criba Nº 8. No más de 20% pasará por la criba Nº 50 y
no más del 5% pasará por la criba Nº 100.
Es de referirse que los agregados finos sean de arena de río o de piedra molida, deben ser limpios,
libres de sales, residuos vegetales u otras medidas perjudiciales.

MÉTODO DE CONSTRUCCIÓN

El tarrajeo de muros se aplicará en dos etapas, en la primera llamada pañeteo se proyecta

simplemente el mortero sobre el paramento ejecutando las cintas o maestras encima de las cuales se
corre una regla, luego con el pañeteo endurecido se aplica la segunda capa, para obtener una
superficie plana y acabada, debiendo quedar lisa para recibir la pintura.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO

 CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD
DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

El trabajo se hará con cintas de mortero sobre 1:7 cemento arena, corridas verticalmente y a lo largo
del muro, la mezcla del tartajeo será en proporción 1:5 cemento: arena, con un espesor de e=1.5 cm.
Las cintas se aplomarán y sobresaldrán el espesor exacto del tartajeo y estarán espaciadas a 1 m
partiendo lo más cerca posible de la unión de las esquinas, luego de rellenado el espacio entre cintas
se picarán éstas y en su lugar se rellenarán con mezcla más fuerte que la usada en el tartajeo, las
cintas no deben formar parte del tartajeo. El revoque terminará en el piso.
Los encuentros de muros, debe ser en ángulos perfectamente perfilados, las aristas de los derrames
expuestos a impactos serán convenientemente boleados, los encuentros de muros con el cielo raso
terminarán en ángulo recto con una bruña de separación.

B) Unidad de medida
La unidad de medición a la que se hace referencia esta partida es el metro cuadrado (m2). Se
computarán todas las áreas netas a vestir o revocar.

C) Base de pago.
Los trabajos descritos en esta partida serán pagados según las cantidades, medidas señaladas en el
párrafo anterior y de acuerdo a la unidad de medida del precio unitario, es decir por m2. El pago de
esta partida corresponde a los materiales, mano de obra, equipo y herramientas necesarias para
completar esta partida.

5.2.1.5 CANAL DE DRENAJE - REJA METALICA DE FIERRO LISO Ø 1/2" (unidad de medida: m)

A) Descripción.

Comprende la instalación de las rejas metálicas de protección del canal de drenaje, estas serán
fabricadas de acuerdo a lo indicado en los planos.

B) Unidad de medida.

Unidad de Medida: (Und)

Norma de medición:

El cómputo se efectuará por cantidad de Unidades, agrupándose por tipo y diámetro.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO

 CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD
DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

C) Base de pago.

El pago de estos trabajos se hará por metro lineal, cuyos precios unitarios se encuentran definidos en el
presupuesto. El Supervisor velará permanentemente durante el desarrollo de la obra, hasta su
culminación por la calidad de los materiales y de los trabajos realizados.

5.2.2 RED DE RECOLECCION

5.2.2.1 TUBERIA PVC - SAL Ø3" (unidad de medida: m)

A) Descripción.

La partida considera todos tramos de desagüe que contempla el sistema, en este caso en particular se
refiere a las tuberías y accesorios que irán empotradas dentro del nivel de suelo natural y/o a nivel por
debajo del piso terminado, se entiende que en un punto o salida de desagüe se incluyen los accesorios,
tuberías y otros, necesarios para la ejecución del tramo.

Proceso constructivo:

 Se realizará la instalación de tuberías y accesorios, evitando el rompimiento de dichos materiales,

verificándose todo el sistema antes del vaciado del concreto o rellenado con tierra propio.

 Su ubicación debe cumplir con lo especificado en los planos de instalaciones sanitarias y por ningún
motivo debe ser desplazado de su lugar.

 Al final después de la prueba, deberá observarse un perfecto funcionamiento.

B) Unidad de medida.

Unidad de Medida: (M)

Norma de medición: El cómputo se realizará considerando el número de metros que se tengan para esta
partida.

C) Base de pago.

El pago de estos trabajos se hará por metro lineal, cuyos precios unitarios se encuentran definidos en el
presupuesto. El Supervisor velará permanentemente durante el desarrollo de la obra, hasta su
culminación por la calidad de los materiales y de los trabajos realizados.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO

 CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD
DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

Una vez realizadas las verificaciones se procederán a valorizar el número de metros para poder así
realizar los pagos correspondientes a esta partida, que incluyen los montos correspondientes a
materiales, mano de obra, herramientas y equipo, empleados en la ejecución de esta partida.

5.2.2.2 SUMIDERO DE BRONCE 3" (unidad de medida: pza)

A) Descripción.

Comprende la colocación del sumidero de bronce instalada al ras de fondo, sus ubicación de estas
serán de acuerdo al plano, la cual su función es de limpieza y drenaje de los ambientes de servicios
higiénicos o de algún otro servicio.

Proceso constructivo.-

Este elemento metálico deberá ir protegido con dos manos de pintura anticorrosiva y una capa
protectora de esmalte.

B) Unidad de medida.

Unidad de Medida: (Und)

Norma de medición:

El cómputo se efectuará por cantidad de Unidades, agrupándose por tipo y diámetro.

C) Base de pago.

El pago de estos trabajos se hará por pieza, cuyos precios unitarios se encuentran definidos en el
presupuesto. El Supervisor velará permanentemente durante el desarrollo de la obra, hasta su
culminación por la calidad de los materiales y de los trabajos realizados.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO

 CREACION DEL COLISEO CUBIERTO MULTIUSOS DE LA LOCALIDAD
DE CARACOTO, DISTRITO DE CARACOTO - SAN ROMAN - PUNO

5.2.2.3 ACCESORIOS PARA DRENAJE PLUVIAL (unidad de medida: glb)

A) Descripción.

Comprende la colocación de accesorios necesarios para el correcto funcionamiento del drenaje pluvial.

B) Unidad de medida.

Unidad de Medida: (glb)

Norma de medición:

El cómputo se efectuará por cantidad será global (glb)

C) Base de pago.

El pago de estos trabajos se hará por el global, cuyos precios unitarios se encuentran definidos en el
presupuesto. El Supervisor velará permanentemente durante el desarrollo de la obra, hasta su
culminación por la calidad de los materiales y de los trabajos realizados.

ESPECIFICACIONES TECNICAS GESTION DE RIESGO
