Instalaciones sanitarias multifamiliares

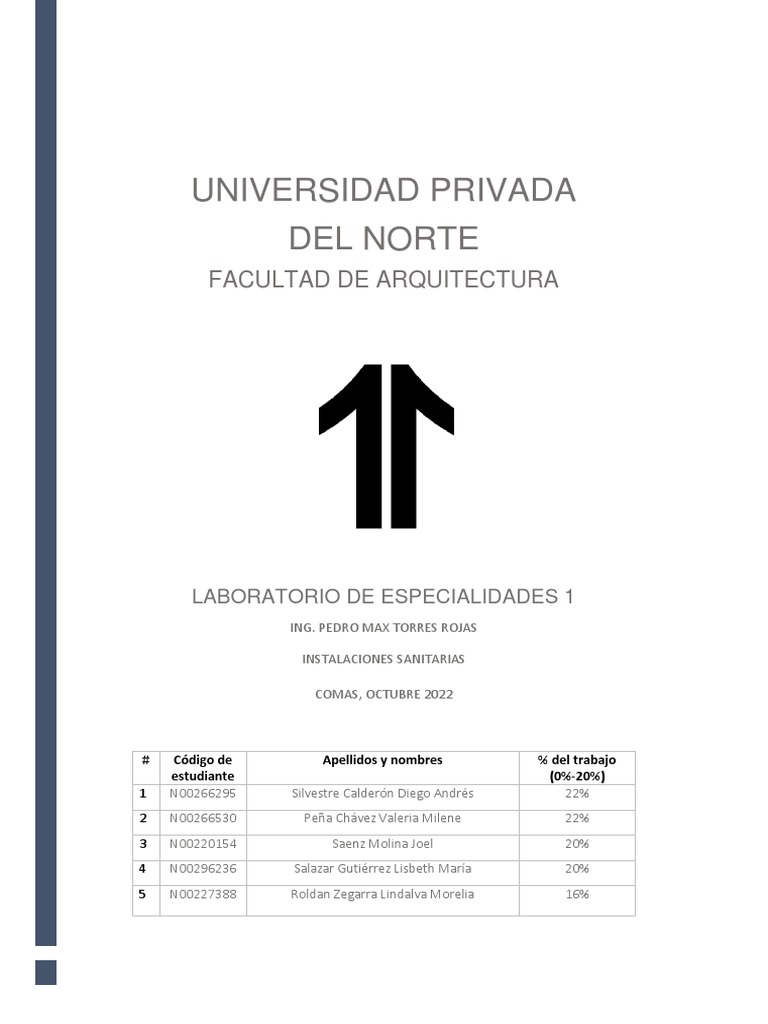

UNIVERSIDAD PRIVADA
DEL NORTE
FACULTAD DE ARQUITECTURA
LABORATORIO DE ESPECIALIDADES 1
ING. PEDRO MAX TORRES ROJAS
INSTALACIONES SANITARIAS
COMAS, OCTUBRE 2022
# Código de Apellidos y nombres % del trabajo

estudiante (0%-20%)
1 N00266295 Silvestre Calderón Diego Andrés 22%
2 N00266530 Peña Chávez Valeria Milene 22%
3 N00220154 Saenz Molina Joel 20%
4 N00296236 Salazar Gutiérrez Lisbeth María 20%
5 N00227388 Roldan Zegarra Lindalva Morelia 16%
INDICE
1. INTRODUCCIÓN ..................................................................................................................... 2
2. OBJETIVOS ............................................................................................................................. 2
3. NORMATIVA .......................................................................................................................... 3
4. MEMORIA DESCRIPTIVA ........................................................................................................ 3
4.1. ASPECTOS GENERALES .................................................................................................. 3
4.2. UBICACION: ................................................................................................................... 3
4.3. NIVELES DE EDIFICACIÓN .............................................................................................. 4
4.4. DESCRIPCION DE LA EDIFICACION ................................................................................. 4
5. MEMORIA DE CÁLCULO......................................................................................................... 4
5.1. CÁLCULO DE DOTACIÓN DIARIA TOTAL DE AGUA ........................................................ 4
5.1.1. DOTACIÓN DE AGUA FRIA ......................................................................................... 5
5.1.2. DOTACIÓN DE AGUA CALIENTE ................................................................................. 5
5.1.3. DOTACIÓN TOTAL DE LA VIVIENDA MULTIFAMILIAR................................................ 6
5.2. CALCULO DEL VOLUMEN DE CISTERNA, TANQUE ELEVADO Y CALENTADOR ............... 6
5.2.1. CÁLCULO DEL VOLUMEN DE CISTERNA ..................................................................... 6
5.2.2. CÁLCULO DEL VOLUMEN DEL TANQUE ELEVADO ..................................................... 7
5.2.3. VOLUMEN DEL CALENTADOR .................................................................................... 8
5.3. CÁLCULO DE UNIDADES DE GASTO ............................................................................... 9
5.3.1. PLANOS DE UNIDADES DE GASTO ........................................................................... 10
5.4. ISOMETRIA DE LA RED DE TUBERIA PARA EL SEGUNDO NIVEL................................... 11
5.5. CÁLCULO DE DIAMETROS Y CAUDALES: ...................................................................... 12
5.6. TUBERIAS DE DISTRIBUCIÓN: ...................................................................................... 13
5.6.1. TUBERÍA DE IMPULSIÓN: ......................................................................................... 13
5.6.2. TUBERÍA DE SUCCIÓN:............................................................................................. 14
5.6.3. TUBERÍA DE ADUCCIÓN: .......................................................................................... 14
5.7. PLANOS DE DIÁMETRO DE TUBERIAS ......................................................................... 15
6. CONCLUSIONES: .................................................................................................................. 18
UNIVERSIDAD PRIVADA DEL NORTE | 1

1. INTRODUCCIÓN
El siguiente informe describe e incluye los temas y conceptos aprendidos en clases

sobre instalaciones sanitarias de una vivienda multifamiliar, el cual se elaborará según
los parámetros urbanísticos de la zona (terreno) mediante una propuesta
arquitectónica. Teniendo en cuenta el reglamento nacional de edificaciones (Norma IS.
010).
2. OBJETIVOS
OBJETIVO PRINCIPAL:
El siguiente trabajo tiene como objetivo, describir las instalaciones sanitarias, la
distribución de redes de agua fría, caliente y contra incendios, así mismo como las
dotaciones diarias por vivienda, de igual forma los volúmenes de almacenamiento
(cisterna, tanque elevado, calentador).
OBJETIVO SECUNDARIO:
✓ Suministrar el agua a los puntos de consumo como los aparatos sanitarios
aparatos de utilización de agua, agua caliente e incendio.
✓ Realizar una correcta distribución de redes de agua, para evitar en un futuro,

una fuga de agua.
✓ Utilizar y realizar los cálculos correctos de dotaciones de agua para evitar un

cobro excesivo de este servicio público.
✓ Realizaremos los cálculos de consumos, y aportes de agua según el uso de la

vivienda.
✓ Diseñar, distribuir, dimensionar y calcular la red de sistema contra incendios
✓ Utilizaremos herramientas como programas (AutoCAD) para realizar una

correcta distribución de agua fría, caliente y sistema contra incendio
✓ Haremos uso del reglamento nacional de edificaciones para poder realizar los
cálculos requeridos de este trabajo según los parámetros urbanísticos
requeridos.

3. NORMATIVA
- NORMA IS.0.10:
2.2. Dotaciones
2.3. Red de distribución
3.2. Dotaciones
7.2. Almacenamiento y elevación método hunter.
- NORMA OS.040
Tubería de succión
4. MEMORIA DESCRIPTIVA
4.1. ASPECTOS GENERALES
El proyecto cuenta con un área de 160 m2 y un perímetro de 56m, el edificio cuenta

con un retiro frontal de y un área libre de 36%, la vivienda está diseñada, para un tipo
de público familiar, con diferentes rangos de edades, que podrán hacer uso y disfruto
de su departamento.
4.2. UBICACION:
El proyecto se encuentra localizado en Av. Naranjal con Jr. Marcara distrito de Los
Olivos, departamento de Lima, Perú.
REGION: Lima
PROVINCIA: Lima
DISTRITO: Los Olivos
LOCALIDAD: Av. El Naranjal 154 Los Olivos
LUGAR: Zona Residencial

4.3. NIVELES DE EDIFICACIÓN
La vivienda multifamiliar cuenta con 4 pisos y una azotea.

Niveles de pisos:
Primer nivel: +-0.00
Segundo nivel: +2.80
Tercer nivel: +5.60
Cuarto nivel: +8.40
Azotea: +11.20
4.4. DESCRIPCION DE LA EDIFICACION
El proyecto cuenta con 4 departamentos más una azotea. Procederemos a describir

brevemente los ambientes de cada piso.
Primer piso:
Ingreso principal, cochera, hall, escalera unida a los 4 pisos, recibo, cocina, patio,
dormitorio principal con S.H. propio, S.H. de visita, jardín, dormitorio 2, hall, jardín,
dormitorio 1, comedor, sala.
Segundo piso:
Escalera que viene desde el primer piso hasta el cuarto piso, hall, cocina, comedor,
sala, dormitorio principal con S.H. incluido, S.H. de visita, dormitorio 2, sala de estar de
tv y dormitorio 1.
Tercer piso:
Escalera que viene del segundo piso, hall, cocina, comedor, sala, dormitorio principal
con S.H. propio, S.H. de visita, dormitorio 2, sala de estar de tv y dormitorio 1.
Cuarto piso:
Escalera que viene del tercer piso, hall, cocina, comedor, sala, dormitorio principal con
S.H. propio, S.H. de visita, dormitorio 2, sala de estar de tv y dormitorio 1.
5. MEMORIA DE CÁLCULO
5.1. CÁLCULO DE DOTACIÓN DIARIA TOTAL DE AGUA

Según el Reglamento Nacional de Edificaciones - Norma IS-010 para Instalaciones
Sanitarias, las dotaciones diarias de agua fría y agua caliente para vivienda
multifamiliar son las que se indican a continuación:
5.1.1. DOTACIÓN DE AGUA FRIA
Según, Norma SI.010 - 2.2.

B) Los edificios multifamiliares deberían tener una dotación de agua para consumo
humano, de acuerdo con el número de dormitorios de cada departamento.
En cuanto a nuestra vivienda multifamiliar cuenta con 4 departamentos de 3
dormitorios, por tanto, la dotación diaria de agua fría estimada se presenta en el
siguiente cuadro:
DOTACION DE AGUA FRIA

DEPARTAMENTO N° DORMITORIOS DOTACION X DEP.
X DEP. (L/d)
DEP. 1 3 1200
DEP. 2 3 1200
DEP. 3 3 1200
DEP. 4 3 1200
DOTACION TOTAL DE AGUA FRIA – 4800 L/d
VIVIENDA MULTIFAMILIAR
5.1.2. DOTACIÓN DE AGUA CALIENTE
Según, Norma SI.010 - 3.2.
a) En cuanto a nuestra vivienda multifamiliar cuenta con 4 departamentos de 3

dormitorios, por tanto, la dotación diaria de agua caliente estimada se presenta en el
siguiente cuadro:
DOTACION DE AGUA FRIA

DEPARTAMENTO N° DORMITORIOS X DOTACION
VIVIENDA. (L/d)
DEP. 1 3 390
DEP. 2 3 390
DEP. 3 3 390
DEP. 4 3 390
DOTACION TOTAL DE AGUA CALIENTE – 1560 L/d
VIVIENDA MULTIFAMILIAR

5.1.3. DOTACIÓN TOTAL DE LA VIVIENDA MULTIFAMILIAR
DOTACION TOTAL
DOTACION TOTAL DOTACION TOTAL DE DOTACION TOTAL
DE AGUA FRIA AGUA CALIENTE
4800 L/d 1560 L/d 4800 + 1560= 6360 L/d
5.2. CALCULO DEL VOLUMEN DE CISTERNA, TANQUE ELEVADO Y

CALENTADOR
Según el Reglamento Nacional de Edificaciones - Norma IS-010 para Instalaciones

Sanitarias, para el cálculo de volumen de cisterna, tanque elevado y calentador para
vivienda multifamiliar son las que se indican a continuación:
Según la NORMA IS.010 - 2.4. ALMACENAMIENTO Y REGULACIÓN.
e) Cuando sea necesario emplear una combinación de cisterna, bombas de elevación y
tanque elevado, la capacidad de la primera no será menor de las 3/4 partes de la
dotación diaria y la del segundo no menor de 1/3 de dicho volumen.
5.2.1. CÁLCULO DEL VOLUMEN DE CISTERNA
• A) Cálculo de volumen mínimo de Cisterna
Para el volumen se extrae la siguiente información:

La capacidad de la cisterna para el abastecimiento diario no será menor a los 3⁄4 de la
dotación
total, de agua.
CÁLCULO DEL VOLUME MÍNIMO DE CISTERNA
Vol. Cisterna-mínimo = 3/4 x Dot. Total de la Vivienda multifamiliar
Vol. Cisterna-mínimo = 3/4 x 6360
Vol. Cisterna-mínimo = 4770 L/d
Vol. Cisterna-mínimo = 4770 L/d = 4.77m3/d = 4,8 m3/d (Redondeamos el número

para así poder obtener las medidas más exactas posibles).

2m
Vol. Cisterna-mínimo = 4770 L/d
= 4.77m3/d 2.2m
= 4,8 m3/d
(Redondeamos el número para así poder 1m
H2O
obtener las medidas más exactas posibles).
• B) Cálculo total de Cisterna
Según la NORMA IS.010 - 4.2. SISTEMA DE TUBERÍA Y DISPOSITIVOS PARA SER USADOS POR
LOS OCUPANTES DE EDIFICIO
b) El almacenamiento de agua en la cisterna o tanque para combatir incendios debe ser por lo
menos de 25 m3.
Vol. Cisterna-total = 4,8 m3 + 25 m3
Vol. Cisterna-total = 29,8 m3
5.2.2. CÁLCULO DEL VOLUMEN DEL TANQUE ELEVADO
• Cálculo de volumen mínimo de Tanque Elevado
Para el volumen se extrae la siguiente información:
La capacidad del tanque elevado no será menor a 1/3 de la dotación total de agua.
CÁLCULO DEL VOLUME MÍNIMO DE TANQUE ELEVADO
Vol. Tanque-mínimo = 1/3 x Dot. Total de la Vivienda multifamiliar
Vol. Tanque-mínimo = 1/3 x 6360
Vol. Tanque-mínimo = 2120 L/d
2.15m
Vol. Tanque-mínimo = 2120 L/d
= 2.12 m3/d 1.02m
= 2,2 m3/d 1m
(Redondeamos el número para así poder H2O
obtener las medidas más exactas posibles).

5.2.3. VOLUMEN DEL CALENTADOR
• Cálculo de volumen mínimo de Calentador
Según la NORMA IS.010 - 3.4. EQUIPOS DE PRODUCCIÓN DE AGUA CALIENTE
Para el cálculo de la capacidad del equipo de producción de agua caliente, así como para el
cálculo de la capacidad del tanque de almacenamiento, se utilizarán las relaciones que se
indican a continuación, en base a la dotación de agua caliente diaria asignada, según la
siguiente tabla.
Tipo de edificio Cantidad del tanque de Capacidad horaria del equipo

almacenamiento en relación de producción de agua
con dotación diaria de litros caliente, en relación con la
dotación diaria en litros
Residencias unifamiliares y 1/5 1/7
multifamiliares
Hoteles, apart-hoteles, 1/7 1/10
albergues
Restaurantes 1/5 1/10
Gimnasios 2/5 1/7
Hospitales y clínicas, 2/5 1/6
consultorios y similares
La capacidad de cada calentador no será menor a 1/5 del consumo de agua caliente por
vivienda.
NORMA IS.010 - 3.2. DOTACIONES
a) Residencias unifamiliares y multifamiliares, según el siguiente cuadro:
Número de Dotación diaria

dormitorios por en litros
vivienda
1 120
2 250
3 390
4 420
5 450
Como anteriormente se mencionó, la vivienda multifamiliar tiene 3 dormitorios por piso, por lo
tanto, la dotación diaria en litros sería 390.
Vol. Del calentador = 1/5 (390)
Vol. Del calentador = 78 L/d
Vol. Del calentador = 80 L/d (COMERCIAL).

5.3. CÁLCULO DE UNIDADES DE GASTO
Según la NORMA IS.010 - ANEXO N°1
Unidades de gasto para el cálculo de las tuberías de distribución de agua en los edificios
(Aparatos de uso privado).
Aparato sanitario tipo Unidades de gasto

Total Agua Agua
fría caliente
Inodoro Con tanque – descarga reducida. 1,5 1,5 -
Inodoro Con tanque 3 3 -
Inodoro Con válvula semiautomática y 6 6 -
automática. 3 3 -
Inodoro Con válvula semiautomática y
automática de descarga reducida.
1 0,75 0,75
Bidé 1 0,75 0,75
Lavatorio 3 2 2
Lavadero 2 1,5 1,5
Ducha 2 1,5 1,5
Tina 3 3 -
Urinario Con tanque 5 5 -
Urinario Con válvula semiautomática y 2,5 2,5 -
automática 3 3 -
Urinario Con válvula semiautomática y
automática.
Urinario múltiple
PARA EL PRIMER NIVEL:
Para el cálculo de las unidades de gastos se extrae la información resaltada, procedemos a

sumar las unidades de gasto de redes de agua fría cada aparato sanitario, las cuales serían:
COCINA 1 lavadero 2 UG
LAVATORIO 1 lavadero 2 UG
1 lavatorio 0.75 UG
S.H. 1 inodoro 3 UG
1 ducha 1.5 UG
S.H. 1 lavatorio 0.75 UG 21.5 UG
1 inodoro 3 UG
1 ducha 1.5 UG
PATIO A X metro cuadrado 3 UG
PATIO B X metro cuadrado 3 UG
PATIO C X metro cuadrado 2 UG
Para el cálculo de las unidades de gastos se extrae la información resaltada, procedemos a

sumar las unidades de gasto de redes de agua caliente cada aparato sanitario, las cuales
serían:
COCINA 1 lavadero 2 UG
LAVATORIO 1 lavadero 2 UG
1 lavatorio 0.75 UG
S.H. 1 ducha 1.5 UG 8.5 UG
S.H. 1 lavatorio 0.75 UG
1 ducha 1.5 UG
PARA EL SEGUNDO NIVEL (PLANTA TÍPICA):
Para el cálculo de las unidades de gastos del segundo nivel, se usaría lo anteriormente hallado
en el primer nivel, restándole los espacios que no se encuentran en este nivel como los son la
lavandería y los patios. Por lo tanto, las unidades de gastos serían 19.
5.3.1. PLANOS DE UNIDADES DE GASTO

5.4. ISOMETRIA DE LA RED DE TUBERIA PARA EL SEGUNDO NIVEL
Para más detalle los planos e isometrías estarán al final del informe.

5.5. CÁLCULO DE DIAMETROS Y CAUDALES:
Según la NORMLA IS. 010 - Anexos 3 y 4.
Además, con los datos anteriormente calculados como por

ejemplo los volúmenes de la Cisterna y Tanque elevado,
las Unidades de Gasto en cada nivel, el nuevo volumen de
la cisterna con agua contra incendios (ACI) y se calculará
los diámetros de tubería de la distribución, impulsión,
succión y aducción.

5.6. TUBERIAS DE DISTRIBUCIÓN:
Según la NORMA IS. 010 – Anexo 3
El cálculo de los diámetros de tubería de distribución se realiza con la sumatoria de las

unidades de gasto de cada nivel y la tabla de conversiones de Unidades de Gasto (UG) con los
diámetros de tubería (∅). Comenzamos con el primer nivel, tenemos 31 UG la cual cuenta con
una tubería de 1”. En el segundo nivel cuenta con 19UG, la cual sumando con el primer piso
tenemos un total de 50UG con una tubería de 1”. Luego, en el tercer piso, ya sumando las UG
de los pisos anteriores, tenemos un total de 69UG la cual tiene una tubería de 1” a ¼”.
Finalmente, para el último piso tenemos 88UG con una tubería de 1” a ¼” de diámetro.
UNIDADES DE GASTO ∅Diámetro

3UG – 5 UG ½”
6UG – 24 UG ¾”
26UG – 60UG 1”
65UG – 170UG 1”-1/4”
180UG – 320UG 1-1/2”
340UG 2”
∅ de tuberías de distribución: ∅ 1” y ∅1/4”
5.6.1. TUBERÍA DE IMPULSIÓN:
Según la NORMA IS. 010 – Anexo 5
Para hallar el diámetro de la tubería de impulsión se hace uso del Caudal 1 (Q1) que sale al
aplicar la Norma IS.010 anexo 5 con 88UG siendo el caudal de 1.56 l/s. Luego, para el Caudal
2(Q2), es el cálculo con el volumen del tanque elevado de 2.20m3 como se muestra en el
ejemplo:
Q1 = 1.56 l/s
2.20 ∗ 1000
Q2 =
2x3600
Q2 = 0.31 l/s
Qimp = Q1 + Q2
Qimp = 1.56 + 0.31
Qimp = 1.87 l/s
1
∅ de tubería de impulsión es: 1 2”

5.6.2. TUBERÍA DE SUCCIÓN:
Es también conocido como tubería de aspiración y comprende la tubería y accesorios

instalados entre el reservorio y la conexión de succión de la bomba, en la norma OS. 040 debe
ser como mínimo un diámetro superior a la tubería de impulsión que vendría hacer ∅ 2”.
∅ de tubería de succión es: 2”
5.6.3. TUBERÍA DE ADUCCIÓN:
En este caso solo haremos el cálculo con el volumen de la cisterna 4.80 m3, para el uso de los
usuarios de la vivienda multifamiliar.
4.80 ∗ 1000
Q=
6x3600
Q = 0.20 𝑙/𝑠
∅ de tubería de succión es: 1/2”
En el segundo caso haremos el cálculo de los

volúmenes de agua contra incendio (ACI) que será
como mínimo 25m3 según la Norma IS.010 4.2 B y
agua de la cisterna original (ACO).
𝑉𝑡𝑜𝑡𝑎𝑙 = 𝑉𝑎𝑐𝑖 + 𝑉𝑎𝑐𝑜

𝑉𝑡𝑜𝑡𝑎𝑙 = 25𝑚3 + 4.80𝑚3
𝑉𝑡𝑜𝑡𝑎𝑙 = 29.80 𝑚3
29.80 ∗ 1000
Q=
6x3600
Q = 1.38 𝑙/𝑠
∅ de tubería de aducción es: 1”-1/4”

5.7. PLANOS DE DIÁMETRO DE TUBERIAS
Para más detalle los planos e isometrías estarán al final del informe.

6. CONCLUSIONES:
En conclusión, el presente informe es evidencia del aprendizaje del curso Instalaciones

Sanitarias, que en el transcurso de las clases logramos adquirir un conocimiento sólido, el cual
usamos para el proceso del diseño de nuestro proyecto. Por lo tanto, se infiere que como
grupo aprendimos la correcta distribución de las tuberías de agua fría y agua caliente,
tomando en cuenta la correcta simbolización en los planos e isometrías, así como también la
ubicación de la cisterna, el tanque elevado y el calentador e hicimos uso de un sistema agua
contra incendios añadiendo las tuberías de este mismo, ubicamos los gabinetes contra
incendios y la conexión siamesa. Para este trabajo fue de vital importancia hacer el uso de la
normativa IS. 010, OS. 040 y los manuales para establecer parámetros en el diseño y el cálculo
de las tuberías de los diferentes niveles de nuestro proyecto multifamiliar.

CALENTADOR
PROYECTADO
VOL.=80 LIT.
Ø1/2"
DE DISTRIBUCIÒN
DE AGUA FRÍA
SUBE TUBERÌA
CL.
CONTRA INCENDIOS
SUBE TUBERÌA
DE Ø1"
Ø1/2"
Ø1/2"
Ø1/2"
Ø1/2"
Ø1/2"
Ø3/4" Ø3/4" Ø1/2"
8
Ø1/2" Ø1/2"
COCINA
9
7
COCHERA n.p.t +/- 0.00
n.p.t +/- 0.00 Ø1/2" JARDÍN DORMITORIO Ø3/4" S.H.
6
n.p.t +/- 0.00
PATIO n.p.t +/- 0.00
M
| | | | |
n.p.t -0.15 PRINCIPAL Ø1/2" Ø1/2"
5
n.p.t +/- 0.00
Ø1/2"
Ø1/2"
Ø1/2"
Ø3/4"
4
Ø1/2" Ø1/2"
SUBE TUBERÌA
DE IMPULSIÒN
3
Ø1 1/2"
|
Ø1/2"
PROYECCIÓN TECHO
Ø1"-1/2"
Ø1/2"
Ø3/4"
2
GCI
1
|
Ø1/2" Ø1/2" Ø1/2"

|
HALL RECIBO Ø1/2" PASADIZO JARDÍN

INGRESO n.p.t +/- 0.00 n.p.t +/- 0.00 n.p.t +/- 0.00 n.p.t +/- 0.00
PRINCIPAL TUBERÍA DE TUBERÍA DE Ø1/2" S.H. Ø1/2"

AGUA CONTRA IMPULSIÓN
|
n.p.t +/- 0.00 n.p.t +/- 0.00

INCENDIO Ø1"-1/2" T. DE A.F. Ø1" PVC. Ø1" Ø3/4" Ø1/2"
Ø1/2" Ø1/2" Ø1/2" Ø1/2"
|
Ø1/2"
| |
CL.
POT.= 3/4 H.P.(aprox.)
ELECTROBOMBAS
CISTERNA
|
VOL.=29.8m3 Ø1/2"
Ø1/2"
Ø2"
HALL DORMITORIO 2
n.p.t +/- 0.00
Ø1/2" Ø2" n.p.t +/- 0.00
DORMITORIO 1
VÁLVULA TUBERÍA DE n.p.t +/- 0.00
FLOTADOR FLOTADOR IMPULSIÓN
Ø1"-1/2"
SALA COMEDOR
POT.= 3/4 H.P.(aprox.)
ELECTROBOMBAS
n.p.t +/- 0.00
CL.
n.p.t +/- 0.00
Ø2"
Ø2"
|
Ø1/2" JARDÍN
n.p.t -0.15
CONEXIÓN
SIAMESA
| | | |
PRIMER PISO
ESC.:1/50
CÁTEDRA: PROYECTO:
LAMINA
PEDRO MAX TORRES ROJAS REDES DE AGUA FRIA Y CALIENTE
Arquitectura y Urbanismo
UPN
ALUMNO:
DIEGO ANDRÉS SILVESTRE CALDERÓN
VALERIA MILENE PEÑA CHÁVEZ
JOEL SAENZ MOLINA
LINDALVA MIRELLA ROLDAN ZEGARRA
LIZBETH MARIA SALAZAR GUTIERREZ
PRIMER NIVEL
Fecha : 07/10/2022 Escala : 1 / 50

IS-01
Ø1/2"
DE DISTRIBUCIÒN
DE AGUA FRÍA
BAJA TUBERÌA
CL.
CONTRA INCENDIOS
SUBE TUBERÌA
DE Ø1"
Ø1/2"
8
Ø1/2" Ø1/2"
Ø1/2"
9 10 11 12 13 14 15 16
7
COCINA DORMITORIO Ø3/4"
Ø1/2"
M
n.p.t +2.80
PRINCIPAL S.H.
21 20 19 18 17
|
n.p.t +2.80
n.p.t +2.80
Ø1/2"
Ø1/2"
Ø1/2"
DE IMPULSIÒN
SUBE TUBERÌA
Ø1 1/2"
CALENTADOR Ø1/2"
|
PROYECTADO Ø1/2"
Ø3/4"
VOL.=80 LIT.
Ø1/2"
Ø1/2"
Ø1/2"
Ø1/2"
Ø1/2"
|
Ø3/4"
HALL RECIBO PASADIZO Ø1/2"
n.p.t +2.80
n.p.t +2.80 n.p.t +2.80
S.H. Ø1/2"
|
n.p.t +2.80
Ø3/4" Ø3/4" Ø3/4" Ø1/2"
GCI
CL.
CL.
Ø1/2"
ESTAR - TV
n.p.t +2.80 DORMITORIO 2
DORMITORIO 1 n.p.t +2.80
n.p.t +2.80
SALA COMEDOR
n.p.t +2.80 n.p.t + 2.80
SEGUNDO PISO
ESC.:1/50
CÁTEDRA: PROYECTO:
LAMINA
UPN
ALUMNO:
JOEL SAENZ MOLINA
SEGUNDO NIVEL
Fecha : 07/10/2022 Escala : 1 / 50

IS-02
Ø1/2"
DE DISTRIBUCIÒN
DE AGUA FRÍA
BAJA TUBERÍA
CL.
DE Ø1"-1/4"
CONTRA INCENDIOS
SUBE TUBERÌA
Ø1/2"
8
Ø1/2" Ø1/2"
Ø1/2"
9 10 11 12 13 14 15 16
7
Ø1/2"
n.p.t +5.60
PRINCIPAL S.H.
21 20 19 18 17
|
n.p.t +5.60
n.p.t +5.60
Ø1/2"
Ø1/2"
Ø1/2"
DE IMPULSIÒN
SUBE TUBERÌA
Ø1 1/2"
CALENTADOR Ø1/2"
|
PROYECTADO Ø1/2"
Ø3/4"
VOL.=80 LIT.
Ø1/2"
Ø1/2"
Ø1/2"
Ø1/2"
Ø1/2"
|
HALL RECIBO PASADIZO Ø1/2"

n.p.t +5.60 n.p.t +5.60
n.p.t +5.60
S.H. Ø1/2"
|
n.p.t +2.80
Ø3/4" Ø3/4" Ø3/4" Ø1/2"
GCI
CL.
CL.
Ø1/2"
ESTAR - TV
n.p.t +5.60
DORMITORIO 2
n.p.t +5.60
SALA COMEDOR
n.p.t +5.60
n.p.t +5.60
TERCER PISO
ESC.:1/50
CÁTEDRA: PROYECTO:
LAMINA
UPN
ALUMNO:
JOEL SAENZ MOLINA
TERCER PISO
Fecha : 07/10/2022 Escala : 1 / 50

IS-03
Ø1/2"
DE DISTRIBUCIÒN
DE AGUA FRÍA
BAJA TUBERÍA
CL.
DE Ø1"-1/4"
CONTRA INCENDIOS
LLEGA TUBERÌA
Ø1/2"
8
Ø1/2" Ø1/2"
Ø1/2"
9 10 11 12 13 14 15 16
7
Ø1/2"
n.p.t +8.40
PRINCIPAL S.H.
21 20 19 18 17
|
n.p.t +8.40
n.p.t +8.40
Ø1/2"
Ø1/2"
Ø1/2"
DE IMPULSIÒN
SUBE TUBERÌA
Ø1 1/2"
CALENTADOR Ø1/2"
|
PROYECTADO Ø1/2"
Ø3/4"
VOL.=80 LIT.
Ø1/2"
Ø1/2"
Ø1/2"
Ø1/2"
Ø1/2"
|
HALL RECIBO
n.p.t +8.40 PASADIZO Ø1/2"
n.p.t +8.40 n.p.t +8.40
S.H. Ø1/2"
|
n.p.t +8.40
Ø3/4" Ø3/4" Ø3/4" Ø1/2"
GCI
CL.
CL.
Ø1/2"
ESTAR - TV
n.p.t +8.40
DORMITORIO 2
n.p.t +8.40
SALA
n.p.t +8.40 COMEDOR
n.p.t +8.40
CUARTO PISO
ESC.:1/50
CÁTEDRA: PROYECTO:
LAMINA
UPN
ALUMNO:
JOEL SAENZ MOLINA
CUARTO PISO
Fecha : 07/10/2022 Escala : 1 / 50

IS-04
DE DISTRIBUCIÒN
DE AGUA FRÍA
BAJA TUBERÍA
DE Ø1"-1/4"
56 55 54 53 52 51 50 49
57 58 59 60 61 62 63 64
SUBE TUBERÍA
DE IMPULSIÒN
Ø1 1/2"
AZOTEA
N.P.T. +11.20
AZOTEA
N.P.T. +11.20
PLANTA AZOTEA
ESC.:1/50
CÁTEDRA: PROYECTO:
LAMINA
UPN
ALUMNO:
JOEL SAENZ MOLINA
AZOTEA
Fecha : 07/10/2022 Escala : 1 / 50

IS-05
ELEVADO
TANQUE
N.P.T. +14.67
VOL.=2.20m3
DE DISTRIBUCIÒN
DE AGUA FRÍA
BAJA TUBERÌA
DE Ø1"-1/4"
DE DISTRIBUCIÒN
DE AGUA FRÍA
BAJA TUBERÌA
DE Ø1"-1/4"
SUBE TUBERÌA
Ø1 1/2"
DE IMPULSIÒN
Ø1"-1/4"
LLEGA TUBERÌA
DE IMPULSIÒN
Ø1 1/2"
N.P.T. +13.20
Ø1 1/2"
AZOTEA
N.P.T. +11.20
AZOTEA
N.P.T. +11.20
UBICACIÓN DEL
TANQUE ELEVADO
ESC.:1/50
CÁTEDRA: PROYECTO:
LAMINA
PEDRO MAX TORRES ROJAS UBICACIÓN DEL TANQUE ELEVADO
UPN
ALUMNO:
JOEL SAENZ MOLINA
TANQUE ELEVADO
Fecha : 07/10/2022 Escala : 1 / 50

IS-06
DU
CH
A
INO
DO LA
RO VA
TO
RIO
"
1/2 /2"
Ø
/2 " Ø1
Ø1
/2"
Ø1 Ø1 "
/2 /2
" Ø1
/4" CH
A
Ø3 DU
RIO
TO
VA /2" RO
LA Ø1NODO
I Ø1
/2"
Ø
Ø1 1/2" /2"
/2" Ø1 1/2"
Ø1 Ø
/2"
Ø3
/4"
/2 "
LA Ø1
VA
DE /2"
RO Ø1
D OR
TA
LEN80 L
CA
/2"
Ø1
/4"
Ø3
/2"
Ø1
/2"
Ø1 Ø3
" /4"
Ø1/2
/4"
Ø3
/4"
Ø3
CÁTEDRA: PROYECTO:
LAMINA
PEDRO MAX TORRES ROJAS ISOMETRIA DE REDES DE AGUA FRIA

Y CALIENTE
UPN
ALUMNO:
JOEL SAENZ MOLINA
Fecha : 07/10/2022 Escala : 1 / 100
IS-07

Instalaciones sanitarias multifamiliares

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Instalaciones sanitarias multifamiliares

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD PRIVADA

COMAS, OCTUBRE 2022

# Código de Apellidos y nombres % del trabajo

UNIVERSIDAD PRIVADA DEL NORTE | 1

El siguiente informe describe e incluye los temas y conceptos aprendidos en clases

✓ Realizar una correcta distribución de redes de agua, para evitar en un futuro,

✓ Utilizar y realizar los cálculos correctos de dotaciones de agua para evitar un

✓ Realizaremos los cálculos de consumos, y aportes de agua según el uso de la

✓ Diseñar, distribuir, dimensionar y calcular la red de sistema contra incendios

✓ Utilizaremos herramientas como programas (AutoCAD) para realizar una

UNIVERSIDAD PRIVADA DEL NORTE | 2

4.1. ASPECTOS GENERALES

El proyecto cuenta con un área de 160 m2 y un perímetro de 56m, el edificio cuenta

UNIVERSIDAD PRIVADA DEL NORTE | 3

La vivienda multifamiliar cuenta con 4 pisos y una azotea.

4.4. DESCRIPCION DE LA EDIFICACION

El proyecto cuenta con 4 departamentos más una azotea. Procederemos a describir

5.1. CÁLCULO DE DOTACIÓN DIARIA TOTAL DE AGUA

UNIVERSIDAD PRIVADA DEL NORTE | 4

5.1.1. DOTACIÓN DE AGUA FRIA

Según, Norma SI.010 - 2.2.

DOTACION DE AGUA FRIA

5.1.2. DOTACIÓN DE AGUA CALIENTE

Según, Norma SI.010 - 3.2.

a) En cuanto a nuestra vivienda multifamiliar cuenta con 4 departamentos de 3

DOTACION DE AGUA FRIA

UNIVERSIDAD PRIVADA DEL NORTE | 5

4800 L/d 1560 L/d 4800 + 1560= 6360 L/d

5.2. CALCULO DEL VOLUMEN DE CISTERNA, TANQUE ELEVADO Y

Según el Reglamento Nacional de Edificaciones - Norma IS-010 para Instalaciones

5.2.1. CÁLCULO DEL VOLUMEN DE CISTERNA

• A) Cálculo de volumen mínimo de Cisterna

Para el volumen se extrae la siguiente información:

CÁLCULO DEL VOLUME MÍNIMO DE CISTERNA

Vol. Cisterna-mínimo = 3/4 x Dot. Total de la Vivienda multifamiliar

Vol. Cisterna-mínimo = 3/4 x 6360

Vol. Cisterna-mínimo = 4770 L/d

Vol. Cisterna-mínimo = 4770 L/d = 4.77m3/d = 4,8 m3/d (Redondeamos el número

UNIVERSIDAD PRIVADA DEL NORTE | 6

• B) Cálculo total de Cisterna

Vol. Cisterna-total = 4,8 m3 + 25 m3

Vol. Cisterna-total = 29,8 m3

5.2.2. CÁLCULO DEL VOLUMEN DEL TANQUE ELEVADO

• Cálculo de volumen mínimo de Tanque Elevado

Para el volumen se extrae la siguiente información:

CÁLCULO DEL VOLUME MÍNIMO DE TANQUE ELEVADO

Vol. Tanque-mínimo = 1/3 x Dot. Total de la Vivienda multifamiliar

Vol. Tanque-mínimo = 1/3 x 6360

Vol. Tanque-mínimo = 2120 L/d

UNIVERSIDAD PRIVADA DEL NORTE | 7

• Cálculo de volumen mínimo de Calentador

Según la NORMA IS.010 - 3.4. EQUIPOS DE PRODUCCIÓN DE AGUA CALIENTE

Tipo de edificio Cantidad del tanque de Capacidad horaria del equipo

NORMA IS.010 - 3.2. DOTACIONES

a) Residencias unifamiliares y multifamiliares, según el siguiente cuadro:

Número de Dotación diaria

Vol. Del calentador = 1/5 (390)

Vol. Del calentador = 78 L/d

Vol. Del calentador = 80 L/d (COMERCIAL).

UNIVERSIDAD PRIVADA DEL NORTE | 8

Según la NORMA IS.010 - ANEXO N°1

Aparato sanitario tipo Unidades de gasto
