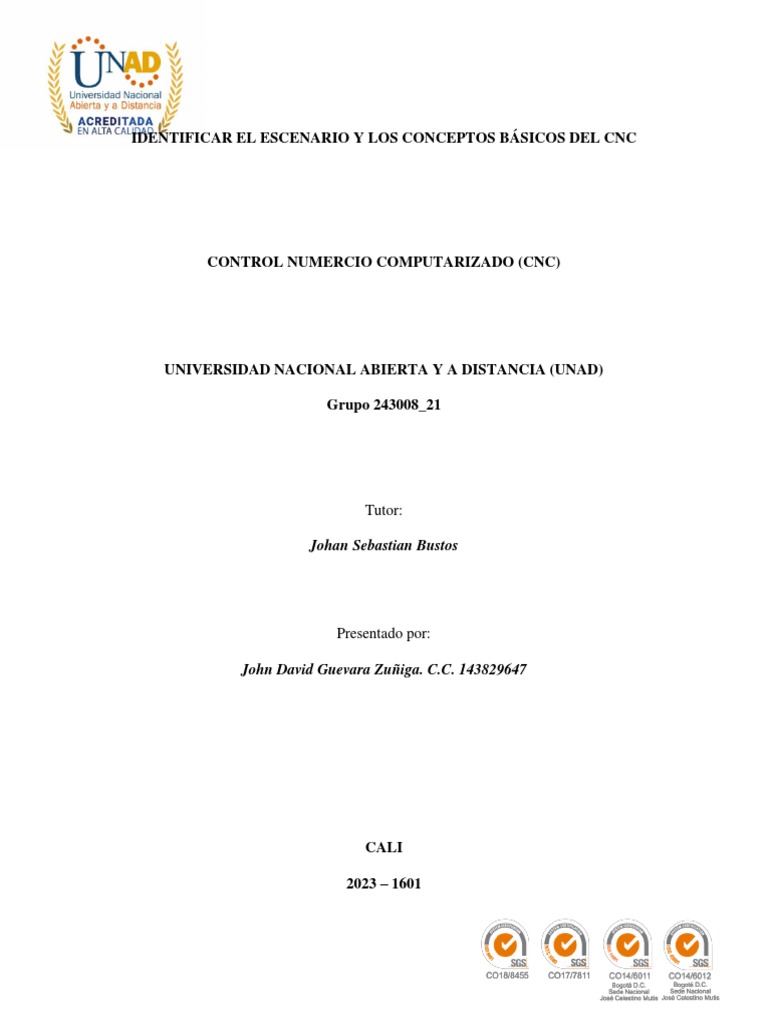

IDENTIFICAR EL ESCENARIO Y LOS CONCEPTOS BÁSICOS DEL CNC

CONTROL NUMERCIO COMPUTARIZADO (CNC)

UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA (UNAD)

Grupo 243008_21

Tutor:

Johan Sebastian Bustos

Presentado por:

John David Guevara Zuñiga. C.C. 143829647

CALI

2023 – 1601
1. Investigar sobre los conceptos del diseño asistido por computador (CAD), fabricación
asistida por computador (CAM) y control numérico computarizado (CNC).

Diseño asistido por computador (CAD): Es el software que utilizamos para crear
figuras utilizando un computador este posibilita rapidez y precisión a la hora de crear
nuestra figura además permite fáciles revisiones y transmisión electrónica de
archivos (spectraCAD Engraver).

Fabricación asistida por computador (CAM): Es el software que utilizamos para


codificar nuestro dibujo es la transición o enlace entre el CAD y el CNC (spectraCAM
Milling).

Control numérico computarizado (CNC): Es el software que recibe la


instrucciones generadas en el CAM y las utiliza para crear una pieza a partir de un
bloque de materia prima. El CNC es una maquina controlada por computador
(CNCbase for intelitek CNC & Fanuc emulator).

2. Investigar sobre el sistema de coordenadas empleadas, tipo de entidades que se


pueden hacer, tipos de vista, botones de capas, barras de herramientas, dibujos,
funciones de zoom, definición de unidades de medida, especificación del tamaño de
la pieza, espaciamiento de cuadrícula y manejo de archivos de la herramienta
computacional spectraCAD engraver.

Sistema de coordenadas empleadas:

Coordenadas absolutas: se basan en el origen SCP (0,0), que corresponde a la

intersección de los ejes X e Y.

Coordenadas relativas: se basan en el último punto precisado.


Coordenadas polares: describe un punto en el espacio como un ángulo de rotación
alrededor del origen y un radio desde el origen.

Tipo de entidades que se pueden hacer: Las entidades son todos los dibujos en el
área de trabajo, los tipos de entidades que se pueden hacer son línea, arco de 3 puntos,
arco de radio, círculo, rectángulo, punto y texto.

Tipos de vista: La vista es la posición y el tamaño del área de dibujo con respecto al
origen cambia la vista utilizando zoom in o zoom out.

Botones de capas: Es una lámina transparente sobre la que dibujas entidades, puedes
visualizar una capa o varias capaz juntas.
Barras de herramientas: Contiene botones que corresponden a los comandos que
se utilizan con frecuencia.

Dibujos: Son todas la entidades que creas en el área de dibujo.

Funciones de zoom: Tiene varios niveles de zoom.

Definición de unidades de medida: Las unidades pueden ser seleccionadas en


pulgadas o en milímetros.

Especificación del tamaño de la pieza: Determina el tamaño del dibujo, una vez
seleccionado el tamaño de la pieza los limites aparecerán en pantalla.
Espaciamiento de cuadrícula y manejo: Ayuda a evaluar la distancia entre puntos
y a realizar el dibujo con más precisión.

Manejo de archivos de la herramienta computacional: Gestor de archivos,


creación y almacenamiento de dibujos, apertura e importación de dibujos, impresión
de dibujos en spectraCAD.

3. Investigar sobre los fundamentos de fresadora, operaciones básicas y avanzadas,


superficies pautadas y barridas de fresado con la herramienta computacional
SpectraCAM Milling

Fundamentos de fresadora: Una fresadora es una máquina herramienta diseñada


para realizar trabajos de mecanizado por arranque de viruta, mediante el movimiento
de una herramienta rotativa de varios filos de corte, denominada fresa

Operaciones básicas y avanzadas:


Planeado: Consiste en un corte plano sobre toda la superficie, es la operación más
habitual que puede realizarse.

Taladro: Consiste en desplazar la broca hasta el lugar determinado para abrir un


hueco a profundidad y diámetro de la específicos.

Vaciado: Consiste en eliminar todo el material dentro de un área geométricamente


definida, los recorridos pueden ser programados para crear islas dentro del bolsillo.
Grabado: En las operaciones en el plano XY permite añadir letras, se pueden
determinar fuente y profundidad.

Superficie de revolución: Esta superficie se crea a partir de tallar una imagen en la


pieza que corresponde a un recorrido de la herramienta girando alrededor de un eje
central.

Superficies pautadas: Esta superficie se crea permite eliminar material entre dos
geometrías iguales, las geometrías pueden ser abiertas y residir en otro plano.

Superficies barridas: Estas superficies se crean a partir de la selección de dos


geometrías la primaria está definida en plano XY y define el área barrida y la segunda
es el área perpendicular y define el área al eliminar

4. Analizar qué tipo de material y máquina CNC se requiere mecanizar un sistema de


acoplamiento, en el cual se pueda ensamblar y desensamblar un sensor de
conductividad eléctrica, una termocupla, un agitador mecánico y una celda
contenedora de líquidos. El sistema de acoplamiento debe ser funcional, para poder
realizar la medición de conductividad eléctrica en una solución acuosa.

Para este prototipo podemos utilizar algún polímetro como materia prima y una
fresadora CNC como maquina de trabajo, es importante las medidas de los diámetros
y las longitudes de cada uno de los elementos que ingresan a la celda contenedora de
líquidos.
BIBLIOGRAFÍA
• Vargas, E. y Nuñez, L.(2020) Geometría III: Geometría analítica plana y del espacio.
ed. Santiago de los Caballeros: Universidad Abierta para Adultos (UAPA). (pp. 20-
21). https://elibro-net.bibliotecavirtual.unad.edu.co/es/ereader/unad/176654
• Román, J. (2013). Álgebra lineal y geometría cartesiana (pp. 374-435).https://elibro-
net.bibliotecavirtual.unad.edu.co/es/ereader/unad/50265?page=374
• Phanden, R. (2021). An Introduction to NC/CNC Machines and Automation.(pp. 4-
24). https://figshare.com/articles/book/An_Introduction_to_NC_CNC_Machines_an
d_Automation/14258420/1
• Arriaga, L. (2015). Aspectos generales del control numérico. (pp. 26-40, 113-133).
https://elibro-net.bibliotecavirtual.unad.edu.co/es/ereader/unad/73982?page=26
• Tornero, F. (2012). Programación de control numérico (pp. 185-190). https://elibro-
net.bibliotecavirtual.unad.edu.co/es/ereader/unad/43089?page=185
• Bustos, J. (2022). Sistemas de
coordenadas. https://repository.unad.edu.co/handle/10596/53786
