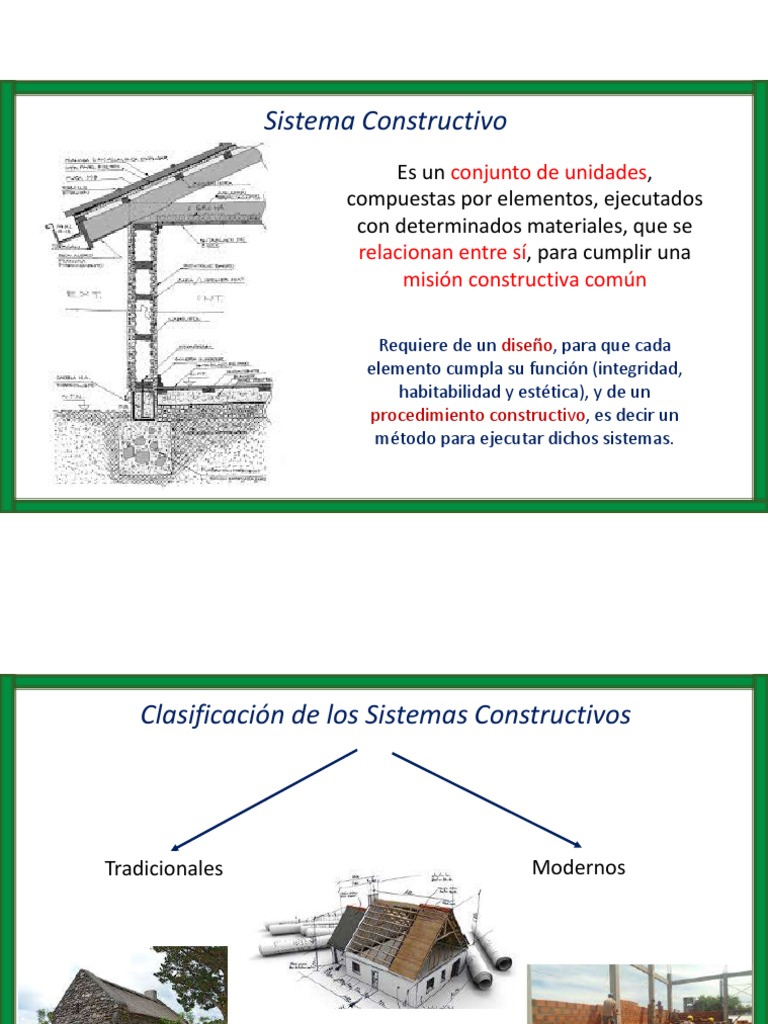

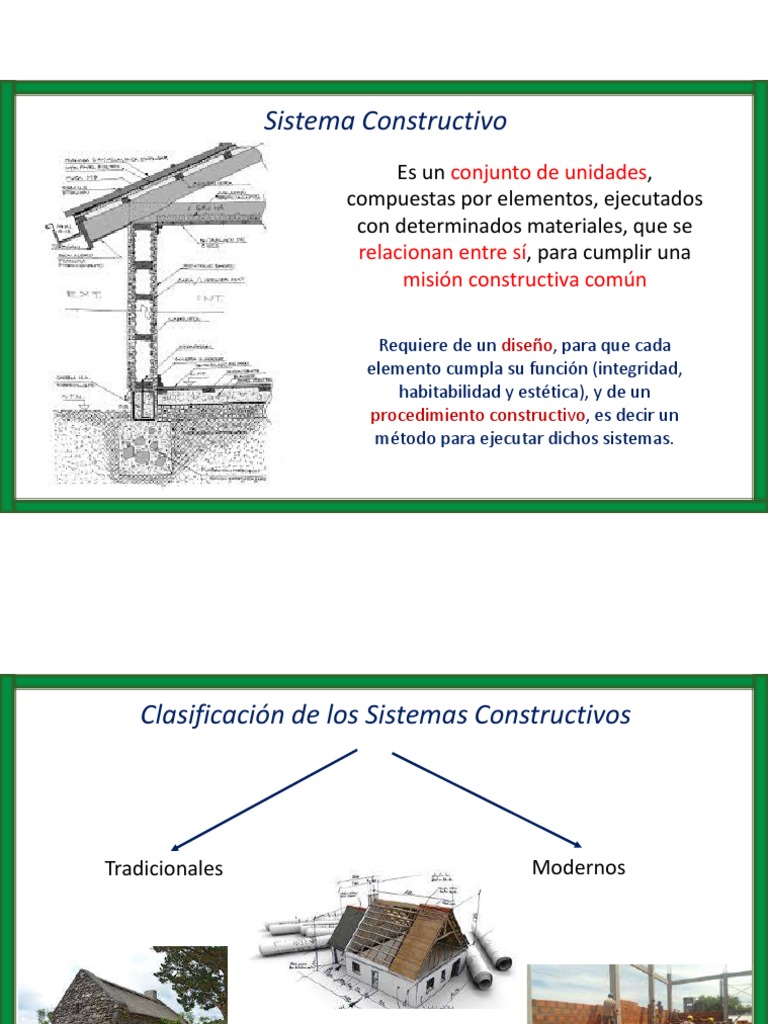

Sistema Constructivo

Es un conjunto de unidades,
compuestas por elementos, ejecutados
con determinados materiales, que se
relacionan entre sí, para cumplir una
misión constructiva común

Requiere de un diseño, para que cada

elemento cumpla su función (integridad,
habitabilidad y estética), y de un
procedimiento constructivo, es decir un
método para ejecutar dichos sistemas.
 Clasificación de los Sistemas Constructivos

Tradicionales Modernos
 Sistemas Constructivos Tradicionales
Los métodos de construcción son principalmente manuales.
Han sido de “muros portantes” o “paredes maestras”, que además de
sostener la cubierta, tenían la función de cerramientos.

Estos muros de carga se han venido ejecutando con diversos elementos:

ladrillos, mampuestos, y de distintos materiales: piedra, ladrillo, etc.
 Sistemas Constructivos Modernos

Son entramados estructurales o sistemas reticulares, fruto de la evolución del

hormigón armado y de las estructuras metálicas.

Se basan en la separación de funciones. Se separa la estructura del

cerramiento.
La estructura cumple la función de integridad y el cerramiento y la fachada la
función de habitabilidad y estética.
 Evolución de los Sistemas Constructivos
El cambio o evolución empezó aproximadamente en el primer cuarto del
Siglo XX cuando comenzaron a generalizarse dos tipos de situaciones:

 El abandono de las estructuras murarias para pasar al uso continuado de

las estructuras reticulares (pilares y vigas).

 El olvido de los sistemas pasivos de acondicionamiento (inercia

térmica, aireación, control de sombras, etc.) para pasar al uso masivo de
los sistemas de acondicionamiento electromecánicos.
 Evolución de los Sistemas Constructivos
A lo anterior se suma la mejora y proliferación de materiales que facilitaban la
respuesta funcional de los edificios:

 Elementos metálicos protegidos contra la oxidación y materiales más

compactos, que permitían pasar de las fachadas “esponja”, que
regulaban la filtración del agua de lluvia mediante su absorción
temporal, a las fachadas “impermeables”, con bajos coeficientes de
succión, que simplemente evitaban la filtración
 Evolución de los Sistemas Constructivos
 Las láminas impermeables, que han facilitado la proliferación de las
cubiertas planas frente a las inclinadas
 Evolución de los Sistemas Constructivos
Analizando lo anterior:

Sería bueno aprovechar al máximo la innovación de materiales y

elementos, volviendo a poner en valor los criterios constructivos que han
dado un buen resultado en épocas pasadas.
Todos los sistemas y elementos constructivos que los constituyen deben estar
diseñados y ejecutados para cumplir una determinada función constructiva.

Definió Vitruvio en su “tríada”:

- integridad (firmitas)

- habitabilidad (utilitas)

- estética (venustas).

La Triada de Vitrubio
Sin olvidar la nueva exigencia, más actual, de sostenibilidad:

 Equilibrio de consumo de materiales y de energía en su diseño y ejecución

 Facilidad de mantenimiento a lo largo de su vida útil, y

 Posibilidad de recuperación o reciclado al final de la misma.

Sistemas Constructivos Tradicionales

 Sistemas constructivos con tierra

 Sistemas constructivos en piedra

 Sistemas constructivos de ladrillo

 Sistemas constructivos en madera

 Sistemas Constructivos con tierra
Las construcciones en tierra fueron las primeras soluciones de abrigo
que el hombre llevó a cabo a partir del momento en que desarrolló su
actividad de forma sedentaria.

La preservación en el uso de este material a través de la tradición oral

a lo largo de la historia, ha permitido su adaptación en el tiempo y en
la actualidad forma parte del patrimonio cultural que identifica a las
culturas.

Veremos algunos sistemas en tierra: Adobe, tapial y superadobe

 Adobe

También llamado ladrillo crudo. Consiste en una masa de barro (arcilla

y arena), generalmente mezclada con paja u otras fibras añadidas para
darle mayor cohesión y evitar grietas, moldeada en forma de ladrillo y
secada directamente al sol.

Explicación del arquitecto Hostel en Cachi, Salta https://www.youtube.com/watch?v=Rg7D3V5SDQw

 Adobe
La mejor tierra para la producción de adobe debe
tener entre un 15% y un 30% de arcilla para
cohesionar el material mientras el resto puede
ser arena o áridos más gruesos. Demasiada arcilla
puede producir fisuras, mientras que una falta de
esta produciría fragmentación por falta de
cohesión

Se compactan dándoles la forma deseada y entonces se dejan secar. La

mezcla se introduce en el molde y se presiona sobre el material. Después
se saca del molde y se deja secar (curar) al aire durante 10-14 días para
poder ser utilizados en la construcción.
Fabricación del ladrillo de adobe https://www.youtube.com/watch?v=LpjOqBxSBsI&t=95s
 Beneficios del Adobe
 El adobe actúa como filtro mejorando la calidad del aire en el interior de
la construcción. En general se puede usar materiales locales.
 Posee un bajo costo y hacer ladrillos de adobe es rápido y sencillo.
 El adobe es totalmente reciclable.
 Posee propiedades de aislamiento acústico.
 La edificación con tierra al utilizar muros gruesos tiene una gran inercia
térmica. Así, permite atenuar los cambios de temperatura externos,
creando un ambiente interior agradable. Sobre todo resulta adecuada en
climas con oscilaciones extremas de temperatura entre el día y la noche.
Tapia o Tapial

Utilizando un molde formado por dos

tableros paralelos, unidos por costales y
agujas, se construye una tapia a base de
barro apisonado, que se deja secar al sol.

El encofrado suele ser de madera y en el

proceso se van colocando dos maderas
paralelas, entre las que se vierte tierra en
tandas de 10 ó 15 cm, y se compacta
mediante apisonado.

https://www.youtube.com/watch?v=boRySURFUsE
 Tapia o Tapial

Luego se corre el encofrado a otra

posición para seguir con el muro. La
tierra compactada se seca al sol, y una El tapial es una técnica constructiva
vez que la tapia o tapial queda tradicional que se destaca por su
levantado, las puertas y ventanas se estabilidad y dureza.
abren a cincel. https://www.youtube.com/watch?v=k0ZF96g2NVI&t=7s
 Tapia o Tapial Debido a que el tapial
tiende a absorber
agua, a menudo es
Se puede añadir a la tierra aditivos para conveniente disponer
mejorar algunas propiedades como: la tapia sobre un
basamento de piedra
para evitar la
 paja o crin de caballo para degradación rápida
estabilizarlo, en esa zona clave
para la estabilidad.

 pequeñas piedras para conseguir un

resultado más resistente, o

 cañas o palos dispuestos de cierta

manera en el interior de los muros
para que aumente la resistencia
manteniendo la elasticidad de la
construcción sin añadir peso.
 Superadobe
Esta técnica se ejecuta superponiendo sacos
llenos de tierra del lugar, entre hiladas se coloca
alambre de púas que da consistencia a la
estructura.

El alambre de púas añade resistencia a la

tracción a las estructuras tradicionales de
tierra, otorgándoles resistencia frente a
los terremotos.

https://www.youtube.com/watch?v=RyT2La3biHU&t=1s
 Superadobe
 El alambre de púas añade resistencia a la tracción otorgándole
resistencia frente a los terremotos.

 Las formas aerodinámicas de estas construcciones aumentan la

resistencia al paso de huracanes.

 El innovador empleo de la tierra dentro de sacos mejora el

comportamiento frente a inundaciones y facilita la construcción.

 Y la propia tierra aporta el aislamiento térmico y la protección contra

incendios.
 Superadobe
 Para lograr la exigencia de resistencia a la compresión (300
libras/pulg2) que piden las normas de origen se necesita agregar un
estabilizante a la tierra. Este puede ser cal, cemento o emulsión
asfáltica.
 Superadobe en Argentina
Escuela: Superadobe del Sur, en Córdoba.

Fundadora: María Loreto Retamales es

pionera en construcción y enseñanza de la
técnica en Sudamérica.

Aplica todo el conocimiento originario del

arquitecto Nader Khalili a la realidad
latinoamericana (climas, tierras,
condiciones de cada lugar geográfico).
Escuela de superadobe en Córdoba Argentina: Superadobe del Sur
(video 16 minutos):
https://www.youtube.com/watch?v=e7k1P6OWf_w&feature=emb_logo
 Sistemas Constructivos con Piedra
La Piedra se ha utilizado como Material de
Construcción desde la era prehistórica

La utilización de la piedra es
tradicional en sitios donde la
presencia de piedra es abundante
debido a su durabilidad
Sistemas Constructivos con Piedra
La Piedra ha perdido importancia debido al
Cemento y Acero ya que la construcción con
piedra requiere mucho más tiempo de ejecución

En regiones donde la presencia de piedra existe

también se utiliza los muros de piedra seca por su
reducido impacto ambiental y la amplia durabilidad
que tiene.
Piedra seca: Técnica constructiva de origen tradicional y
popular que se realiza mediante el uso de piedras pero sin
utilizar ningún tipo de mortero o argamasa.
Piedra seca y Gavión .Arq. Revelli
https://www.youtube.com/watch?v=EiHuQWM6Sms
Cuatro aplicaciones, según la función a cumplir en una obra:

 Fábricas (elementos que aguantan cargas)

 Pavimentos (suelos tanto interiores como exteriores)

 Cubiertas

 Aplacados (revestimientos verticales en paramentos exteriores, cuya

misión es de protección a los agentes atmosféricos).
 Fábricas de Piedra
Son los elementos constructivos realizados con piezas aparejadas en
seco o con mortero y que resisten mecánicamente a Compresión
(Muros, pilares, arcos, bóvedas,...)
Según su Morfología, existen tres tipos básicos de piezas para
fabricas según el grado de labra y tamaño:
 Mampuesto
 Sillarejo
 Sillería
 Mampostería de piedra
El mampuesto es una piedra sin labrar o labrada de forma
tosca sólo a una cara y manejable a mano.
Son piedras pequeñas en forma irregular que se colocan a
mano.
Puede ser colocado en seco o recibidas con mortero de cal ya
que el cemento puede manchar las piedras

Se utiliza para la realización de muros

procurando que encajen entre ellos o
rellenando los huecos con piedra
pequeña o ripios.
Muro de piedra + mortero. México
https://www.youtube.com/watch?v=uDdU82A8Nd8
 Sillarejo
Es un aparejo a base de sillares pequeños (sillarejos) sin
labrar o toscamente labrados por alguna de sus caras, que no
atraviesan el grueso del muro, pero van formando hiladas
horizontales.

Son piedras labradas a esquina viva,

de forma más o menos
paralelepípeda, regularmente
trabajadas y manejables a mano.
 Sillería
La sillería es un aparejo a base
de sillares, es decir, piedras
labradas en todas sus caras en
forma de paralelepípedo, que
forman parte de una fábrica de
piedra o muro de aspecto
regular. Los sillares pueden
estar colocados a hueso
recibidos con mortero.

Piedras muy trabajadas, normalmente de forma

paralelepípeda aunque pueden adoptar otras según su
disposición en obra (cilíndrica, hexagonal,...)
 Sistemas Constructivos con Madera

Los sistemas constructivos de la madera se pueden dividir en dos:

 Entramado Estructural de Madera Aserrada y

 Madera Maciza Industrializada.
 Entramado Estructural de Madera Aserrada
Se compone de listones de madera delgados de dimensiones
normalizadas colocados muy cerca unos de otros, separados por una
distancia modulada y simplemente clavados entre sí.

El entramado
estructural está
pensado para
utilizar la
producción
industrial de la
madera en medidas
unificadas.
 Entramado Estructural de Madera Aserrada

Las tablas o placas de

derivados de la madera que
forran toda la estructura
exterior e interior, contienen
y albergan a los aislantes
térmicos e hidrófugos y
sirven como cerramientos
contra la intemperie, a la vez
que rigidizan la estructura

La construcción es rápida y no requiere personal especializado

 Madera Maciza Industrializada
La madera maciza es una vuelta a un viejo sistema constructivo previo al
entramado estructural, en el que la presencia de una gran masa de
madera, caracterizaba las resoluciones.

El sistema constructivo de viviendas con bloques de madera encastrado es

un ejemplo de construcción con madera maciza.

Los bloques o “ladrillos” de madera encastrados poseen ranuras a lo largo

de sus caras de apoyo, para vincularse (trabar) con los bloques de la
hilada superior, unidos por listones, tarugos de madera y clavos metálicos

Ladrillos Lego Bélgica https://www.youtube.com/watch?v=k3g7bccRaoY

 Ladrillos de Madera en Argentina
El sistema permite un uso racional e intensivo de
madera joven, como es el caso del pino ponderosa,
y por otro lado, aprovecha los beneficios de
construir con madera sólida:

 buen comportamiento termohidrófugo,

 buena aislación acústica,
 alta resistencia al fuego
 cuidado del ambiente.
12 cm de bloques de madera encastrados
equivalen como aislante térmico a 38 cm de
mampostería de ladrillos.
 Ladrillos de Madera en Argentina
Fabricados con madera de forestaciones de pino ponderosa en la
Patagonia argentina.
El sistema BME, está compuesto por bloques o “ladrillos” que se superponen unos a otros
unidos a través de listones, tarugos de madera y clavos metálicos

Garantizan una perfecta vinculación formando un

entramado de madera y metal que finalmente se
transforma en los muros de la vivienda.

Corfone S.A. perteneciente a la provincia de Neuquén

desarrolló el Sistema Constructivo BME (Bloques de
Madera Encastrada) y brinda asesoramiento para
fomentar obras bajo este sistema constructivo.

http://maderayconstruccion.com.ar/ladrillos-de-madera-ultima-tendencia-en-construccion/
 Sistemas Constructivos Modernos
Los sistemas constructivos reticulares de vigas y pilares, se basan en la
separación de la estructura de los elementos de fachada, estas fachadas
se han venido aligerando paulatinamente, componiéndose los
cerramientos de capas cada vez más delgadas de distintos materiales,
como para no perder confort térmico y seguir cumpliendo con la
función de aislamiento de las inclemencias del tiempo.
 Entramado de acero o Steel Framing
Es un sistema constructivo en el que la estructura tradicional de vigas y
pilares, se descompone en un entramado de perfiles de acero de pequeño
diámetro, que junto con los paneles estructurales con los que se arriostra (la
riostra es un elemento constructivo que colocado oblicuamente permite
asegurar la inmovilidad o evitar la deformación de otros elementos de una
estructura), se confiere estabilidad a los distintos elementos de cerramiento
que componen una casa.

Este sistema es el mismo que se viene utilizando hace mucho tiempo en

América del Norte, pero en este caso, sustituyendo los entramados de
madera de las casas de EEUU y Canadá, por entramados de acero
galvanizado.
 Entramado de acero o Steel Framing
Reemplaza la estructura tradicional de hormigón y mampostería, por
paneles formados por perfiles de acero galvanizado.

Los perfiles del sistema son fabricados

a partir de chapas de acero
galvanizadas (protección contra
corrosión) de bajo espesor y
conformados en frío.

Los perfiles predominantes son los

denominados PGC y los PGU.
 Steel Framing
Este sistema constructivo puede soportar el peso de una construcción
de varias plantas. Se pueden construir Viviendas unifamiliares y
multifamiliares de hasta 3 plantas, ampliaciones, entrepisos,
cerramientos, entre otras cosas.

Tanto en la cara exterior como en la cara interior se utilizan varias capas

de aislaciones y revestimientos, en distintos espesores. Esto le brinda
rigidez, aislación y confort.
 Proceso de obra Steel Framing
 Diseño de la obra a realizar: Un
profesional debe realizar un
correcto armado del proyecto

 Cálculos de la estructura y la
ingeniería de detalle. Planos de
los distintos paneles que
conformarán la obra.
Documentación completa.

 Etapas del Sistema Video 2:46 minutos Steel Framing

https://www.youtube.com/watch?v=8gEldaXHiLo
 Fundaciones o cimientos
Se debe realizar un estudio de suelo del terreno donde se emplazará la
obra.
Las fundaciones más utilizas en Argentina son: Platea de hormigón
armado o pilotes (de madera u hormigón armado)
 Estructura
Perfiles
La estructura se compone de los perfiles PGU y PGC. Las primeras dos
letras significan: Perfil Galvanizado y la última la forma que tiene el
perfil: U o C.
- El Perfil U (PGU) se utiliza como elemento contenedor de los perfiles C
(PGC)
- El Perfil C (PGC) Es el perfil que cumple la función estructural. Se utiliza
en muros, techos, cerramientos, etc. Se pueden ubicar vertical u
horizontalmente, dependiendo del tipo de proyecto o de la función que
van a cumplir y van separados ente sí cada 40 o 60 cm. (según cálculo
estructural e ingeniería de detalle)
Anclajes
 Anclajes mecánicos:
bulones de expansión

 Anclajes químicos: varillas

roscadas más un fijador
químico

Vinculan la estructura a la fundación de hormigón armado.

 Ángulos S/HTT 14: vinculan la estructura de perfiles a la fundación mediante la varilla y

el anclaje químico
 Rigidización de la estructura
 Con placas de madera OSB o multilaminado
fenólico de un espesor no menor a media
pulgada, atornillado a la estructura.

 Con flejes metálicos para cruz de San Andrés

 Capas del Sistema
Desde el perfil hacia el interior:

1. Aislación térmica y acústica:

Puede ser lana de vidrio,

poliestireno expandido,
poliuretano expandido, celulosa
proyectada, entre otras.
 Capas del Sistema
Desde el perfil hacia el interior:

2) Barrera de vapor: Va entre la

placa de yeso del revestimiento
interior y los perfiles. Si se
utiliza lana de vidrio con foil de
aluminio para la aislación
térmica y acústica, no es
necesario agregar otra capa, ya
que el foil de aluminio funciona
como barrera de vapor.
Desde el perfil hacia el interior:

3) Revestimiento interior: Placas

de yeso de 12,5 mm o de 15 mm de
espesor, atornillada con tornillos
punta mecha a la estructura de acero.

No se recomienda utilizar placas de

menor espesor en paredes.

Hay distintos tipos de placas: Estándar, resistentes a la humedad (se utilizan en

baños y cocinas), resistentes al fuego, resistentes al impacto, acústicas, etc.
 Capas del Sistema
Desde el perfil hacia el EXTERIOR

1. Rigidización estructural: Placa

de OSB o multilaminado
fenólico.
Se atornilla a los perfiles mediante
tornillos punta mecha.

Nota: Los tableros OSB (siglas de Oriented Strand Board, en

español Tablero de Virutas Orientadas) son una evolución del
tablero de contrachapado formado por capas de virutas o
astillas orientadas en la misma dirección. Cada capa sigue una
orientación perpendicular a la capa anterior, lo que proporciona
al material un comportamiento más homogéneo ante la
dilatación o la aplicación de fuerzas en distintas direcciones.
 Capas del Sistema
Desde el perfil hacia el EXTERIOR

2. Barrera hidrófuga y de viento:

Evita el ingreso de agua.

 Capas del Sistema
Desde el perfil hacia el EXTERIOR

3) Terminación exterior: Hay

distintos tipos de placas y
revestimientos, las más utilizadas
son las placas de cemento, placas
de fibrocemento, placas de Sidin
(pueden ser de fibrocemento o
madera reciclada), placas de
poliestireno expandido (conocido
como el sistema EIFS), chapas
metálicas.
 Entrepisos
Se conforman con perfiles PGC y
PGU de distintas medidas y
calibre. Sobre estos perfiles se
coloca una banda acústica
antivibratoria. Sobre la banda se
va a colocar placa OSB o
multilaminado fenólico que sirve
de rigidizante de la estructura.

Sobre éstas se pueden colocar placas cementicias o placas acústicas

(dependiendo del proyecto y del tipo de revestimiento de piso a colocar en
la parte superior
 Cubiertas o techos

Las estructuras de las cubiertas se

construyen con perfiles PGC y PGU

Sobre estos se colocan placas OSB,

barrera hidrófuga de agua y viento y el
revestimiento de la cubierta (tejas
cerámicas, asfálticas, chapas de acero,
pizarras, etc.

Video 2:46 minutos Steel Framing

https://www.youtube.com/watch?v=8gEldaXHiLo
 Ventajas del Steel Framing

 Reducción de los tiempos de ejecución (se pueden reducir a la mitad).

 Mayor aislación térmica y acústica (si cuenta con las capas adecuadas tiene de 3 a
4 veces más aislación térmica y un 70% más de aislación acústica que en los
sistemas tradicionales)
 Es más amigable con el medioambiente
 Fácil acceso a las instalaciones (mayor rapidez en las tareas de mantenimiento)
 Menos riesgo de accidentes en obra
 Menor tiempo de limpieza y mayor orden durante la obra.
 Resistencia frente al fuego (dependerá de las placas y tratamiento utilizados)
 Materiales fabricados bajo normas que aseguran su calidad
 Nos permite un cálculo casi exacto de los materiales (mayor control de costos)

La mano de obra para este tipo de construcción deberá ser calificada.

SISTEMA EIFS (Exterior Insulation Finish Systems)
Sistema de Aislamiento Térmico Exterior

Es un sistema de aislación térmica exterior.

Protege y decora.

Es un sistema de acabado y aislación de

fachadas para muros y losas ventiladas que
funciona a través de la superposición de
pieles.
SISTEMA EIFS: Componentes del Sistema

1. Barrera Climática Dupont –

Tyvek

2. Adhesivo Cementicio

3. Panel de Aislamiento EPS

4. Malla de Refuerzo de Fibra de

Vidrio

5. Acabado o Texturado Final

 1. Barrera Climática Dupont –Tyvek
 Evita que penetre la humedad exterior al Interior,
 Evita el traslado de vapor de agua del interior al exterior (producido
por las diferencias de presión y temperatura entre ambos
ambientes), evitando el almacenamiento de humedad en las
estructuras de la construcción que acortan su vida útil.
 2. Adhesivo Cementicio
 Es un componente acrílico fabricado a base de cemento portland,
que se mezcla en obra con agua y que sirve para sujetar el panel de
aislamiento al sustrato brindando gran adherencia.
 Este mismo adhesivo se usa para embutir la malla de Fibra de Vidrio
y pegarla al EPS.
 3. Panel de Aislamiento EPS

 Panel de Poliestireno expandido con una

densidad de 20 Kg/m3 y un espesor de 1
pulgada.
 El aumento o disminución de la densidad del
panel y su espesor proporcionan mayor o menor
resistencia a los impactos sobre el sistema
constructivo
 4. Malla de Refuerzo de Fibra de Vidrio
 La malla de fibra de vidrio refuerza la capa de material aplicado
sobre los paneles de material aislante antes de la terminación.
 Le da al sistema la capacidad de resistir los movimientos del material
y contracciones, previniendo la formación de grietas o fisuras en la
pared.
 5. Acabado o Texturado Final
 Es el diseño final hay una amplia gama en los productos para esta
terminación.

 Para aplicar una pintura convencional y sin espesor o textura, se

deberá aplicar sobre la segunda capa del adhesivo cementicio, una
vez que este totalmente curada, una capa de empaste acrílico para
darle a la superficie el acabado necesario. Luego se podrá pintar con
una pintura 100% acrílica necesariamente
 OBSERVACIONES SISTEMA EIFS
 Este sistema no está calificado para su uso en construcciones
residenciales con estructura de madera. OSB (Oriented Standard
Board).
 El sistema no contribuye a la resistencia estructural de la pared.

 El sustrato debe resistir todas las cargas de diseño, así como también
las fijaciones del mismo, pues estas transfieren las cargas a la
estructura. En promedio el sistema EIFS pesa 10 Kg/m2.

 Todas las terminaciones de las fijaciones deben ser aisladas con

flashings y selladores.
Flashings: Piezas delgadas de material impermeable instaladas
para evitar el paso de agua a una estructura desde una junta o
como parte de un sistema de barrera resistente a la intemperie.
 SISTEMA DAFS (Direct Applied Finish Systems)
Sistema de Aplicación Directa y Acabado Final
En una terminación final aplicada sobre placas de fibrocemento o placas
cementíceas, que funciona como revestimiento exterior para cubrir juntas,
aminorar la aparición de grietas e impermeabilizar.

El sistema DAFS se diferencia del EIFS en que este no utiliza el Poliestireno

Expandido (EPS) como aislante térmico.

La falta del EPS proporciona también una menor duración que el EIFS al no
soportar las fuerzas de dilatación y contracción a las que se ve expuesto el
sustrato
 NEW PANEL
Es un sistema de construcción sismotérmica compuesto de paneles
para techos, entrepisos, muros y revestimientos modulables, de rápida
colocación, alta resistencia mecánica y aislantes.

Se utiliza para construir, techar o ampliar viviendas, comercios, oficinas e industrias

Sistema New Panel: 1:20 minutos https://www.youtube.com/watch?v=xwX8-FGLwnk

 NEW PANEL
 El sistema constructivo, al ser del tipo modulable y portante, permite
una adaptación eficiente a cualquier proyecto arquitectónico.
 Puede ser utilizado como cerramiento no portante con el sólo hecho de
adicionar una estructura, sea ésta de hormigón armado, acero o madera

 El espesor de la espuma aislante

de poliuretano, se puede
aumentar para lograr una mejor
aislación térmica en función de la
zona bioclimática en estudio.
 Paneles de muros
Está constituido por:
 Placas de OSB (dos),
 Marco de madera que hace de bastidor
rigidizador, y que a su vez se emplea
como elemento de unión entre paneles
a partir de un sistema de unión o
encastre macho-hembra y
 Núcleo de espuma de poliuretano rígido
(PUR) de alta densidad inyectado a
presión.
Es portante, por lo que no requiere estructura adicional brindando una
buena resistencia a la flexión, compresión e impacto.
 Paneles de techos
Está constituido por:

 dos placas que contienen un núcleo de

espuma de poliuretano rígido (PUR) de alta
densidad inyectado a presión.

En la mayoría de los casos, presenta en todo su

perímetro bastidores de madera, utilizados como
método de encastre y que le confiere resistencia
mecánica.
Hacia el exterior, se puede revestir con tejas, chapas de zinc, membrana
o cualquier revestimiento impermeable.

Video obras New Panel 3 minutos https://www.youtube.com/watch?v=0wk-wnbrD5A

 Reflexiones Finales – Sistemas Constructivos
Debemos asegurar un diseño de los distintos elementos y unidades que de
adecuada respuesta a las exigencias funcionales de los mismos y a la
sostenibilidad del conjunto.

En este sentido debemos asegurar una serie de objetivos, a saber:

 Que tanto los elementos estructurales como los de cerramiento, tengan

la estabilidad y la durabilidad necesaria y adecuada al uso y a las posibles
acciones, lo que permitirá reducir las acciones de mantenimiento.
 Reflexiones Finales – Sistemas Constructivos
 Que los cerramientos de fachada y cubierta cumplan los requisitos de
habitabilidad suficientes, es decir, protección y aislamiento a las acciones
exteriores, incluso aprovechamiento bioclimático de los mismos, lo que
reducirá el consumo de energía.

 Que los acabados exteriores tengan la resistencia suficiente a los agentes

atmosféricos para ofrecer la durabilidad adecuada que permita reducir
también las operaciones de mantenimiento

 Que se utilicen los captadores de energías renovables más adecuados al

entorno para el aprovechamiento energético óptimo.
 Reflexiones Finales – Sistemas Constructivos
 Que los materiales constructivos se obtengan con el mínimo consumo de
materias primas y de energías, incluso con aprovechamiento y reciclado de
residuos.

 Que los sistemas constructivos se diseñen para un proceso de construcción

más eficiente, sin necesidad de improvisaciones durante la ejecución.

 Que los procesos de ejecución de las obras impliquen el mínimo consumo de

mano de obra y de energía, y que provoquen pocos escombros. Para todo
ello, se pueden utilizar sistemas y procedimientos “tradicionales”, pero
también se hace necesario adaptarse a las nuevas circunstancias de uso y
aprovechar las nuevas posibilidades de materiales y productos, todo lo cual
implica una continua innovación de materiales, técnicas y sistemas.
