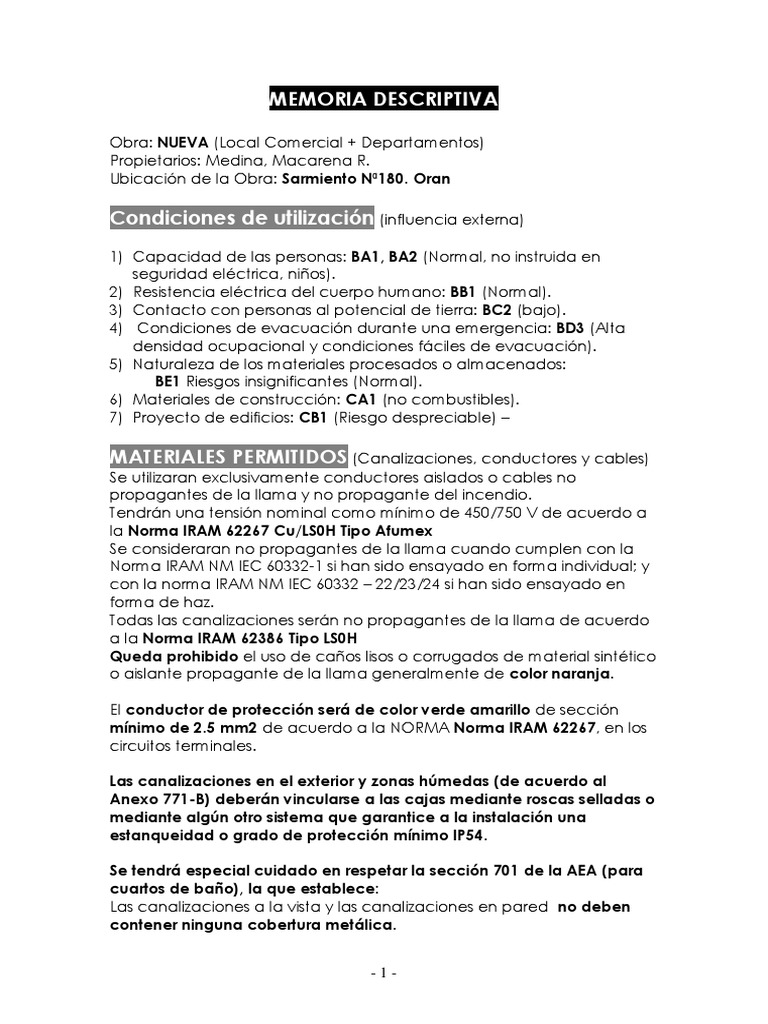

MEMORIA DESCRIPTIVA

Obra: NUEVA (Local Comercial + Departamentos)

Propietarios: Medina, Macarena R.
Ubicación de la Obra: Sarmiento Nª180. Oran

Condiciones de utilización (influencia externa)

1) Capacidad de las personas: BA1, BA2 (Normal, no instruida en
seguridad eléctrica, niños).
2) Resistencia eléctrica del cuerpo humano: BB1 (Normal).
3) Contacto con personas al potencial de tierra: BC2 (bajo).
4) Condiciones de evacuación durante una emergencia: BD3 (Alta
densidad ocupacional y condiciones fáciles de evacuación).
5) Naturaleza de los materiales procesados o almacenados:
BE1 Riesgos insignificantes (Normal).
6) Materiales de construcción: CA1 (no combustibles).
7) Proyecto de edificios: CB1 (Riesgo despreciable) –

MATERIALES PERMITIDOS (Canalizaciones, conductores y cables)

Se utilizaran exclusivamente conductores aislados o cables no
propagantes de la llama y no propagante del incendio.
Tendrán una tensión nominal como mínimo de 450/750 V de acuerdo a
la Norma IRAM 62267 Cu/LS0H Tipo Afumex
Se consideraran no propagantes de la llama cuando cumplen con la
Norma IRAM NM IEC 60332-1 si han sido ensayado en forma individual; y
con la norma IRAM NM IEC 60332 – 22/23/24 si han sido ensayado en
forma de haz.
Todas las canalizaciones serán no propagantes de la llama de acuerdo
a la Norma IRAM 62386 Tipo LS0H
Queda prohibido el uso de caños lisos o corrugados de material sintético
o aislante propagante de la llama generalmente de color naranja.

El conductor de protección será de color verde amarillo de sección

mínimo de 2.5 mm2 de acuerdo a la NORMA Norma IRAM 62267, en los
circuitos terminales.

Las canalizaciones en el exterior y zonas húmedas (de acuerdo al

Anexo 771-B) deberán vincularse a las cajas mediante roscas selladas o
mediante algún otro sistema que garantice a la instalación una
estanqueidad o grado de protección mínimo IP54.

Se tendrá especial cuidado en respetar la sección 701 de la AEA (para

cuartos de baño), la que establece:
Las canalizaciones a la vista y las canalizaciones en pared no deben
contener ninguna cobertura metálica.

-1-
Los tomacorrientes se ubicaran a una altura de 0.60m por encima del
nivel de lavabo o mesada, y serán de acuerdo a norma IRAM 2071 2P+T
de 10ª.
En la zona 0 no se permite ningún equipo eléctrico
En la Zona 1, solo se permiten artefactos fijo pero de acuerdo a normas
especificas (Ej: bomba hidromasaje: del tipo de aislación reforzada)
En la Zona 2 se instalaran solamente luminarias con aislación clase II e
IP44.

RESUMEN DE CANALIZACIONES CONDUCTORES Y

CABLES PERMITIDOS SEGÚN DIFERENTES CONDICIONES
EXTERNAS

TIPO DE CONDUC/
TIPO DE INST. TIPO DE CANAL. MAT. DE LA CANALIZACION CABLE
Fija en Cañerias conductos Material aislante con caract. IRAM 62267
Interiores IRAM 62386 Tipo LS0H

 Las canalizaciones para TV, telefonía, etc… serán ejecutadas con

materiales no propagantes de la llama., y serán totalmente
distintas de las canalizaciones destinadas a corrientes fuertes.
 El recorrido de las canalizaciones deberá respetar la
ortogonalidad de los ambientes siguiendo líneas verticales y
horizontales o paralelas a las aristas de las paredes que limitan el
local donde se efectúa la instalación.
 NO Se permitirá el tendido en diagonal
 El borde de la caja mas cercano a marcos solados y techos se
ubicará a no mas de 0.25 m de la arista externa de cada marco
de aberturas colocadas en obra a no mas de 0.30 m de los
cielorrasos y techos y no mas de 0.20 de los solados.
 Los tendidos estarán formados por líneas rectas unidas por curvas
de radios de curvatura adecuados al tipo de canalización y
conductores no debiendo superar excesivamente estos radios es
decir no se permite un tendido formado solamente por curvas,
curvas y contra curvas, festones, etc.
 En todos los casos se respetará la cantidad máxima de tres curvas
entre bocas, cajas o gabinetes.
 NO Se permitirán la existencia de canalizaciones que ingresen a
las cajas y queden sueltas.
 Las cañerías embutidas y ocultas estarán protegidas por una
mezcla de concreto relación 1:3 sin cal ni yeso, interpuesta en
todas las partes que tengan una distancia de la sup. Terminada
del tabique menor que 50 mm y con un ancho que exceda el del
caño en no menos que 10 mm.
 Las cañerías y accesorios de material aislante no propagante de
la llama cumpliendo los requisitos de las Normas IEC 62386 Tipo
LS0H para las cañerías rígidas.

-2-
  Los conductos se unirán entre si mediante accesorios adecuados
que no disminuyan su sección interna, que no generen
discontinuidad alguna que pueda dificultar la colocación de los
conductores y que aseguren su protección mecánica.
 Las vinculaciones de cañerías y cajas deberán efectuarse
mediante conectores o tuercas y boquilla. (deberán responder a
las NORMAS IRAM 2224/73 o IRAM 2005/72) y serán del mismo
material que las canalizaciones.
 Los conductores se identificarán

Conductor Designación alfanumérica Color

Línea 1 (fase) L1 Castaño (marrón)
Línea 2 (fase) L2 Negro
Línea 3 (fase) L3 Rojo
Neutro N Celeste (azul claro)
Conductor de protección PE Verde amarillo

La distancia entre cables de energía subterráneos y otros servicios será

mínimo de 0.50m.

La máxima caída de tensión admisible será de 3%.

Se recomienda el uso, en la totalidad de la instalación, de material

aislante (tanto en canalizaciones como de cajas), para garantizar en
todos los casos las aislaciones necesarias.
Así mismo se recomienda la colocación en las conexiones de todos los
accesorios (tanto internos como externos) del adhesivo sellador, para
aumentar el grado de protección IP a 65.

TABLEROS ELECTRICOS
El Material de envoltura y los accesorios del gabinete deberán ser apto
para personal BA1. La envolvente será de material aislante de acuerdo
a la norma IEC 60670-24, debiendo cumplir con la aislación clase II.
Los tableros que se encuentran en el interior tendrán un grado de
protección IP41. El tablero principal que se encuentra a la intemperie
tendrá un IP65.
La capacidad de las personas que han de operar el tablero serán: BA1
para cierre y apertura de protecciones y BA4-BA5 para cierre y apertura
de protecciones y mantenimiento.
La reserva asignada al tablero deberá ser del 20% como mínimo en
módulos de 18mm.
Las vinculaciones entre tableros serán de tubo rígido aislantes de PVC
Auto extinguible IRAM IEC 62386 Tipo LS0H.

-3-
Los tableros no deberán tener los accionamientos de los dispositivos a la
vista y NO tendrán partes accesibles desde el Exterior aun con la puerta
abierta

Materiales o aparatos de maniobra de protección en

los tableros
Protecciones de circuitos: para el caso de circuitos trifásicos deberá
emplearse para su protección interruptores automáticos tetrapolares
con sus cuatro polos protegidos.
Viviendas y oficinas: Solo se admite el empleo de interruptores
automáticos con apertura por sobrecarga y cortocircuito que cumplan
con las normas IEC 60898 o IEC 60947-2
Tableros principales: Todo tablero principal deberá poseer en su
cabecera, un interruptor automático que actué como dispositivo de
corte y protección general (al que podrá estar asociada una
protección diferencial)

Todos los circuitos seccionales estarán protegidos por interruptores

termo magnéticos, cuya curva de disparo facilite la selectividad. (De
acuerdo a esquema unifilar en plano)
Todos los restantes circuitos estarán protegidos por interruptores termo
magnéticos que cumplan con la norma IEC 60898.

MEDIDAS DE PROTECCION

Toda instalación eléctrica debe ser objeto como mínimo de medidas de

protección contra las siguientes fallas eléctricas.
Protección contra fallas a tierra
Protección contra contactos directos
Protección contra contactos indirectos
Protección contra sobre corrientes (sobrecargas y/o cortocircuitos)

Protección contra los contactos directos:

Las partes activas estarán completamente recubiertas de una aislación
que no pueda ser removida por otro medio que no sea su destrucción.
Esta aislación deberá ser durable, soportar las influencias eléctricas,
mecánicas, químicas y térmicas. Si se emplea una aislación básica
sólida, ella debe impedir todo contacto con partes activas peligrosas.

-4-
Protección contra los contactos indirectos:
En los esquemas TT obligatorios para esta reglamentación para las
instalaciones alimentadas desde la red pública de BT, la única medida
de protección aceptada para la protección contra los contactos
indirectos por medio del corte automático de la alimentación es el
empleo de dispositivos diferenciales.
Para su correcta actuación esta medida de protección necesita de la
coordinación entre las características del sistema de puesta a tierra de
los conductores de protección y de los dispositivos de protección por
corriente diferencial de fuga, para lograr que la tensión limite de
contacto no sea mayor que 24 V para locales secos, húmedos y
mojados.
Todos los circuitos terminales estarán protegidos por interruptores
diferenciales de corriente diferencial de fuga de 30mA o menor de
acuerdo a norma IEC 61008. (Ver unifilar)

Ubicación de la toma a tierra de protección

Para asegurar que el esquema de conexión a tierra sea TT la toma de
tierra de protección deberá estar alejada de la toma de tierra de
servicio más cercana de la empresa distribuidora, a una distancia
superior a diez (10) veces el valor del radio equivalente de la toma de
tierra de la de mayor longitud.
El valor máximo admitido para la Rpat será de 40 ohm.
La jabalina cilíndrica de acero-cobre deberá cumplir con la norma
IRAM 2309.La puesta a tierra de las partes conductoras accesibles
(masas eléctricas) se realizaran por medio del conductor denominado
“conductor de protección” (PE) de cobre electrolítico aislado conforma
a normas IRAM 62267 LS0H, que recorrerán la instalación íntegramente,
incluyendo cajas y bocas que no sean tomacorrientes.
Cámara de inspección:
El conexionado entre la toma a tierra y el conductor de puesta a tierra
deberá efectuarse dentro de un elemento diseñado para tal fin de
manera que permita ejecutar cómodamente la transición entre los
elementos que conforman la toma a tierra y permitir inspecciones y
mediciones periódicas.

Protección contra sobrecargas y cortocircuitos

Protección de los conductores y cables contra las corrientes de
sobrecarga y cortocircuito:
En todas las instalaciones deben ser previstos dispositivos de protección
para interrumpir toda corriente de sobrecarga en los conductores de un
circuito antes que ella pueda provocar un daño por calentamiento a la
aislación, a las conexiones, a los terminales o al ambiente que rodea a
los conductores.
Pequeño interruptor automático (PIA) que cumpla la Norma IEC60898.

-5-
RECOMENDACIONES PARA LA PUESTA EN FUNCIONAMIENTO DE
LA INSTALACION

o Medición de la continuidad eléctrica y mecánica de la

cañería.
o Medición de la PAT menor a 40ohm
o Verificar la continuidad y existencia del conductor de
protección PE.
o Prueba de aislamiento de los conductores entre si y contra
tierra.
o Prueba de funcionamiento de todas las instalaciones
ejecutadas una vez colocados los artefactos de iluminación
y demás instalaciones.
o Verificar conexionado normalizado de tomacorrientes.
o Ejecución de la instalación eléctrica con un profesional
matriculado en el área de electricidad
o Verificar la correcta instalación de artefactos exteriores
cumpliendo con el IP54.
o Medición de las corrientes de fases y establecimiento del
correspondiente equilibrio de las mismas
o Medición de las tensiones de suministro y verificación de las
caídas de tensionen los tableros.

-6-
